تفاصيل المنتجات

الصفحة الرئيسية المنتجات

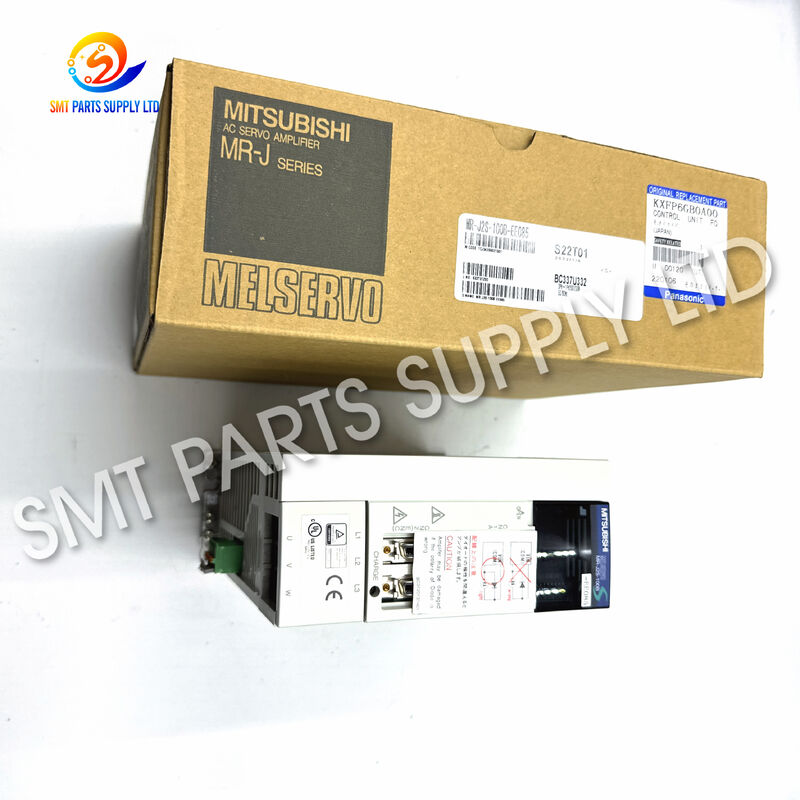

باناسونيك CM402 مشغل سيرفو المحور Y KXFP6GB0A00 / ميتسوبيشي MR-J2S-100B-EE085

باناسونيك CM402 مشغل سيرفو المحور Y KXFP6GB0A00 / ميتسوبيشي MR-J2S-100B-EE085

الاسم التجاري:	Panasonic
رقم النموذج:	KXFP6GE1A00
مو:	1 قطعة
السعر:	قابل للتفاوض
موعد التسليم:	1-2 أيام
شروط الدفع:	/ تي تي، ويسترن يونيون

معلومات تفصيلية

وصف المنتج

معلومات تفصيلية

مكان المنشأ:

الصين ويابن

ماركة:

باناسونيك

مهلة:

في الأوراق المالية

التعبئة:

حقيبة مضادة للكهرباء الساكنة + رغوة واقية

اسم المنتج:

سائق سيرفو التيار المتردد / مكبر للصوت المؤازر

باناسونيك رقم الجزء:

KXFP6GB0A00

موديل ميتسوبيشي:

MR-J2S-100B-EE085

نموذج الآلة:

باناسونيك CM402

محور:

محور ص

القوة المقدرة:

1000 واط

نوع التحكم:

أجهزة التيار المتردد الرقمية

وزن:

0.5 كجم

مادة:

معدن

ملكية:

الأصلي جديد / مستعمل

شحن:

دي إتش إل / فيديكس / يو بي إس / الهواء / البحر

حماية:

مقاومة للصدمات

منطقة التسليم:

في جميع أنحاء العالم

تفاصيل التغليف:

كرتون

القدرة على العرض:

1000pcs/سنة

إبراز:

باناسونيك CM402 محرك سيرفو

مشغل سيرفو ميتسوبيشي MR-J2S

مشغل سيرفو المحور Y

وصف المنتج

بانياسونيك CM402 Y محور سيرفو درايفر

KXFP6GB0A00 / Mitsubishi MR-J2S-100B-EE085

حلول التحكم في الحركة المهنية لـ SMT pick and place machines

الـأجهزة التحكم في المحور Y من Panasonic KXFP6GB0A00، مدعومة بواسطةميتسوبيشي MR-J2S-100B-EE085، هو مكبر خدمة التيار المتردد عالي الأداء مصمم لآلات Panasonic CM series SMT pick and place ، وخاصة منصة CM402.

هذا القيادة الخدمية يتحكم في نظام حركة المحور Y، الذي يؤدي الحركة الخطية الأساسية لرأس التثبيت.إنه يحول أوامر الحركة الرقمية من جهاز تحكم الآلة إلى إشارات محرك كهربائي دقيقة لمحرك الخدمةيضمن تحديد المواقع بسرعة عالية، وتسارع مستقر، ووضع المكونات بدقة عالية.

دور محور Y في بنية CM من باناسونيك

في آلات Panasonic CM ، يحدد المحور Y نطاق سفر الجهاز ، وسرعة التعبئة ، ومزامنة الرأس ، وكفاءة دورة النظام.

وظائف المحور

محور X: الموقع الأفقي
محور Y: الحركة الرئيسية للأمام والخلف
محور Z: الاختيار العمودي والمكان
محور ثيتا: الدوران والمواءمة

عواقب عدم الاستقرار في محور Y

الانحراف في الموقع
خطأ تحديد الرؤية
أجهزة إنذار الخدمة
توقف الطوارئ
وقت توقف الإنتاج

مواصفات المنتج الرئيسية

اسم المنتج	محرك خدمة التيار المتردد / مكبر خدمة
رقم جزء باناسونيك	KXFP6GB0A00
طراز Mitsubishi	MR-J2S-100B-EE085
نموذج الجهاز	باناسونيك CM402
المحور	محور Y
الطاقة المسجلة	1000 واط
نوع التحكم	خدمة التيار المتردد الرقمية

تكنولوجيا خدمة Mitsubishi MR-J2S

تنتمي سلسلة MR-J2S إلى منصة MELSERVO J2-Super من Mitsubishi ، والتي تستخدم على نطاق واسع في آلات SMT وأنظمة CNC والروبوتات ومعدات أشباه الموصلات والأتمتة الدقيقة.

الخصائص الرئيسية

تحكم حلقة التيار عالية السرعة
ردود الفعل عالية الدقة
تنظيم عزم الدوران في الوقت الحقيقي
وظائف حماية ذكية

هذا يضمن تسارع سلس ، صفر تجاوز ، ودقة تحديد المواقع على مستوى الميكرون حتى في البيئات الصناعية ذات الحمل الكبير.

مبدأ التحكم بالخدمة

يعمل نظام الخدمة باستخدام ثلاث حلقات مغلقة مقيدة تتيح سرعة استجابة عالية وحركة مستقرة تحت حمولة ثقيلة وانخفاض الاهتزاز وموثوقية طويلة الأجل.

حلقات التحكم

الحلقة الحالية:يتحكم في عزم دوران المحرك الفوري
حلقة السرعة:ينظم سرعة المحرك تحت الحمل الديناميكي
حلقة الموقف:يضمن الموقع النهائي الدقيق

التوافق بين سلسلة CM من باناسونيك

CM212 / CM202

المحور	نموذج السائق	رقم جزء باناسونيك	طراز المحرك	رقم قطعة المحرك
Y	MR-J2S-70B-EE085	KXFP6F97A00	HC-MFS73-S24/S23	N510005280AA / KXF0DWXSA00
إكس	MR-J2S-40B-EE085	KXFP6GE1A00	HC-MFS43-S24/S25	N510005279AA / KXF0CWNAA00

CM602

المحور	نموذج السائق	رقم جزء باناسونيك	طراز المحرك	رقم قطعة المحرك
Y	MR-J2S-100B-EE085	KXFP6GB0A00	HC-RFS103-S1	KXF0CWLAA00
إكس	MR-J2S-40B-EE085	KXFP6GE1A00	HC-MFS43-S24/S25	N510005279AA / KXF0CWNAA00

CM602 (نسخة عالية الطاقة)

المحور	نموذج السائق	رقم جزء باناسونيك
Y	MR-J2S-350B-S041U703	N510002594AA
إكس	MR-J2S-60B-S041U638	N510002593AA

أعراض الفشل النموذجية

الأعراض	السبب الجذري
المحور لا يتحرك	فشل وحدة الطاقة
إنذار الخدمة	تم تشغيل دائرة الحماية
توقف عشوائي	التيار الزائد أو التسخين الزائد
تحرك الموقع	عدم استقرار إشارة المشفر
خطأ الاتصال	خطأ دائرة الواجهة

الأسباب الشائعة للفشل في آلات SMT

تراكم الحرارة داخل الخزانات
تلوث الغبار على PCB
إمدادات الطاقة غير المستقرة
شيخوخة المكثفات بعد 5-7 سنوات
سوء الترسيم أو تداخلات EMI

عادةً ما تتعطل المحركات الإلكترونية بشكل مفاجئ، وليس ميكانيكياً.

ملاحظات السلامة والاستخدام

دائماً إطفاء الطاقة قبل التوصيل
انتظر 15 دقيقة على الأقل بعد إيقاف الطاقة
لا تلمس المحطات عندما تكون مشحونة
تأكد من الترسيم السليم (PE)
لا تتعرض لضباب الزيت أو الرطوبة
تأكد من تهوية الخزانة

يمكن أن يؤدي التشغيل الخاطئ إلى صدمة كهربائية أو خطر حريق أو تلف دائم للمعدات.

استراتيجية الصيانة الوقائية

طريقة الإنتاج	التوصية
مصنع عادي	استبدال بعد الفشل
خطوط السرعة العالية	احتفظ بالباقي في المخزون
عمل على مدار الساعة	الاستبدال الوقائي بعد 5-7 سنوات
آلات قديمة	سائق النسخ الاحتياطي إلزامي

تكلفة وقت التوقف دائما أعلى بكثير من تكلفة سائق الخدمة.

فوائد بديلة

استعادة دقة المحور
القضاء على الإنذارات العشوائية
تحسين استقرار الإنتاج
تمديد عمر الجهاز
تقليل مخاطر الصيانة

خيارات الحالة المتاحة

جديد-أصلي جديد تماماً
مستعملة-مستخدمة أصلية، تم اختبارها بالكامل
تم تجديدها- تم إصلاحها وتحقق من أدائها

تخضع جميع الوحدات لاختبار تشغيل الكهرباء ، والتحقق الذاتي من الإنذار ، والتحقق من الاتصال ، ومحاكاة الحمل (إذا لزم الأمر).

التعبئة والتسليم

البند	تفاصيل
التعبئة	مضاد للستاتيك + رغوة
البحرية	DHL / FedEx / UPS / الجو / البحر
الحماية	مقاومة للصدمات
منطقة التسليم	حول العالم

الكلمات الرئيسية لـ SEO

سائق الخدمة Panasonic CM402، KXFP6GB0A00، MR-J2S-100B-EE085، سلسلة الخدمة Panasonic CM، مكبر الخدمة SMT، سائق الخدمة Pick and Place، Mitsubishi Servo Drive، قطع الغيار Panasonic SMT

اتصل بنا اليوم للحصول على التسعير والتأكيد الفني لـ Panasonic CM402 Y محور سيرفو درايفر - KXFP6GB0A00 / MR-J2S-100B-EE085.

الرجاء إعطاء نموذج الجهاز و رمز الخطأ للتحقق السريع
