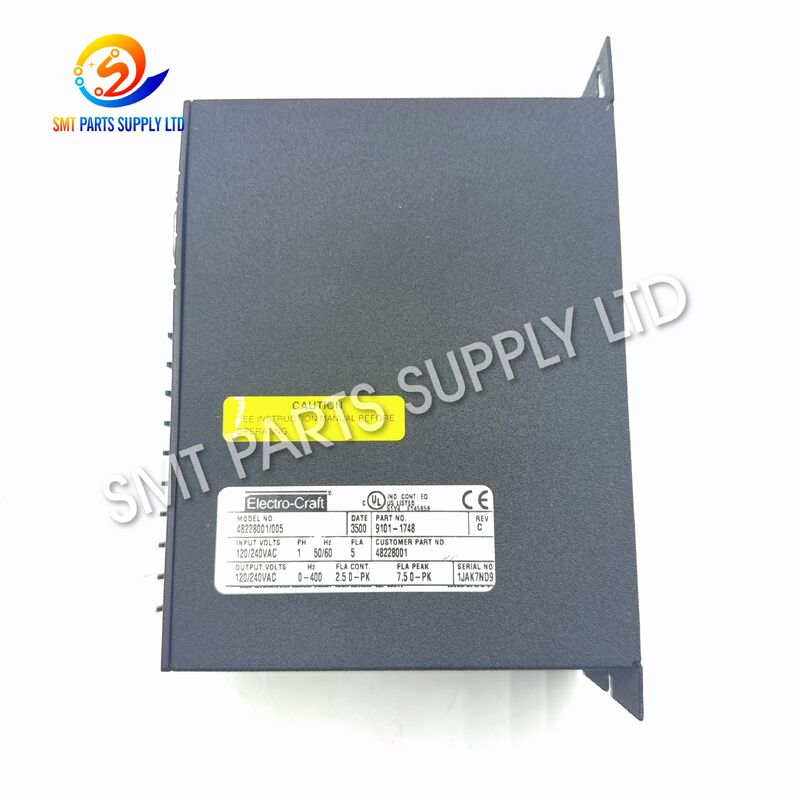

48228001 مشغل محرك المحور Y للآلات الذكية العالمية

يمكن أن يساعد الاستبدال الصحيح في استعادة:مضخم سيرفو Electro-Craft 48228001، والذي يُشار إليه أيضًا بالرقم موضع تركيب الآلة، هو مكون صناعي للتحكم في الحركة يُستخدم في معدات Universal AI. تشير مراجع الخدمة وقطع الغيار المتاحة إلى أن 48228001 هو مضخم Electro-Craft لمعدات Universal Instruments، بينما تصف مراجع قطع غيار الآلات الذكية بأنه مضخم سيرفو يُستخدم للتحكم في محور X-Y. يستقبل المضخم أوامر التحكم من نظام التحكم في حركة الآلة وينظم الطاقة الكهربائية المزودة لمحرك السيرفو المرتبط به، مما يسمح بتسارع المحور، وتحديد المواقع، والسفر، والتوقف بشكل متحكم فيه.

بالنسبة لمعدات الإدخال الشاملة القديمة، تؤثر حالة مضخم السيرفو بشكل مباشر على استقرار المحور وتوافر الآلة. قد يتسبب المضخم التالف أو غير المستقر في إنذارات تحديد المواقع، أو توقف الحركة، أو استجابة غير طبيعية للمحرك، أو فشل المحور المتحكم فيه في التهيئة. يمكن أن يؤدي استبدال المضخم بالرقم الصحيح للقطعة والوحدة المتوافقة مع المراجعة إلى استعادة الحركة الموثوقة دون الحاجة إلى استبدال تجميعات ميكانيكية أخرى دون داعٍ.

تعمل مضخمات السيرفو باستمرار تحت حمل كهربائي وحراري. بعد فترات إنتاج طويلة، يمكن أن تتدهور المكونات الإلكترونية والموصلات ومكونات التبريد ودوائر الطاقة تدريجيًا.

قد تشمل مشاكل الآلة النموذجية المرتبطة بنظام محرك المحور ما يلي:

إن إنذار السيرفو لا يعني تلقائيًا أن المضخم معيب. يجب أيضًا فحص المحرك والمشفر والأسلاك والموصلات ومصدر الطاقة ولوحة التحكم في الحركة والمحور الميكانيكي قبل الاستبدال.الحل - استبدال التحكم في حركة محور Universal AIيوفر مضخم السيرفو 48228001 خيار استبدال عملي عندما يتعطل المحرك الأصلي المثبت في آلات Universal AI المتوافقة.

يمكن أن يساعد الاستبدال الصحيح في استعادة:حركة مستقرة للمحور Y أو المحور X-Y المطبق.تسارع وتباطؤ متحكم فيه.

تحديد مواقع دقيق للمحور الآلي.

تحديد مواقع دقيق لإدخال المكونات.

• تهيئة موثوقة للآلة.
• تشغيل مستقر لدورة الإنتاج.
• تقليل وقت التوقف غير المتوقع المتعلق بالمحور.
• الاستخدام المستمر لمعدات إنتاج Universal AI الحالية.
• قبل التركيب، يجب مقارنة الوحدة الأصلية بعناية مع البديل من حيث رقم القطعة، وطراز المرجع، وترتيب الموصلات، والمواصفات الكهربائية، والمراجعة.
• المواصفات
• تشير مراجع قطع الغيار الصناعية المتاحة إلى أن 48228001 هو مضخم سيرفو Electro-Craft مرتبط بمعدات Universal Instruments. تذكر إحدى مراجع معدات الذكاء الاصطناعي أنها "AMP; SERVO; DC; 7.5A; 2.5A" لتطبيق محور X-Y "6380B"، بينما تربط مراجع خدمة الإصلاح رقم القطعة 48228001 بمرجع Electro-Craft "9101-1748".
• المواصفات

التفاصيلالعلامة التجارية7.5 أمبير / 2.5 أمبير*

482280019101-1748نوع المنتجمضخم سيرفو / مشغل محرك سيرفووصف المحركمضخم سيرفو DCمرجع التيار7.5 أمبير / 2.5 أمبير*

تكرار الحركة

يوفر احتياطيًا للمعدات القديمة الهامة

3. تنظيم الطاقة

• ينظم مضخم السيرفو 48228001 الطاقة الكهربائية المطلوبة بواسطة المحرك المرتبط به.
• بدلاً من مجرد تشغيل وإيقاف المحرك، يتحكم المحرك في استجابة المحرك وفقًا لأمر الآلة.
• 4. حركة المحرك
• يحول محرك السيرفو الخرج الكهربائي المتحكم فيه إلى دوران ميكانيكي، مما يحرك محور الآلة المرتبط به عبر نظام النقل الميكانيكي.
• 5. تغذية تحديد المواقع الراجعة
• تقوم أجهزة التغذية الراجعة في نظام السيرفو بالإبلاغ عن حركة المحرك الفعلية أو حركة المحور إلى وحدة التحكم.
• تقارن الآلة الحركة الفعلية بالحركة المطلوبة.
• 6. التصحيح المستمر

عملية التحكم في الحركة

المكون

1

وحدة تحكم الآلة

2

تعالج متطلبات الحركة

3

تنظم خرج محرك المحرك

4

يمكن أن تنشأ هذه الأعراض أيضًا من مكونات أخرى. لذلك، يجب على الفنيين التحقق من جهد مصدر الطاقة، وحالة المحرك، وتغذية المشفر الراجعة، والموصلات، والأسلاك، ووحدة التحكم في المحور، والمقاومة الميكانيكية قبل تأكيد المضخم كمكون معطل.

الحفاظ على المعدات الحالية

• تقليل وقت توقف الإنتاج
• يمكن أن يسمح الاحتفاظ بـ 48228001 متوافق كقطعة غيار لفرق الصيانة بالاستجابة بشكل أسرع عندما يفشل المحرك بشكل غير متوقع.
• دعم المعدات القديمة
• لا تزال العديد من خطوط الإدخال الناضجة منتجة، ولكن قد يصبح توفر المكونات الكهربائية القديمة أكثر أهمية لتخطيط الصيانة.
• تبسيط استكشاف الأخطاء وإصلاحها
• يمكن أن تكون الوحدة البديلة المختبرة مفيدة أيضًا عندما يحتاج الفنيون إلى تحديد ما إذا كانت مشكلة المحور الحالية تنشأ من المضخم أو جزء آخر من نظام السيرفو.
• كيفية الاختيار
• يجب أن يعتمد الاختيار على الوحدة المثبتة الأصلية، وليس فقط على علامة الآلة التجارية.
• 1. تأكيد رقم القطعة
• تحقق من أن الوحدة الأصلية تظهر: 48228001. مطابقة رقم القطعة هي الخطوة الأولى في تحديد البديل الصحيح.

2. تحقق من رقم المرجع

قدم طراز آلة Universal AI الدقيق. تربط مراجع قطع الغيار المتاحة 48228001 بمعدات Universal AI وتحدد تطبيقًا في نظام محور X-Y 6380B.

حدد ما إذا كان المضخم مثبتًا على: محور Y، محور X، نظام حركة X-Y، أو موضع آلة آخر. لا تفترض أن كل تكوين آلة يستخدم نفس المضخم في نفس الموقع بالضبط.

تحقق من: مواصفات الإدخال. تصنيف الخرج/التيار. تخطيط الموصلات. ملصق الطراز. معلومات المراجعة. مرجع الشركة المصنعة. رقم قطعة الآلة الأصلية.

بالنسبة للإلكترونيات القديمة للسيرفو، تكون الصور التالية مفيدة:

الغرضعرض أمامييؤكد التكوين المادي

يؤكد الطراز والبيانات الكهربائية

يؤكد 48228001

يتحقق من تكوين الواجهة

موضع تركيب الآلة

وحدة العطل الحالية

يساعد على تجنب عدم تطابق الطلب

اعتمادًا على التوفر، قد يحتاج المشترون إلى وحدة غير مستخدمة، أو تم صيانتها، أو تم اختبارها، أو وحدة بديلة. يجب تأكيد الحالة بوضوح قبل الشحن.

• قائمة التحقق من الطلب
• قبل طلب عرض أسعار، قدم أكبر قدر ممكن من المعلومات:
• المعلومات
• موصى به

رقم القطعة

رقم المرجع

• 9101-1748 إذا كان معروضًا
• علامة الآلة التجارية
• Universal
• طراز الآلة
• مطلوب
• المحور
• Y / X-Y / موضع التركيب

مطلوب

نعم. تحدد مراجع إصلاح قطع الغيار الصناعية رقم قطعة Universal Instruments 48228001 كمضخم Electro-Craft برقم مرجع 9101-1748. لا يزال يجب فحص ملصق الوحدة الأصلية لتأكيد توافق المراجعة.

يوصى بالتشخيص أولاً. يمكن أن تنتج إنذارات السيرفو أيضًا عن مشاكل في المحرك، أو المشفر، أو الكابل، أو الموصل، أو وحدة التحكم، أو مصدر الطاقة، أو المحور الميكانيكي. يساعد تأكيد مصدر العطل قبل الاستبدال على تجنب استبدال المكونات غير الضرورية.
