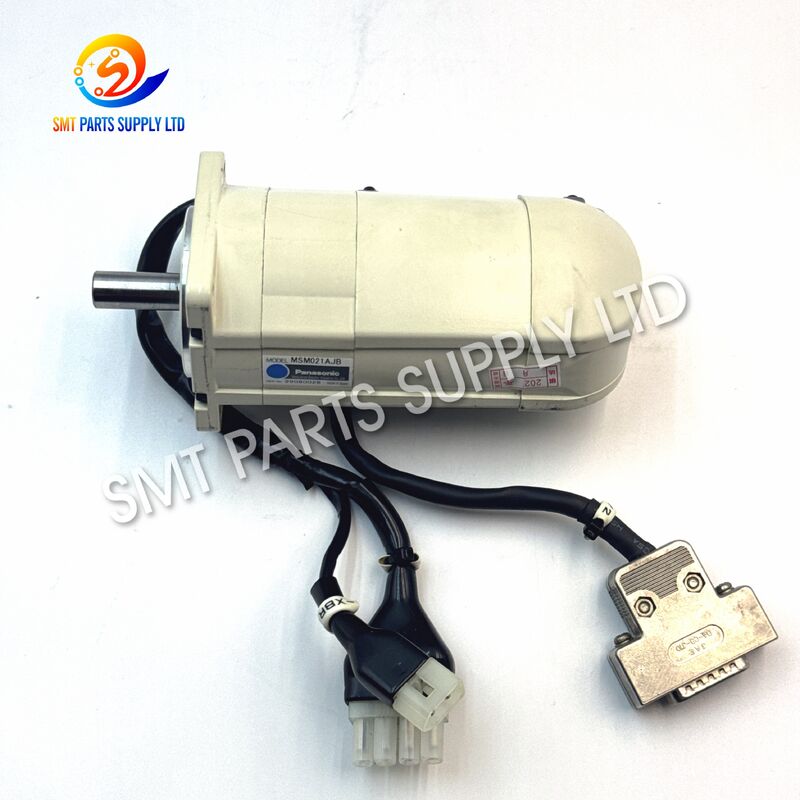

باناسونيك MSM021AJB 200W محرك سيرفو AC لنظام توزيع HDF

باناسونيك MSM021AJB محرك سيرفو تيار متردد 200 واط لنظام التوزيع HDF

الـ محرك سيرفو تيار متردد باناسونيك MSM021AJB هو مكون تحكم دقيق في الحركة يستخدم في أنظمة أنظمة التوزيع HDF المتوافقة ومعدات الأتمتة الصناعية الأخرى. يقوم بتحويل الأوامر الكهربائية من مشغل سيرفو متوافق إلى حركة دورانية متحكم بها، مما يسمح لمحور الماكينة بأداء تحديد المواقع بدقة، والتسارع، والتباطؤ، وحركات الإنتاج المتكررة.

ينتمي MSM021AJB إلى عائلة محركات MSM021A من باناسونيك. تحدد البيانات المنشورة لطرازات MSM021A هذه العائلة كـ منصة محركات سيرفو تيار متردد بقوة 200 واط، وفئة 100 فولت، تستخدم مشفرًا تزايديًا بدقة 2500 دورة في الدقيقة. تدرج باناسونيك أيضًا منتجات سلسلة MSM021 ضمن منتجات محركات السيرفو القديمة التي تم إيقافها، مما يجعل التحقق الصحيح من الطراز مهمًا بشكل خاص عند البحث عن قطع غيار للصيانة.

بالنسبة لنظام توزيع HDF موجود، يساعد اختيار محرك السيرفو الصحيح في الحفاظ على الواجهة الميكانيكية الأصلية، وترتيب التغذية الراجعة، وأداء التحكم في الحركة. يجب على المشترين دائمًا مقارنة MSM021AJB الكامل، والعمود، وتكوين الموصل، وأبعاد التركيب، ومشغل السيرفو المثبت قبل الاستبدال.

السبب

تعمل محركات السيرفو المستخدمة في أنظمة التوزيع من خلال دورات متكررة من التسارع، وتحديد المواقع، والتوقف، والعودة. قد يؤدي التشغيل طويل الأمد، أو الإجهاد الميكانيكي، أو التلوث، أو تآكل المكونات المرتبطة إلى أداء غير مستقر للمحور في النهاية.

تشمل الأسباب النموذجية لفحص أو استبدال محرك MSM021AJB ما يلي:

لا ينبغي تشخيص مشكلة متعلقة بالمحرك تلقائيًا من خطأ في تحديد المواقع وحده. قد تنشأ أعراض مماثلة أيضًا من مشغل السيرفو، أو كابل المشفر، أو كابل المحرك، أو الوصلة، أو برغي الكرة، أو سكة التوجيه، أو معلمات التحكم في الماكينة.

الحل

عندما يطور جهاز التوزيع حركة محور غير طبيعية، يجب على الفنيين فحص نظام السيرفو الكامل قبل استبدال المكونات الفردية.

تشمل إجراءات الصيانة العملية ما يلي:

1. تسجيل إنذار السيرفو.
تحقق من شاشة الماكينة أو مضخم السيرفو وسجل رمز الإنذار الدقيق قبل فصل المحرك.

2. فحص الحركة الميكانيكية.
تأكد من أن المحور المتصل، وبرغي الكرة، والوصلة، والمحمل، أو آلية النقل تتحرك بدون مقاومة غير طبيعية.

3. فحص الكابلات والموصلات.
يمكن للموصلات المفكوكة، أو الملوثة، أو المكسورة، أو التالفة أن تقطع الطاقة أو تغذية مشفر الموقع.

4. فحص المحرك الحالي.
تحقق من العمود، والغلاف، والموصل، وضوضاء المحمل، ومقاومة الدوران، والتلف المرئي.

5. تأكيد رقم الطراز الكامل.
استخدم MSM021AJB، وليس فقط "محرك باناسونيك 200 واط"، عند طلب بديل.

6. مقارنة الواجهة الميكانيكية.
تحقق من أبعاد العمود، وتركيب الشفة، واتجاه الموصل، وترتيب الكابل.

7. تأكيد توافق مشغل السيرفو.
تؤكد وثائق باناسونيك على أنه يجب استخدام المحركات ومشغلات السيرفو في مجموعات متوافقة.

يقلل مطابقة الطراز الصحيح من تغييرات التثبيت ويساعد على استعادة نظام الحركة الأصلي بكفاءة.

المواصفات

المواصفات الرئيسية للمنتج

تحدد القوائم المنشورة للعديد من طرازات MSM021A باستمرار العائلة كمواصفات 200 واط، 100 فولت، ومشفر تزايدي بدقة 2500 دورة في الدقيقة. يجب التحقق من البناء الدقيق للطراز MSM021AJB الذي يعتمد على اللاحقة مقابل المحرك الأصلي قبل التركيب.

متطلبات تحديد الطراز

مقارنة سلسلة MSM ذات الصلة

قد تبدو عائلات محركات MSM المختلفة متشابهة ولكن لا ينبغي اعتبارها قابلة للتبديل المباشر.

لذلك، فإن قوة المحرك وحدها لا تكفي لاختيار البديل. تميز وثائق باناسونيك عائلات المحركات حسب الجهد، والإخراج، ومواصفات المشفر، والمشغلات المتوافقة.

التطبيق

محرك باناسونيك MSM021AJB مناسب لمعدات التوزيع HDF المتوافقة حيث تكون الحركة الدورانية المتحكم بها مطلوبة.

محرك محور التوزيع

يمكن للمحرك توفير حركة متحكم بها لمحور الماكينة الذي يحدد مواقع آليات التوزيع أثناء تسلسلات الإنتاج المبرمجة.

تحديد المواقع بدقة

تسمح تغذية مشفر الموقع لنظام تحكم السيرفو بمراقبة حركة المحرك باستمرار وتصحيح المحور وفقًا للموضع المطلوب.

الأتمتة المتكررة

غالبًا ما تقوم معدات التوزيع بآلاف الحركات المتكررة. تحكم السيرفو مناسب للتطبيقات التي تتطلب بدءًا ثابتًا، وتسارعًا، وتوقفًا، وتحديد مواقع عودة.

إصلاح الماكينة

يمكن استخدام MSM021AJB عند استبدال محرك موجود بنفس المواصفات في معدات متوافقة.

الصيانة الوقائية

قد تحتفظ مصانع الإنتاج التي تشغل أنظمة أتمتة أقدم بمحركات سيرفو خاصة بالطراز كجرد صيانة لتقليل وقت التوقف الناتج عن فشل المكونات.

دعم المعدات القديمة

تحدد باناسونيك منتجات سيرفو سلسلة MSM021 كمنتجات قديمة تم إيقافها. لذلك، يمكن أن تكون مكونات الاستبدال المحددة بشكل صحيح قيمة للحفاظ على آلات الإنتاج الحالية.

كيف يعمل

يعمل MSM021AJB كجزء واحد من نظام سيرفو مغلق الحلقة.

وحدة تحكم الماكينة → مشغل السيرفو → محرك MSM021AJB → محور ميكانيكي → تغذية مشفر الموقع

الخطوة 1: أمر الحركة

ترسل وحدة تحكم الماكينة أمر موضع أو حركة وفقًا لبرنامج التوزيع.

الخطوة 2: تحكم مشغل السيرفو

يقوم مضخم السيرفو بمعالجة الأمر وينظم الطاقة الكهربائية المزودة للمحرك.

الخطوة 3: دوران المحرك

يقوم MSM021AJB بتحويل إشارة التحكم الكهربائية إلى حركة دورانية متحكم بها.

الخطوة 4: النقل الميكانيكي

ينقل العمود الحركة عبر وصلة، أو بكرة، أو برغي كرة، أو مكون نقل ميكانيكي آخر.

الخطوة 5: تغذية مشفر الموقع

يقيس المشفر حركة المحرك ويعيد التغذية إلى نظام تحكم السيرفو.

الخطوة 6: التصحيح التلقائي

يقارن نظام السيرفو باستمرار الحركة المطلوبة بالتغذية الراجعة الفعلية ويصحح استجابة المحرك عند الحاجة.

يوفر هذا المبدأ مغلق الحلقة تحديدًا للمواقع أكثر تحكمًا من محرك قياسي يعمل بدون تغذية راجعة.

لماذا تعتبر حركة السيرفو الصحيحة مهمة

تعتبر حركة السيرفو المستقرة مهمة بشكل خاص في عمليات التوزيع الآلية لأن حركة المحور غير المتسقة يمكن أن تؤثر على قابلية تكرار الماكينة.

لذلك، يحتاج محرك الاستبدال إلى مطابقة كل من نظام التحكم الكهربائي والهيكل الميكانيكي للماكينة.

كيفية الاختيار

1. تأكيد MSM021AJB

يجب أن يكون رمز المنتج الكامل هو مرجع الاختيار الأول.

تجنب الطلب فقط حسب:

• 200 واط
• محرك سيرفو باناسونيك
• محرك MSM
• محرك HDF

الرمز الكامل MSM021AJB يوفر مرجعًا أكثر دقة للمصدر.

2. تحقق من لوحة الاسم الأصلية

قدم صورة واضحة لملصق المحرك الأصلي. يساعد هذا في التحقق من الطراز الدقيق ويقلل من أخطاء الطلب.

3. تأكيد مشغل السيرفو

توافق المحرك والمشغل ضروري. تتطلب أدلة السيرفو من باناسونيك تحديدًا من المستخدمين التحقق من سلسلة المحرك، والإخراج المقدر، ومواصفات الجهد، ومواصفات المشفر، ومجموعة المشغل المحددة.

4. مقارنة العمود

تحقق من:

• قطر العمود
• طول العمود
• مفتاح
• واجهة الوصلة
• الحالة الميكانيكية

5. مقارنة أبعاد التركيب

تحقق من:

• حجم الشفة
• مواضع فتحات التركيب
• قطر التحديد
• أبعاد الجسم
• خلوص التركيب

6. مقارنة الموصلات

تحقق من موصلات الطاقة وموصلات التغذية الراجعة مقابل المحرك الحالي.

7. تأكيد ماكينة HDF

إذا أمكن، قدم طراز ماكينة التوزيع HDF وموضع التركيب.

المعلومات الموصى بها للاقتباس

لتسريع التحقق من الطراز والاقتباس، يرجى تقديم:

يمكن أن يؤدي تقديم هذه التفاصيل إلى تقليل أخطاء التوافق بشكل كبير.

الصيانة والتركيب

قبل التركيب، افصل طاقة الماكينة وفقًا لإجراءات السلامة الخاصة بالشركة المصنعة للمعدات.

افحص المحرك البديل بحثًا عن تلف الشحن وتأكد من رقم الطراز قبل التركيب.

لا تضرب عمود المحرك أو تجبر الوصلة على موضعها. يمكن أن يتسبب التأثير الميكانيكي المفرط في تلف المحامل الدقيقة أو مكونات التغذية الراجعة.

تحقق من آلية القيادة بحثًا عن مقاومة غير طبيعية قبل توصيل المحرك البديل. يمكن أن يؤدي تركيب محرك جديد على محور ميكانيكي متجمد إلى تحميل نظام السيرفو بشكل زائد.

افحص كابلات المحرك والمشفر بعناية. يمكن أن تسبب مشكلة الكابل أعراضًا مشابهة لفشل المحرك.

بعد التركيب، تحقق من تهيئة الماكينة، وإنذارات السيرفو، واتجاه المحور، واستقرار الحركة، وأداء تحديد المواقع قبل إعادة المعدات إلى الإنتاج العادي.

أسئلة وأجوبة

س 1. ما هو استخدام باناسونيك MSM021AJB؟

MSM021AJB هو محرك سيرفو تيار متردد يستخدم للتحكم الدقيق في الحركة في معدات الأتمتة الصناعية المتوافقة، بما في ذلك أنظمة التوزيع HDF. يقوم بتشغيل محور ميكانيكي بينما تدعم تغذية مشفر الموقع تحديد المواقع المتحكم بها والحركة المتكررة.

س 2. هل MSM021AJB محرك سيرفو بقوة 200 واط؟

ينتمي MSM021AJB إلى عائلة محركات MSM021A من باناسونيك. تحدد المواصفات المنشورة لطرازات MSM021A العائلة كـ 200 واط و 100 فولت مع مشفر تزايدي بدقة 2500 دورة في الدقيقة. لا يزال يجب التحقق من تفاصيل اللاحقة الدقيقة.

س 3. هل يمكن لمحرك باناسونيك آخر بقوة 200 واط استبدال MSM021AJB؟

ليس تلقائيًا. قد تستخدم المحركات بنفس تصنيف الطاقة فئات جهد مختلفة، أو مشفرات، أو أعمدة، أو موصلات، أو مشغلات سيرفو متوافقة. تأكد من الطراز الكامل والتكوين الميكانيكي قبل الاستبدال.

س 4. ماذا يجب أن أقدم قبل الطلب؟

يرجى تقديم طراز MSM021AJB الكامل، والكمية المطلوبة، وصورة لوحة اسم المحرك، وصور العمود والموصل، وطراز ماكينة HDF، وطراز مشغل السيرفو إن أمكن.

س 5. لماذا يجب فحص مشغل السيرفو أيضًا؟

يوفر المشغل الطاقة للمحرك ويتحكم فيه أثناء معالجة تغذية مشفر الموقع. تتطلب وثائق باناسونيك مجموعات متوافقة من المحرك والمشغل، لذا فإن الاقتران غير الصحيح يمكن أن يؤدي إلى إنذارات، أو تشغيل ضعيف، أو عدم توافق.
