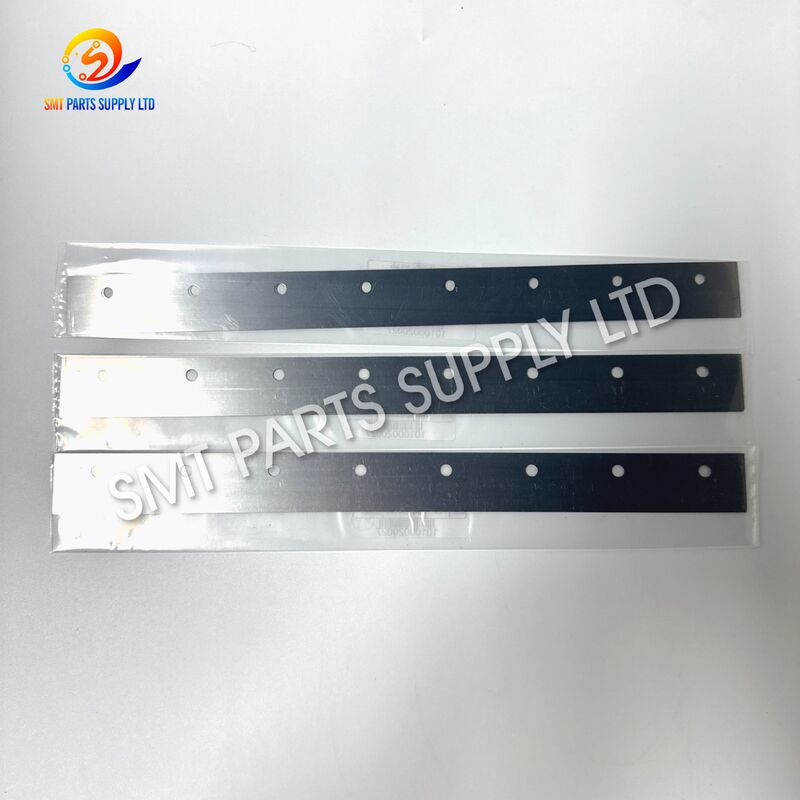

شفرات طابعة DEK 170mm 200mm 300mm للطباعة SMT

شفرات طابعة DEK هي أجزاء لاستهلاكها الرئيسية المستخدمة في آلات طباعة القوالب SMT.يتم تثبيتها على حامل squeegee لدفع معجون اللحام عبر سطح الشبكة ونقل معجون بدقة على لوحات PCBوتشمل مجموعة المنتجات هذه أحجام الشفرات 170mm و 200mm و 300mm و 400mm و 440mm مع أرقام الأجزاء 129924 و 129925 و 133585 و 133586 و 129927.هذه الشفرات مناسبة لتطبيقات طابعة DEK حيث ضغط الطباعة المستقر، ويتطلب التدحرج النظيف للمعجون وترسب معجون اللحام المتسق. تساعد شفرة المكنسة الجيدة على تقليل عدم كفاية اللحام والجسر وبقايا المعجون ونوعية الطباعة غير المستقرة.لمصانع SMT، شركات EMS ، خطوط تجميع PCB وفرق الصيانة ، اختيار حجم شفرة المفرش الصحيح وعدد الجزء مهم لتحسين إنتاج الإنتاج وتقليل وقت التوقف.

في إنتاج SMT ، يعتبر طباعة معجون اللحام واحدة من أهم العمليات قبل وضع المكونات ولحام إعادة التدفق. تبدأ العديد من عيوب اللحام الشائعة من مرحلة الطباعة.إذا كانت شفرة المكنسة ملبسة، تتلف أو تشوه أو لا تتطابق مع حجم الشبكة ، قد لا يتم نقل معجون اللحام بشكل متساو. وهذا يمكن أن يسبب سوء مفاصل اللحام ، وقطع قصيرة ، وعدم كفاية حجم اللحام ،حبات اللحام وعدم استقرار إمكانية تكرار الطباعة.

تعمل شفرة المكنسة تحت الاحتكاك المستمر والضغط والحركة. أثناء الإنتاج اليومي ، تتلامس حافة الشفرة بشكل مباشر مع سطح الشبكة. بعد الاستخدام الطويل الأجل ، يتم تحويل شفرة الشفرة إلى شفرة.قد تصبح الحافة مستديرة، مخدوشة أو غير متساوية. بمجرد أن تفقد حافة الشفرة مستقيميتها ومرونتها ، سيصبح تدوير معجون اللحام غير مستقر. قد يحتاج المشغل إلى زيادة الضغط للتعويض ،لكن الضغط المفرط يمكن أن يضر الشبكةيقلل من عمر الشفرة ويخلق المزيد من مشاكل الطباعة.

بالنسبة للطابعات ذات الشبكة DEK ، فإن طول الشفرة ودقة التثبيت مهمان أيضًا. إذا كانت الشفرة قصيرة جدًا ، فقد لا تغطي منطقة الطباعة تمامًا. إذا كانت طويلة جدًا ، فمن المحتمل أن تكون الشفرة قصيرة جدًا.قد يؤثر على التحكم بالمعجون وحركة الجهازولذلك، فإن اختيار حجم الشفرة الصحيح مثل 170mm، 200mm، 300mm، 400mm أو 440mm يساعد على تحقيق اتصال أفضل للشفرة ونقل المعجون المستقر.

وتشمل الأسباب الشائعة لاستبدال شفرة المفرشة ارتداءً يوميًا، وتنظيفًا غير صحيح، وإعداد ضغط غير صحيح، وسوء تدوير المعجون، وتلف الشفرة المرئية وعيوب الطباعة المتكررة.لإنتاج SMT بكميات كبيرة، الاستبدال الوقائي غالبا ما يكون أكثر فعالية من حيث التكلفة من الانتظار حتى تظهر العيوب. قد تؤدي مشكلة شفرة صغيرة إلى مشاكل كبيرة في جودة الدفعة وتكاليف إعادة العمل وتأخيرات التسليم.

استخدام منصة الطباعة الصحيحة DEK يساعد على الحفاظ على عملية طباعة معجون اللحام مستقرة ويمكن تكرارها. يتم توفير منصات الطباعة DEK لدينا في الأحجام المستخدمة عادة بما في ذلك 170 مم، 200 مم،300ملم، 400mm و 440mm. فهي مناسبة لأعمال مختلفة عرض الشبكة، وأحجام PCB ومتطلبات الإنتاج. تشمل أرقام الأجزاء المتاحة 129924، 129925، 133585، 133586 و 129927،مما يسهل على مهندسي الصيانة وفرق الشراء مطابقة الجزء البديل المناسب.

يجب أن يكون للشفرة جيدة حافة عمل نظيفة ومستقيمة. يجب أن توفر اتصالًا مستقرًا بسطح القلم دون ضغط مفرط. عندما تتحرك الشفرة عبر القلم،يجب أن تساعد معجون اللحام يدور بسلاسة أمام الشفرةيسمح التدحرج المستقر للصمغ بملء فتحات القالب بالتساوي ، مما يحسن نقل صمغ اللحام ويقلل من عيوب الطباعة.

بالنسبة لمصانع SMT ، فإن استبدال الشفرات بانتظام هو وسيلة عملية للحفاظ على جودة الطباعة. بالمقارنة مع وقت توقف الآلة باهظ الثمن ، أو إعادة تصميم PCB أو مطالبات الجودة ،شفرات المفرشات هي قطع استهلاكية منخفضة التكلفة. يمكن أن يساعد الحفاظ على شفرات الاحتياطي في المخزون خطوط الإنتاج على الاستجابة بسرعة عند تغييرات جودة الطباعة. من المهم بشكل خاص للمصانع التي تستخدم العديد من طابعات DEK ،إنتاج عالي الخليط أو طلبات العملاء العاجلة.

خدمة التوريد لدينا تدعم كل من الطلب المنتظم على الأجزاء الاحتياطية الطارئةتطبيق الجهاز وكمية الطلب قبل الشحنبالنسبة للعملاء الذين ليسوا متأكدين من الشفرة التي يجب اختيارها، يمكننا توفير المرجعية مطابقة على أساس حجم الشفرة القديمة، نموذج طابعة DEK الحالية وتطبيق الإنتاج.

يتم استخدام شفرات سكيجي طابعة DEK على نطاق واسع في خطوط طباعة معجون اللحام SMT. فهي مناسبة لمصانع تصنيع الإلكترونيات، ورش عمل تجميع PCB، وشركات إنتاج EMS،شركات إصلاح آلات SMT وموزعي قطع الغيارفي عملية SMT ، يتم وضع طابعة الشبكة قبل آلة الاختيار والمكان. إذا كانت عملية الطباعة غير مستقرة ،حتى آلة وضع عالية السرعة وفرن إعادة التدفق الدقيق لا يمكن تصحيح نتائج اللحام بالكاملولذلك، فإن جودة شفرة المفرشة تؤثر مباشرة على الخطوة الأولى من جودة إنتاج SMT.

يمكن استخدام هذه الشفرات لصيانة الآلة العادية، واستبدال قطع الغيار، وإعداد خط الإنتاج، والإنتاج التجريبي، وإنتاج الدفعات والإصلاحات العاجلة.يتم اختيار أطوال مختلفة وفقا لعرض الشبكةعلى سبيل المثال ، قد يتطلب لوحة صغيرة شفرة أقصر ، بينما قد يتطلب لوحة PCB أكبر أو شفرة واسعة شفرة 400 مم أو 440 مم.الاختيار الصحيح يساعد على تقليل نفايات معجون اللحام ويحسن اتساق ضغط الطباعة.

بالنسبة للمصانع التي تنتج أجهزة الكترونيات الاستهلاكية، أجهزة الكترونيات للسيارات، لوحات التحكم الصناعية، لوحات LED، معدات الاتصال، وحدات الطاقة أو الأجهزة الكترونية الطبية،الطباعة المستقرة لللحام مهمة جداًقد تخلق شفرة ملبسة مخاطر جودة غير مرئية. قد لا يتم العثور على بعض العيوب مباشرة بعد الطباعة ولكن تظهر بعد إعادة التدفق أو الاختبار النهائي. وهذا قد يزيد من تكلفة إعادة العمل.تأخير التسليم وتأثير على رضا العملاء.

يتم تثبيت شفرة المفرز على حامل المفرز للطابعة DEK. أثناء عملية الطباعة ، يتم وضع معجون اللحام على الشبكة.الطابعة تدفع الشفرة عبر القلم في سرعة خاضعة للرقابة، الزاوية والضغط. كما تتحرك الشفرة، فإنه يدفع معجون اللحام إلى الأمام ويضغط على معجون في فتحات الشبكة. عندما يتم وضع PCB تحت الشبكة،يتم نقل معجون اللحام إلى لوحات PCB من خلال الفتحات.

يجب أن تحافظ الشفرة على اتصال مستقر مع سطح الشبكة. إذا كان الاتصال خفيفًا جدًا ، فقد لا تملأ معجون اللحام الفتحات بالكامل. إذا كان الضغط مرتفعًا جدًا ، فقد يتدلى المعجون.قد يرتدي القلم بسرعة ويمكن أن تتلف حافة الشفرةتساعد الشفرة المناسبة على الحفاظ على التوازن الصحيح بين حركة الطلاء، اتصال الشبكة وضغط الطباعة.

يدعم حافة الشفرة النظيفة تدوير معجون اللحام السلس. تدوير المعجون مهم لأن معجون اللحام لا ينبغي أن ينزلق ببساطة أو يتم سحبها عبر القلم. يجب أن يدور أمام الشفرة,مما يسمح بملء فتحات الشبكة بشكل متسق. إذا تضررت حافة الشفرة ، فقد يصبح التدحرج غير مستقر.هذا يمكن أن يخلق أحجام مختلفة لصق بين لوحات أو حتى بين المسامير على نفس اللوحة.

طول الشفرة يؤثر أيضاً على العملية. يجب أن تغطي الشفرة منطقة الطباعة بالكامل، مع وجود هامش كاف للتحكم في اللصق.إذا لم يتطابق طول الشفرة المحددة مع حجم الشبكة، قد تتأثر نتيجة الطباعة. لهذا السبب يتم إعداد أحجام مثل 170mm و 200mm و 300mm و 400mm و 440mm عادةً لاحتياجات الطباعة المختلفة.

يجب أن يبدأ اختيار شفرة المطبعة المناسبة من الجهاز الحالي وتطبيق الإنتاج. الطريقة الأكثر مباشرة هي التحقق من رقم جزء الشفرة القديمة وطول الشفرة.إذا كانت الشفرة القديمة مرسومة بـ 129924، 129925، 133585، 133586 أو 129927، يمكنك استخدام نفس رقم الجزء لاستبدال. إذا كانت العلامة غير واضحة، وقياس طول الشفرة ومقارنتها مع الأحجام المتاحة: 170mm، 200mm، 300mm،400ملم و 440ملم.

النقطة الثانية هي التحقق من حجم PCB ومنطقة طباعة الشبكة. يجب أن تكون الشفرة طويلة بما فيه الكفاية لتغطية عرض الطباعة المطلوبة.اختيار شفرة طويلة جدا للوحة الصغيرة ليس دائما الخيار الأفضلقد يزيد من نفايات المعجون ويجعل التحكم في المعجون أقل كفاءة. ولذلك، يجب أن يتطابق طول الشفرة المحدد مع الشبكة وعملية الإنتاج.

النقطة الثالثة هي متطلبات الإنتاج. بالنسبة للمكونات الدقيقة ، BGA ، QFN ، لوحات LED أو المنتجات التي تحتوي على سيطرة صارمة على حجم معجون اللحام ، فإن حالة الشفرة مهمة للغاية.يمكن أن تساعد شفرة جديدة ونظيفة على تحسين استقرار الطباعةبالنسبة للإنتاج العام، فإن استبدال الشفرات بانتظام يساعد أيضاً في تقليل تقلبات الجودة.

النقطة الرابعة هي تخطيط المخزون. مصانع SMT غالباً ما تحتفظ بمستهلكات الطابعة الشائعة في المخزون. شفرات المطبعة هي أجزاء منخفضة التكلفة ولكن مهمة. عندما تصبح جودة الطباعة غير مستقرة، فإن الطابعة تفتقر إلى الجودة.وجود شفرات احتياطية متاحة يمكن أن يقلل من وقت حل المشاكلبالنسبة للعملاء الذين يستخدمون طابعات DEK متعددة ، يوصى بالحفاظ على عدة أحجام وأرقام أجزاء في المخزون.

س1: ما هي الأحجام المتاحة لهذه الشفرات المضغوطة للطابعة DEK؟
ج1: الأبعاد المتاحة تشمل 170mm و 200mm و 300mm و 400mm و 440mm. يمكن للعملاء اختيار الحجم الصحيح وفقًا لعرض الشبكة ، وحجم PCB وتطبيق طابعة DEK الحالي.

س2: ما هي أرقام الأجزاء التي يمكنك توفيرها لهذا المنتج؟
ج2: يمكننا توفير DEK طابعة شفرة المفرغة أرقام القطع 129924، 129925، 133585، 133586 و 129927. يرجى إرسال رقم الجزء المطلوب أو حجم الشفرة قبل الطلب.

السؤال 3: لماذا يجب استبدال شفرات المكنسة بانتظام؟
ج3: يمكن أن تسبب حافة الشفرة المنهكة نقل معجون اللحام غير المتكافئ ، والجسر ، وعدم كفاية المعجون ، وبقايا الشبكة وعدم استقرار جودة الطباعة.يساعد الاستبدال المنتظم في الحفاظ على إنتاج SMT المستقر وتقليل تكلفة إعادة العمل.

س4: كيف يمكنني اختيار الشفرة الصحيحة لجهازي؟
ج4: يرجى التحقق من رقم قطعة الشفرة القديمة، وطول الشفرة، ونموذج طابعة DEK وعرض الطباعة بالشفرة. إذا لم تكن متأكدا، أرسل لنا الصور أو القياسات للتأكيد.

س5: هل يمكن استخدام هذه الشفرات لصيانة خط إنتاج SMT؟
الجواب: نعم، هذه الشفرات مناسبة لصيانة طابعة DEK، واستبدال قطع الغيار، وإعداد خط إنتاج SMT والطباعة اليومية للخام اللحام.وهي تستخدم عادة من قبل مصانع تجميع EMS و PCB.

إذا كنت بحاجة إلى شفرات طابعة DEK 170mm، 200mm، 300mm، 400mm أو 440mm، يرجى الاتصال بنا مع رقم الجزء المطلوب والكمية.يمكننا المساعدة في تأكيد النموذج الصحيح قبل الشحن وتوفير مناسبة الطابعة SMT قطع غيار الدعم لخط الإنتاج الخاص بك.

للحصول على اقتباس أسرع، يرجى إرسال التفاصيل التالية:

نحن مستعدون لدعم مصانع SMT وشركات EMS وفرق صيانة المعدات وموزعي قطع الغيار بمستهلكات طابعة DEK الموثوقة وقطع الغيار لآلات SMT.
