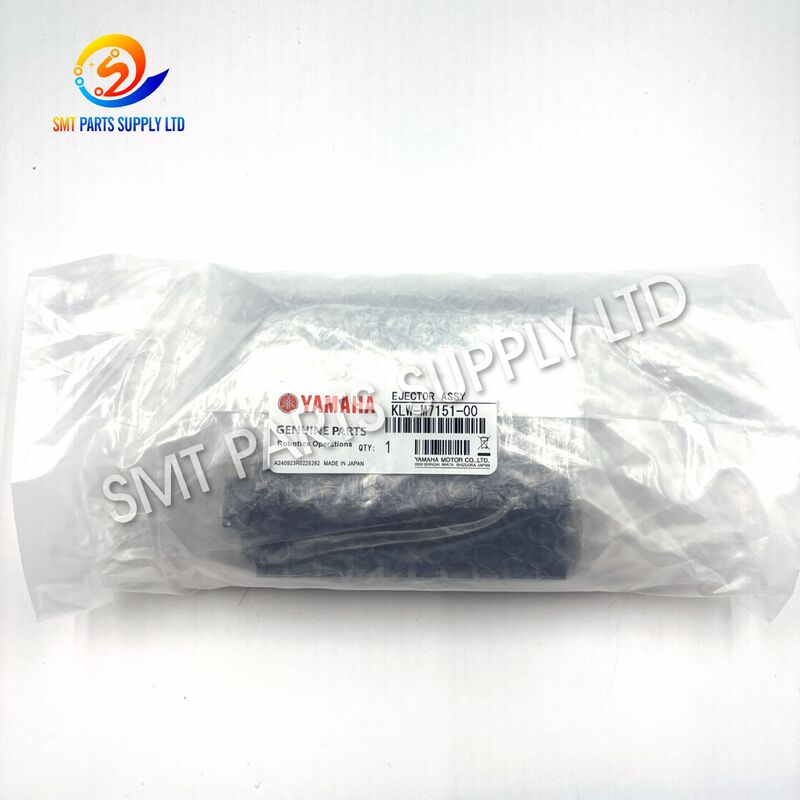

وصلة صمام الملف اللولبي Yamaha KLW-M7151-00 مع وصلة أنبوب ومنفذ ملولب لـ YSM10 YSM20 YSM20R

ياماها KLW-M7151-00 ZZB10-X177 تركيب مدخل صمام الملف اللولبي YSM10 YSM20 YSM20R

إن تركيب مدخل الهواء لصمام الملف اللولبي Yamaha KLW-M7151-00 ZZB10-X177 هو مكون اتصال هوائي مدمج مصمم لآلات وضع SMT المتوافقة مع سلسلة YSM. إنه يوفر اتصالاً مستقرًا بين أنبوب الهواء المضغوط والصمام اللولبي ذي الصلة، أو القاذف، أو المشعب، أو مجموعة التحكم في الفراغ. يساعد التركيب المطابق بشكل صحيح في الحفاظ على الاحتفاظ الآمن بالأنبوب، ونقل تدفق الهواء الموثوق به، والاستجابة الهوائية المتسقة أثناء وضع المكونات عالية السرعة.

هذا المكون مناسب لصيانة الماكينات YSM10، وYSM20، وYSM20R، وإصلاح النظام الهوائي، وخدمة تجميع الصمامات، وإدارة مخزون قطع الغيار. تساعد المراجع المدمجة KLW-M7151-00 وZZB10-X177 فرق الشراء والصيانة على تحديد المكون المطلوب بشكل أكثر دقة. نظرًا لأن مراجعات الماكينة وتكوينات الهواء قد تختلف، يجب التأكد من رقم الجزء الكامل وواجهة الخيط وقطر الأنبوب واتجاه التثبيت ومظهر الجزء الذي تمت إزالته قبل الطلب.

على الرغم من أن تجهيزات مدخل الهواء عبارة عن مكون صغير نسبيًا، إلا أنها تلعب دورًا مهمًا في النظام الهوائي لآلة وضع SMT. قد يتسبب التركيب التالف أو المفكك أو الملوث أو الذي تم اختياره بشكل غير صحيح في توصيل هواء غير مستقر ويؤثر على أداء الصمام المتصل أو دائرة التفريغ.

قد يحدث تسرب للهواء عندما لا يتم إدخال الأنبوب بالكامل، أو ارتداء ختم التركيب، أو تلف الخيط، أو تلوث منفذ الصمام. يمكن أن يؤدي التسرب المستمر إلى تقليل ضغط الهواء المتوفر وزيادة عبء عمل الضاغط.

قد يؤدي تركيب الأنبوب وإزالته بشكل متكرر إلى تآكل هيكل الاحتفاظ بالأنبوب الداخلي تدريجيًا. قد لا تتمكن التركيبة البالية من تثبيت الأنبوب الهوائي بشكل آمن أثناء التشغيل المستمر للماكينة.

قد يؤدي الترابط المتقاطع أو التشديد المفرط أو الأدوات غير الصحيحة أو التثبيت بزاوية خاطئة إلى إتلاف خيط التركيب أو منفذ الصمام المتصل. يمكن أن يمنع الخيط التالف الختم الصحيح.

قد يؤدي الغبار أو بقايا الزيت أو الرطوبة أو مواد الختم أو أي تلوث آخر إلى سد ممر التركيب جزئيًا. قد يتسبب تدفق الهواء المقيد في تأخير الاستجابة الهوائية أو ضعف أداء التفريغ.

قد تصطدم أدوات الصيانة أو المكونات المتحركة القريبة بالتركيبة عن طريق الخطأ. يجب استبدال الجسم المتشقق أو المشوه على الفور لمنع تسرب الهواء المفاجئ.

قد لا يتم إغلاق الأنبوب الصغير جدًا بشكل صحيح، في حين أن الأنبوب الكبير الحجم قد يؤدي إلى تلف هيكل القفل الداخلي. يجب دائمًا قياس حجم الأنبوب بدلاً من تقديره بصريًا.

قد تستخدم آلات سلسلة YSM تكوينات هوائية مختلفة اعتمادًا على سنة الإنتاج أو مواصفات الرأس أو إصدار الصمام أو مراجعة الماكينة. التركيبات المتشابهة المظهر غير قابلة للتبديل تلقائيًا.

يساعد استبدال تركيب KLW-M7151-00 ZZB10-X177 البالي أو التالف بمكون تم تحديده بشكل صحيح على استعادة اتصال الهواء المضغوط الآمن. يدعم الاستبدال المناسب تدفق الهواء المستقر، وتبديل الصمام الموثوق، وتوليد الفراغ المتسق، وتقليل تسرب الهواء.

لا ينبغي أن يعتمد الاختيار الصحيح على صورة المنتج فقط. يجب التحقق معًا من رقم الجزء الكامل، وتصميم الجسم، واتجاه الاتصال، والقطر الخارجي للأنبوب، ومواصفات الخيط، وموضع التثبيت، ومجموعة الصمامات المحيطة.

يجب التأكد من حجم الأنبوب الدقيق، ومعيار الخيط، ومواد الجسم، وهيكل الختم الداخلي، ومراجعة الماكينة القابلة للتطبيق قبل الشراء. قد تحتوي التركيبات الهوائية المشابهة بصريًا على واجهات مختلفة ولا ينبغي اختيارها فقط من خلال المظهر.

قد يتم تركيب المكونات التالية في نفس النظام الهوائي، ولكنها تؤدي وظائف مختلفة ولا يمكن تبديلها تلقائيًا.

يمكن استخدام تركيبات KLW-M7151-00 ZZB10-X177 أثناء الصيانة المجدولة لآلات SMT المتوافقة من سلسلة YSM. إنها مناسبة لاستبدال التركيبات التي تظهر تسربًا أو تلفًا ميكانيكيًا أو ضعف احتجاز الأنبوب أو تآكل الخيوط.

عندما يظل صمام الملف اللولبي يعمل ولكن تركيب المدخل تالف، فإن استبدال التركيب المؤكد فقط قد يؤدي إلى استعادة الاتصال الهوائي دون استبدال مجموعة الصمام بالكامل.

تستخدم آلات وضع SMT دوائر هوائية وفراغية لالتقاط المكونات الإلكترونية وإمساكها ووضعها وتحريرها. يساعد تدفق الهواء المستقر الذي يدخل إلى الصمام أو مجموعة القاذف في الحفاظ على التشغيل الموثوق لنظام التفريغ.

قد تتطلب ماكينات YSM10 وYSM20 وYSM20R المستعملة استبدال التركيبات الهوائية القديمة قبل إعادتها إلى الإنتاج. يوصى بفحص الصمامات والأنابيب والتجهيزات والمرشحات والقاذفات أثناء عملية التجديد.

يمكن أن يؤدي الاحتفاظ بالتركيبات التي تم التحقق منها في المخزون المحلي إلى تقليل وقت توقف الماكينة عند تلف المكون الأصلي أثناء الإنتاج أو الصيانة.

يمكن لمصنعي الإلكترونيات وشركات خدمات SMT تخزين هذا التركيب وفقًا لكمية الماكينة المثبتة وتاريخ الصيانة وجدول الإنتاج ووقت التسليم الدولي.

يوفر التركيب الاتصال الميكانيكي والهوائي بين أنبوب الهواء المضغوط والصمام ذي الصلة أو مجموعة التحكم في الفراغ.

يتم توفير الهواء المضغوط النظيف والجاف من خلال نظام التوزيع الهوائي الخاص بالماكينة.

يتم إدخال الأنبوب الهوائي في التركيب وفقًا لقطر الأنبوب المطلوب وطريقة التوصيل. يساعد هيكل الاحتفاظ الداخلي على تثبيت الأنبوب بشكل آمن.

ينشئ التركيب مسارًا مغلقًا بين الأنبوب ومدخل الصمام. التثبيت الصحيح يساعد على تقليل فقدان الهواء غير المرغوب فيه.

ينتقل الهواء المضغوط عبر الممر الداخلي ويدخل إلى الصمام اللولبي المتصل أو المشعب أو القاذف أو مولد الفراغ.

يقوم نظام التحكم في الماكينة بتنشيط الصمام ذي الصلة. يقوم الصمام بعد ذلك بتوجيه أو إيقاف أو إطلاق الهواء المضغوط وفقًا لدورة الوضع.

قد تولد الدائرة السفلية فراغًا، أو تتحكم في إطلاق الهواء، أو تدعم التقاط المكونات، أو تؤدي وظيفة هوائية أخرى.

قد تؤثر نقطة تسرب هوائية صغيرة على العديد من وظائف الماكينة. يمكن أن يؤدي انخفاض تدفق الهواء إلى استجابة بطيئة للصمام، أو توليد فراغ ضعيف، أو أداء التقاط غير مستقر، أو مشاكل في تحرير المكونات، أو إنذارات الماكينة المتكررة.

لذلك يجب فحص التركيبات مع الدائرة الهوائية الكاملة، بما في ذلك الأنبوب، والفلتر، ومنظم الضغط، والصمام، والقاذف، والمشعب، وكاتم الصوت، ومستشعر الفراغ، ومكونات الختم.

استخدم الكاملKLW-M7151-00مرجع. لا تحدد المنتج فقط بالرقم الجزئي KLW-M7151 لأن اللواحق المختلفة قد تشير إلى تكوينات مختلفة.

تحقق مما إذا كان ZZB10-X177 يظهر على التركيبات التي تمت إزالتها أو العبوة الأصلية أو قائمة مكونات الصنف للجهاز أو سجل الصيانة أو ملصق المكون.

اذكر ما إذا كان الجهاز YSM10 أو YSM20 أو YSM20R أو طراز آخر. قد لا تكون معلومات سلسلة الآلة وحدها كافية.

استخدم أداة قياس دقيقة للتأكد من حجم الأنبوب. قد يتسبب قطر الأنبوب غير الصحيح في حدوث تسرب أو تلف التركيب.

يجب أن يتطابق الخيط مع منفذ الصمام. قد تؤدي الخيوط غير الصحيحة إلى إتلاف جسم الصمام أو منع الربط الصحيح أو حدوث تسرب للهواء.

تأكد مما إذا كانت التركيبة الأصلية مستقيمة أو مائلة أو مدمجة أو ممتدة أو مجهزة بأي هيكل خاص للتحكم في تدفق الهواء.

يجب أن توفر التركيبة البديلة خلوصًا كافيًا للأنبوب ومكونات الماكينة المحيطة.

قبل الشراء، حدد ما إذا كان الطلب يتطلب:

• مدخل الهواء مناسب فقط.
• المناسب مع أنبوب هوائي.
• التركيب مع ملحقات الختم.
• صمام الملف اللولبي الكامل.
• مجموعة القاذف الكاملة.
• طقم صيانة هوائي.

للحصول على تأكيد دقيق، قم بتوفير:

• صورة واحدة للتركيب الذي تمت إزالته بالكامل.
• صورة واحدة مقربة للعلامة.
• صورة واحدة لواجهة الموضوع.
• صورة واحدة توضح التركيبات المثبتة على الجهاز.
• صورة واحدة للصمام المتصل أو ملصق المشعب.

اذكر ما إذا كان الطلب يتطلب مكونًا أصليًا أو بديلاً متوافقًا أو وحدة جديدة أو حالة أخرى. يجب أن تكون شروط التوريد النهائية مكتوبة بشكل واضح في عرض الأسعار.

يجب أن يتم التثبيت بواسطة أفراد صيانة مدربين على دراية بمعدات وضع SMT والأنظمة الهوائية.

• أوقف الآلة بأمان.
• أغلق مصدر الهواء المضغوط.
• الافراج عن كل ضغط الهواء المتبقي.
• افصل الطاقة الكهربائية عند الحاجة.
• تنظيف منطقة الصيانة.
• تأكد من مواصفات التركيب البديل.
• تصوير توجيه الأنبوب الأصلي.
• قم بإعداد الأدوات الصحيحة.

• تجنب الترابط المتقاطع.
• ابدأ الخيط بعناية باليد.
• لا تستخدم قوة تشديد غير المنضبط.
• أبعد التلوث عن منفذ الصمام.
• استخدم فقط طريقة الختم المعتمدة.
• قطع الأنبوب الهوائي بشكل مباشر.
• أدخل الأنبوب بالكامل.
• الحفاظ على توجيه الأنبوب الأصلي.
• تجنب الانحناءات الحادة للأنبوب.

• استعادة ضغط الهواء تدريجيا.
• فحص المناسب للتسرب.
• اسحب الأنبوب برفق لتأكيد الاحتفاظ به.
• تحقق من استجابة الصمام.
• اختبار الوظيفة المتعلقة بالفراغ.
• قم بتشغيل دورة الآلة التي يتم التحكم فيها.
• سجل تاريخ الاستبدال ورقم الجزء.

يمكن التحقق من مراجع KLW-M7151-00 وZZB10-X177 مقابل طلب الشراء الخاص بالعميل ومعلومات التأكيد.

يجب فحص جسم التركيب للتأكد من عدم وجود شقوق أو تشوه أو تآكل أو تلوث أو علامات تصادم أو أي ضرر مرئي آخر.

يجب أن يكون الخيط نظيفًا وخاليًا من التلف الواضح الذي قد يمنع التثبيت الصحيح.

يمكن فحص واجهة الأنبوب وآلية التحرير بحثًا عن أي ضرر أو تلوث أو تشوه واضح.

عندما يقدم العميل صورًا واضحة أو عينة مادية، يمكن مقارنة البديل من حيث شكل الجسم والعلامات واتجاه الاتصال والواجهة الشاملة.

يجب حماية كل تركيب من الغبار والرطوبة والتأثيرات والحركة أثناء النقل الدولي.

يمكن أن تؤثر الرطوبة والزيت والغبار على التركيبات والصمامات والأختام والمرشحات والقاذفات. اتبع متطلبات الصيانة الهوائية الخاصة بالشركة المصنعة للجهاز.

قد يستمر الأنبوب التالف أو المتصلب أو المخدوش أو المسطح أو المقطوع بشكل غير صحيح في التسرب حتى بعد استبدال التركيب.

عندما يظل أداء التفريغ غير مستقر، قم بفحص نظام المنبع والمصب بدلاً من استبدال مكون واحد فقط.

يمكن أن تؤدي إزالة الأنبوب بشكل متكرر إلى تسريع تآكل نهاية الأنبوب وآلية الاحتفاظ به.

يجب على المصانع التي تقوم بتشغيل العديد من آلات YSM أن تحتفظ بكمية معقولة من التركيبات المؤكدة للصيانة في حالات الطوارئ.

لا. تصف هذه القائمة بشكل أساسي تركيبات مدخل الهواء الهوائي. يتم تضمين صمام الملف اللولبي والقاذف والمشعب وأنبوب الهواء وملحقات التثبيت فقط عندما يتم ذكر ذلك بوضوح في عرض الأسعار.

يتم الرجوع إليه لتطبيقات سلسلة YSM المتوافقة، ولكن قد تستخدم مراجعات الآلة تكوينات صمامات أو تركيبات مختلفة. تأكد من رقم الجزء الكامل وحجم الأنبوب والخيط وصورة الجزء الذي تمت إزالته قبل الطلب.

مظهر مماثل لا يضمن التوافق. قد تستخدم التركيبات المختلفة خيوطًا مختلفة، أو أقطار الأنابيب، أو ممرات تدفق الهواء، أو هياكل الختم، أو أطوال الجسم، أو اتجاهات التثبيت.

يرجى تقديم طراز الماكينة، ورقم الجزء الكامل، والكمية المطلوبة، والصور الفوتوغرافية للأجزاء التي تمت إزالتها، وقطر الأنبوب، وتفاصيل الخيط، وحالة المنتج، وبلد التسليم، وتاريخ التسليم المتوقع.

افحص الأنبوب الهوائي، وسطح قطع الأنبوب، وخيط التركيب، ومنفذ الصمام، وطريقة الختم، والمشعب، وجسم الصمام، والقاذف، والمرشح، والمنظم، والوصلات القريبة. قد يأتي التسرب من مكون آخر.

يرجى إرسال المعلومات التالية للحصول على عرض أسعار سريع ودقيق:

• رقم الجزء الكامل: KLW-M7151-00.
• نموذج المكون: ZZB10-X177.
• نموذج الآلة الدقيق.
• الكمية المطلوبة.
• صور واضحة للمنتج.
• القطر الخارجي للأنبوب.
• تفاصيل الموضوع أو المنفذ.
• حالة المنتج المطلوبة.
• بلد التسليم.
• طريقة الشحن المفضلة .
• تاريخ التسليم المتوقع.

يمكن لفريق المبيعات لدينا تقديم دعم تعريف المنتج، وتأكيد التوفر، وتفاصيل عرض الأسعار، ومعلومات التغليف، ووقت التحضير المقدر، وخيارات الشحن، وإمدادات قطع غيار SMT المجمعة.

لمعالجة أسرع، قم بتضمينKLW-M7151-00 ZZB10-X177في موضوع الاستفسار وأرفق صورًا واضحة لوضع التركيب والتركيب الذي تمت إزالته.
