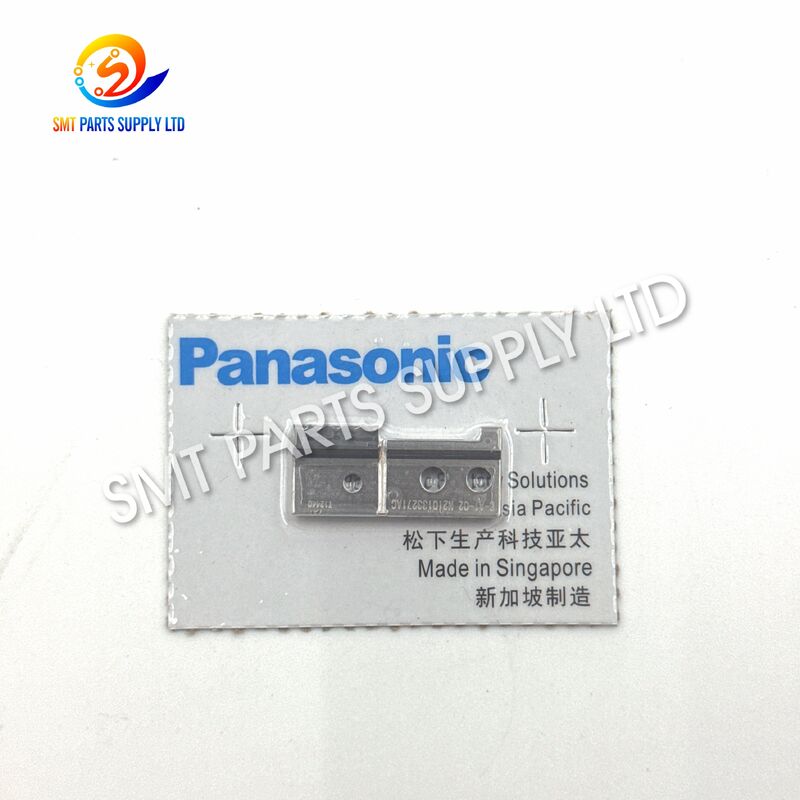

Panasonic N210133271AC قاطع معدني دقيق للرصاص B لآلة RG131 AI مع قطع ثابت وقابل للتكرار

إن قاطع الرصاص B من باناسونيك N210133271AC عبارة عن جزء بديل ميكانيكي دقيق يستخدم في قسم القطع لمعدات الإدخال التلقائي RG131 المتوافقة. أثناء إنتاج إدخال المكونات، يساعد القاطع على قطع أسلاك المكونات إلى الطول المطلوب بعد تحديد الموضع أو الإدخال، مما يدعم جودة المعالجة المستقرة والتشغيل المتكرر للآلة.

باعتباره مكونًا ميكانيكيًا يتم تشغيله بشكل متكرر، يتعرض القاطع لأحمال القطع المتكررة، والاهتزاز، وتلامس سلك المكونات، وتآكل الحافة التدريجي. قد تتسبب أداة القطع البالية أو التالفة في تشذيب غير كامل، أو طول سلك غير منتظم، أو نتوءات مفرطة، أو مقاومة القطع، أو انقطاع الإنتاج غير المتوقع. يساعد الاستبدال في الوقت المناسب في الحفاظ على اتساق القطع ويقلل من مخاطر مشاكل الجودة النهائية.

هذا المنتج مناسب لمصنعي الإلكترونيات، ومستخدمي آلات الإدخال التلقائي، وشركات خدمات معدات SMT وAI، وموزعي قطع الغيار، وأقسام الصيانة. يجب على العملاء تأكيد رقم الجزء N210133271AC واتجاه القاطع B وطراز الماكينة وأبعاد التثبيت ومظهر الجزء القديم قبل الطلب.

يجب أن تقوم معدات الإدخال التلقائي بمعالجة عدد كبير من المكونات عبر الفتحات مع الحفاظ على طول سلك ثابت وجودة تجميع متسقة. وبالتالي فإن آلية قطع الرصاص تعد جزءًا مهمًا من دورة الإنتاج.

يعمل قاطع الرصاص B N210133271AC كجزء من نظام القطع بالماكينة. يمكن أن تؤثر حالة التشغيل بشكل مباشر على ما إذا كان يتم قطع الخيوط بشكل نظيف ومتسق وفي الموضع الصحيح.

يمكن للقاطع في حالة جيدة أن يساعد في توفير:

ونظرًا لأن القاطع يتصل بشكل متكرر بأسلاك المكونات المعدنية، فيجب معاملته كمكون إنتاج حساس للتآكل. يعتمد عمر الخدمة الخاص بها على حجم الإنتاج، والمواد الرصاصية المكونة، ومحاذاة القاطع، وحالة التشحيم، وتعديل الماكينة، وممارسات الصيانة.

عادةً ما تتطور مشكلات قطع الرصاص تدريجيًا. إن فهم السبب يمكن أن يساعد فرق الصيانة على تجنب استبدال القاطع دون تصحيح المشكلة الميكانيكية الأساسية.

تعمل دورات القطع المتكررة على تقليل حدة حافة القطع تدريجيًا. حتى عندما يظل القاطع مكتملًا فعليًا، فقد ينخفض ​​أداءه بعد الإنتاج على المدى الطويل.

تشمل النتائج النموذجية ما يلي:

• زيادة مقاومة القطع
• ينتهي الرصاص الخام
• جودة القطع غير متناسقة
• تقليم غير مكتمل
• ارتفاع الحمل الميكانيكي
• المزيد من إنذارات الإنتاج المتكررة

إذا لم تتم محاذاة القاطع A والقاطع B بشكل صحيح، فقد تتلامس أسطح القطع بشكل غير متساو. يمكن أن يؤدي عدم المحاذاة إلى تآكل موضعي، أو حواف متكسرة، أو احتكاك مفرط، أو تشوه.

قد تنجم مشاكل المحاذاة عن:

• التثبيت غير صحيح
• أجهزة تركيب فضفاضة
• أصحاب القاطع البالية
• مكونات الدليل التالفة
• التأثير الميكانيكي
• أخطاء الصيانة السابقة

قد تؤدي وصلات المكونات ذات الصلابة أو القطر أو الشكل أو المادة غير المتوقعة إلى إنشاء قوة قطع مفرطة. يمكن أن تؤدي هذه الحالة إلى تسريع تآكل الحواف وزيادة احتمالية تلف القاطع.

قبل تغيير مواصفات المكونات، يجب على المستخدمين التأكد من أن أبعاد الرصاص تقع ضمن نطاق المعالجة المدعوم بالجهاز.

يمكن لشظايا الرصاص والغبار وبقايا الزيت ومواد التعبئة والتغليف وغيرها من الحطام أن تدخل إلى آلية القطع. قد يتداخل التلوث مع حركة القاطع أو يمنع الاتصال الكامل بالقطع.

يعد التنظيف المنتظم مهمًا بشكل خاص لخطوط الإدخال التلقائي كبيرة الحجم.

قد يفشل القاطع مبكرًا عندما لا يتم فحص الآلية المحيطة بانتظام. يمكن أن تؤدي المشكلات مثل البراغي السائبة، أو الأدلة البالية، أو سوء التشحيم، أو الخلوص غير الصحيح، أو حركة المشغل غير الطبيعية إلى إتلاف القاطع المثبت حديثًا.

قد يؤدي حدوث خطأ في تحديد موضع المكون أو انحشار السلك أو إعداد البرنامج غير الصحيح أو الانسداد غير المتوقع إلى حدوث تأثير مفاجئ. حتى الشريحة الصغيرة الموجودة على حافة القطع يمكن أن تؤثر على جودة كل دورة قطع لاحقة.

يتم تعريف N210133271AC على أنه القاطع B. قد يؤدي تثبيت جانب القاطع الخاطئ أو المراجعة غير الصحيحة أو الجزء المشابه بصريًا إلى صعوبة التثبيت أو ضعف أداء القطع.

يجب على العملاء ألا يختاروا أداة القطع فقط من خلال المظهر العام.

يعد استبدال القاطع N210133271AC أكثر فعالية عندما يتم فحص آلية القطع الكاملة في نفس الوقت. قد يؤدي تركيب أداة قطع جديدة دون التحقق من المحاذاة والحركة والتآكل ذي الصلة إلى تقصير فترة الخدمة.

قبل الطلب، تأكد من:

• رقم الجزء N210133271AC
• وصف المنتج: قاطع الرصاص ب
• طراز المعدات: RG131
• اتجاه تركيب القاطع
• شكل الجزء القديم ونقاط التركيب
• معلومات دليل أجزاء الآلة
• لاحقة المراجعة وتكوين الجهاز

يوصى بشدة بتقديم صورة واضحة للجزء القديم.

قد تستخدم آلية القطع القاطع A والقاطع B كزوج قطع منسق. عندما يكون أحد الجانبين متآكلًا بشكل كبير، يجب أيضًا فحص القاطع المطابق.

لا تفترض أن استبدال قاطعة واحدة فقط سيؤدي دائمًا إلى استعادة جودة القطع المناسبة.

افحص حامل التثبيت وأسطح التوجيه والدبابيس والمسامير ومسار الحركة. يمكن أن يؤدي اللعب المفرط أو التشوه إلى منع الاتصال الدقيق بالقاطع.

قم بتنظيف جميع الأجزاء المعدنية وبقايا المعالجة قبل تثبيت الجزء الجديد. يجب أن يكون سطح التثبيت خاليًا من الغبار والنتوءات والمواد الغريبة.

يجب أن يتناسب القاطع مع موضع التثبيت الصحيح دون استخدام القوة غير المنضبطة. إذا كانت مقاومة التثبيت غير طبيعية، فتوقف وأعد تأكيد رقم الجزء والاتجاه وحالة التثبيت.

بعد التثبيت، تحقق من خلوص القاطع والتداخل والحركة والعودة وفقًا لإجراءات صيانة المعدات.

قم بتشغيل الآلية يدويًا أو بسرعة تشغيل منخفضة قبل إعادة تشغيل الإنتاج العادي. راقب دورة القطع الكاملة وتأكد من عدم وجود تصادم أو صوت غير طبيعي.

تحقق من العديد من المكونات المعالجة بحثًا عن:

• فصل الرصاص الكامل
• طول الرصاص ثابت
• حالة الرصاص مقبولة
• لا يوجد تشوه حول نقطة الإدراج
• لا يوجد ضرر غير طبيعي لثنائي الفينيل متعدد الكلور
• لا يوجد شظايا الرصاص فضفاضة

قم بتسجيل تاريخ الاستبدال ورقم الماكينة وكمية الإنتاج وأعراض العطل ونتيجة الصيانة. تساعد هذه المعلومات في إنشاء جدول عملي للصيانة الوقائية.

تعمل العلامة N210133271AC على تسهيل التعرف على القاطع أثناء تخطيط الصيانة وشراء قطع الغيار.

تم تحديد هذا المكون على أنه قاطع الرصاص B. ويساعد التحديد الجانبي الصحيح على منع أخطاء الطلب التي تتضمن مكونات القطع المرتبطة.

يدعم القاطع عملية تشذيب سلك المكونات التي يتم التحكم فيها أثناء عملية الإدخال التلقائي.

يساعد التثبيت والضبط الصحيحان على توفير حركة قطع متكررة أثناء الإنتاج المستمر.

يمكن استبدال المكون أثناء الصيانة المجدولة للماكينة عندما تصبح أداة القطع الأصلية مهترئة أو مكسورة أو تالفة أو غير مستقرة.

يمكن للمصانع التي تقوم بتشغيل معدات RG131 الاحتفاظ بهذا القاطع كجزء من مخزون قطع الغيار المهم لديها لتقليل وقت التوقف عن العمل الناتج عن فشل القاطع غير المتوقع.

يمكن تعبئة كل قاطعة بشكل منفصل لتقليل تلف التلامس والتعرض للرطوبة والتأثير المتطور أثناء النقل.

اعتمادًا على متطلبات العميل ومدى توفره، قد يتم عرض الخيارات الأصلية الجديدة أو الأصلية المستخدمة أو الجديدة المتوافقة بشكل منفصل. يجب دائمًا ذكر حالة المنتج بوضوح قبل الشراء.

يتم استخدام قاطع الرصاص B N210133271AC بشكل أساسي في قسم قطع الرصاص في معدات الإدخال الأوتوماتيكية RG131 المتوافقة.

• إدخال مكون من خلال الثقب
• معالجة المكونات الشعاعية
• تقليم الرصاص المكون
• إنتاج تجميع ثنائي الفينيل متعدد الكلور
• صيانة خط الإدخال التلقائي
• إصلاح آلية القاطع
• الاستبدال الوقائي لقطع الغيار
• تجديد الآلة
• انتعاش الإنتاج بعد تلف القاطع
• إعداد مخزون الصيانة الحرجة

يعمل القاطع كجزء من نظام القطع الميكانيكي لآلة الإدخال التلقائي.

تقوم معدات الإدخال بتغذية المكون المطلوب نحو موضع المعالجة وفقًا لبرنامج الإنتاج.

تقوم الآلة بوضع وتشكيل الخيوط المكونة لإدخالها في فتحات ثنائي الفينيل متعدد الكلور.

تدخل أسلاك المكون إلى فتحات PCB المخصصة بينما يظل جسم المكون في موضعه الصحيح.

تقوم الآلة بتنشيط آلية القطع. ينتقل القاطع A والقاطع B إلى علاقة القطع المطلوبة.

تطبق حواف القطع قوة ميكانيكية يتم التحكم فيها لفصل مادة الرصاص المكونة الزائدة.

بعد الانتهاء من القطع، تعود الآلية إلى وضع البداية وتستعد لدورة الإنتاج التالية.

تدخل مادة الرصاص المشذبة إلى منطقة النفايات أو التجميع المخصصة. مطلوب التنظيف المنتظم لمنع الشظايا من التدخل في الآلية.

تتكرر العملية بسرعة الإنتاج. نظرًا لأن القاطع قد يعمل آلاف المرات أثناء التصنيع، فإن حالة الحافة ومواءمتها ضرورية لتحقيق أداء مستقر على المدى الطويل.

يمكن أن يساعد استبدال القاطع البالي في استعادة تشذيب الرصاص بشكل أكثر اتساقًا وتقليل التباين بين المكونات المعالجة.

تسمح أداة القطع الاحتياطية المتوفرة في المخزون لفرق الصيانة بالاستجابة بسرعة أكبر عند حدوث مشكلات القطع.

يمكن أن يؤدي القاطع التالف إلى إنشاء حمل غير طبيعي على الحاملات والأدلة والمحركات والقاطع المطابق. الاستبدال المبكر يمكن أن يقلل من احتمال حدوث أضرار ميكانيكية إضافية.

يدعم تشذيب الرصاص المستقر المظهر المتسق لثنائي الفينيل متعدد الكلور ومتطلبات التجميع النهائية.

يسمح تتبع تكرار استبدال القاطع للمصانع بتقدير فترات التآكل وإعداد قطع الغيار قبل حدوث الفشل.

يمكن أن يؤدي قطع الرصاص النظيف والكامل إلى تقليل الحاجة إلى التشذيب اليدوي أو تصحيح المنتج بعد الإدخال التلقائي.

لا ينصح باختيار القاطع حسب المظهر وحده. قد يكون للمكونات المماثلة أبعاد تركيب مختلفة، أو زوايا قطع، أو اتجاهات، أو مستويات مراجعة مختلفة.

يجب التأكد من الرقم المطلوب كالتالي:

N210133271AC

لا تتجاهل أحرف المراجعة النهائية. قد تشير الأرقام المماثلة إلى موضع قاطع أو مراجعة أو تثبيت آخر.

تم تعريف هذا المنتج على أنه القاطع B. إذا كان الجزء القديم الخاص بك هو القاطع A، فقد يكون رقم الجزء المطلوب مختلفًا.

التطبيق الرئيسي الذي تم التحقق منه هو معدات الإدخال التلقائي RG131. يجب فحص الآلات ذات التكوينات المختلفة باستخدام دليل الأجزاء أو المكون القديم.

تقديم صور تظهر:

• الجانب الأمامي
• الجانب الخلفي
• المتطور والحديث
• فتحات التركيب
• الملف الجانبي
• وضع علامة على رقم الجزء
• موقف مثبت

يعد كتاب أجزاء الماكينة هو المصدر المفضل للتأكد من رقم الجزء الصحيح وموضع التجميع.

اطلب من المورد أن يوضح ما إذا كان عرض الأسعار مخصصًا لـ:

لا ينبغي التعامل مع هذه الشروط على أنها متطابقة.

للصيانة العاجلة، قد تكون قطعة واحدة كافية. بالنسبة للمصانع التي تقوم بتشغيل عدة آلات RG131، فإن الاحتفاظ بوحدات إضافية في المخزون قد يقلل من وقت التوقف عن العمل في المستقبل.

قبل الشحن، قد يطلب العملاء:

• صور المنتج الفعلي
• تأكيد رقم الجزء
• مقارنة الأبعاد
• تأكيد الحالة
• صور التعبئة والتغليف
• تأكيد الكمية
• تقرير الفحص البصري

يجب أن يكتمل التثبيت بواسطة أفراد صيانة مدربين على دراية بمعدات الإدخال التلقائي.

• أوقف الآلة تماماً.
• فصل أو عزل مصادر الطاقة المطلوبة.
• اتبع إجراءات تأمين المصنع والسلامة.
• قم بإزالة أسلاك المكونات السائبة من منطقة العمل.
• قم بإعداد أدوات التثبيت النظيفة.
• قارن بين القاطع الجديد والقديم.
• تحقق من القاطع المطابق للارتداء.
• فحص مسامير التثبيت والأدلة.

• حافظ على حماية حافة القطع.
• تجنب إسقاط أو ضرب القاطع.
• قم بتثبيت الجزء في الاتجاه الصحيح.
• لا تجبر فتحات التركيب المنحرفة.
• تشديد السحابات بالتساوي.
• تحقق من حرية الحركة قبل التشغيل التلقائي.
• اضبط الخلوص وفقًا لإجراءات الماكينة.

• قم بتشغيل الآلية يدويًا عندما يكون ذلك ممكنًا.
• قم بإجراء اختبار السرعة المنخفضة.
• استمع للضوضاء الميكانيكية غير الطبيعية.
• تأكيد عودة القاطع السلس.
• فحص المكونات المعالجة الأولى.
• إعادة التحقق من استقرار التركيب.
• سجل الاستبدال في ملف الصيانة.

يجب تحديد تكرار الصيانة وفقًا لحجم الإنتاج ونوع المكون وحالة الماكينة ومتطلبات الجودة الداخلية.

يجب حماية الحافة المتطورة أثناء التخزين والنقل.

• تخزينها في بيئة نظيفة وجافة.
• احتفظ بالقاطع داخل العبوة الواقية.
• منع الاتصال المباشر بين حواف القطع والأشياء الصلبة.
• تجنب الرطوبة العالية والمواد المسببة للتآكل.
• استخدم ملصقات أرقام الأجزاء الواضحة.
• مخزون منفصل للقاطع A والقاطع B.
• اتبع نظام مراقبة المخزون الذي يدخل أولاً ويخرج أولاً.
• لا تكدس العناصر الثقيلة على العبوة.

• ارتداء القفازات الواقية المناسبة.
• لا تلمس حافة القطع دون داع.
• لا تستخدم القاطع كأداة يدوية عامة.
• تجنب التأثير أو الانحناء أو الطحن أو التلميع غير المنضبط.
• احتفظ بالمكون بعيدًا عن الحطام المغناطيسي والشظايا المعدنية.

يمكن فحص كل طلب وفقًا لمتطلبات الشراء المؤكدة.

إن القاطع عبارة عن مكون معدني دقيق ويجب تعبئته لتجنب التأثير على حافة القطع.

1. التفتيش البصري النظيف
2. حماية متطورة
3. غلاف حماية مضاد للرطوبة
4. التعبئة والتغليف البلاستيكية أو الرغوة الفردية
5. تطبيق تسمية رقم الجزء
6. تعزيز وضع الكرتون الداخلي
7. تغليف كرتون التصدير
8. التحقق من الكمية النهائية

يعتمد وقت التسليم على حالة المخزون وكمية الطلب وحالة المنتج ومتطلبات الفحص والوجهة.

يمكن للمورد المتخصص تقديم أكثر من عرض أسعار عام للمنتج.

يمكن للمورد مقارنة الرقم المطلوب بمعلومات المنتج المتوفرة وصور الأجزاء القديمة.

يمكن للعملاء طلب صور حقيقية قبل الشحن، خاصة عند شراء الأجزاء المستعملة أو المتوافقة.

يمكن توفير القاطع مع الأدلة، والألواح، والحاملات، والأسطوانات، والمحركات، وأجهزة الاستشعار، والكابلات، ومكونات آلة الإدخال الأوتوماتيكية الأخرى.

يمكن التعامل مع أوامر الصيانة الصغيرة وطلبات المخزون الاحتياطي الأكبر وفقًا لمتطلبات العملاء.

يمكن تعبئة الأجزاء للتصدير وشحنها إلى مصانع الإلكترونيات وشركات الإصلاح والموزعين في جميع أنحاء العالم.

إن التحديد الواضح للمنتج قبل الشحن يمكن أن يقلل من مخاطر الإرجاع وأخطاء الشراء.

N210133271AC هو قاطع الرصاص B المستخدم في آلية القطع لمعدات الإدخال التلقائي RG131 المتوافقة. يقوم بتشذيب مادة الرصاص المكونة الزائدة أثناء عملية إدخال المكونات عبر الفتحة. يجب التحقق من موضع التثبيت الدقيق باستخدام دليل أجزاء الماكينة والقاطع الذي تمت إزالته.

لا. يتم تحديد الرقمين بشكل شائع على أنهما وجهان مختلفان لترتيب قطع الرصاص. يتم تحديد N210133270AC بشكل عام على أنه القاطع A، في حين يتم تعريف N210133271AC على أنه القاطع B. يجب على العملاء التحقق من الجانب المطلوب قبل تقديم الطلب.

يتطلب التثبيت عادة الفحص والتعديل الميكانيكي. يجب على فني الصيانة التحقق من اتجاه القاطع، وحالة التركيب، والمحاذاة، والخلوص، والحركة، وحالة القاطع المطابق. يجب إكمال اختبار السرعة المنخفضة قبل استئناف الإنتاج العادي.

يرجى تقديم رقم الجزء الكامل، وطراز الماكينة، والمعلومات التسلسلية للماكينة عند توفرها، وصور فوتوغرافية واضحة للقاطع القديم. تعد صور الجزء الأمامي والخلفي والجانبي وحافة القطع وفتحات التثبيت والموضع المثبت مفيدة بشكل خاص للمقارنة.

ينبغي النظر في الاستبدال عندما ينتج القاطع قطعًا غير مكتملة، أو أطوال سلكية غير منتظمة، أو نتوءات مفرطة، أو ضوضاء غير طبيعية، أو زيادة مقاومة القطع، أو تآكل الحواف المرئية، أو التقطيع، أو إنذارات الإنتاج المتكررة. يجب أيضًا فحص آلية القطع الكاملة قبل تثبيت أداة القطع الجديدة.
