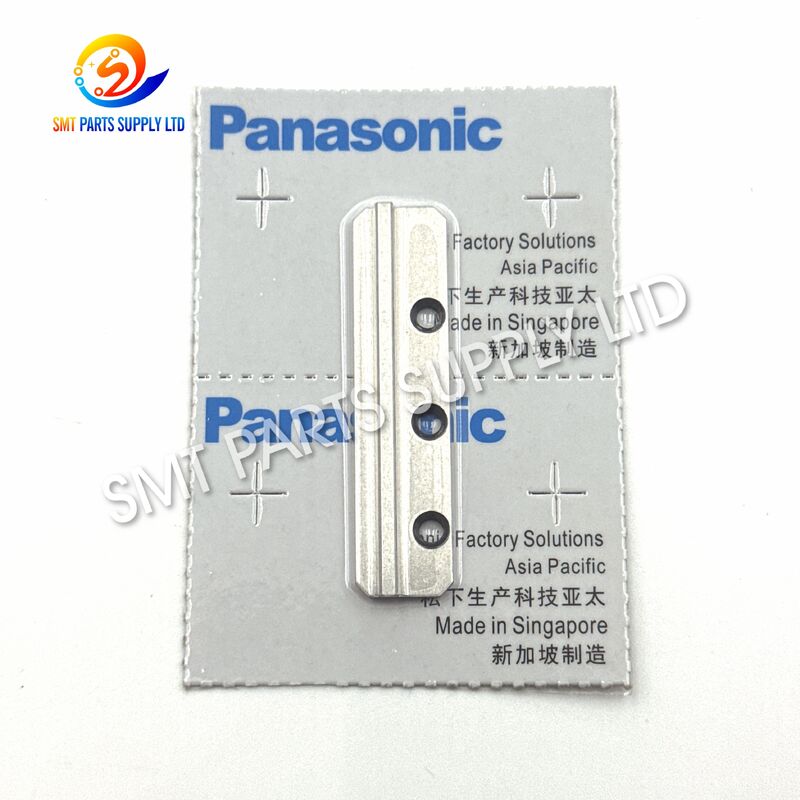

باناسونيك 102031203702 دليل دقيق لآلات الإدخال الأوتوماتيكية

باناسونيك 102031203702 دليل الدقة لآلة الإدخال بالذكاء الاصطناعي

دليل باناسونيك 102031203702 عبارة عن قطعة غيار ميكانيكية دقيقة تم تطويرها لمعدات إدخال المكونات الأوتوماتيكية عبر الفتحات. يتم تركيب الدليل داخل مجموعة التوجيه، أو القطع، أو التغذية، أو الإدخال المقابلة، ويساعد في التحكم في مسار حركة الأجزاء الميكانيكية المتصلة ويدعم تحديد المواقع القابل للتكرار أثناء الإنتاج المستمر.

قد يتسبب الدليل البالي أو التالف أو الملوث أو المثبت بشكل غير صحيح في حركة غير مستقرة أو احتكاك غير طبيعي أو التعامل غير المتسق مع المكونات أو التآكل المتسارع للأجزاء القريبة. يمكن أن يساعد استبدال المكون المتأثر بدليل 102031203702 المطابق بشكل صحيح في استعادة العلاقة الميكانيكية بين الدليل، والكاميرا المنزلقة، ولوحة التوجيه، والقاعدة، والأسطوانة، والقاطع، والدبوس، والزنبرك، والأجزاء الأخرى المرتبطة.

هذا المنتج مناسب لمصنعي الإلكترونيات، ومصانع تجميع ثنائي الفينيل متعدد الكلور، وأقسام صيانة آلات الإدخال، وشركات خدمات المعدات، وموزعي قطع الغيار. نظرًا لأن أجهزة Panasonic AI قد تحتوي على تكوينات وسنوات إنتاج ومراجعات تجميع مختلفة، يجب على العملاء التحقق من رقم الجزء الأصلي وطراز الماكينة وموضع التثبيت والأبعاد ومظهر الجزء القديم قبل الطلب.

يعمل الدليل ضمن نظام ميكانيكي متكرر. أثناء الإنتاج، قد يتعرض للحركة المستمرة والاهتزاز والاحتكاك والغبار وشظايا المكونات وبقايا مواد التشحيم وضغط التثبيت. حتى عندما تظل الآلة قيد التشغيل، فإن التآكل التدريجي يمكن أن يقلل من اتساق سطح التوجيه أو علاقة التثبيت.

قد تشير الحالات التالية إلى أن الدليل أو المجموعة المرتبطة به تتطلب إجراء فحص.

يمكن أن يؤدي الاتصال المتكرر بين المكونات المتحركة وسطح الدليل إلى تغيير منطقة الاتصال تدريجيًا. قد يؤثر التآكل غير المتساوي على مسار السفر المقصود ويخلق خلوصًا إضافيًا بين الأجزاء المتصلة.

يمكن أن يؤدي عدم كفاية التشحيم أو الشحوم الملوثة أو الجسيمات الغريبة أو التجميع غير الصحيح إلى زيادة الاحتكاك. قد تؤدي المقاومة المفرطة إلى حركة غير مستقرة أو ضوضاء أو اهتزاز أو تآكل متسارع.

يمكن أن تتداخل الخدوش أو الخدوش أو التشوه أو الحواف المتكسرة أو علامات التأثير مع الحركة السلسة. قد ينجم التلف عن انحشار أحد المكونات، أو الصيانة غير الصحيحة، أو التلامس غير المقصود للأداة، أو التخزين غير المناسب.

إذا تم تثبيت الدليل في الاتجاه الخاطئ، أو تم إحكام ربطه بشكل غير متساو، أو تم وضعه دون محاذاة مناسبة، فقد لا تتحرك الآلية المتصلة وفقًا لمسار التصميم الأصلي.

يمكن أن يتجمع الغبار وشظايا الرصاص المقطوعة وبقايا الزيت والجزيئات المعدنية الصغيرة حول الدليل والآلية ذات الصلة. يمكن أن يمنع التلوث الانزلاق السلس ويسبب تآكلًا موضعيًا.

قد تؤدي الكاميرا المنزلقة التالفة، أو لوحة التوجيه، أو الدبوس، أو الأسطوانة، أو الزنبرك، أو القاطع، أو الدعامة، أو القاعدة إلى نقل قوة غير طبيعية إلى الدليل. إن استبدال جزء واحد فقط دون التحقق من المجموعة المحيطة قد لا يحل المشكلة بأكملها.

قد تتسبب المكونات الموردة بشكل غير صحيح، أو الأسلاك المنحنية، أو إعدادات المواد غير الصحيحة، أو العوائق الميكانيكية في حدوث تأثير مفاجئ داخل آلية الإدخال. يجب فحص الدليل عند حدوث ازدحام أو تصادم خطير.

يهدف استبدال الدليل 102031203702 إلى استعادة علاقة التوجيه وتحديد المواقع الأصلية داخل المجموعة الميكانيكية ذات الصلة. يجب أن يتم الجمع بين الاستبدال الصحيح والتنظيف والفحص والمحاذاة والاختبار بدلاً من التعامل معه على أنه تغيير جزء معزول.

1. قم بإيقاف المعدات وفقًا لإجراءات السلامة في المصنع.
2. تسجيل إنذارات الجهاز الحالية وأعراض الإنتاج.
3. قم بتصوير موضع التثبيت الأصلي قبل التفكيك.
4. تحقق من الدليل القديم بحثًا عن الخدوش والتشوه والارتخاء والتآكل غير المتساوي.
5. افحص الكاميرا المنزلقة، ولوحة التوجيه، والقاعدة، والقاطع، والدبوس، والأسطوانة، والزنبرك، والقوس.
6. قم بإزالة الغبار وشظايا الرصاص وبقايا الشحوم وغيرها من الملوثات.
7. قارن الدليل الجديد بالجزء الذي تمت إزالته.
8. تأكد من رقم الجزء والملف الشخصي والثقوب والاتجاه وأسطح التثبيت.
9. قم بتثبيت الدليل دون فرض المكون أو تعديله.
10. قم بربط أدوات التثبيت بالتساوي وفقًا لإجراءات خدمة الماكينة.
11. تحقق يدويًا من الآلية للحصول على حركة سلسة وخالية من التداخل.
12. قم بإجراء اختبار السرعة المنخفضة قبل العودة إلى الإنتاج الطبيعي.
13. فحص عينة تجميعات ثنائي الفينيل متعدد الكلور والمكونات من خلال الفتحة.
14. تسجيل تاريخ الاستبدال لإدارة الصيانة الوقائية.

تعتمد النتيجة الفعلية على حالة الآلية الكاملة. إذا لم يكن الدليل هو المكون الوحيد الذي تم اهتراءه، فقد يلزم أيضًا استبدال أجزاء إضافية.

تم تصميم الدليل 102031203702 للاستخدام في صيانة معدات الإدخال التلقائي من نوع Panasonic/Panasert AI. تُستخدم هذه الآلات بشكل شائع لتثبيت المكونات الإلكترونية المحتوية على الرصاص في فتحات ثنائي الفينيل متعدد الكلور المُجهزة.

الدليل ليس مكونًا عالميًا. تعتمد ملاءمتها على سلسلة الماكينة الدقيقة، والتجميع الميكانيكي، ومراجعة الأجزاء، وموضع التثبيت.

اعتمادًا على تكوين الماكينة وعملية الإنتاج، قد تقوم معدات الإدخال التلقائي بمعالجة المكونات الإلكترونية المحتوية على الرصاص مثل:

لا يحدد الدليل نطاق المكونات الكامل بشكل مباشر. يحدد طراز الماكينة ورأس الإدخال والأدوات والبرنامج ونظام التغذية ومواصفات المكونات القدرة الإنتاجية الفعلية.

هذا المنتج مناسب لـ:

• مصانع تجميع ثنائي الفينيل متعدد الكلور تعمل على تشغيل خطوط الإدخال الأوتوماتيكية.
• مهندسو الإنتاج يديرون عمليات المكونات من خلال الفتحات.
• فرق صيانة المعدات المسؤولة عن أجهزة الذكاء الاصطناعي.
• تقوم شركات الخدمات بإصلاح معدات الإدخال ومعالجة الرصاص.
• يقوم مصنعو الإلكترونيات بإعداد مخزونات قطع الغيار المهمة.
• الموزعون في الخارج يقومون بتوريد مكونات ماكينات SMT وTHT.
• مصانع تقوم بترميم معدات الإدخال المستعملة من باناسونيك/باناسيرت.
• يبحث المشترون عن بديل دقيق محدد برقم القطعة 102031203702.

يوفر الدليل مرجعًا ميكانيكيًا متحكمًا فيه لحركة الأجزاء المرتبطة. أثناء دورة الماكينة، قد تنزلق الآليات المتصلة، أو تدور، أو تدفع، أو تقطع، أو تحدد موضعها، أو تعود وفقًا لبرنامج المعدات. يساعد الدليل في الحفاظ على هذه الحركة ضمن المسار المقصود.

قد يعمل الدليل كجزء من مجموعة تحتوي على عدة مكونات ميكانيكية. اعتمادًا على تكوين الجهاز، قد تتضمن العناصر ذات الصلة ما يلي:

• كاميرا الشريحة.
• لوحة إرشادية.
• قاعدة إرشادية.
• القاطع.
• القاطع الثابت.
• أسطوانة.
• دبوس.
• ربيع.
• رافعة.
• قوس.
• انتهازي.
• أجزاء الانحناء أو معالجة الرصاص.
• السحابات وتحديد موقع المكونات.

عند تشخيص الخلل، يجب فحص هذه الأجزاء كنظام ميكانيكي كامل. لا يمكن للدليل الجديد أن يعوض الدبوس الذي تم اهتراءه بشكل سيئ، أو الكامة التالفة، أو الحامل المثني، أو القاطع غير الصحيح، أو القاعدة السائبة.

• لا تقم بطرق الدليل أو طحنه أو ثنيه أو ثقبه أو تعديله.
• لا تجبر الجزء على وضع غير صحيح.
• حافظ على نظافة أسطح التلامس والتركيب.
• تأكيد اتجاه التثبيت الصحيح.
• تحقق مما إذا كانت دبابيس التثبيت والمثبتات في حالة جيدة.
• تشديد البراغي بالتساوي.
• تأكد من أن الأجزاء المتصلة تتحرك بحرية.
• استخدم فقط مادة التشحيم المحددة لتجميع الماكينة.
• منع الأدوات السائبة أو الجزيئات المعدنية من البقاء داخل الجهاز.

• قم بتحريك الآلية يدويًا حيثما يسمح إجراء الخدمة بذلك.
• تحقق من عدم وجود تداخل، أو مقاومة غير طبيعية، أو خلوص زائد.
• قم بتشغيل المعدات بسرعة منخفضة.
• راقب الدليل والآلية المتصلة خلال عدة دورات.
• تأكد من عدم وجود ضوضاء أو اهتزاز غير طبيعي.
• اختبار مع مواد الإنتاج المعتمدة.
• افحص المكونات المدرجة وحالة ثنائي الفينيل متعدد الكلور.
• إعادة الماكينة تدريجياً إلى سرعة الإنتاج الطبيعية.

يجب أن يكتمل التثبيت بواسطة أفراد صيانة مدربين على دراية بمعدات الإدخال التلقائي.

يعد الاختيار الصحيح للمنتج أمرًا ضروريًا لأن الأدلة المشابهة قد تحتوي على اختلافات بصرية أو أبعاد صغيرة فقط. المظهر المماثل لا يضمن قابلية التبادل.

يجب أن يكون رقم الجزء المطلوب102031203702. تجنب الطلب وفقًا لاسم المنتج "الدليل" وحده لأن الجهاز قد يحتوي على عدة مكونات دليلية مختلفة.

فحص الجزء الذي تمت إزالته بحثًا عن:

• تعريف محفور أو مطبوع.
• موضع فتحة التركيب.
• الملف الشخصي الخارجي.
• دليل شكل السطح.
• العرض والطول والسمك.
• الاتجاه الأيسر أو الأيمن.
• علامات الاتصال واتجاه التثبيت.

يمد:

• ماركة الآلة .
• نموذج الآلة.
• الرقم التسلسلي للآلة.
• سنة الصنع إن وجدت.
• اسم الجمعية.
• موقف التثبيت.
• الإنذار الحالي أو مشكلة الإنتاج.

إرسال صور واضحة تظهر:

1. الجزء القديم كاملا.
2. الجانب الأمامي.
3. الجانب العكسي.
4. الملف الجانبي.
5. موقف التثبيت.
6. التجمع الميكانيكي المحيط.
7. أي علامة أو تسمية.
8. قياس المسطرة أو الفرجار عند الضرورة.

إذا كان الدليل يعاني من تآكل شديد، فافحص الكاميرا المنزلقة واللوحة والقاعدة والقاطع والأسطوانة والدبابيس والينابيع والأقواس ذات الصلة. قد يؤدي استبدال المكونات البالية ذات الصلة معًا إلى توفير نتيجة صيانة أكثر استقرارًا.

إن توفير المعلومات الكاملة يسمح للمورد بتأكيد المنتج بشكل أكثر كفاءة ويقلل من الاتصالات المتكررة.

يجب فحص كل دليل مزود وفقًا لحالة المنتج المتفق عليها ومتطلبات الطلب.

تعتمد تفاوتات الأبعاد ودرجة المواد والصلابة والطلاء والمواصفات الهندسية التفصيلية على إصدار الإنتاج الفعلي. يجب على المشترين الذين يحتاجون إلى هذه البيانات تقديم رسم أو عينة أو متطلبات فنية رسمية قبل تقديم الطلب.

يعد الدليل 102031203702 مكونًا ميكانيكيًا دقيقًا ويجب حمايته من الصدمات والرطوبة والتلوث والحركة غير المنضبطة أثناء النقل.

1. التفتيش البصري النظيف.
2. غلاف وقائي فردي.
3. عبوة داخلية مقاومة للرطوبة.
4. توسيد مضاد للتصادم.
5. ملصق تعريف رقم الجزء.
6. كرتونة تصدير قوية.
7. ملصق الشحن الخارجي.
8. التحقق من الكمية النهائية.

تعتمد تكلفة الشحن ووقت التسليم على الوجهة والكمية وحجم العبوة والإجراءات الجمركية وطريقة النقل المحددة.

يمكن أن تتعرض خطوط الإنتاج لوقت توقف كبير عند عدم توفر جزء ميكانيكي صغير. يجب على المشترين الذين يقومون بتشغيل معدات إدخال الذكاء الاصطناعي القديمة وضع خطة لقطع الغيار بناءً على كمية الماكينة وساعات التشغيل وتاريخ الصيانة ووقت التسليم المحلي.

يجب تحديد الكمية المطلوبة من قبل فريق صيانة المصنع. لا يمكن تطبيق فترة استبدال عامة على كل آلة لأن التآكل يعتمد على حجم الإنتاج وحالة المواد وجودة الصيانة وتكوين المعدات.

عادةً ما يحتاج المشترون الصناعيون إلى مكون محدد بدلاً من فئة المنتج العامة. نقوم بتنظيم الاستفسارات باستخدام رقم الجزء الدقيق لدعم التعرف بشكل أسرع.

يمكن للعملاء إرسال ملصقات الماكينة وصور الأجزاء القديمة والأبعاد وصور موضع التثبيت للتحقق منها قبل تقديم الطلب.

المصانع المختلفة لها ميزانيات ومتطلبات صيانة مختلفة. يمكن ذكر شروط المنتج المتاحة بشكل منفصل للمقارنة.

يمكن للمشترين الجمع بين الأدلة والقواطع والكاميرات والألواح والدبابيس والينابيع والبكرات والأحزمة وأجهزة الاستشعار والمحركات والألواح والصمامات وأجزاء الماكينة الأخرى في استفسار واحد.

يمكن ترتيب التغليف الوقائي وملصقات أرقام الأجزاء والفواتير التجارية وقوائم التعبئة وخيارات الشحن الدولية للعملاء في الخارج.

هدفنا ليس فقط توفير رقم القطعة ولكن أيضًا مساعدة العملاء على تقليل أخطاء الاختيار، وتقصير اتصالات الصيانة، واستعادة الإنتاج بكفاءة.

ج:تم تحديد رقم القطعة 102031203702 كدليل ميكانيكي مستخدم في معدات آلة الإدخال التلقائية من Panasonic/Panasert AI. إنه ينتمي إلى فئة الأجزاء الميكانيكية ذات الصلة بالدليل والإدراج. يجب التأكد من موضع التثبيت الدقيق باستخدام الجزء الذي تمت إزالته وطراز الماكينة وصور التجميع.

ج:تربط قوائم قطع الغيار العامة هذا الدليل بتطبيقات ماكينات الإدخال التلقائي من Panasonic/Panasert، بما في ذلك قوائم الأجزاء ذات الصلة بـ JVK، في حين يشير بعض الموردين أيضًا إلى معدات AV131. نظرًا لأن التكوينات والمراجعات قد تختلف، فلا ينبغي استخدام طراز الجهاز وحده كمعيار التوافق الوحيد. يرجى تأكيد رقم الجزء الأصلي ومكان التثبيت.

ج:قد تتوفر خيارات العرض الأصلية الجديدة والمتوافقة. يعتمد التوفر على المخزون الحالي والكمية المطلوبة. سيوضح عرض الأسعار الرسمي حالة المنتج المعروض بوضوح حتى يتمكن المشتري من تحديد الخيار المناسب.

ج:يرجى تقديم رقم الجزء 102031203702، والكمية المطلوبة، وحالة المنتج المفضلة، وطراز الآلة، والرقم التسلسلي للآلة عندما يكون ذلك متاحًا، وصور الأجزاء القديمة، وصور موضع التثبيت، وبلد الوجهة. يوصى بالأبعاد عندما لا يكون للجزء الموجود أي تعريف واضح.

ج:يمكن استبداله بشكل فردي عندما تظل المكونات المحيطة في حالة جيدة. ومع ذلك، قد يشير التآكل الشديد للدليل إلى وجود مشاكل في الكامة، أو اللوحة، أو القاعدة، أو القاطع، أو الأسطوانة، أو الدبوس، أو الزنبرك، أو الدعامة، أو المحاذاة. يوصى بشدة بفحص الآلية الكاملة قبل التثبيت.

أبحث عنباناسونيك 102031203702 دليل آلة الإدراج AI؟

من فضلك أرسل لنا المعلومات التالية للحصول على عرض أسعار سريع ودقيق:

• رقم القطعة المطلوبة.
• الكمية المطلوبة.
• الأصلي-الجديد أو المتوافق-المتطلبات الجديدة.
• طراز الجهاز والرقم التسلسلي.
• صور واضحة للدليل القديم.
• صور من موقف التثبيت.
• بلد الوجهة والرمز البريدي.
• جدول التسليم المطلوب.
• قائمة الاستفسار الكاملة عن قطع الغيار، إن وجدت.

نقوم بتوريد قطع غيار ماكينات الإدخال التلقائي للصيانة، واستعادة الإنتاج، والاستبدال الوقائي، والتوزيع الدولي.

اتصل بنا اليوم للتحقق من المخزون، ومقارنة ظروف المنتج المتاحة، واستلام صور الفحص، والحصول على عرض أسعار التصدير.

إشعار التوافق المهم:
يتم استخدام أسماء الأجهزة ذات الصلة من Panasonic فقط لتحديد مدى توافق المنتج وتطبيق قطع الغيار المشار إليه. يجب على المشترين التحقق من رقم الجزء وتكوين الجهاز والأبعاد وموضع التثبيت قبل الشراء. يخضع توفر المنتج وحالته والضمان ووقت التسليم لعرض الأسعار النهائي.
