Panasonic N210098763AB ذراع المقبض الصلب الدقيق لـ CM602 و NPM مع إشراك ميكانيكي

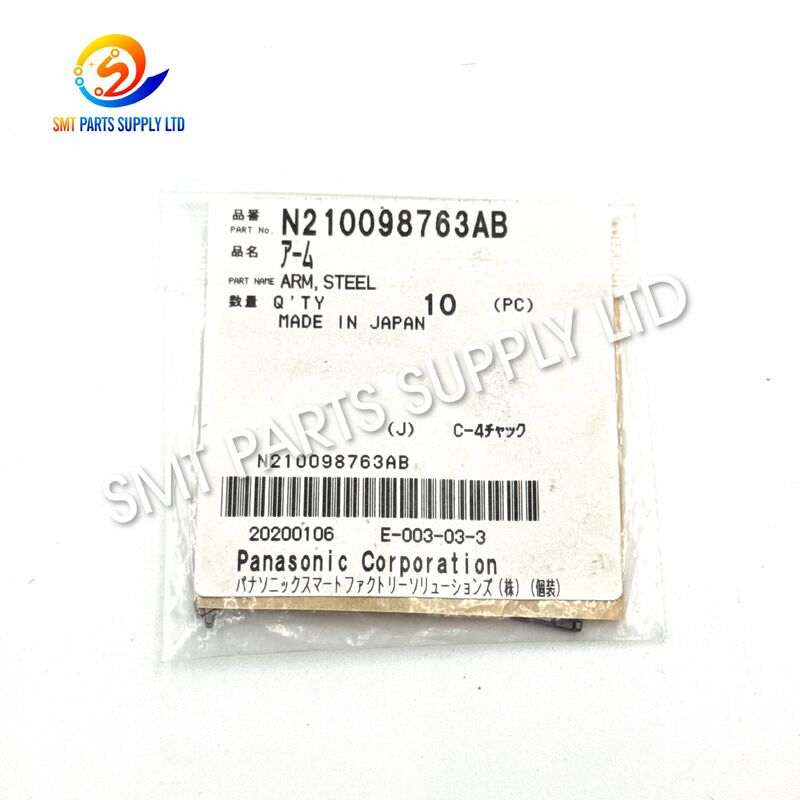

باناسونيك N210098763AB ذراع المشبك الفولاذي لحامل CM602 NPM

إن ذراع المشبك الفولاذي N210098763AB من باناسونيك عبارة عن قطعة غيار ميكانيكية دقيقة مدرجة بشكل شائع في مجموعات حامل آلة التنسيب CM602 وNPM SMT. تم وصفه أيضًا في كتالوجات الأجزاء على أنه "ARM أو STEEL" أو "Clamp Arm" أو "Holder 12 Clamp Arm". والغرض الأساسي منه هو توفير مشاركة ميكانيكية خاضعة للرقابة داخل آلية حامل الفوهة أو رأس الموضع المطبقة.

أثناء إنتاج الإلكترونيات بكميات كبيرة، تقوم مكونات رأس الموضع بإكمال الآلاف من حركات التشغيل. قد تؤثر الحركة المتكررة أو التلوث أو التأثير الميكانيكي أو التثبيت غير الصحيح أو التآكل في الأجزاء المحيطة على حركة ذراع المشبك وتعشيقه. يمكن أن يساعد استبدال الذراع المنحنية أو البالية أو المتشققة أو التالفة في استعادة التشغيل الميكانيكي لمجموعة الحامل بعد فحص آلية الرأس الكاملة.

للحصول على طلب دقيق، يجب على العملاء تقديم رقم الجزء الكاملN210098763ABونموذج الماكينة ومواصفات رأس الموضع والكمية المطلوبة وصور فوتوغرافية للمكون الموجود. يعد CM602 وNPM أكثر التطبيقات المدرجة باستمرار، ولكن يجب التحقق من التوافق مقابل مجموعة الحامل المثبتة وقائمة أجزاء الماكينة قبل الشراء.

يتم تحديد مرجع N210098763AB باستمرار في قوائم أجزاء SMT المستقلة كذراع مشبك فولاذي مرتبط بتطبيقات حامل CM602 وNPM.

يستخدم الذراع هيكلًا فولاذيًا مدمجًا مناسبًا للحركة الميكانيكية المتكررة داخل آلية الحامل المتوافقة. يساعد شكله الصلب في الحفاظ على هندسة المشاركة المطلوبة عند تثبيت المكون بشكل صحيح.

رقم الجزء الكاملN210098763ABيسمح لفرق الصيانة بتمييز هذا المكون عن الأذرع المشابهة بصريًا المستخدمة في الرؤوس أو الحوامل أو أجيال الآلات الأخرى.

يرتبط هذا الجزء بقسم التثبيت الميكانيكي الخاص بحامل الفوهة أو مجموعة رأس الموضع بدلاً من وحدة التغذية أو المحرك المؤازر أو لوحة التحكم أو الصمام أو نظام الاستشعار.

يمكن تخزين ذراع المشبك كجزء من مخزون صيانة SMT لإصلاح المعدات والخدمة المخططة والاستبدال في حالات الطوارئ.

المنتج صغير الحجم ويمكن تعبئته بشكل فردي أو دمجه مع أجزاء أخرى من ماكينات SMT، مما يساعد المصانع الخارجية على تقليل تكاليف الشحن المنفصلة.

يمكن للعملاء إرسال معلومات الماكينة وصور الأجزاء القديمة قبل الطلب. يساعد هذا في تحديد الاختلافات المحتملة في تكوين الرأس وموضع الحامل ولاحقة المراجعة وأبعاد المكونات.

يعمل ذراع المشبك كجزء من مجموعة ميكانيكية متحركة. قد يتطلب الأمر استبدالًا عندما يكشف الفحص عن تلف مادي، أو تآكل مفرط، أو ضعف الحركة، أو تعشيق غير صحيح.

يمكن أن تؤدي دورات التثبيت والتحرير المتكررة إلى تآكل منطقة تلامس الذراع أو القسم المحوري أو سطح التثبيت أو حافة التثبيت تدريجيًا.

قد يعتمد معدل التآكل على:

• ساعات الإنتاج اليومية
• تردد دورة التنسيب-الرأس
• جودة صيانة الماكينة
• نظافة مجموعة الحامل
• حالة الربيع ذات الصلة
• محاذاة الحامل
• تصادمات المكونات السابقة
• ممارسات التشحيم عند الاقتضاء

قد تغير منطقة الاتصال البالية كيفية تعشيق الذراع لمكون الحامل ذي الصلة.

قد يؤدي اصطدام الفوهة، أو سقوط مجموعة الرأس، أو الحركة اليدوية القسرية، أو الاستخدام غير الصحيح للأداة، أو وجود مادة غريبة داخل الآلية إلى ثني الذراع أو إتلافه.

حتى التشوه الطفيف يمكن أن يسبب:

• حركة مقيدة
• الاتصال غير المتكافئ
• مشاركة حامل غير صحيحة
• التدخل الميكانيكي
• ضجيج التشغيل غير عادي
• إنذارات الحامل المتكررة
• التآكل المتسارع للأجزاء المحيطة

لا ينبغي تقويم الذراع المنحنية بشكل واضح وإعادة استخدامها دون تقييم فني مناسب.

يمكن أن يتجمع الغبار أو بقايا الشحوم أو المواد اللاصقة أو أجزاء المكونات المكسورة أو أي تلوث آخر حول آلية الحركة.

التلوث قد:

• زيادة الاحتكاك
• تقييد سفر الذراع
• منع المشاركة الكاملة
• تلف أسطح التلامس
• خلق حركة غير متساوية
• تؤثر على عمل عودة الربيع

يجب أن يتم التنظيف وفقًا لإجراءات صيانة الماكينة.

قد يعمل الذراع الفولاذي مع زنبرك أو آلية إرجاع أخرى. يمكن أن يتسبب الزنبرك الضعيف أو المكسور أو المفقود أو المثبت بشكل غير صحيح في حركة غير طبيعية للذراع.

إن استبدال الذراع فقط قد لا يحل المشكلة عند تلف الزنبرك.

قد يؤدي الحامل التالف أو العمود أو الدبوس المحوري أو الجلبة أو برغي التثبيت أو كتلة التلامس إلى وضع قوة غير طبيعية على ذراع المشبك.

يجب فحص المجموعة الميكانيكية بالكامل قبل تثبيت البديل.

قد يفشل الذراع قبل الأوان عند تثبيته:

• في الاتجاه الخاطئ
• في وضع حامل غير صحيح
• مع السحابة الخاطئة
• مع ربيع غير مناسب
• تحت قوة تشديد المفرطة
• دون تصريح كاف
• مع التلوث المحاصرين تحتها
• مع المكونات المحيطة غير متطابقة

تصوير التجميع الأصلي قبل التفكيك يمكن أن يقلل من أخطاء التثبيت.

قد تكون هذه الأعراض أيضًا ناجمة عن أجزاء أخرى في مجموعة رأس الموضع. يوصى بإجراء فحص ميكانيكي كامل قبل تحديد المكون الذي يجب استبداله.

يوفر تثبيت ذراع المشبك N210098763AB المطابق بشكل صحيح حلاً عمليًا للإصلاح عندما يتم التأكد من أن الذراع الموجود متآكل أو تالف أو مشوه أو مفقود.

يجب أن يتطابق الذراع البديل مع المطلوب:

• الشكل العام
• سمك المادة
• حجم الثقب المحوري
• الملف الشخصي للاتصال
• اتجاه التركيب
• موقف الحامل
• نقطة خطوبة الربيع
• تكوين الرأس

المظهر المماثل وحده لا يؤكد قابلية التبادل.

يجب كتابة الكود الكامل على النحو التالي:

N210098763AB

اللاحقة النهائية مهمة. لا ينبغي للمشترين أن يطلبوا إلا بأوصاف مثل "ذراع NPM" أو "مشبك CM602" أو "ذراع الحامل".

يمكن استخدام الجزء من أجل:

• الصيانة التصحيحية للآلة
• خدمة التنسيب الوقائية
• إصلاح آلية حامل الفوهة
• تجديد الآلة المستعملة
• تجهيز قطع غيار خطوط الإنتاج
• استبدال المكونات الميكانيكية التالفة
• مخزون الصيانة للمصانع في الخارج
• مخزونات شركة خدمات المعدات

إن توفير صورة الجزء القديم ومعلومات الماكينة يسمح للمورد بمقارنة الهيكل المرئي قبل الشحن.

تشمل الصور الموصى بها ما يلي:

يتم إدراج N210098763AB بشكل متسق كذراع مشبك لمعدات CM602 وNPM. يربط مرجع الأجزاء الأوسع أيضًا الكود بتكوينات NPM-TT2 وNPM-W2 وCM402 وCM212 وDT401. ونظرًا لأن قائمة النماذج الأوسع هذه ليست متسقة عبر كل كتالوج، فيجب على المشترين التعامل معها كمرجع للتحقق فقط وليس كدليل على التوافق العالمي.

تصف معلومات المنتج الرسمية من باناسونيك معدات NPM كآلات وضع معيارية تستخدم تكوينات مختلفة لرأس الوضع. وهذا هو أحد الأسباب التي تجعل سلسلة الماكينات وحدها قد لا تكون كافية لاختيار قطع الغيار.

يظهر N210098763AA وN210007284AB بجانب N210098763AB في بعض قوائم قطع الغيار SMT، ولكن لا ينبغي تقديم هذه المراجع كبدائل مضمونة. يجب التحقق من اللاحقة والملف الشخصي وتكوين الرأس وموضع التثبيت بشكل منفصل.

يتم تسويق الذراع بشكل شائع لتطبيقات حامل CM602. يمكن استخدامه عندما يتم التأكد من أن الذراع المثبت هو N210098763AB ويتطلب الاستبدال بسبب التآكل أو التلف المادي.

يتم أيضًا إدراج الجزء بشكل شائع في معدات وضع NPM. يجب تضمين تكوين جهاز NPM الدقيق وتكوين الرأس في الاستفسار لأن نماذج NPM المختلفة يمكنها استخدام رؤوس وضع مختلفة وتجميعات ميكانيكية.

يمكن أخذ N210098763AB في الاعتبار عندما يؤكد الفحص وجود ذراع تالف داخل آلية حامل الفوهة أو حامل المشبك ذي الصلة.

يجب فحص الأجزاء التالية في نفس الوقت:

• جسم حامل
• عودة الربيع
• دبوس محوري
• برغي التثبيت
• رمح أو جلبة
• سطح الاتصال
• تجميع الفوهة
• وصلات هوائية حول الرأس
• أجهزة الاستشعار المتعلقة بتحديد موضع الحامل
• توقفات ميكانيكية

يمكن للمصانع التي تشغل آلات متوافقة أن تحتفظ بأذرع المشبك التي تم التحقق منها في مخزون الصيانة.

قد تتضمن خطة المخزون العملية ما يلي:

قد تستخدم شركات خدمات معدات SMT الذراع عند إعادة بناء الرؤوس المتوافقة أو إعداد الآلات المستعملة لإعادة بيعها.

قبل الانتهاء من عملية التجديد، يجب على الفنيين التحقق مما يلي:

• حركة ميكانيكية حرة
• الاتجاه الصحيح للذراع
• مشاركة حامل
• عمل عودة الربيع
• معايرة الرأس
• تشغيل الفوهة
• حالة إنذار الآلة
• نتائج التنسيب التجريبي

يمكن لذراع المشبك هذا دعم أنشطة الصيانة في:

• مصانع خدمات تصنيع الإلكترونيات
• مرافق إلكترونيات السيارات
• مصانع الالكترونيات الاستهلاكية
• الشركات المصنعة للتحكم الصناعي
• مصانع معدات الاتصالات
• شركات تجميع LED
• خطوط إنتاج إلكترونيات القوى
• مصانع لوحات التحكم في الأجهزة
• تصنيع الإلكترونيات الطبية
• مراكز اصلاح معدات SMT
• شركات توزيع قطع الغيار
• شركات تجديد المعدات المستعملة

N210098763AB هو مكون ميكانيكي سلبي. لا يقوم بتوليد حركة كهربائية أو هوائية أو تحركها محركات من تلقاء نفسه.

يظل الذراع في موضعه المحدد داخل مجموعة الحامل. يمكن الحفاظ على موضع الراحة الخاص بها بواسطة زنبرك، أو هيكل محوري، أو هندسة حامل، أو مكون ميكانيكي آخر.

أثناء تسلسل تشغيل الماكينة، يتم نقل القوة من خلال آلية وضع الرأس ذات الصلة.

اعتمادًا على تصميم الرأس الدقيق، قد تتسبب هذه القوة في قيام الذراع بما يلي:

• تناوب
• يحول
• يفتح
• يغلق
• يحتفظ
• يطلق
• اتصل بالمالك
• العودة إلى وضعها الأصلي

يقوم سطح التلامس بالذراع بإشراك مكون الحامل المطابق. تسمح الأبعاد والمحاذاة الصحيحة للآلية بالحفاظ على العلاقة الميكانيكية المطلوبة.

عند إزالة قوة التشغيل أو عكسها، يتحرك الذراع بعيدًا عن موضع الاشتباك.

قد يساعد الزنبرك أو المكونات ذات الصلة في إعادته إلى وضعه الطبيعي.

تتكرر الحركة أثناء الإنتاج. تعتمد العملية الموثوقة على:

• هندسة الذراع الصحيحة
• التثبيت السليم
• تنظيف الأسطح الملامسة
• خلوص محوري مناسب
• حالة الربيع الصحيحة
• السحابات الآمنة
• مكونات الحامل غير التالفة
• التعديل المناسب للآلة

يعتمد الترتيب الدقيق للمكونات على نموذج رأس الموضع.

شرط الاختيار الأول هو التطابق التام مع:

N210098763AB

لا تحذف النهائيأ.بلاحقة.

بدلاً من كتابة "NPM" فقط، قم بتوفير التعيين الكامل للجهاز.

قد تشمل الأمثلة ما يلي:

• CM602
• سلسلة NPM الدقيقة
• NPM-W2
• NPM-TT2
• نموذج آخر معروض في قائمة مكونات الصنف للمعدات

يساعد النموذج الكامل في مراجعة التوافق ولكنه لا يحل محل التحقق من رقم الجزء.

قم بتوفير مواصفات الرأس أو ملصق تعريف الرأس أو كمية الفوهة أو رمز تجميع الحامل.

يمكن تجهيز نفس منصة الماكينة بأكثر من نوع رأس واحد.

تحقق من الاستبدال مقابل الذراع التي تمت إزالتها لمعرفة ما يلي:

يجب التعامل مع كتالوج أجزاء الماكينة أو قائمة المواد كمرجع الاختيار المفضل.

حيثما أمكن، توفير:

• الرقم التسلسلي للآلة
• الرقم التسلسلي للرأس
• رمز التجميع
• مخطط الأجزاء المتفجرة
• رقم الجزء الموجود
• سجل الشراء السابق

يجب على العميل مراجعة الحالة المعروضة قبل تقديم الطلب.

يجب تأكيد حالة التوريد في عرض الأسعار.

قد تشمل الطلبات المحتملة ما يلي:

• اصلي جديد
• اصلي مستعمل
• مجدد
• جديد متوافق

يجب على العميل مراجعة الحالة المعروضة قبل تقديم الطلب.

اذكر كلاً من كمية الإصلاح الفوري وكمية المخزون الاحتياطي المتوقعة.

على سبيل المثال:

أرسل بلد الوجهة والرمز البريدي والبريد السريع المفضل وتاريخ التسليم المطلوب.

تسمح هذه المعلومات للمورد بحساب:

• خيارات الشحن المتاحة
• تكلفة الشحن المقدرة
• متطلبات التعبئة
• وقت العبور المقدر
• إمكانيات الشحن الموحدة

قبل طلب عرض الأسعار، قم بإعداد المعلومات التالية:

تساعد المعلومات الكاملة على تقليل التأخير والشحنات غير الصحيحة.

يجب أن يُظهر سجل الطلب وملصق التعبئة الرمز الكاملN210098763AB.

يجب فحص الذراع للتأكد من:

• الانحناء المرئي
• الشقوق
• حواف مكسورة
• خدش شديد
• تآكل
• تلوث
• علامات إصلاح غير طبيعية
• مناطق التركيب المتضررة

عندما تتوفر عينة مرجعية، يمكن مقارنة الذراع المزود بملف العينة وسمكها وموضع الثقب وشكل الاتصال.

يجب التحقق من الثقب المحوري وقسم الاتصال وواجهة الزنبرك واتجاه التثبيت بحثًا عن أي تناقضات واضحة.

يجب التحقق من كمية التعبئة مقابل أمر الشراء وقائمة التعبئة.

يجب حماية المنتج من:

• تأثير
• ضغط
• الخدش
• رُطُوبَة
• الصدأ
• الخلط مع أرقام الأجزاء الأخرى
• فقدان المكونات الصغيرة

يجب أن يتم الانتهاء من التثبيت بواسطة فنيي صيانة SMT المدربين.

1. قم بإيقاف تشغيل الجهاز باستخدام إجراء إيقاف التشغيل المعتمد.
2. عزل الطاقة الكهربائية والهوائية عند الحاجة.
3. حرك رأس الوضع إلى موضع صيانة آمن.
4. قم بتسجيل هيكل الحامل الحالي قبل التفكيك.
5. التقط صوراً لأوضاع الذراع والربيع والحامل والقفل.
6. قم بإزالة الذراع الموجود باستخدام الأدوات المناسبة.
7. افحص الذراع الذي تمت إزالته بحثًا عن التآكل أو الشقوق أو الانحناء.
8. تحقق من الحامل والدبوس المحوري والزنبرك والمسامير والمكونات المحيطة.
9. قم بتنظيف منطقة التثبيت بعناية.
10. قارن الذراع الجديد بالمكون الذي تمت إزالته.
11. تأكيد اتجاه التثبيت الصحيح.
12. قم بتثبيت الذراع دون استخدام القوة المفرطة.
13. أعد تثبيت الزنبرك والمكونات ذات الصلة بشكل صحيح.
14. تأكد من أن الآلية تتحرك بحرية.
15. معايرة الجهاز كاملة عند الاقتضاء.
16. قم بتشغيل الجهاز في وضع الصيانة أو الاختبار.
17. تأكد من عدم وجود إنذار ذي صلة.
18. إجراء اختبار الإنتاج الخاضع للرقابة.
19. أعد فحص التجميع بعد دورة الاختبار.
20. سجل الاستبدال في سجل الصيانة.

اتبع دائمًا دليل الصيانة المعتمد وإجراءات السلامة في مكان العمل الخاصة بالجهاز المحدد.

تنظيف الآلية وفقا لجدول الصيانة. لا تستخدم مواد كيميائية غير مناسبة أو أدوات كاشطة على الأسطح الدقيقة.

تحقق من:

• هيكل عازمة
• الشقوق
• تركيب فضفاض
• ارتداء غير متساو
• تآكل
• حركة مقيدة
• علامات اتصال غير طبيعية

قد يبدو الذراع تالفًا لأن الزنبرك المرتبط به ضعيف أو مكسور أو تم تركيبه بشكل غير صحيح.

لا تجبر الحامل على تجاوز نطاق السفر الطبيعي. قد تؤدي القوة المفرطة إلى إتلاف الذراع أو الحامل أو الزنبرك أو القسم المحوري.

يجب أن يحتوي السجل المفيد على:

• رقم الآلة
• الرقم التسلسلي للآلة
• نموذج الرأس
• تاريخ الفشل
• الأعراض المرصودة
• تمت إزالة رقم الجزء
• رقم الجزء المثبت
• اسم فني
• نتيجة الاختبار
• تاريخ فحص المتابعة

الاحتفاظ بقطع الغيار:

• في أكياس ذات علامات فردية
• في بيئة جافة
• بعيدا عن المواد المسببة للتآكل
• محمية من التأثير
• مفصولة برقم الجزء
• داخل خزانة قطع الغيار المغلقة

يتم تأكيد تكلفة الشحن ووقت التسليم وتوافر الشحن وفقًا للوجهة ووزن العبوة وكمية الطلب والخدمة المحددة.

نحن نركز على قطع الغيار للتجميع الإلكتروني ومعدات إنتاج SMT.

يمكن للعملاء تقديم رقم الجزء وطراز الماكينة وصور المنتج قبل الطلب.

يمكن تعبئة N210098763AB بالعناصر الأخرى المطلوبة، بما في ذلك:

• فوهات سمت
• أجزاء المغذية
• المرشحات
• أجهزة الاستشعار
• الصمامات
• المحركات
• السائقين
• لوحات التحكم
• أحزمة
• الكابلات
• أصحاب
• الينابيع
• محامل
• أجزاء الآلة الميكانيكية

نحن ندعم الاستفسارات الواردة من أوروبا وأمريكا الشمالية وجنوب شرق آسيا والأسواق الخارجية الأخرى.

يمكن أن يحدد الاقتباس:

• حالة العرض
• رقم الجزء
• كمية
• سعر الوحدة
• مهلة
• طريقة التعبئة
• خيار الشحن
• شروط الدفع
• شروط الضمان

يتم تصنيف المكونات الميكانيكية الصغيرة وحمايتها لتقليل الضرر أو الخلط أثناء النقل الدولي.

N210098763AB عبارة عن ذراع مشبك ميكانيكي فولاذي مدرج بشكل شائع في مجموعات حامل آلة التنسيب CM602 وNPM المتوافقة. إنه يدعم حركة التثبيت أو الاحتفاظ بالآلية الميكانيكية ذات الصلة.

ولا ينبغي افتراض أي توافق عالمي. يمكن لآلات NPM استخدام رؤوس وضع مختلفة وتكوينات حامل. يرجى تقديم طراز الماكينة الدقيق ومواصفات الرأس وقائمة مكونات الصنف للمعدات وصور الأجزاء القديمة قبل الطلب.

ولا ينبغي افتراض إمكانية التبادل المباشر. على الرغم من ظهور كلا المرجعين في قوائم الأجزاء ذات الصلة، إلا أنه يجب التحقق من اللاحقة والأبعاد والملف التعريفي وموضع الحامل وتكوين المعدات قبل الاستبدال.

يرجى تقديم N210098763AB والكمية المطلوبة وطراز الماكينة ونوع الرأس وحالة التوريد المفضلة وبلد الوجهة والرمز البريدي وصور واضحة للمكون الحالي وموقع التثبيت.

نعم. يرجى إرسال أرقام الأجزاء وكميات الفوهات أو الحوامل أو الزنبركات أو المرشحات أو الصمامات أو أجهزة الاستشعار أو الأحزمة أو المحركات أو المحركات أو أجزاء التغذية أو لوحات التحكم المطلوبة لإجراء الفحص والتعبئة الموحدة.

يرجى إرسال رقم الجزء الكامل والكمية وطراز الماكينة ومعلومات رأس الموضع والوجهة وصور المنتج للحصول على عرض أسعار دقيق.
