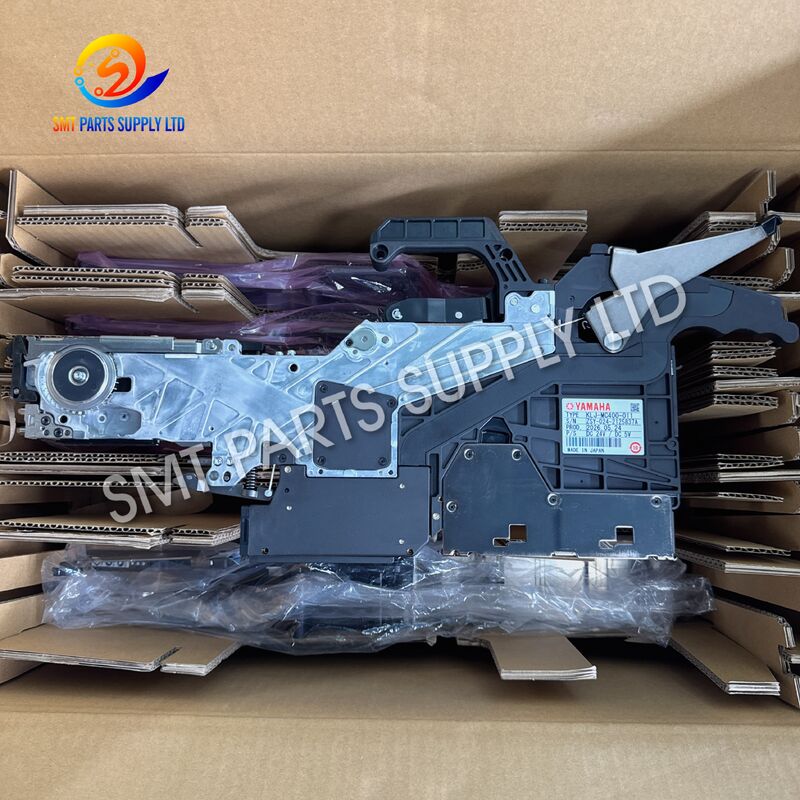

ياماها ZS KLJ-MC400-011 وحدة تغذية إلكترونية 24 مم لـ YSM20R

ياماها ZS KLJ-MC400-011 24 ملم المغذية الإلكترونية لYSM20R

الـياماها ZS KLJ-MC400-011 24 ملم المغذية الإلكترونيةمصممة لتزويد المكونات المعبأة بشريط حامل من 24 مم إلى معدات وضع SMT متوافقة.أنه يوفر التقدم شريط التحكم بحيث يتم وضع كل جيب مكون بدقة في نقطة التقاط لرأس التثبيت.

عائلة KLJ-MC400 تم تحديدها في الوثائق التقنية لـ YAMAHA على أنهازيدس فيدر أساي 24 ملمأبعاد المغذيات الموثقة هي ما يقرب507mm × 228mm × 31.5mm، وزنها حوالي1.47 كجم. يدعم شريط حامل من 24 ملم مع سمك شريط أقصى 0.6 ملم وإعدادات مساحة التغذية من 2 ملم إلى 32 ملم.

بالنسبة لمصنعي الإلكترونيات الذين يعملون على خطوط SMT المختلطة المكونات ، يساعد المغذّي المختار بشكل صحيح في الحفاظ على وضع الشريط المتسق ، والاستلام المستقر للمكونات وتغييرات الإنتاج الفعالة.

السبب

مشاكل الإنتاج المتعلقة بالمغذيات غالبا ما تكون ناتجة عن التآكل الميكانيكي، ومواصفات الشرائط غير الصحيحة، والتلوث، ودلائل الشرائط المتضررة أو اختيار المغذيات غير المناسب.

يمكن أن يؤدي المغذى الذي لا يقدم الشريط الناقل باستمرار إلى وصول جيب المكون إلى خارج موقف التقاط المقصود. وهذا يمكن أن يسهم في أخطاء التقاط ، وفقدان المكونات ،توقف الآلة أو تدخل المتكرر للمشغل.

العرض الخاطئ للمغذيات مشكلة شائعة أخرى.يجب مطابقة المغذية المصممة للشريط الناقل 24 ملم مع عرض الشريط الصحيح وتكوين بكرة بدلا من استبدالها بمغذية غير متوافقة.

يمكن أن يؤثر التآكل في آلية نقل الشريط أيضًا على قابلية التكرار بعد الاستخدام الممتد في الإنتاج.مسار الشريط والمقاطع المتحركة لذلك مهم للحفاظ على التشغيل المتسق.

الحل

الـطعام KLJ-MC400-011 ZS 24mmيوفر حلًا خاصًا لتغذية المكونات الموردة في شريط ناقل مدرج من 24 مم.

آلية التغذية الإلكترونية لها تقدم الشريط وفقًا للموقع الذي تم تكوينه لحزمة المكون. يقدم المغذّي جيوب مكونات متتالية في موقف التقاط الآلة ،يسمح لرأس التثبيت بإزالة المكونات أثناء الإنتاج الآلي.

يدعم المغذّي مجموعة واسعة من مساحات الشريط، مما يجعله مناسبًا لأطوال مختلفة من حزم المكونات مع الحفاظ على نفس عرض الشريط الناقل البالغ 24 مم.

يمكن أن يساعد استخدام سلسلة التغذية الصحيحة المستخدمين على تحقيق معالجة مواد أكثر استقراراً ، والحد من تعديلات وضع الشريط غير الضرورية وتحسين كفاءة إعداد التغذية أثناء إعداد الخط.

المواصفات

المواصفات الأبعاد والشريطية ومواصفات مساحة التغذية أعلاه مدرجة لعائلة KLJ-MC400-00X 24mm ZS في وثائق مرجعية YSM20R.

مقارنة سلسلة ZS Feeder

تحدد معلومات مرجعية YAMAHA KLJ-MC400 باعتبارها عائلة المغذيات ZS البالغة 24 ملم وتدرج عائلات المغذيات KLJ الأوسع تدريجياً للشرائط الحاملة 32 ملم و 44 ملم و 56 ملم و 72 ملم.

التطبيق

المغذية YAMAHA ZS KLJ-MC400-011 مخصصة لإنتاج SMT الآلي حيث يتم توفير المكونات الإلكترونية فيشريط حامل من 24 ملم.

يمكن استخدامه للمكونات التي تتطلب أبعاد الحزمة شكل حامل أوسع من شريط 8 ملم أو 12 ملم أو 16 ملم القياسي. يمكن أن تشمل التطبيقات النموذجية دوائر متكاملة أكبر ، وموصلات ،وحدات ومكونات أخرى معبأة في شريط مدرج متوافق من 24 مم.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

مناسب للاستخدام في قطاعات تصنيع الإلكترونيات مثل الإلكترونيات الصناعية، الإلكترونيات السيارات، معدات الاتصالات، الإلكترونيات الاستهلاكية،منتجات التحكم في الطاقة وغيرها من عمليات تجميع أقراص PCB.

كيف يعمل

يحتفظ المغذّي بلفل المكون ويقود الشريط الناقل 24 ملم عبر مسار نقل الشريط.

أثناء الإنتاج، تتحرك آلية القيادة الإلكترونية إلى الأمام بالشريط من خلال الموقع المبرمج. كل حركة تجلب جيب المكون التالي إلى وضعية التقاط.

بعد ذلك تقوم آلة الوضع بإزالة المكون المعرض من جيب الناقلة باستخدام الفوهة المناسبة.المغذية تقدم الشريط مرة أخرى وفقا لموقع المكون المبرمج.

بالنسبة لعائلة التغذية KLJ-MC400-00X 24mm ، قائمة وثائق YAMAHA اختيارات مساحة التغذية من2ملم، 4ملم، 8ملم، 12ملم، 16ملم، 20ملم، 24ملم، 28ملم و 32ملم.

هذا النطاق يسمح بعرض تغذية واحد للتعامل مع مختلف تنسيقات مكونات الشريط الناقل 24 مم.

كيف تختار

أولا تأكيد رقم قطعة المغذية على ملصق المغذية القائمة. لهذا المنتج الرقم المستهدف هوKLJ-MC400-011.

التأكيد التالي أن شريط الحامل هوعرض 24 ملميجب أن يتوافق عرض المغذيات دائماً مع شكل الشريط المستخدم للمكون.

تحقق من مادة الشريط وتصميم الجيب. المواصفات الموثقة KLJ-MC400-00X مخصصة للشريط الناقل المرتفع بسعة أقصاها 0.6 مم.

يجب أيضًا تأكيد مساحة تغذية المكون. تدعم عائلة المغذيات هذه إعدادات مساحة متعددة من 2 مم إلى 32 مم ، ولكن الإعداد الفعلي المطلوب يعتمد على تعبئة المكون.

وأخيرا، تأكيد نموذج الجهاز وواجهة المغذية قبل الطلب. صورة لسمة المغذية الحالية،يمكن أن تقلل معلومات نموذج الجهاز ومفاتيح المكون بشكل كبير من خطر اختيار مراجعة تغذية غير صحيحة.

لماذا تختار KLJ-MC400-011

الميزة الرئيسية لهذا المغذّي هي تنسيق الشريط المخصص من 24 ملم جنبا إلى جنب مع خيارات إمداد متعددة.

بدلاً من تكييف جهاز تغذية أضيق مع شريط غير مناسب، يمكن للمشغلين استخدام عرض شريط التغذية الصحيح لتوجيه الشريط المستقر.هذا مهم بشكل خاص عندما يتم تعبئة المكونات في جيوب ضخمة أكبر حيث يؤثر محاذاة الشريط بشكل مباشر على موقع التقاط.

يمكن التعرف على KLJ-MC400-011 أيضًا بواسطة رقم جزء خاص من YAMAHA ، مما يسهل استبدال الطاقة الاحتياطية وإدارة المخزون.

بالنسبة للمصانع التي تحافظ على عدة أبعاد تغذية ، يمكن أن يساعد فصل وحدات KLJ-MC400 24mm بوضوح عن عائلات تغذية ZS الأخرى على تقليل أخطاء الإعداد أثناء تغييرات الإنتاج.

توصيات الصيانة

حافظ على مسار الشريط الناقل نظيفًا وخاليًا من حطام المكونات الفارغة ، وبقايا اللصق والغبار.

فحص شريط التوجيه وآلية النقل عند ظهور إطعام غير طبيعي أو تحديد غير منتظم أو أخطاء التقاط متكررة.

لا تجبر الشريط الناقل من خلال جهاز التغذية إذا تم الكشف عن مقاومة مفرطة. أولا تأكد من تركيب الملف، وتوجيه الشريط وأبعاد الشريط.

أثناء التخزين ، احمي جهاز التغذية من الاصطدام والرطوبة المفرطة والتلوث.يجب أن يتم التعامل مع المغذيات بعناية لأن مقاطع توجيه الشريط وتحديد الموقع تتطلب محاذاة ميكانيكية ثابتة.

بالنسبة لشراء البدائل، احتفظ بتسمية المغذية القديمة أو صور واضحة متاحة بحيث يمكن مقارنة رقم الجزء وتكوينها قبل الشحن.

الأسئلة الشائعة

س1: ما هو عرض الشريط الذي يدعمه KLJ-MC400-011؟
تم تصميم عائلة التغذية KLJ-MC400 للشريط الناقل 24 مم. تحدد وثائق YAMAHA شريطًا مدرجًا 24 ملمًا بسماكة أقصاها 0.6 ملم لسلسلة KLJ-MC400-00X.

س2: هل KLJ-MC400-011 جهاز تغذية إلكتروني؟
نعم، يتم تحديد KLJ-MC400-011 في قوائم الصناعة باعتبارها جهاز تغذية ياماها ZS Series 24mm ويتم توفيرها عادةً كجهاز تغذية SMT الإلكتروني لتطبيقات تغذية المكونات الآلية.

السؤال 3: ما هي مواقف التغذية المدعومة؟
يُدرج مواصفات مزود KLJ-MC400-00X 24mm ZS إعدادات مساحة تغذية 2mm و 4mm و 8mm و 12mm و 16mm و 20mm و 24mm و 28mm و 32mm.

السؤال 4: هل يمكن استخدام هذا المغذّي على ياماها YSM20R؟
تتضمن وثائق مرجعية YAMAHA YSM20R عائلة KLJ-MC400-00X 24mm ZS في مواصفات المغذيات.تأكد من ملصق المغذية وواجهة الآلة قبل الطلب.

س5: ما المعلومات التي يجب تقديمها قبل طلب اقتباس؟
الرجاء تقديم رقم الجزء المطلوب، وعرض المغذية، ونموذج الآلة، والكمية المطلوبة، وإذا كانت متاحة، صورة واضحة لتسمية المغذية الحالية.هذا يسمح بتحقق أسرع من التوافق وإعداد العطاءات.
