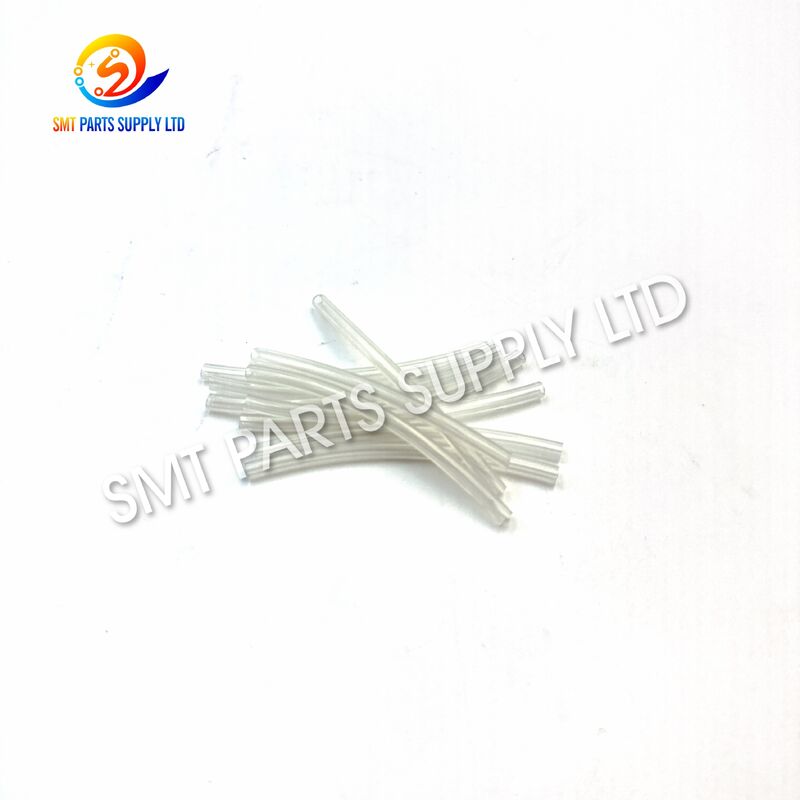

باناسونيك N610144919AB أنبوب فراغ الرأس 64 مم لـ CM402 CM602 NPM 12 رأس

الباناسونيك N610144919AB أنبوب فراغ برأس 64 ممهو مكون بديل هوائي دقيق يستخدم بشكل متوافقأنظمة وضع SMT ذات 12 رأسًا من باناسونيك CM402 وCM602 وNPM. يتم تركيبه داخل دائرة فراغ رأس الموضع، وهو يوفر مسارًا متحكمًا للضغط السلبي بين المكونات الهوائية ذات الصلة ونظام الالتقاط من جانب الفوهة.

أثناء وضع SMT، يعد الفراغ المستقر ضروريًا لالتقاط المكونات ونقلها ومواءمتها ووضعها بشكل موثوق. يمكن للأنبوب البالي أو المتصدع أو المتصلب أو المقروص أو المتسرب أن يقلل من فعالية الشفط وقد يساهم في حدوث أخطاء متقطعة في الالتقاط أو سقوط المكونات.

استبدال الأنبوب المتدهور بالأنبوب الصحيحN610144919AB مواصفات 64 ملميساعد على استعادة حالة دائرة فراغ الرأس. هذا المنتج مناسب لمصانع SMT، ومصنعي EMS، وأقسام صيانة المعدات، ومراكز إصلاح رأس التنسيب، وموزعي قطع الغيار.

معلومات المنتج الأساسية

السبب - لماذا يحتاج أنبوب فراغ الرأس إلى الاستبدال

تقوم وحدة التنسيب المكونة من 12 رأسًا بإجراء دورات التقاط ووضع مستمرة عالية السرعة. تتعرض الأنابيب المفرغة داخل الرأس إلى الحركة المتكررة والاهتزاز والانحناء وتغيرات الضغط الهوائي وساعات التشغيل الطويلة.

مع مرور الوقت، قد تؤثر هذه الظروف على أداء الأنبوب.

نظرًا لأن الأنبوب يشكل جزءًا من مسار التفريغ، فإن أي تسرب صغير يمكن أن يقلل من كفاءة الشفط.

لهذا السبب، يجب فحص N610144919AB كلما تطورت الوحدة المكونة من 12 رأسًا إلى سلوك فراغ غير مستقر.

الأعراض الشائعة التي تتطلب الفحص

قد يحتاج موظفو الصيانة إلى فحص الأنبوب المفرغ والمكونات ذات الصلة عندما يظهر الجهاز:

• التقاط المكونات الضعيفة
• فشل التقاط متقطع
• سقوط المكونات أثناء حركة الرأس
• فراغ منخفض أو غير مستقر
• الإنذارات المتعلقة بالفراغ
• الشقوق على سطح الأنبوب
• الأنابيب المتصلبة أو الهشة
• أقسام الأنابيب المسطحة
• اتصالات فضفاضة
• استجابة هوائية غير طبيعية

يمكن أن تحدث هذه الأعراض أيضًا بسبب مكونات أخرى، بما في ذلك الفوهات، أو حاملات الفوهات، أو صمامات الملف اللولبي، أو المرشحات، أو التركيبات، أو أجهزة الاستشعار، أو مولد الفراغ.

ولذلك ينبغي فحص الدائرة الهوائية الكاملة قبل الاستبدال.

الحل - استبدل أنبوب التفريغ البالي N610144919AB

عندما يؤكد الفحص أن الأنبوب الأصلي متصدع، أو قديم، أو به تسريب، أو ملوث، أو مقيد، قم باستبداله بالأنبوب الصحيحباناسونيك N610144919AB أنبوب فراغ برأس 64 مميساعد على استعادة مسار الفراغ المقصود.

يدعم التثبيت الصحيح نقل الضغط السلبي المتسق إلى نظام جانب الفوهة أثناء التعامل مع المكونات.

فوائد الصيانة

تحديد

أوصى تحديد الطلب

للشراء الدقيق، استخدم:

باناسونيك + N610144919AB + 64 مم + CM402/CM602/NPM + 12 رأس

يمكن أن تختلف تكوينات الآلة والرأس. تحقق دائمًا من رقم الجزء المثبت الأصلي قبل تقديم الطلب.

طلب

الN610144919AB أنبوب فراغ الرأس 64 مميستخدم بشكل أساسي لخدمة نظام فراغ وضع الرأس على أجهزة Panasonic SMT المتوافقة.

تشمل التطبيقات النموذجية ما يلي:

• صيانة الرأس CM402
• CM602 إصلاح 12 رأس
• خدمة رأس التنسيب NPM
• استبدال خط الفراغ
• الصيانة الوقائية للرأس
• استكشاف الأخطاء وإصلاحها الهوائية
• تجديد رأس التنسيب
• مخزون قطع الغيار SMT

الصناعات التحويلية النموذجية

يمكن لهذا الأنبوب البديل أن يدعم الأجهزة المستخدمة في:

• الالكترونيات الاستهلاكية
• إلكترونيات السيارات
• معدات الاتصالات
• الالكترونيات الصناعية
• تصنيع إمدادات الطاقة
• منتجات الصمام
• أجهزة الكمبيوتر
• الأجهزة المنزلية الذكية
• الالكترونيات الطبية
• الجمعية العامة لثنائي الفينيل متعدد الكلور

قد يختلف التطبيق النهائي، لكن دور الأنبوب يظل كما هو: الحفاظ على مسار هوائي مناسب داخل رأس الموضع.

دور دائرة الفراغ في وضع SMT

نظام التفريغ مسؤول عن إنشاء الشفط المطلوب لتثبيت أحد المكونات على الفوهة أثناء الحركة.

تشمل المكونات النموذجية ذات الصلة ما يلي:

الN610144919ABبمثابة جزء من مسار نقل الفراغ هذا.

لا يولد فراغا في حد ذاته. وبدلاً من ذلك، فهو يساعد على نقل الضغط السلبي الناتج عن النظام إلى المنطقة المطلوبة من رأس الوضع.

كيف يعمل

1. تحديد المواقع بيك اب

تقوم الآلة بتحريك الفوهة المحددة فوق المكون الذي توفره وحدة التغذية أو الدرج.

2. تفعيل الفراغ

يقوم النظام الهوائي بتنشيط الفراغ حسب دورة الالتقاط المبرمجة.

3. نقل الضغط السلبي

ينتقل الفراغ عبر الدائرة الهوائية.

الN610144919AB أنبوب فراغ 64 مميشكل جزءا من هذا المسار.

4. لاقط المكونات

يصل الضغط السلبي إلى منطقة الفوهة، مما يسمح للفوهة بالاحتفاظ بالمكون الإلكتروني.

5. نقل المكونات

يتحرك الرأس بينما يظل الفراغ نشطًا للاحتفاظ بالمكون.

6. التنسيب

يقوم الجهاز بوضع المكون فوق موقع PCB المبرمج.

7. إطلاق الفراغ

يتم إيقاف تشغيل الفراغ أو تحريره لفصل المكون عن الفوهة.

تتكرر هذه العملية بشكل مستمر أثناء الإنتاج.

تساعد حالة الأنابيب المستقرة على ضمان بقاء الاستجابة الهوائية ثابتة طوال هذه الدورات المتكررة.

لماذا تعتبر المواصفات مقاس 64 مم مهمة؟

لا ينبغي اختيار الأنابيب المفرغة إلا من خلال التشابه البصري.

يؤثر طول الأنبوب على التوجيه داخل رأس الموضع.

قد يؤدي الأنبوب القصير جدًا إلى:

• التوتر المفرط
• المشاركة المناسبة سيئة
• الانحناء غير الطبيعي
• ارتداء سابق لأوانه

الأنبوب الطويل جدًا قد يسبب:

• حلقات غير مرغوب فيها
• الاتصال مع الأجزاء المتحركة
• معسر
• مساحة التثبيت محدودة

المواصفات 64 ململذلك يجب تأكيده مع رقم الجزء الدقيق.

كيفية الاختيار

1. قم بتأكيد رقم الجزء

رقم الجزء المطلوب:

N610144919AB

هذا هو مرجع التعريف الأساسي.

2. تأكيد الطول

المواصفات المطلوبة:

64 ملم

يجب التحقق من الطول بعناية قبل الطلب.

3. تأكد من نوع الرأس

يرتبط هذا المنتج بـ:

12- تطبيق الرأس

قد تستخدم تكوينات الرأس المختلفة أنابيب مختلفة.

4. تأكيد طراز الجهاز

يتضمن التطبيق النموذجي ما يلي:

CM402/CM602/NPM

تحقق من الجهاز المثبت وتكوين الرأس قبل الشراء.

5. قارن الأنبوب الأصلي

يتأكد:

• رقم الجزء
• طول الأنبوب
• القطر
• نقاط الاتصال
• توجيه الأنبوب
• نموذج الآلة
• تكوين الرأس

يمكن أن تساعد صورة المكون الأصلي المثبت في التحقق.

معلومات الاستفسار الموصى بها

يساعد توفير المعلومات الكاملة على تقليل اختيار الأجزاء غير الصحيحة.

توصيات الصيانة

تحقق من سطح الأنبوب

فحص ل:

• الشقوق
• تصلب
• ارتداء السطح
• تسطيح
• الانحناء غير الطبيعي

تحقق من نهايات الأنبوب

يجب فحص أطراف الأنبوب بحثًا عن التآكل أو ضعف الاتصال بالتركيبات.

تجنب الانحناءات الحادة

يمكن أن يؤدي التوجيه غير الصحيح إلى تقييد مسار تدفق الهواء الداخلي.

حافظ على نظافة الدائرة الهوائية

يجب منع الغبار والزيوت والحطام من دخول خطوط الفراغ.

استبدل الأجزاء التالفة على الفور

إذا تم تأكيد التسرب أو التدهور، يفضل الاستبدال بشكل عام بدلاً من الإصلاح المؤقت.

مرجع استكشاف الأخطاء وإصلاحها

يجب دائمًا تشخيص مشكلة الإنتاج المرتبطة بالفراغ بشكل منهجي بدلاً من افتراض أن أحد المكونات هو المسؤول.

مقارنة مع أنابيب التفريغ ذات الصلة من باناسونيك

تؤدي هذه الأنابيب المفرغة وظائف هوائية مماثلة ولكنها مخصصة لتكوينات رأس مختلفة.

ولا ينبغي معاملتها على أنها قابلة للتبديل ما لم يتم تأكيد التوافق بشكل خاص.

تخطيط مخزون قطع الغيار

بالنسبة للمصانع التي تقوم بتشغيل العديد من آلات التنسيب من باناسونيك، فإن الحفاظ على مخزون من الأجزاء الهوائية شائعة الاستخدام يمكن أن يقلل من تأخيرات الصيانة.

يمكن لمكون صغير مثل الأنبوب المفرغ أن يوقف أو يقلل من كفاءة الإنتاج إذا لم يتوفر البديل الصحيح عند الحاجة.

فحص المنتج قبل الشحن

تشمل نقاط التفتيش النموذجية ما يلي:

• التحقق من رقم الجزء
• تأكيد الطول 64 ملم
• فحص سطح الأنبوب
• فحص نهاية الاتصال
• فحص المظهر
• تأكيد الكمية
• فحص التغليف

يُعد وضع العلامات الواضحة مفيدًا بشكل خاص عند طلب عدة أجزاء رأس مختلفة من باناسونيك معًا.

التعليمات

Q1: ما هو استخدام باناسونيك N610144919AB؟

N610144919AB هو أأنبوب فراغ الرأس 64 ملميستخدم في تطبيقات وضع Panasonic CM402 وCM602 وNPM المتوافقة مع 12 رأسًا. يقوم بنقل الضغط السلبي داخل النظام الهوائي لرأس الموضع.

Q2: هل N610144919AB فوهة؟

رقم N610144919AB هو أأنبوب فراغ، وليس فوهة التنسيب. إنه يشكل جزءًا من الدائرة الهوائية التي توفر الفراغ لنظام الالتقاط على جانب الفوهة.

Q3: هل يمكن استخدام N610144919AB لوحدة ذات 16 رأسًا؟

ولا ينبغي افتراض أنها قابلة للتبديل.تم تحديد N610144919AB للتطبيق المكون من 12 رأسًا، بينما يستخدم التكوين المكون من 16 رأسًا مواصفات أنبوب مفرغ مختلفة مثل N610161010AA.

س 4: ما أهمية طول 64 ملم؟

يساعد الطول الصحيح في الحفاظ على التوجيه المناسب ويمنع التوتر الزائد أو التكرار أو الانحناء أو التداخل داخل مجموعة رأس الموضع.

س 5: ما هي المعلومات التي يجب أن أقدمها قبل الطلب؟

توفيررقم الجزء N610144919AB، مواصفات 64 مم، طراز الماكينة، تكوين 12 رأس، الكمية المطلوبة، وصورة الجزء الأصليكلما كان ذلك متاحا.

اتصل بنا

يحتاجباناسونيك N610144919AB أنبوب فراغ برأس 64 مملصيانة CM402 أو CM602 أو NPM ذات 12 رأسًا؟

أرسل لنا الخاص بكرقم الجزء وطراز الماكينة وتكوين الرأس والكمية المطلوبة والصورة المرجعيةلفحص المنتج والاقتباس.

نحن ندعم متطلبات الاستبدال، والصيانة المخططة، وإصلاح رأس الموضع، وتجديد الماكينة، وشراء قطع غيار SMT بكميات كبيرة.

اتصل بنا للحصول على السعر الحالي والتوافر والمهلة الزمنية وعرض الأسعار لـ N610144919AB وقطع غيار ماكينات Panasonic SMT ذات الصلة.
