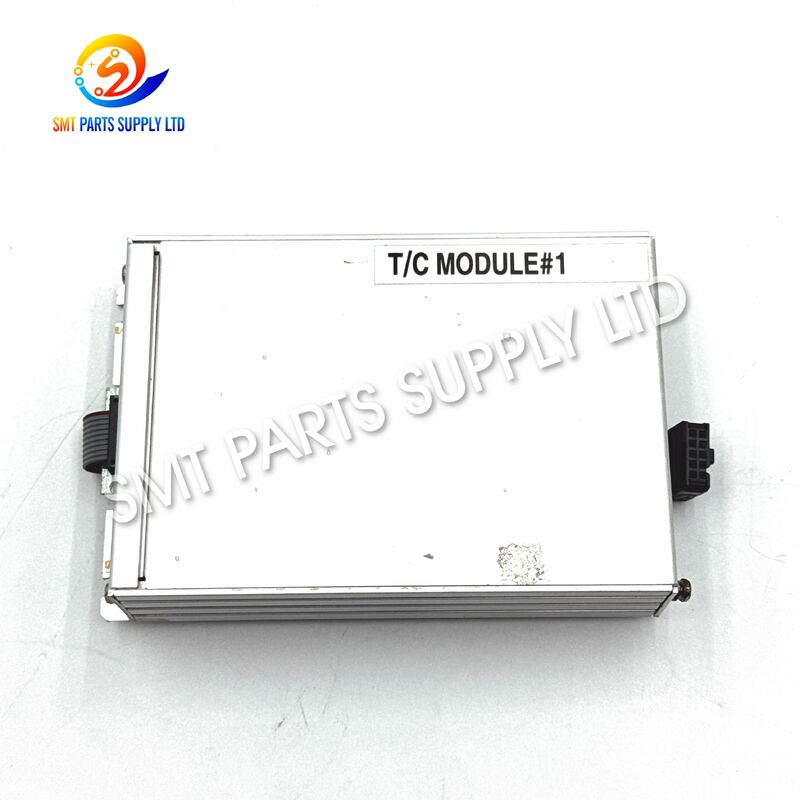

وحدة التحكم في درجة الحرارة HELLER K1404262 TC لفرن إعادة التدفق

الوحدة التحكم في درجة الحرارة هيلر K1404262 TCهو أحد مكونات التحكم الإلكترونية المستخدمة في أنظمة التحكم في درجة حرارة فرن إنحسر SMT المتوافقة. ويتمثل دورها الأساسي في دعم المراقبة الدقيقة لدرجة الحرارة والتنظيم الحراري المستقر من خلال معالجة التعليقات الواردة من نظام الاستشعار المعتمد على المزدوجة الحرارية في الفرن.

أثناء لحام إعادة التدفق SMT، يجب أن تعمل كل منطقة تسخين ضمن ملف تعريف درجة الحرارة المبرمج. يؤثر التحكم الحراري الدقيق بشكل مباشر على التسخين المسبق والنقع وإعادة التدفق ودرجة الحرارة القصوى وأداء التبريد. عندما يكون نظام التحكم في درجة الحرارة غير مستقر، قد يُظهر الفرن قراءات غير طبيعية للمنطقة، أو انحرافًا في درجة الحرارة، أو إنذارات متكررة، أو نتائج لحام غير متناسقة.

يستخدم K1404262 بشكل أساسي كـالصيانة أو الإصلاح أو استبدال قطع الغيارعندما يستخدم الفرن المثبت نفس تعريف الوحدة وتكوين التحكم. قبل الطلب، يجب على المشترين مقارنة رقم الجزء الحالي ومراجعة PCB والموصلات ومعلومات الجهاز لضمان المطابقة الصحيحة.

معلومات المنتج الرئيسية

سبب

لماذا تحدث مشاكل التحكم في درجة حرارة الفرن

يعمل فرن إعادة التدفق بشكل مستمر تحت درجات حرارة مرتفعة، مما يجعل نظام التحكم في درجة الحرارة الخاص به جزءًا مهمًا من موثوقية الماكينة. بعد التشغيل لفترة طويلة، قد تتطور الأعطال تدريجيًا إلى المكونات الكهربائية والمزدوجات الحرارية والأسلاك والموصلات والسخانات ووحدات التحكم.

قد تنجم خلل التحكم في درجة الحرارة عن عدة أسباب وليس عن وحدة التحكم وحدها.

يجب على الفني فحص حلقة التحكم في درجة الحرارة بالكامل قبل أن يقرر أن K1404262 يحتاج إلى الاستبدال.

الأعراض النموذجية

يجب فحص نظام التحكم في درجة الحرارة عند ظهور أي من الحالات التالية:

• تتقلب درجة حرارة منطقة التدفئة بشكل غير عادي.
• درجة الحرارة الفعلية لا تتبع القيمة المحددة.
• لا يمكن لمنطقة تسخين واحدة أن تصل إلى درجة الحرارة المطلوبة.
• تختفي قراءات درجة الحرارة أو تصبح متقطعة.
• تحدث إنذارات درجة الحرارة بشكل متكرر.
• تصبح الملامح الحرارية غير متناسقة بين عمليات الإنتاج.
• يتطلب الفرن وقتًا طويلًا حتى يستقر.
• تشير إحدى قنوات درجة الحرارة إلى قيمة غير طبيعية.
• تتغير جودة الإنتاج مع عدم استقرار درجة حرارة الفرن.
• يشير استكشاف الأخطاء وإصلاحها إلى وجود خلل في وحدة التحكم في درجة الحرارة.

يمكن أن يكون سبب هذه الأعراض مكونات مختلفة، لذلك يوصى بالتشخيص المنهجي.

حل

عملية استكشاف الأخطاء وإصلاحها الموصى بها

عندما يظهر فرن إعادة التدفق مشكلة في التحكم في درجة الحرارة، يمكن للفنيين اتباع إجراء فحص منظم.

1. تحقق من إنذار الجهاز

قم بمراجعة رسالة إنذار الجهاز وحدد المنطقة أو قناة درجة الحرارة المتأثرة.

2. قارن بين نقطة الضبط ودرجة الحرارة الفعلية

لاحظ ما إذا كانت درجة حرارة المنطقة الفعلية تتبع القيمة المبرمجة. قد يشير الانحراف الكبير أو المستمر إلى وجود مشكلة داخل حلقة التحكم.

3. افحص المزدوجة الحرارية

تحقق من المزدوجات الحرارية ذات الصلة للتأكد من عدم وجود أسلاك مكسورة، أو توصيل غير صحيح، أو أطراف توصيل مفكوكة، أو تلوث، أو تلف مادي.

4. فحص الأسلاك والموصلات

قد تتسبب الموصلات السائبة أو كابلات الإشارة التالفة في قراءات متقطعة لدرجة الحرارة والتي يمكن الخلط بينها وبين فشل الوحدة.

5. افحص دائرة التدفئة

تأكد من أن المدفأة وأجهزة التبديل ومكونات الطاقة والدوائر الكهربائية ذات الصلة تعمل بشكل صحيح.

6. افحص الوحدة النمطية K1404262

تحقق من الوحدة بحثًا عن أي ضرر مرئي مثل:

• علامات الحروق.
• الموصلات التالفة.
• تآكل.
• محطات فضفاضة.
• مكونات متصدعة.
• علامات ارتفاع درجة الحرارة.
• تلوث.

7. استبدل عند التأكد من الضرورة

إذا تم التأكد من وجود عيب في K1404262 الحالي، فاستبدله بوحدة مطابقة وقم بإجراء اختبار درجة حرارة التشغيل قبل إعادة الماكينة إلى الإنتاج.

تحديد

مقارنة الإصدار البديل

قد تستخدم أجيال مختلفة من أفران إعادة التدفق أجهزة مختلفة للتحكم في درجة الحرارة. لا يعني المظهر المماثل دائمًا إمكانية التبادل المباشر.

ملاحظة اختيار هامة

قبل استبدال وحدة التحكم، قارن:

• رقم الجزء.
• مراجعة ثنائي الفينيل متعدد الكلور.
• كمية الموصل
• موقف الموصل.
• واجهة كهربائية.
• واجهة الاتصالات.
• نموذج الفرن.
• صور اللوحة الموجودة.

لا ينصح بالطلب فقط حسب المظهر.

طلب

وحدة التحكم في درجة الحرارة K1404262 مناسبة لتطبيقات الصيانة التي تتضمن أفران إنحسر SMT المتوافقة المستخدمة في تصنيع الإلكترونيات.

تشمل التطبيقات النموذجية ما يلي:

يمكن أيضًا الاحتفاظ بالوحدة كقطعة غيار مهمة بواسطة المصانع التي تعمل على خطوط إنتاج SMT المستمرة.

كيف يعمل

تعمل عملية التحكم في درجة الحرارة كنظام حلقة مغلقة.

الخطوة 1: كشف درجة الحرارة

تكتشف المزدوجات الحرارية المثبتة في فرن إعادة التدفق درجة حرارة مناطق التسخين ذات الصلة.

الخطوة 2: نقل الإشارة

تولد المزدوجة الحرارية إشارة كهربائية متعلقة بدرجة الحرارة، والتي يتم إرسالها إلى نظام التحكم في الفرن.

الخطوة 3: معالجة الإشارات

يقوم نظام التحكم في درجة الحرارة بمعالجة إشارة التغذية المرتدة ويحدد درجة الحرارة الفعلية للمنطقة.

الخطوة 4: مقارنة نقطة الضبط

تتم مقارنة درجة الحرارة الفعلية مع درجة الحرارة المستهدفة المبرمجة.

الخطوة 5: تعديل التدفئة

يقوم نظام التحكم بضبط مخرجات التسخين ذات الصلة وفقاً لاختلاف درجة الحرارة.

الخطوة 6: التنظيم المستمر

تتكرر هذه العملية بشكل مستمر للحفاظ على ظروف حرارية مستقرة أثناء الإنتاج.

يساعد نظام التحكم الذي يعمل بشكل صحيح على توفير أداء حراري قابل للتكرار عبر دورات إنتاج PCB المتعددة.

كيفية الاختيار

يعد الاختيار الصحيح للوحدة أمرًا ضروريًا لأن أنظمة التحكم في فرن إعادة التدفق قد تختلف وفقًا لسنة الإنتاج وإصدار المعدات والتكوين الكهربائي.

1. قم بتأكيد K1404262

تأكد من أن الوحدة المثبتة تظهر بوضوح الملفك1404262تعريف.

2. تحقق من مراجعة ثنائي الفينيل متعدد الكلور

إذا تمت طباعة معلومات مراجعة إضافية على اللوحة، قم بتقديمها عند طلب عرض الأسعار.

3. قارن تخطيط الموصل

تحقق من كمية الموصل ونوعه وموضعه. قد لا تزال مركبات ثنائي الفينيل متعدد الكلور المماثلة لها تكوينات كهربائية مختلفة.

4. توفير نموذج الفرن

يمكن أن يوفر نموذج فرن إعادة التدفق معلومات إضافية للتحقق من التوافق.

5. إرسال صور واضحة

للحصول على تأكيد أكثر دقة، قم بتقديم صور واضحة لما يلي:

• وحدة كاملة.
• تسمية المنتج.
• الجانب الأمامي.
• الجانب الخلفي.
• منطقة الموصل.

معلومات الطلب الموصى بها

يساعد توفير المعلومات الكاملة على تقليل مخاطر طلب وحدة غير صحيحة.

توصيات الصيانة

لتحسين موثوقية نظام التحكم في درجة الحرارة:

• حافظ على نظافة الخزانة الكهربائية.
• الحفاظ على التهوية الكافية للخزانة.
• فحص الموصلات الكهربائية بانتظام.
• التحقق من الكابلات الحرارية للتلف.
• التحقيق في إنذارات درجة الحرارة المتكررة على الفور.
• تجنب تركيب الوحدات الإلكترونية أثناء توصيل الطاقة.
• استخدم الحماية المناسبة من تفريغ الكهرباء الساكنة.
• سجل استبدال الوحدة وتاريخ الإصلاح.
• الحفاظ على وحدات الغيار الهامة للمعدات الهامة.

يمكن للصيانة الوقائية أن تقلل من انقطاعات الإنتاج غير المتوقعة وتساعد في الحفاظ على أداء حراري ثابت.

التعليمات

Q1: ماذا تفعل وحدة التحكم في درجة الحرارة K1404262 TC؟

يتم استخدام K1404262 في أنظمة التحكم في درجة حرارة الفرن المتوافقة. وهو يدعم معالجة ردود الفعل الحرارية ويساعد نظام التحكم في الحفاظ على درجات حرارة منطقة التسخين المستقرة أثناء لحام إعادة تدفق ثنائي الفينيل متعدد الكلور.

Q2: هل يمكن استخدام K1404262 في كل فرن إعادة التدفق من HELLER؟

ليس بالضرورة. قد تستخدم أجيال وتكوينات الفرن المختلفة وحدات مختلفة للتحكم في درجة الحرارة. تأكد دائمًا من رقم الجزء الموجود ومراجعة ثنائي الفينيل متعدد الكلور وترتيب الموصل ومعلومات المعدات قبل الطلب.

Q3: هل يجب أن أستبدل K1404262 إذا لم تعمل منطقة تسخين واحدة؟

ليس على الفور. يمكن أيضًا أن تحدث حالة عدم الحرارة بسبب المزدوجات الحرارية أو السخان أو المرحل أو الأسلاك أو دائرة الطاقة أو الموصل أو مكونات التحكم الأخرى. يجب إكمال عملية استكشاف الأخطاء وإصلاحها بشكل صحيح أولاً.

س4: ما هي المعلومات المطلوبة لتأكيد التوافق؟

يرجى تقديم رقم الجزء K1404262، وصور واضحة للوحدة الحالية، ونموذج الفرن، ومراجعة PCB إذا كانت متوفرة، ومعلومات الموصل، والكمية المطلوبة.

س 5: هل يوصى بالتركيب الاحترافي؟

نعم. الوحدة جزء من نظام التحكم في درجة حرارة الفرن. يجب أن يتم إجراء التثبيت واستكشاف الأخطاء وإصلاحها بواسطة موظفين مدربين على دراية بأنظمة التحكم الكهربائية والحرارية في فرن إعادة التدفق الصناعي.
