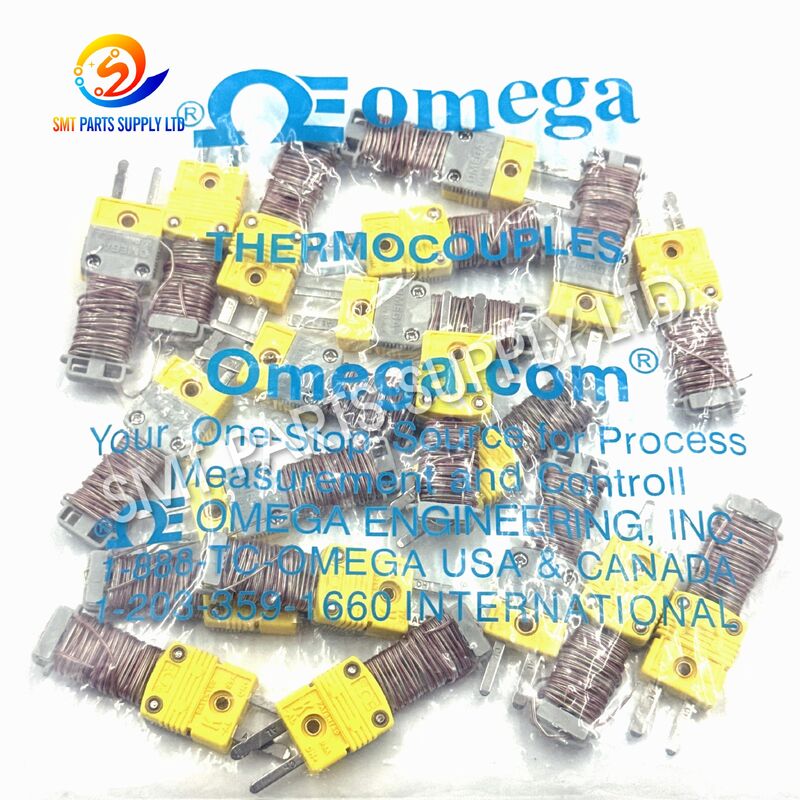

كابل الحرارة القابلة للانسحاب من النوع K من OMEGA TEC-REC-GEC مع تصميم قابلة للانسحاب الملفوف بالربيع وموصولات ذكرية مصغرة

الكابل تمديد مجس حراري قابل للسحب من نوع K من OMEGA TEC-REC-GEC مصمم لتمديد مسافة الاتصال بين المجسات الحرارية المتوافقة من النوع K وأجهزة قياس درجة الحرارة. يوفر هيكله الملفوف بنابض مدى عمل إضافي عند تمديده مع العودة إلى شكل مدمج بعد الاستخدام، مما يساعد على تقليل تشابك الكابلات حول معدات الإنتاج، وطاولات المختبرات، ومحطات التنميط الحراري، ومناطق الصيانة.

مزود بموصلات مجس حراري ذكر مصغرة في كلا الطرفين، يدعم الكابل الاتصال السريع بالمقابس أنثى مصغرة متوافقة دون الحاجة إلى إنهاء الأسلاك بشكل متكرر. إنه مناسب لأجهزة التنميط الحراري، والمقاييس الحرارية المحمولة، ومسجلات بيانات درجة الحرارة، وأجهزة الاختبار، ولوحات التحكم، ومعدات المراقبة الصناعية.

تتوفر نماذج النوع K بشكل شائع في تكوينات قصيرة وطويلة ممتدة، مما يسمح للمستخدمين باختيار كابل مناسب وفقًا لمسافة العمل المطلوبة. الكابل مخصص لتمديد الإشارة ويجب استخدامه مع مسبار استشعار متوافق من النوع K أو تجميع مجس حراري.

تحديد موقع المنتج

هذا المنتج ليس مستشعر درجة حرارة مستقل. إنه ملحق تمديد مجس حراري يستخدم لنقل الإشارة الكهروحرارية من اتصال مستشعر من النوع K إلى جهاز قياس متوافق.

السبب

طول سلك المجس الحراري غير كافٍ

في العديد من تطبيقات الإنتاج والمختبرات، لا يكون سلك المجس الحراري الأصلي طويلاً بما يكفي للوصول إلى جهاز القياس. قد يتم تثبيت المستشعر داخل آلة، أو جهاز اختبار، أو غرفة بيئية، أو منطقة وصول فرن إعادة التدفق، أو منصة تسخين، أو محطة مراقبة العمليات.

يمكن أن يؤدي وضع الجهاز قريبًا جدًا من العملية إلى إزعاج تشغيلي أو يعرض الجهاز لحرارة أو اهتزاز أو تلوث أو خطر ميكانيكي غير ضروري.

كابلات مستقيمة غير منظمة

يمكن للكابلات المستقيمة الطويلة أن تخلق فوضى غير ضرورية حول محطات العمل ومعدات التصنيع. قد تتشابك الكابلات السائبة، أو تعلق تحت المعدات، أو يتلفها المشغلون، أو يتم سحبها عن طريق الخطأ أثناء الاختبار.

يساعد الكابل القابل للسحب في الحفاظ على منطقة عمل أنظف لأن طول الكابل المطلوب فقط هو الذي يتم تمديده.

اختيار سلك تمديد غير صحيح

تتطلب دوائر المجس الحراري مواد موصل متوافقة. قد يؤدي استخدام سلك نحاسي عادي أو كابل تمديد مخصص لنوع مجس حراري آخر إلى إدخال وصلات كهربائية إضافية والتأثير على دقة القياس.

يجب أن يستخدم نظام المجس الحراري من النوع K مسبارًا متوافقًا من النوع K، وكابل تمديد من النوع K، وموصلًا من النوع K، ومدخل جهاز من النوع K.

الأسلاك المتكررة

يستغرق توصيل أسلاك المجس الحراري العارية بشكل متكرر وقتًا وقد يؤدي إلى أطراف فضفاضة، أو قطبية معكوسة، أو موصلات تالفة، أو تركيب غير متناسق.

توفر موصلات التوصيل المصغرة طريقة اتصال أسرع وأكثر ملاءمة لعمليات قياس درجة الحرارة والصيانة الروتينية.

مشاكل توافق الموصلات

تتوفر موصلات المجس الحراري بأحجام وأجناس وأنواع معايرة مختلفة. قد يبدو الموصل متشابهًا ولكنه لا يزال غير متوافق مع المقبس المثبت.

قبل الطلب، يجب على المستخدمين التأكد من:

• نوع معايرة المجس الحراري.
• حجم جسم الموصل.
• جنس الموصل.
• القطبية الموجبة والسالبة.
• طول الكابل المطلوب.
• تكوين مدخل الجهاز.
• درجة حرارة التشغيل حول الكابل.

المشاكل والنتائج الشائعة

الحل

يوفر كابل المجس الحراري القابل للسحب OMEGA TEC-REC-GEC حلاً عمليًا للتطبيقات التي تتطلب تمديد إشارة مرن من النوع K وتنظيمًا محسّنًا للكابلات.

يمكن لهيكله الملفوف بنابض أن يتمدد وفقًا لمسافة العمل ويتراجع عندما يقترب الجهاز من نقطة القياس. هذا يقلل من طول الكابل غير الضروري على الطاولة أو الأرض أو معدات الإنتاج.

تسمح الموصلات الذكر المصغرة في كلا الطرفين بالتركيب المباشر عند وجود مقابس أنثى مصغرة متوافقة من النوع K في الأجهزة المتصلة. يلغي هذا التصميم الحاجة إلى إنهاء الأسلاك المجس الحراري السائبة بشكل متكرر ويبسط إعداد المعدات.

الفوائد الرئيسية للحل

لماذا تختار كابل مجس حراري قابل للسحب

الكابل القابل للسحب مفيد بشكل خاص للتطبيقات التي يتم فيها تحريك جهاز القياس بشكل متكرر. يجمع بين مدى كابل تمديد أطول وراحة تخزين تجميع كابل مدمج.

مقارنة بكابل مستقيم ثابت، يمكن أن يساعد التصميم الملفوف في:

• تقليل الكابلات السائبة حول محطات العمل.
• تحسين راحة التخزين.
• تقليل تجميع الكابلات اليدوي.
• دعم الاختبار المؤقت في مواضع مختلفة.
• تقليل الاتصال العرضي بالمعدات المجاورة.
• الحفاظ على محطة قياس درجة الحرارة منظمة.
• تحسين المناولة أثناء صيانة الآلات.
• تبسيط النقل بين مواقع الاختبار.

المواصفات

إشعار درجة حرارة مهم

تم تصنيف عزل الكابل القابل للسحب حتى حوالي 105 درجة مئوية، لذا يجب أن يبقى خارج المناطق التي تتجاوز هذه الدرجة. استخدم مسبار مجس حراري عالي الحرارة مناسبًا أو سلكًا داخل منطقة العملية الساخنة.

مقارنة النماذج

مقارنة الاختيار

مقارنة أنواع المجسات الحرارية

يجب أن يتطابق نوع كابل تمديد المجس الحراري مع معايرة المستشعر والجهاز. التوافق المادي للموصل وحده لا يضمن أداء القياس الصحيح.

الميزات الرئيسية للمنتج

تصميم ملفوف بنابض قابل للسحب

يمتد الهيكل الملفوف المرن فقط عند الحاجة إلى مسافة عمل إضافية. بعد الاستخدام، يعود الكابل نحو شكله المدمج الأصلي، مما يساعد على تحسين إدارة الكابلات وتخزينها.

توافق المجس الحراري من النوع K

تم تصميم الكابل للاستخدام في دوائر قياس المجس الحراري من النوع K. يساعد مطابقة معايرة الكابل مع المستشعر والجهاز في الحفاظ على نقل الإشارة بشكل موثوق.

موصلات ذكر مصغرة

كلا الطرفين مجهزان بموصلات مجس حراري ذكر مصغرة. هذا التكوين مناسب للمقابس الأنثى المصغرة المتوافقة المثبتة على الأجهزة أو المحولات أو الألواح أو تجميعات التمديد الأخرى.

خياران للطول

النموذج الأقصر مناسب للأجهزة المكتبية والآلات المدمجة واختبارات المختبرات. يوفر النموذج الأطول مدى وصول إضافيًا لخطوط الإنتاج والآلات الكبيرة ومسجلات البيانات عن بعد وتطبيقات الصيانة.

وضع الجهاز المرن

يسمح الكابل لمقاييس درجة الحرارة وأجهزة التنميط الحراري بالوضع بعيدًا عن نقطة القياس، مما يحسن الوصول ويساعد على حماية المعدات الحساسة من الحرارة أو التداخل الميكانيكي.

ملحق اتصال قابل لإعادة الاستخدام

يدعم التصميم المباشر التركيب والإزالة المتكررة دون الحاجة إلى إنهاء الموصلات بشكل متكرر. هذا مفيد لفرق الصيانة ومهندسي العمليات وفنيي المختبرات وموظفي مراقبة الجودة.

التطبيق

التنميط الحراري لفرن إعادة التدفق

يمكن استخدام الكابل في نظام تنميط حراري متوافق عندما يحتوي جهاز التنميط أو لوحة التوصيل أو المحول على مقابس مجس حراري أنثى مصغرة من النوع K.

قد يساعد في:

• التحقق من عملية إعادة التدفق.
• تقييم منحنى درجة الحرارة.
• مقارنة مناطق الفرن.
• فحص إعداد العملية.
• اختبار تكرار الملف الشخصي.
• التحقق من تغييرات الإنتاج.
• الصيانة الوقائية.
• استكشاف الأخطاء وإصلاحها الحرارية.

يجب أن يبقى الكابل القابل للسحب خارج المناطق التي تتجاوز تصنيف درجة حرارته المحدد. يجب استخدام مسبار مجس حراري عالي الحرارة مناسب أو سلك داخل غرفة التسخين.

تصنيع إلكترونيات SMT

التحكم في درجة الحرارة ضروري أثناء تجميع لوحات الدوائر المطبوعة. يمكن للكابل دعم قياس درجة الحرارة المؤقت أو القابل للإزالة أثناء:

• إعداد عملية لحام إعادة التدفق.
• تقييم تسخين لوحة الدوائر المطبوعة.
• اختبار درجة حرارة المكونات.
• التحقق من درجة حرارة الجهاز.
• فحوصات عملية التسخين المسبق.
• صيانة الآلات.
• التحقق من خط الإنتاج.
• فحص عينات الهندسة.

اختبار درجة الحرارة في المختبر

التصميم الملفوف المدمج مناسب للمختبرات حيث يتم استخدام جهاز واحد في عدة مواضع اختبار. يمكن للمشغلين تمديد الكابل أثناء القياس والسماح له بالانكماش بعد الاختبار.

تشمل الاستخدامات النموذجية للمختبرات:

• توصيل مقياس درجة الحرارة.
• اختبار مسجل البيانات.
• مقارنة المستشعرات.
• دعم المعايرة.
• الاختبار البيئي.
• قياس لوحة التسخين.
• اختبار معدات تطوير المنتجات.
• مراقبة معدات البحث.

صيانة المعدات الصناعية

قد يستخدم فنيو الصيانة الكابل لتوصيل مقياس محمول بلوحة مجس حراري أو نقطة اتصال مستشعر مثبتة على الآلات.

قد تشمل المعدات المناسبة:

• الأفران الصناعية.
• معدات التجفيف.
• آلات التعبئة والتغليف.
• أنظمة التسخين.
• غرف درجة الحرارة.
• أجهزة الإنتاج.
• معدات التحكم في العمليات.
• آلات الاختبار.

مراقبة الجودة والفحص

الكابل مفيد للتحقق المؤقت من درجة الحرارة أثناء الفحص الوارد، والتحقق من صحة العملية، واختبار الدفعة الأولى، وإصلاح المعدات، وتدقيق الجودة.

جدول التطبيقات

كيف يعمل

ينتج المجس الحراري جهدًا كهربائيًا صغيرًا عندما يتعرض وصلة القياس لفرق في درجة الحرارة. يقوم جهاز القياس بتحويل هذا الجهد إلى قيمة درجة حرارة وفقًا لمعايرة المجس الحراري المحددة.

لا يولد كابل التمديد القابل للسحب إشارة درجة الحرارة. بدلاً من ذلك، يحمل الإشارة بين دائرة مستشعر النوع K وجهاز القياس.

عملية التشغيل

1. يستشعر مسبار المجس الحراري من النوع K درجة الحرارة عند نقطة القياس.
2. يولد المجس الحراري جهدًا صغيرًا متعلقًا بفرق درجة الحرارة.
3. ينقل كابل التمديد إشارة المجس الحراري إلى الجهاز المتصل.
4. توفر الموصلات المصغرة وصلات كهربائية قابلة للفصل.
5. تقوم مقياس درجة الحرارة أو جهاز التنميط بمعالجة إشارة النوع K.
6. يتم عرض القيمة المقاسة أو تسجيلها أو تحليلها.
7. بعد الاختبار، ينكمش الكابل نحو شكله الملفوف المدمج.

جدول تدفق الإشارة

أهمية القطبية الصحيحة

تحتوي موصلات المجس الحراري على أطراف موجبة وسالبة. قد تتسبب القطبية المعكوسة في انخفاض درجة الحرارة المعروضة عندما تزداد درجة الحرارة الفعلية.

قبل التشغيل:

• حدد الطرف الموجب.
• حدد الطرف السالب.
• قم بمحاذاة الموصل بشكل صحيح.
• أدخل الموصل دون قوة مفرطة.
• تحقق من استجابة الجهاز.
• تحقق من القراءة باستخدام مرجع معروف عند الضرورة.

أهمية مطابقة أنواع المجسات الحرارية

يجب أن تكون المكونات التالية متوافقة:

قد يؤدي استخدام أنواع مجسات حرارية مختلطة إلى إدخال وصلات إضافية وأخطاء في القياس.

كيف تختار

الخطوة 1: تأكيد نوع المجس الحراري

اختر هذا الكابل فقط عندما يكون المستشعر وجهاز القياس مصممين للمجسات الحرارية من النوع K.

لا تختر المنتج فقط بناءً على لون الموصل أو مظهره. قم بتأكيد المعايرة الدقيقة المطبوعة على الكابل الحالي أو الموصل أو المسبار أو ملصق الجهاز.

الخطوة 2: تأكيد حجم الموصل

يستخدم المنتج موصلات مجس حراري مصغرة. الموصلات المصغرة والموصلات القياسية ليست قابلة للتبديل المباشر.

تحقق من:

• أبعاد جسم الموصل.
• أبعاد الدبوس.
• أبعاد المقبس.
• علامة نوع الموصل.
• مواصفات مدخل الجهاز.
• حجم موصل الكابل الحالي.

الخطوة 3: تأكيد جنس الموصل

يحتوي التكوين الموصوف على موصلات ذكر في كلا الطرفين. يجب أن تحتوي الأجهزة المتصلة على مقابس أنثى متوافقة.

الخطوة 4: اختيار طول الكابل

اختر النموذج الأقصر عندما:

• يكون الجهاز قريبًا من نقطة القياس.
• يتم استخدام الكابل بشكل أساسي على طاولة اختبار.
• يكون التخزين المدمج مهمًا.
• يكون التمديد المطلوب في حدود 5 أقدام تقريبًا.
• يتم نقل الجهاز بشكل متكرر.

اختر النموذج الأطول عندما:

• يجب أن يظل الجهاز أبعد عن الآلة.
• يتم استخدام الكابل حول معدات الإنتاج الكبيرة.
• يحتاج المشغل إلى نطاق حركة إضافي.
• يكون التمديد المطلوب في حدود 20 قدمًا تقريبًا.
• يجب توصيل لوحة عن بعد أو مسجل.

الخطوة 5: تأكيد درجة حرارة العمل

يستخدم الكابل القابل للسحب عادةً خارج منطقة العملية ذات أعلى درجة حرارة.

لتطبيقات درجات الحرارة العالية:

• حافظ على الجزء القابل للسحب بعيدًا عن الحرارة المباشرة.
• استخدم مسبار مجس حراري عالي الحرارة داخل الغرفة.
• تجنب ملامسة عناصر التسخين.
• تجنب ملامسة اللحام المنصهر.
• منع التعرض للعادم الساخن.
• قم بتأكيد درجة الحرارة المحيطة حول الكابل.
• لا تتجاوز تصنيف عزل الكابل.

الخطوة 6: تأكيد نموذج الجهاز

قدم النموذج الدقيق لجهاز التنميط الحراري أو مقياس درجة الحرارة أو مسجل البيانات أو جهاز الاختبار. تساعد معلومات الجهاز في تأكيد واجهة الموصل ونوع مدخل المجس الحراري.

الخطوة 7: تأكيد التطبيق

قد تتطلب التطبيقات المختلفة أطوال كابلات مختلفة أو ترتيبات موصلات أو مواد عزل أو تصنيفات درجة حرارة.

يرجى تقديم:

• نموذج معدات القياس.
• نوع مستشعر المجس الحراري.
• صور الموصل الحالي.
• الطول المطلوب عند الانكماش.
• الطول المطلوب عند التمدد.
• أقصى درجة حرارة محيطة.
• بيئة التطبيق.
• الكمية المطلوبة.
• وجهة التسليم.
• متطلبات التعبئة الخاصة.

قائمة التحقق من الاختيار

تعليمات التركيب

1. تأكد من أن مسبار المجس الحراري والكابل والجهاز كلها من النوع K.
2. قم بتبديل الجهاز إلى وضع قياس النوع K.
3. افحص الكابل والموصلات قبل التركيب.
4. تأكد من أن المقابس المتصلة هي مقابس مجس حراري أنثى مصغرة.
5. قم بمحاذاة الأطراف الموجبة والسالبة بشكل صحيح.
6. أدخل الموصلات بشكل مستقيم في المقابس.
7. لا تجبر الموصل على مقبس غير متوافق.
8. ضع الكابل الملفوف بعيدًا عن أجزاء الآلة المتحركة.
9. حافظ على الكابل بعيدًا عن الحواف الحادة والأسطح الساخنة.
10. مد الكابل ببطء وبشكل متساوٍ.
11. تجنب سحب الكابل باستمرار عند أقصى طول له.
12. تأكد من أن درجة الحرارة المعروضة تتغير بشكل طبيعي.
13. قارن القراءة بمرجع معروف عندما تكون الدقة حرجة.
14. اسمح للكابل بالانكماش قبل التخزين.
15. قم بتخزين الكابل في بيئة نظيفة وجافة.

توصيات الصيانة

استكشاف الأخطاء وإصلاحها

الأسئلة الشائعة

1. هل يمكن لهذا الكابل قياس درجة الحرارة بشكل مستقل؟

لا. هذا المنتج هو كابل تمديد مجس حراري ولا يحتوي على وصلة القياس الأساسية. يجب توصيله بمسبار مجس حراري متوافق من النوع K وجهاز قياس درجة حرارة من النوع K.

2. هل يمكن استخدام هذا الكابل مع جهاز تنميط حراري لفرن إعادة التدفق؟

نعم، عندما يحتوي جهاز التنميط أو المحول أو لوحة التوصيل على مداخل أنثى مصغرة متوافقة من النوع K. قم بتأكيد نموذج جهاز التنميط وجنس الموصل وحجم الموصل وطول الكابل ودرجة حرارة التشغيل قبل الطلب.

3. هل يمكن وضع الكابل القابل للسحب داخل فرن إعادة التدفق؟

تم تصنيف عزل الكابل القابل للسحب حتى حوالي 105 درجة مئوية، لذا يجب أن يبقى خارج المناطق التي تتجاوز هذه الدرجة. استخدم مسبار مجس حراري عالي الحرارة مناسبًا أو سلكًا داخل منطقة العملية الساخنة.

4. ما هو الفرق بين RECK1-10 و RECK4-10؟

RECK1-10 هو نموذج أقصر لمقاعد الاختبار المدمجة والأجهزة القريبة. يوفر RECK4-10 مسافة تمديد أطول للآلات الكبيرة وأجهزة القياس عن بعد وتطبيقات صيانة خط الإنتاج.

5. هل يمكن استخدام كابل تمديد من النوع K مع مستشعرات من النوع J أو T؟

لا. يجب أن تتطابق معايرة كابل التمديد مع مستشعر المجس الحراري ومدخل الجهاز. قد يؤدي خلط أنواع المجسات الحرارية المختلفة إلى أخطاء في القياس حتى عندما تبدو الموصلات متوافقة ماديًا.

اتصل بنا

يرجى إرسال المعلومات التالية عند طلب عرض أسعار:

• النموذج المطلوب.
• الكمية المطلوبة.
• نوع المجس الحراري.
• حجم الموصل.
• جنس الموصل.
• طول الكابل المطلوب.
• نموذج جهاز التنميط الحراري أو الجهاز.
• صور المنتج الحالي.
• أقصى درجة حرارة تشغيل.
• تفاصيل التطبيق.
• بلد التسليم.
• الرمز البريدي.
• تاريخ التسليم المطلوب.
• متطلبات التعبئة.

يمكن لفريق المبيعات لدينا المساعدة في تأكيد النموذج، وتوافق الموصلات، واختيار الطول، ومراجعة التطبيق، وعرض أسعار الكمية، وصور الفحص، وترتيبات التعبئة، والتسليم الدولي.

للمعالجة الأسرع، يرجى تقديم صور واضحة لملصق الكابل الحالي، وأطراف الموصل، ولوحة اسم الجهاز، ومقبس مدخل الجهاز.
