وحدة محرك خطية محور Z لـ YSM10 YSM20R مع حركة عمودية تحكم فيها بدقة وتجميع وحدة متكاملة

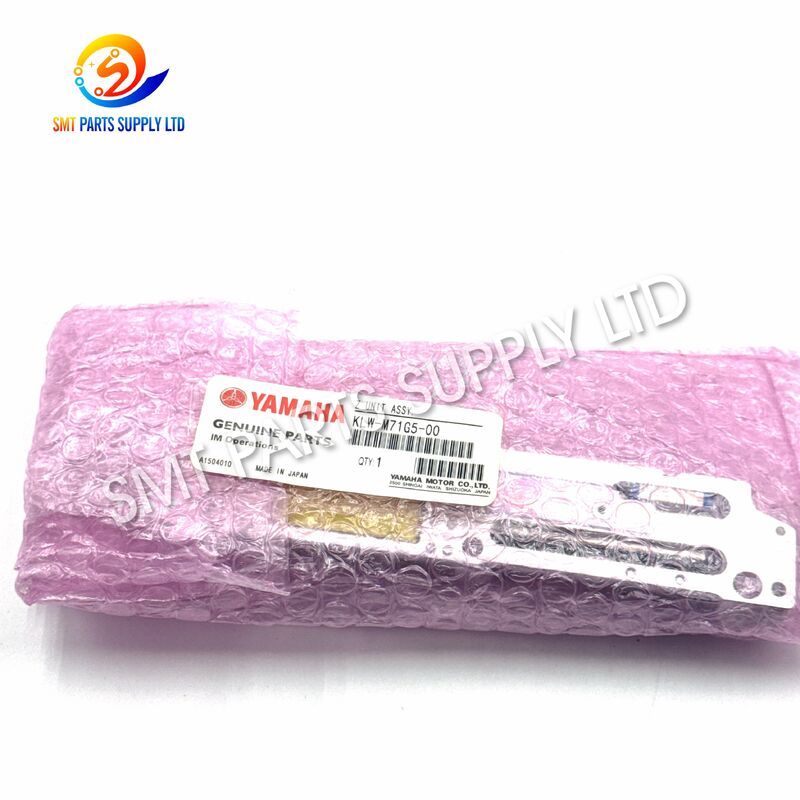

وحدة المحرك الخطي لمحور Z من ياماها KLW-M71G5-00 YSM10 YSM20R

وحدة المحرك الخطي لمحور Z من ياماها KLW-M71G5-00 هي تجميعة حركة دقيقة تم تطويرها لمعدات وضع قطع SMT المتوافقة من ياماها YSM10 و YSM20R. يتم تثبيت الوحدة في آلية محور Z لرأس التركيب، وتدعم الحركة الرأسية المتحكم بها المطلوبة عندما يقترب فوهة من مكون، ويكمل الالتقاط، وينتقل إلى موضع الوضع، ويخفض المكون على لوحة الدوائر المطبوعة.

تعد تجميعة محور Z المستقرة ضرورية للحفاظ على ارتفاع التقاط ثابت، وارتفاع وضع ثابت، وإيقاع تشغيل ثابت، وحركة فوهة ثابتة. عندما تصبح الوحدة الحالية بالية أو تالفة أو ملوثة أو غير مستقرة ميكانيكيًا، قد تواجه الآلة حركة غير طبيعية، أو أخطاء في الالتقاط، أو تباينًا في ارتفاع الوضع، أو اهتزازًا، أو إنذارات، أو انخفاضًا في كفاءة الإنتاج.

يتم توفير KLW-M71G5-00 كوحدة Z متكاملة بدلاً من محرك عام غير مرتبط. وهي مناسبة لفرق الصيانة، ومرافق إنتاج SMT، ومجددي المعدات، وموزعي قطع الغيار الذين يحتاجون إلى بديل محدد بشكل صحيح لمعدات وضع ياماها. يجب التحقق من رقم الجزء وتكوين الجهاز قبل الشراء.

السبب: لماذا تتطلب وحدات محرك محور Z الاستبدال

يقوم رأس التركيب لآلة SMT بأداء عدد كبير من الحركات الرأسية المتكررة أثناء الإنتاج اليومي. يتطلب كل دورة التقاط ووضع آلية محور Z لخفض ورفع الفوهة بدقة. يمكن أن تؤثر ساعات التشغيل الطويلة، وسرعة الإنتاج العالية، والغبار، وتدهور الشحوم، واصطدام الفوهة العرضي، والصيانة غير الصحيحة تدريجيًا على حالة التجميعة.

تشمل الأسباب الشائعة لفشل وحدة محور Z ما يلي:

لا ينبغي تشخيص مشكلة محور Z من عرض واحد فقط. قبل استبدال الوحدة، يجب على الفنيين أيضًا فحص عمود الفوهة، والموصلات، والكابلات، وآلية الرأس، وردود فعل وحدة التحكم، وموضع التركيب، والأجزاء الميكانيكية ذات الصلة.

الأعراض النموذجية لوحدة Z بالية أو تالفة

قد تشير الظروف التالية إلى أن وحدة محور Z الحالية تتطلب الفحص أو الاستبدال:

قد تنشأ هذه الأعراض أيضًا من أنظمة آلة أخرى. يوصى بإجراء فحص كامل قبل طلب أو تثبيت البديل.

الحل: استعادة حركة الرأس الرأسية المتحكم بها

يمكن أن يساعد استبدال وحدة محور Z المعيبة أو غير المستقرة بتجميعة KLW-M71G5-00 المطابقة بشكل صحيح في استعادة الاستجابة الميكانيكية لرأس التركيب. يهدف البديل إلى توفير حل صيانة عملي عندما لا يمكن للوحدة الحالية العمل ضمن شرط الإنتاج المطلوب.

الأهداف الرئيسية للصيانة هي:

يجب أن يتم تركيب الوحدة البديلة بواسطة فنيين مؤهلين على دراية بمعدات SMT من ياماها. يجب إكمال معايرة الجهاز والتحقق من التشغيل بعد التركيب.

مزايا المنتج الرئيسية

1. رقم جزء محدد بوضوح

يوفر KLW-M71G5-00 مرجعًا دقيقًا للشراء والتحكم في المخزون. يقلل استخدام رقم الجزء الدقيق من خطر اختيار تجميعة مشابهة بصريًا ولكنها غير متوافقة.

2. وحدة محور Z متكاملة

يتم توفير المنتج كتجميعة وحدة محور Z، مما يجعله مناسبًا للاستبدال عندما تتطلب وحدة الحركة الكاملة الخدمة بدلاً من مجرد مكون فرعي فردي.

3. مصمم لتشغيل رأس تركيب SMT

تدعم التجميعة الحركة الرأسية المتكررة أثناء عمليات التقاط المكونات ووضعها، حيث تكون الحركة المتحكم بها والارتفاع المتسق مهمين.

4. مناسب لمخزون الصيانة

يمكن لمصانع SMT الاحتفاظ بالجزء كقطعة غيار حرجة للصيانة المجدولة، أو الاستبدال الطارئ، أو تجديد المعدات، أو استعادة الخط.

5. يدعم تقليل وقت التوقف

تساعد وحدة الاستبدال المؤكدة مسبقًا فرق الصيانة على الاستجابة بسرعة عندما يؤدي فشل محور Z إلى تعطيل الإنتاج.

6. الفحص قبل الشحن

يمكن فحص الوحدات المتاحة لتحديد رقم الجزء، والمظهر، والموصلات، وأسطح التركيب، والحالة الميكانيكية الأساسية قبل الإرسال.

7. حالة توريد مرنة

اعتمادًا على توافر المخزون ومتطلبات العميل، قد تشمل شروط التوريد خيارات جديدة، أو مستعملة أصلية، أو مجددة، أو بدائل مكافئة. يجب تأكيد الحالة الدقيقة في عرض الأسعار.

8. دعم التسليم الدولي

يمكن تعبئة قطعة الغيار الصناعية المدمجة للشحن السريع الدولي، أو الشحن الجوي، أو الشحن الموحد وفقًا لكمية الطلب والوجهة.

المواصفات

هام:لا ينبغي افتراض الجهد، المقاومة، ترتيب الموصلات، أبعاد التركيب، وتوافق الرأس من المظهر. يرجى تقديم ملصق الجزء الأصلي ومعلومات الجهاز قبل الطلب.

مرجع التوافق

تصف قوائم الصناعة KLW-M71G5-00 كوحدة Z لتجميعة ياماها YSM10/YSM20-series، بينما تشير بعض القوائم أيضًا إلى YSM20R. لهذا السبب، يجب أن يعتمد موافقة الشراء على رقم الجزء المثبت بدلاً من اسم الجهاز وحده.

التطبيق

يمكن استخدام وحدة المحرك الخطي لمحور Z KLW-M71G5-00 في بيئات إنتاج وصيانة SMT مختلفة.

خطوط إنتاج SMT

مناسبة لمصانع الإلكترونيات التي تشغل آلات وضع ياماها في الإنتاج المستمر أو متعدد الورديات.

الصيانة الوقائية للأجهزة

يمكن تجهيز الوحدة كقطعة غيار حرجة أثناء خدمة الجهاز المجدولة، خاصة حيث يكون تعطيل الإنتاج مكلفًا للغاية.

إصلاح الأعطال الطارئة

عندما يؤكد التشخيص فشل وحدة محور Z، يمكن لبديل مؤكد المساعدة في تقليل وقت توقف الجهاز الممتد.

تجديد المعدات

يستخدم أثناء إعادة بناء أو تجديد آلات وضع ياماها YSM-series المتوافقة.

توزيع قطع الغيار

مناسبة لموردي قطع الغيار الصناعية الذين يدعمون مصانع SMT، والمصنعين المتعاقدين، ومراكز الإصلاح، وتجار المعدات.

توسيع القدرة الإنتاجية

مفيد عند تجهيز مخزون إضافي لقطع الغيار لخطوط SMT المثبتة حديثًا أو المنقولة.

تطبيقات تصنيع الإلكترونيات

كيف تعمل

محور Z مسؤول عن الحركة الرأسية المتحكم بها للفوهة أو آلية رأس التركيب. تشكل عمليته جزءًا أساسيًا من دورة التقاط ووضع SMT.

الخطوة 1: تحديد موضع المكون

يقدم المغذي مكونًا في موضع الالتقاط المبرمج. ينتقل رأس التركيب أفقيًا لمحاذاة الفوهة المحددة فوق المكون.

الخطوة 2: خفض محور Z

تحرك وحدة محور Z الفوهة لأسفل نحو المكون. يتم التحكم في مسافة السفر وفقًا لبرمجة الجهاز، وبيانات المكون، ونوع الفوهة، ومعلومات المعايرة.

الخطوة 3: التقاط المكون

تصل الفوهة إلى ارتفاع الالتقاط المطلوب. يتم تطبيق الفراغ من خلال الفوهة لتثبيت المكون.

الخطوة 4: رفع محور Z

يرفع محور Z الفوهة والمكون الملتقط بعيدًا عن المغذي. يساعد السفر الرأسي المستقر على منع انزلاق المكون أو فقده.

الخطوة 5: الفحص والتصحيح

اعتمادًا على تكوين الجهاز، قد يمر المكون عبر التعرف البصري. يتحقق النظام من الموضع والدوران قبل الوضع.

الخطوة 6: الانتقال إلى موضع لوحة الدوائر المطبوعة

ينتقل الرأس إلى إحداثيات الوضع المبرمجة على لوحة الدوائر المطبوعة.

الخطوة 7: الوضع المتحكم به

يخفض محور Z المكون إلى ارتفاع الوضع المحدد. الحركة الدقيقة مهمة لأن الارتفاع المفرط، أو الارتفاع غير الكافي، أو الحركة غير المستقرة يمكن أن تؤثر على جودة الوضع.

الخطوة 8: التحرير والعودة

يتم تحرير المكون، ويرفع محور Z الفوهة للدورة التالية.

تتكرر هذه التسلسل باستمرار. لذلك، يجب أن توفر وحدة Z استجابة مستقرة من خلال عدد كبير جدًا من دورات الإنتاج.

العلاقة الوظيفية مع أنظمة SMT الأخرى

لا يمكن لوحدة محور Z الصحيحة وحدها تعويض اختيار الفوهة غير الصحيح، أو المغذيات التالفة، أو تسرب الفراغ، أو دعم لوحة الدوائر المطبوعة السيئ، أو البرمجة غير الدقيقة. يعتمد الإنتاج الموثوق على نظام الجهاز الكامل.

إرشادات التركيب

يجب أن يتم التركيب بواسطة موظفي صيانة SMT مدربين.

قبل التركيب

1. أوقف الجهاز وفقًا لإجراء الإيقاف المعتمد.
2. افصل الطاقة الكهربائية واتبع متطلبات قفل المنشأة.
3. سجل إنذارات الجهاز الحالية وأعراض التشغيل.
4. التقط صورًا لموضع التركيب الأصلي وتوجيه الكابلات.
5. تأكد من أن ملصق الوحدة القديمة هو KLW-M71G5-00 أو مرجع بديل معتمد.
6. افحص الوحدة البديلة بحثًا عن تلف النقل.
7. قارن الموصلات، نقاط التركيب، طول الكابل، والواجهات الميكانيكية.
8. جهز أدوات نظيفة ومنطقة عمل محمية من الكهرباء الساكنة.

أثناء التركيب

1. تجنب سحب الموصلات من الكابل.
2. احمِ الموصلات المكشوفة من الغبار والتلوث.
3. احتفظ بالمسامير، والغسالات، والأقواس، والفواصل في مواضعها الأصلية.
4. لا تجبر التجميعة على الدخول إلى موقع التركيب.
5. تأكد من المحاذاة الميكانيكية قبل شد المسامير.
6. وجه الكابلات بعيدًا عن الحواف الحادة والأقسام المتحركة.
7. شد أجهزة التركيب وفقًا لإجراء خدمة الجهاز.
8. أعد التحقق من كل اتصال قبل تطبيق الطاقة.

بعد التركيب

1. قم بتهيئة الجهاز المطلوبة.
2. تحقق من حركة محور Z بحرية ودون عوائق.
3. قم بتشغيل الحركة بسرعة تشغيل آمنة أو مخفضة.
4. لاحظ الضوضاء، الاهتزاز، حركة الكابل، وحالة الإنذار.
5. أكمل معايرة ارتفاع الفوهة والمعايرة المتعلقة بالرأس.
6. اختبر الالتقاط باستخدام مكونات مناسبة.
7. تحقق من ارتفاع الوضع على لوحة اختبار متحكم بها.
8. زد سرعة الإنتاج تدريجيًا بعد التحقق الناجح.
9. سجل تاريخ الاستبدال ونتائج الصيانة.

عملية الفحص ومراقبة الجودة

يعتمد الاختبار الوظيفي على حالة المنتج، ومنصة الاختبار المتاحة، واتفاق الطلب. يجب على المشترين الذين يحتاجون إلى تقرير اختبار محدد أو فيديو تشغيل ذكر المتطلب قبل تقديم الطلب.

التعبئة والتغليف والتسليم

وحدة محور Z هي تجميعة صناعية دقيقة ويجب حمايتها من الصدمات والرطوبة والغبار وتلف الموصل أثناء النقل.

طريقة التعبئة الموصى بها

طرق الشحن المتاحة

• DHL express
• FedEx express
• UPS express
• شحن جوي دولي
• شحن موحد
• وكيل شحن يعينه العميل
• التسليم إلى مستودع شحن محلي

تعتمد تكلفة الشحن ووقت التسليم على الوجهة، حجم العبوة، المتطلبات المعلنة، وطريقة النقل المختارة.

كيفية اختيار وحدة محور Z الصحيحة

يمكن أن يؤدي اختيار بديل بناءً على مظهر المنتج فقط إلى شراء غير صحيح. قد تحتوي تجميعات المحركات SMT المتشابهة بصريًا على موصلات مختلفة، أو مواضع تركيب مختلفة، أو معلمات كهربائية مختلفة، أو متطلبات سفر مختلفة، أو تطبيقات أجهزة مختلفة.

الخطوة 1: تحقق من رقم الجزء الكامل

تأكد من أن الملصق الأصلي يظهر:

KLW-M71G5-00

قدم أيضًا أي لاحقة أو مراجعة معروضة على الملصق، مثل حرف إضافي أو مرجع “X”.

الخطوة 2: تأكيد طراز الجهاز

قدم تعريف الجهاز الكامل:

• ياماها YSM10
• ياماها YSM20
• ياماها YSM20R
• طراز آخر دقيق، عند الاقتضاء

الخطوة 3: تأكيد الرقم التسلسلي للجهاز

قد تحتوي الأجهزة من نفس الطراز على مراجعات إنتاج أو تكوينات رأس مختلفة. يحسن الرقم التسلسلي التحقق الفني.

الخطوة 4: تأكيد نوع الرأس

قد تستخدم نفس سلسلة آلة الوضع رؤوسًا مختلفة. يوصى بصورة لملصق تعريف الرأس.

الخطوة 5: مقارنة الموصلات

تحقق:

• كمية الموصل
• شكل الموصل
• ترتيب الدبابيس
• اتجاه خروج الكابل
• طول الكابل
• آلية القفل

الخطوة 6: مقارنة الواجهات الميكانيكية

تحقق:

• موقع فتحة التركيب
• شكل القوس
• ترتيب العمود والموجه
• الملف الشخصي العام
• موضع توجيه الكابل

الخطوة 7: تقديم صور واضحة للمنتج

تشمل الصور الموصى بها:

الخطوة 8: تأكيد حالة المنتج

اختر خيار التوريد المطلوب:

الخطوة 9: تأكيد الضمان والاختبار

اطلب من المورد ذكر:

• حالة المنتج
• طريقة الاختبار
• فترة الضمان
• متطلبات الإرجاع
• وقت التسليم
• الملحقات المضمنة
• طريقة التعبئة

معلومات الطلب

للحصول على عرض أسعار سريع ودقيق، يرجى تقديم التفاصيل التالية:

يوفر تقديم معلومات كاملة تأخيرات في عروض الأسعار ويساعد في منع أخطاء التوافق.

مقارنة مع الأجزاء المختارة بشكل غير صحيح

يمكن لبضع دقائق تقضيها في التحقق من الوحدة الأصلية منع وقت توقف كبير للجهاز، وتكاليف الإرجاع، وتأخيرات الإنتاج.

توصيات الصيانة

الفحوصات اليومية

• لاحظ ضوضاء الرأس غير الطبيعية.
• تحقق من إنذارات الالتقاط أو الوضع المتكررة.
• حافظ على نظافة داخل الجهاز.
• راقب اصطدامات الفوهة والحركة غير العادية.
• سجل رموز الأخطاء المتكررة.

الفحوصات الأسبوعية

• افحص توجيه الكابلات المرئية.
• تحقق من الموصلات بحثًا عن الارتخاء.
• راجع بيانات أخطاء الالتقاط المتكررة.
• افحص منطقة الرأس بحثًا عن التلوث.
• تأكد من عدم تطور اهتزاز غير طبيعي.

الصيانة المجدولة

• اتبع برنامج صيانة الجهاز.
• تحقق من آلية محور Z والأجزاء المتحركة المرتبطة بها.
• قم بإجراء المعايرة بعد العمل الميكانيكي.
• استبدل الفوهات التالفة والأجزاء ذات الصلة البالية.
• احتفظ بقطع غيار محور Z الحرجة مخزنة بشكل صحيح.

تخزين قطع الغيار

أسئلة متكررة

1. هل KLW-M71G5-00 مناسب لكل جهاز ياماها YSM10 و YSM20R؟

ليس بالضرورة. يتم الإشارة إليه بشكل شائع لمعدات ياماها YSM10 و YSM20-series، ولكن قد يختلف نوع الرأس، ومراجعة الجهاز، والموصلات، وتكوين الرقم التسلسلي. يرجى تأكيد الملصق الأصلي وتقديم معلومات الجهاز قبل الطلب.

2. هل هذا المنتج مجرد محرك أم تجميعة محور Z كاملة؟

يتم توفير KLW-M71G5-00 بشكل عام وتحديده كتجميعة وحدة Z. قد تختلف المكونات المضمنة الدقيقة وفقًا لحالة المخزون، لذا يجب على العملاء تأكيد التكوين المقدم باستخدام الصور الحالية وتفاصيل عرض الأسعار.

3. هل يمكن للوحدة حل أخطاء الالتقاط والوضع؟

يمكن أن تساعد عندما يكون الخطأ ناتجًا عن حركة محور Z غير مستقرة أو معيبة. ومع ذلك، قد تنجم أخطاء الالتقاط أيضًا عن الفوهات، والمغذيات، وتسرب الفراغ، وعرض المكونات، والمعايرة، والكابلات، ووحدات التحكم، أو إعدادات البرنامج غير الصحيحة.

4. ما هي المعلومات المطلوبة قبل عرض الأسعار؟

يرجى تقديم رقم الجزء، طراز الجهاز، الرقم التسلسلي، نوع الرأس، الكمية المطلوبة، حالة المنتج المرغوبة، بلد التسليم، وصور واضحة لملصق الوحدة الأصلي، والموصلات، وهيكل التركيب.

5. هل المعايرة مطلوبة بعد استبدال وحدة محور Z؟

نعم. بعد الاستبدال الميكانيكي، يجب على الفنيين المؤهلين إكمال التهيئة المطلوبة، وفحص الحركة، ومعايرة ارتفاع الفوهة، واختبار الالتقاط، والتحقق من الوضع قبل إعادة الجهاز إلى الإنتاج بالسرعة العادية.

اتصل بنا

هل تبحث عن بديل موثوق لنظام محور Z لرأس التركيب من ياماها YSM10 أو YSM20R؟

أرسل لنا المعلومات التالية للحصول على تأكيد فني سريع وعرض أسعار:

• رقم الجزء: KLW-M71G5-00
• طراز جهاز ياماها
• الرقم التسلسلي للجهاز
• نوع رأس التركيب
• الكمية المطلوبة
• الحالة المفضلة
• صورة ملصق الوحدة الأصلي
• صور الموصل والتركيب
• بلد التسليم والرمز البريدي

نحن ندعم مصانع SMT العالمية، وفرق صيانة المعدات، والمصنعين المتعاقدين، ومراكز الإصلاح، وموزعي قطع الغيار الصناعية.

اتصل بنا اليوم للحصول على:

• تأكيد التوافق
• توافر المخزون الحالي
• اختيار حالة المنتج
• صور الفحص
• معلومات التعبئة والتغليف
• عرض أسعار الشحن
• دعم الطلبات المجمعة
• قطع غيار SMT ذات صلة من ياماها

إشعار العلامة التجارية:يتم استخدام أسماء ياماها وطرازات الأجهزة ذات الصلة فقط لتحديد المنتج ومرجع التوافق. جميع العلامات التجارية تنتمي إلى أصحابها.
