مجموعة فلتر SMC AF30P-060S AFM40P-060AS 5 ميكرومتر 0.3 ميكرومتر لترشيح الجسيمات وضباب الزيت في الهواء المضغوط

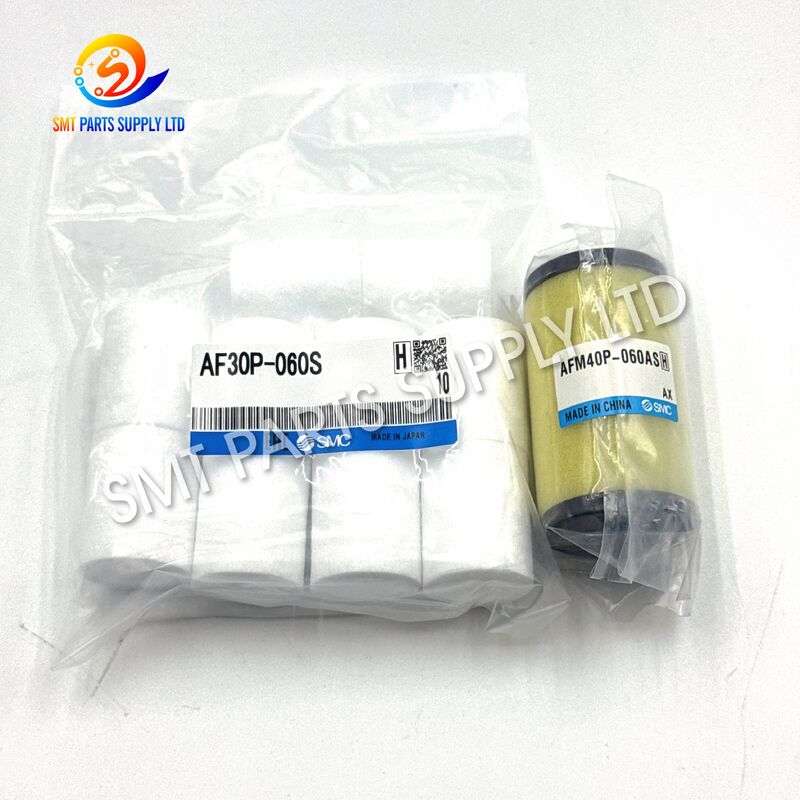

SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40 مجموعة عناصر المرشح

تم تصميم مجموعة عناصر المرشح SMC AF30P-060S وAFM40P-060AS للصيانة الوقائية لأنظمة تحضير الهواء المضغوط المستخدمة في معدات إنتاج SMT، وخطوط التجميع الآلية، وآلات الفحص، والأدوات الهوائية، وأنظمة التحكم الصناعية. يعمل AF30P-060S كعنصر مرشح اسمي 5 ميكرومتر لمرشحات الهواء من سلسلة AF30، في حين أن AFM40P-060AS عبارة عن مجموعة عناصر تستخدم مع فواصل الرذاذ من سلسلة AFM40. تحدد المعلومات المرجعية الرسمية لـ SMC AF30P-060S كعنصر مرشح بديل لمعدات AF30 وتسرد AFM40P-060AS لنماذج فاصل الضباب AFM40 وAFM40-06.

عند استخدامها معًا في خط معالجة الهواء الذي تم تكوينه بشكل صحيح، تدعم هذه العناصر الترشيح المرحلي. تعمل المرحلة الأولى على إزالة الملوثات الصلبة الكبيرة والشوائب المكثفة، بينما توفر المرحلة الثانية فصلًا أدق للضباب. تحدد المعلومات الفنية لـ SMC تصنيفًا اسميًا يبلغ 5 ميكرومتر لترشيح التركيز البؤري التلقائي القياسي وتصنيفًا اسميًا يبلغ 0.3 ميكرومتر لفواصل رذاذ AFM.

يتم توفير هذا المنتج كمجموعة عناصر بديلة بدلاً من مرشح هواء كامل، أو منظم، أو وعاء، أو مبيت، أو صمام تصريف، أو مجموعة معالجة هوائية.

يصف كتالوج الويب SMC الرسمي AFM40P-060AS بأنه "مجموعة العناصر"، في حين تم تحديد AF30P-060S كعنصر مرشح لمعدات سلسلة AF30.

قد يحتوي الهواء المضغوط على الغبار وجزيئات الصدأ والرطوبة المكثفة وزيت الضاغط وحطام الأنابيب والملوثات الأخرى. يمكن لهذه الشوائب أن تنتقل عبر شبكة هواء المصنع وتدخل إلى مكونات هوائية دقيقة.

في بيئات إنتاج SMT، تتحكم الأجهزة الهوائية بشكل متكرر في معالجة المكونات، وتشغيل وحدة التغذية، وتوليد الفراغ، وحركة الفوهة، ونقل اللوحة، والتثبيت، والرفع وتحديد المواقع. حتى الكميات الصغيرة من التلوث يمكن أن تؤثر على استجابة وموثوقية هذه الأنظمة.

يجب فحص عنصر التصفية عند ظهور واحد أو أكثر من الحالات التالية:

قد تكون هذه الأعراض أيضًا ناجمة عن التسرب أو خلل في المنظم أو تلف الأختام أو الأنابيب المسدودة أو مشاكل الضاغط أو إعدادات الجهاز غير الصحيحة. يجب فحص النظام الهوائي بالكامل قبل التأكد من السبب.

توفر مجموعة AF30P-060S وAFM40P-060AS حلاً عمليًا للصيانة لأنظمة معالجة الهواء التي تتطلب الترشيح العام وفصل الضباب.

يتم تثبيت AF30P-060S عادةً في هيكل فلتر الهواء AF30 المقابل كمرحلة الترشيح الأولية. تم تصميم مستوى الترشيح الاسمي البالغ 5 ميكرومتر الخاص به لإزالة ملوثات الهواء المضغوط الشائعة قبل أن يصل الهواء إلى مكونات المعالجة الدقيقة. تسرد وثائق SMC 5 ميكرومتر كتصنيف ترشيح اسمي قياسي لتنقية الهواء للأغراض العامة.

يتم تثبيت AFM40P-060AS في جسم فاصل الضباب AFM40 المقابل. تحدد SMC معدل ترشيح اسميًا قدره 0.3 ميكرومتر لفواصل الرذاذ من سلسلة AFM وتدرج AFM40P-060AS باعتبارها مجموعة العناصر القابلة للتطبيق لنماذج AFM40.

عند تحديدها وتثبيتها بشكل صحيح، يمكن أن تساعد المجموعة في:

يتم تحديد الضغط ودرجة الحرارة وسعة تدفق الهواء وحجم المنفذ وتكوين الصرف من خلال الفلتر الكامل أو مجموعة فاصل الضباب، وليس عن طريق العنصر البديل وحده.

قبل الشراء، تحقق من النموذج الكامل المطبوع على جسم الفلتر المثبت. قد تستخدم الأجيال المختلفة واللاحقات والمواصفات الإقليمية وتكوينات الطلبات الخاصة أوعية أو أختام أو أجزاء صيانة مختلفة.

تأكد دائمًا مما إذا كانت هناك حاجة إلى أختام منفصلة أو حلقات دائرية للوعاء أو أجزاء صيانة أخرى أثناء الاستبدال.

يمكن استخدام مجموعة المرشحات في أنظمة معالجة الهواء المضغوط التي تخدم مجموعة واسعة من الآلات الهوائية.

تعتمد الملاءمة على نموذج مرشح SMC المثبت ومتطلبات جودة الهواء للمعدات النهائية.

يدخل الهواء المضغوط أولاً إلى مبيت مرشح الهواء AF30 الذي يحتوي على عنصر AF30P-060S.

يساعد العنصر على فصل الشوائب الكبيرة المحمولة بالهواء عن تيار الهواء. قد تشمل الملوثات قشور الأنابيب والصدأ والغبار والمواد المكثفة. يتم جمع السوائل والحطام الذي تمت إزالته في وعاء الفلتر وفقًا لتصميم التجميع الكامل.

تعتبر مرحلة الترشيح الاسمية 5 ميكرومتر مناسبة للتحضير العام للهواء المضغوط وتوفر حماية أولية لمرحلة فصل الضباب الدقيقة.

بعد الترشيح الأولي، يدخل الهواء المضغوط إلى مبيت فاصل الضباب AFM40 الذي يحتوي على مجموعة عناصر AFM40P-060AS.

يلتقط هيكل الفلتر الدقيق الجزيئات الأصغر ورذاذ الزيت الذي قد يمر عبر مرشح الهواء الأساسي القياسي. تتمتع سلسلة AFM بتصنيف ترشيح اسمي يبلغ 0.3 ميكرومتر وفقًا لمعلومات منتج SMC.

قد يختلف الطلب الفعلي اعتمادًا على تصميم الماكينة ومواصفات جودة الهواء وتكوين وحدات SMC الكاملة.

يعد تأكيد رقم الجزء الصحيح أمرًا ضروريًا. قد يكون لعنصر الفلتر الذي يبدو مشابهًا طولًا أو قطرًا أو هيكل تركيب أو تصنيف ترشيح أو تصميم مانع للتسرب مختلفًا.

تحقق من لوحة الاسم أو الرمز المطبوع على جسم الفلتر.

تتضمن أمثلة المعلومات المفيدة ما يلي:

لا تخلط بين العنصرين.

لا يحل AF30P-060S محل AFM40P-060AS، ولا يحل AFM40P-060AS محل AF30P-060S.

اطلب المجموعة الكاملة عندما يستخدم الجهاز كلاً من فلتر الهواء AF30 وفاصل الرذاذ AFM40.

اطلب عنصرًا فرديًا عندما يتطلب جسم مرشح واحد فقط الصيانة.

أثناء استبدال العنصر، افحص:

للحصول على عرض أسعار أسرع والتحقق من التوافق، قم بتوفير:

• صورة واضحة لمجموعة الفلتر الكاملة.
• صورة لملصق نموذج السكن.
• صورة للعنصر الذي تمت إزالته.
• الكمية المطلوبة لكل رقم جزء.
• ماركة الآلة و موديلها.
• بلد التسليم والرمز البريدي.
• تاريخ التسليم المطلوب.
• الأفضلية للقطع الفردية أو المجموعات المتطابقة.

يجب إجراء صيانة الفلتر بواسطة موظفين مدربين على دراية بالأنظمة الهوائية.

لا تفتح أبدًا وعاء الفلتر المضغوط.

1. تحقق من عزل مصدر الهواء وتم إطلاق كل الضغط المتبقي.
2. قم بإزالة الوعاء وفقًا لإجراءات الشركة المصنعة للمرشح.
3. مراقبة اتجاه التثبيت للعنصر الموجود.
4. قم بإزالة العنصر المستخدم بعناية لمنع دخول الحطام إلى السكن.
5. افحص الوعاء والختم والحاجز والأسطح الداخلية.
6. قم بتنظيف المكونات القابلة لإعادة الاستخدام باستخدام طريقة معتمدة.
7. لا تستخدم مواد التنظيف الكيميائية التي قد تلحق الضرر بالأوعية البلاستيكية أو الأختام.
8. قم بتثبيت العنصر الجديد في نفس اتجاه المكون الأصلي الصحيح.
9. أعد تركيب الوعاء وقم بتشغيل آلية القفل بالكامل.
10. استعادة ضغط الهواء تدريجيا.
11. تحقق من عدم وجود تسرب حول الوعاء والأختام.
12. تأكيد الضغط المصب الطبيعي وتدفق الهواء.
13. سجل تاريخ الاستبدال وساعات تشغيل الماكينة.

ارجع إلى دليل التشغيل الرسمي للحصول على نموذج الفلتر الكامل قبل التثبيت.

يعتمد عمر الفلتر على جودة الهواء المضغوط، وساعات التشغيل، وتدفق الهواء، وتركيز الزيت، والرطوبة، وحالة الضاغط، ونظافة أنابيب المصنع. لا يمكن تطبيق فترة استبدال واحدة على كل خط إنتاج.

يمكن فحص كل طلب عنصر مرشح وفقًا لمواصفات الشراء المؤكدة.

يجب تأكيد حالة المنتج وأصل العلامة التجارية ودفعة التصنيع ونوع التغليف والوثائق المتاحة في عرض الأسعار الرسمي.

لا تقم بإزالة العنصر من عبوته الواقية حتى التثبيت. قم بتخزينه في منطقة نظيفة وجافة بعيدًا عن الزيت والمذيبات وأشعة الشمس المباشرة والأشياء الثقيلة.

يرجى تأكيد المعلومات التالية قبل تقديم الطلب:

رقم AF30P-060S هو عنصر مرشح أساسي اسمي يبلغ طوله 5 ميكرومتر يستخدم مع هيكل فلتر الهواء AF30. AFM40P-060AS عبارة عن مجموعة عناصر اسمية بحجم 0.3 ميكرومتر تستخدم مع فاصل الضباب AFM40. أنها تؤدي وظائف ترشيح مختلفة وغير قابلة للتبديل.

لا. تحتوي المجموعة القياسية على عنصر بديل AF30P-060S ومجموعة عناصر بديلة AFM40P-060AS. لا يتم تضمين أغطية المرشح والأوعية والمنظمات والمصارف وأقواس التثبيت وأجهزة قياس الضغط وأجهزة التوصيل ما لم يتم إدراجها بشكل منفصل في عرض الأسعار.

يمكن استخدامه عندما تكون ماكينة SMT أو خط معالجة الهواء في المصنع مجهزًا بأجسام مرشح AF30 وAFM40 المتوافقة. تأكد من نموذج السكن الكامل ورمز العنصر المثبت والتكوين الهوائي للماكينة قبل الطلب.

يعتمد تكرار الاستبدال على جودة الهواء وحالة الضاغط ووقت التشغيل والرطوبة وتدفق الهواء ومستوى التلوث. فحص العناصر أثناء الصيانة الوقائية واستبدالها عند تلفها أو تشبعها أو تلوثها بشدة أو التسبب في فقدان الضغط بشكل غير مقبول.

يرجى تقديم نموذج مبيت الفلتر الكامل، وصور فوتوغرافية للوحة الاسم والعناصر الموجودة، والعلامة التجارية للماكينة، وطراز الماكينة، والكمية المطلوبة والوجهة. تعتبر صور الوعاء وهيكل التثبيت الداخلي مفيدة أيضًا عندما يكون الملصق الأصلي غير واضح.

تحدد مراجع SMC الرسمية AF30P-060S كعنصر بديل لترشيح سلسلة AF30 وAFM40P-060AS باعتباره مجموعة العناصر القابلة للتطبيق لفواصل الضباب AFM40 وAFM40-06. تحدد الوثائق الفنية SMC 5 ميكرومتر كمستوى ترشيح AF القياسي و0.3 ميكرومتر كمستوى ترشيح فاصل الضباب AFM.

نظرًا لأن رموز نموذج المرشح الكاملة قد تتضمن أجيالًا مختلفة ولاحقات اختيارية، فيجب تأكيد التوافق وفقًا لرمز الإسكان الكامل بدلاً من المظهر وحده.
