مستشعر حد الناقل X الخاص بالجهاز لطابعة MPM125 مع تأكيد الموضع

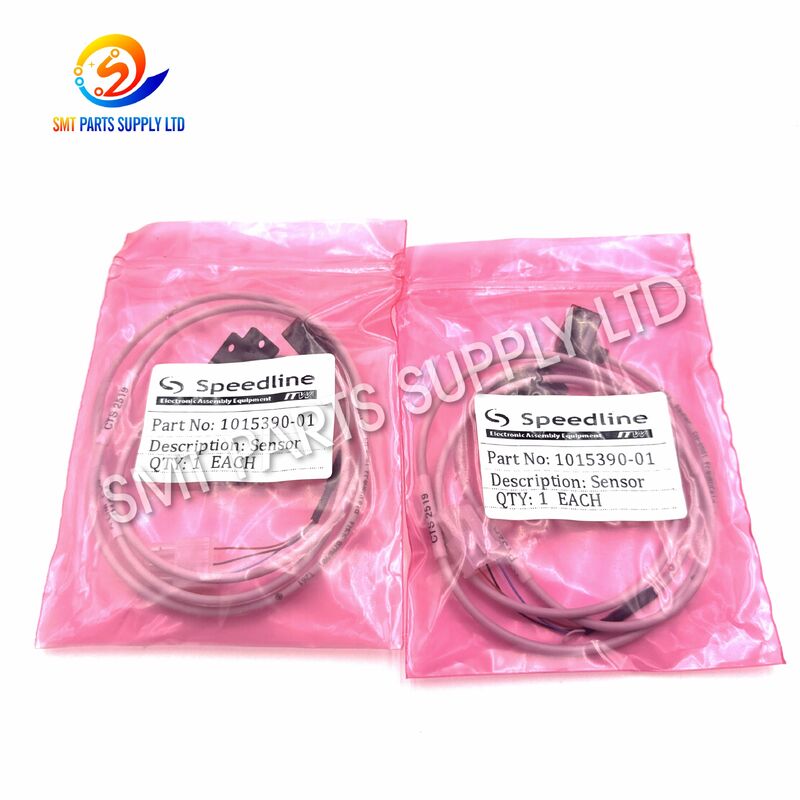

مستشعر حد الناقل X Speedline MPM 1015390-01 لطابعة MPM125

مستشعر حد الناقل X Speedline MPM 1015390-01 هو مكون خاص بالجهاز للكشف عن الموضع مصمم لنظام حركة الناقل في طابعة طباعة الشاشة MPM125. يتم تثبيت المستشعر في موضع حد المحور X المحدد، ويوفر المستشعر إشارة تبديل كهربائية عندما تصل آلية الناقل إلى حدود السفر المحددة. تسمح هذه الإشارة لوحدة تحكم الجهاز بتحديد الموضع النهائي، أو إيقاف الحركة ذات الصلة أو عكسها، والحفاظ على تسلسل تشغيل متحكم فيه.

يعد مستشعر الحد الذي يعمل بشكل صحيح مهمًا للنقل المستقر للوحات، والتهيئة الموثوقة للجهاز، وتحديد موضع الناقل بشكل متسق. عندما يصبح المستشعر الأصلي تالفًا، أو ملوثًا، أو غير مستقر كهربائيًا، أو غير محاذٍ ميكانيكيًا، قد تعرض الطابعة إنذارات موضع، أو تفشل في إكمال التصفير، أو تقاطع نقل لوحات الدوائر المطبوعة العادي.

يتم توفير رقم الجزء 1015390-01 كقطعة غيار بديلة لتطبيقات الصيانة والإصلاح. يجب تأكيد التوافق حسب رقم الجزء، وموضع التثبيت، ومظهر الموصل، وأبعاد التركيب، وتكوين الجهاز قبل الشراء.

يقوم نظام الناقل بتحريك لوحات الدوائر المطبوعة إلى منطقة الطباعة، ومن خلالها، وخارجها. يجب أن تظل حركته ضمن نطاق ميكانيكي متحكم فيه. يعمل مستشعر حد X كمرجع للموضع ومكون حماية للسفر ضمن تسلسل الحركة هذا.

بدون إشارة حد موثوقة، قد لا يتمكن نظام التحكم من تحديد ما إذا كانت آلية الناقل قد وصلت إلى حدودها المقصودة. يمكن أن يؤدي ذلك إلى محاولات حركة متكررة، أو إنذارات الجهاز، أو تهيئة غير مكتملة، أو اتصال ميكانيكي غير طبيعي، أو تقاطع نقل لوحات الدوائر المطبوعة.

يساهم المستشعر في العديد من وظائف الجهاز المهمة:

يعمل مستشعر حد الناقل X بشكل متكرر كلما قام الجهاز بالتهيئة، أو ضبط موضع الناقل، أو أجرى تسلسل الحركة ذي الصلة. يمكن أن يعرض الاستخدام الإنتاجي طويل الأمد المكون للاهتزاز، والغبار، وبقايا معجون اللحام، ومواد التنظيف الكيميائية، وحركة الكابل، والتأثير الميكانيكي.

لا ينجم فشل المستشعر دائمًا عن مكون الاستشعار وحده. يجب أيضًا فحص الأسلاك، والموصلات، وأقواس التثبيت، ومدخلات التحكم، والمحاذاة الميكانيكية أثناء استكشاف الأخطاء وإصلاحها.

قد ينتج عن مستشعر حد الناقل X المعيب أو غير المضبوط بشكل صحيح عرض واحد أو أكثر من الأعراض التالية:

يمكن أن تنتج هذه الأعراض أيضًا عن ربط ميكانيكي، أو كابلات تالفة، أو معلمات جهاز غير صحيحة، أو موصلات مفكوكة، أو أعطال في لوحة الإدخال، أو مشاكل في تجميع الناقل. يجب إجراء فحص كامل قبل استبدال الأجزاء.

يمكن أن يؤدي استبدال مستشعر الحد الفاشل أو غير المستقر إلى استعادة تغذية موضع الناقل الموثوقة والمساعدة في إكمال الجهاز لتسلسل حركته الطبيعي. يجب أن يتطابق جزء الاستبدال مع المستشعر الأصلي في الخصائص الكهربائية، والأبعاد الفيزيائية، واتجاه التركيب، وتكوين الموصل، وسلوك التبديل.

مستشعر حد الناقل X Speedline MPM 1015390-01 مخصص لتوفير حل صيانة عملي لطابعات طباعة الشاشة MPM125 التي تستخدم رقم الجزء المقابل وتكوين الناقل.

لا ينبغي اختيار التصنيفات الكهربائية، ونوع الإخراج، وتعيين دبابيس الموصل، وطول الكابل، ومسافة الاستشعار، وأبعاد التركيب بناءً على المظهر وحده. قد تحتوي إصدارات المستشعرات المختلفة على أغلفة متشابهة بينما تستخدم جهود تشغيل مختلفة، أو منطق إخراج، أو ترتيب أسلاك، أو معايير موصلات مختلفة.

للتوريد الدقيق، أرسل المعلومات التالية:

1. رقم الجزء الكامل المعروض على المكون الأصلي.
2. طراز الجهاز ورقم تسلسل الجهاز.
3. صور واضحة للأمام، والخلف، والموصل، والكابل، والملصق.
4. موضع التركيب داخل تجميع الناقل.
5. الكمية المطلوبة.
6. رسالة الخطأ الحالية، عند توفرها.

يستخدم المستشعر 1015390-01 بشكل أساسي في نظام التحكم في موضع الناقل لتكوين طابعة الشاشة MPM المحدد. وهو مناسب لأقسام الصيانة، ومرافق إنتاج SMT، وشركات إصلاح المعدات، وموزعي قطع الغيار الذين يحتاجون إلى بديل للمكون المثبت المقابل.

• مقدمو خدمات التصنيع الإلكتروني.
• مصانع إنتاج SMT.
• مصانع تجميع لوحات الدوائر المطبوعة.
• فرق صيانة طابعات طباعة الشاشة.
• شركات إصلاح الأتمتة الصناعية.
• مجددو معدات SMT المستعملة.
• موزعو قطع غيار SMT الدوليون.
• مقاولون الخدمة الفنية.

يعمل مستشعر حد الناقل X كجزء من نظام تغذية راجعة التحكم في الحركة للطابعة. عندما تتحرك آلية الناقل نحو حدود المحور X المحددة، يقترب هدف ميكانيكي، أو مشغل، أو جسم قابل للكشف من موضع الاستشعار.

بمجرد الوصول إلى شرط التنشيط المطلوب، يغير المستشعر حالة خرجه الكهربائي. تقرأ وحدة تحكم الجهاز هذه الحالة من خلال دائرة الإدخال المقابلة وتحدد أن الناقل قد وصل إلى الحد المتوقع أو الموضع المرجعي.

يمكن لوحدة التحكم بعد ذلك إيقاف الحركة ذات الصلة، أو عكس الاتجاه، أو إكمال خطوة التصفير، أو الانتقال إلى المرحلة التالية من تسلسل التشغيل.

لا يتحكم مستشعر الحد مباشرة في محرك الناقل. إنه يوفر إشارة إدخال لنظام تحكم الجهاز. تفسر وحدة التحكم هذه الإشارة جنبًا إلى جنب مع منطق البرامج، وأوامر المحرك، وظروف التوقيت، ومدخلات الأمان الأخرى.

لهذا السبب، قد تنشأ إشارة حد الناقل المفقودة من عدة مناطق:

• المستشعر نفسه.
• كابل المستشعر.
• الموصل.
• حزمة الأسلاك.
• طرف إدخال وحدة التحكم.
• لوحة الإدخال.
• الهدف الميكانيكي.
• قوس التركيب.
• معلمة الجهاز أو تسلسل التحكم.

يتطلب الاختيار الصحيح أكثر من مطابقة المظهر العام للمنتج. قد تبدو المستشعرات الصناعية متطابقة بينما تستخدم أسلاكًا مختلفة، أو قطبية إخراج مختلفة، أو تعيينات دبابيس موصل مختلفة، أو نطاقات استشعار مختلفة، أو ترتيبات تركيب مختلفة.

لأسرع عرض أسعار وأقل مخاطر اختيار، قم بتوفير:

رقم الجزء + طراز الجهاز + الرقم التسلسلي + صور الجزء الأصلي + الكمية + بلد التسليم

مثال على تنسيق الاستعلام:

الجزء المطلوب: Speedline MPM 1015390-01
طراز الجهاز: MPM125
التطبيق: موضع حد المحور X للناقل
الكمية: قطعتان
رقم تسلسل الجهاز: متاح عند الطلب
الصور: مرفقة الأمامية، والملصق، والموصل، والكابل، وموضع التركيب

قبل الاستبدال، يجب على الفنيين التمييز بين مشكلة الاستشعار الكهربائي ومشكلة الحركة الميكانيكية.

يجب أن يتم التركيب بواسطة موظفي صيانة مدربين على دراية بطابعات طباعة الشاشة SMT والأنظمة الكهربائية الصناعية.

1. أوقف الجهاز واتبع إجراء العزل الكهربائي للمنشأة.
2. سجل موضع المستشعر الحالي قبل الإزالة.
3. التقط صورًا لتوجيه الكابل، واتجاه الموصل، وموضع القوس، وخلوص الهدف.
4. تحقق من رقم جزء الاستبدال والتكوين المادي.
5. افصل المستشعر الأصلي دون سحب الكابل مباشرة.
6. قم بإزالة براغي التركيب واحتفظ بأي فواصل أو أقواس.
7. قم بتركيب المستشعر البديل بنفس الاتجاه.
8. قم بتوجيه الكابل بعيدًا عن الأجزاء المتحركة، والحواف الحادة، والمناطق ذات درجات الحرارة العالية.
9. قم بتوصيل القابس بإحكام وتأكد من إشراك آلية القفل.
10. أعد تشغيل الطاقة وفقًا لإجراءات الصيانة المعتمدة.
11. تحقق من حالة المستشعر في شاشة إدخال الجهاز أو التشخيص.
12. حرك الناقل ببطء في الوضع اليدوي.
13. تأكد من أن الإشارة تتغير في الموضع الصحيح.
14. تحقق من أن الناقل يتوقف قبل الوصول إلى حد ميكانيكي ضار.
15. أكمل تهيئة الجهاز وقم بإجراء عدة دورات نقل لوحات دوائر مطبوعة فارغة.
16. أعد فحص براغي التركيب وتوجيه الكابل بعد الاختبار.

• لا تقم بتعديل الموصل دون تأكيد تعيين الدبابيس.
• لا تقم بتركيب مستشعر بناءً على مظهر الغلاف فقط.
• لا تسحب الكابل أو تثنيه بشدة.
• لا تسمح للهدف المتحرك بالاصطدام بجسم المستشعر.
• لا تستخدم قوة شد مفرطة على مناطق التركيب البلاستيكية.
• لا تغير موضع التنشيط دون تسجيل الإعداد الأصلي.
• لا تتجاوز إشارة الحد للإنتاج العادي.
• لا تطبق جهدًا غير مؤكد على المستشعر.
• لا تستخدم مذيبات قوية على غلاف المستشعر أو الكابل.
• لا تبدأ التشغيل التلقائي حتى يكتمل التحقق اليدوي.

قبل استبدال المستشعر، افحص ما يلي:

بعد التركيب، تحقق من:

• المستشعر مثبت بإحكام.
• الهدف يقترب من منطقة الاستشعار الصحيحة.
• تتغير حالة الإدخال باستمرار.
• الإشارة مستقرة أثناء حركة الكابل.
• يتوقف الناقل في الموقع المقصود.
• تكمل الطابعة التهيئة بشكل طبيعي.
• يتقدم نقل لوحات الدوائر المطبوعة دون انقطاع غير طبيعي.
• لا يظهر أي إنذار جديد للمستشعر أو الناقل أو السلامة.
• يبقى الكابل بعيدًا عن جميع المكونات المتحركة.
• يقوم الجهاز بإجراء دورات متعددة باستمرار.

يمكن أن يحدد الفحص المنتظم مشاكل المستشعر قبل أن تسبب توقفًا كاملاً للجهاز.

تعتمد فترة الفحص المناسبة على استخدام الجهاز، وظروف المصنع، ومعايير الصيانة، وتاريخ الفشل السابق.

يسمح المرجع 1015390-01 لفرق الصيانة بالبحث عن قطعة غيار محددة للجهاز بدلاً من اختيار مستشعر للأغراض العامة دون معلومات توافق كافية.

يستخدم المكون للكشف عن حد سفر المحور X للناقل المحدد وتوفير حالة الموضع المطلوبة لنظام تحكم الجهاز.

تساعد إشارة المستشعر الموثوقة الطابعة على تأكيد موضعها المرجعي أثناء بدء التشغيل والتعافي من الإنذارات المتعلقة بالناقل.

يمكن أن يؤدي استبدال مستشعر معيب مؤكد إلى التخلص من الاختبار المتكرر لمكون غير مستقر والسماح للفنيين بمواصلة فحص نظام الناقل الأوسع.

يمكن لمرافق الإنتاج التي تشغل معدات MPM الاحتفاظ بمستشعرات حرجة مؤكدة في المخزون لتقصير وقت الإصلاح في حالات الطوارئ.

يمكن اقتباس المنتج لمصانع الإلكترونيات، وشركات خدمة المعدات، وموزعي قطع غيار SMT الذين يحتاجون إلى شحن دولي.

يجب فحص كل مكون يتم توريده وفقًا لمتطلبات الطلب وظروف الاختبار المتاحة.

نظرًا لاختلاف إصدارات الأجهزة، يظل التوافق النهائي معتمدًا على تكوين العميل المثبت.

يجب تعبئة المستشعر لحماية جسم الاستشعار، والكابل، والموصل من التأثير، والضغط، والرطوبة، والتعرض الكهروستاتيكي أثناء النقل.

1. فحص بصري قبل التعبئة.
2. تغليف واقٍ حول جسم المستشعر.
3. تم ترتيب الكابل بدون انحناءات ضيقة.
4. تم حماية الموصل من التأثير والتلوث.
5. تعبئة داخلية فردية.
6. ملصق تعريف رقم الجزء.
7. كرتون خارجي مقوى للنقل الدولي.
8. حماية إضافية حسب كمية الشحن والوجهة.

قد تشمل طرق الشحن المتاحة الشحن السريع الدولي، أو الشحن الجوي، أو الشحن الموحد، أو الشحن مع قطع غيار SMT الأخرى.

لتلقي عرض أسعار دقيق، أرسل التفاصيل التالية:

يكتشف المستشعر 1015390-01 حد سفر المحور X للناقل المحدد ويرسل إشارة موضع إلى نظام تحكم الطابعة. تدعم هذه الإشارة إيقاف الناقل، وتأكيد الموضع المرجعي، وتهيئة الجهاز، وتسلسل نقل لوحات الدوائر المطبوعة العادي.

لا. لا ينبغي افتراض التوافق لكل طابعة MPM. تم إدراج الجزء لتطبيق الناقل MPM125 المحدد، ولكن يجب التحقق من رقم تسلسل الجهاز، والموصل، والكابل، وترتيب التركيب، ورقم الجزء المثبت قبل الطلب.

تحقق من مؤشر المستشعر أو حالة إدخال الجهاز أثناء تحريك الناقل يدويًا. افحص أيضًا محاذاة الهدف، والموصل، والكابل، والإمداد، ومدخل وحدة التحكم. قد يعمل المستشعر بشكل صحيح بينما يمنع كابل مكسور أو دائرة إدخال معيبة وحدة التحكم من تلقي إشارته.

قدم رقم الجزء 1015390-01، وطراز الجهاز، والرقم التسلسلي، والكمية المطلوبة، وبلد التسليم، وصورًا واضحة للمستشعر الأصلي. يجب أن يكون الموصل، والكابل، والملصق، وفتحات التركيب، وموضع التركيب مرئيًا في الصور.

المظهر المتشابه لا يؤكد التوافق. يجب أن يتطابق البديل مع الجهد المطلوب، وسلوك الإخراج، وتعيين دبابيس الموصل، وترتيب الكابل، وخصائص الاستشعار، وأبعاد التركيب، وموضع التنشيط. يمكن أن يتسبب المستشعر غير الصحيح في حدوث إنذارات، أو تلف الأسلاك، أو تشغيل غير موثوق للناقل.

SMT PARTS SUPPLY LTD.تورد قطع غيار طابعات طباعة الشاشة، وقطع غيار آلات SMT، والمستشعرات، والمحركات، ولوحات التحكم، ومكونات الناقل، والمغذيات، والفوهات، وعناصر الصيانة لمعدات التصنيع الإلكتروني.

للحصول على عرض أسعار سريع، يرجى إرسال:

• رقم الجزء: 1015390-01
• طراز الجهاز: MPM125
• صور المكون الأصلي
• رقم تسلسل الجهاز
• الكمية المطلوبة
• بلد التسليم
• تاريخ التسليم المتوقع
• قطع غيار أخرى مطلوبة لنفس الجهاز

سيقوم فريق المبيعات لدينا بالتحقق من مرجع المنتج، والتوافر، ومتطلبات التعبئة، وخيارات الشحن وفقًا لاستفسارك.

اتصل بنا اليوم للحصول على الأسعار، وفحص التوافق، ومعلومات التسليم، وعروض أسعار قطع غيار SMT المجمعة.
