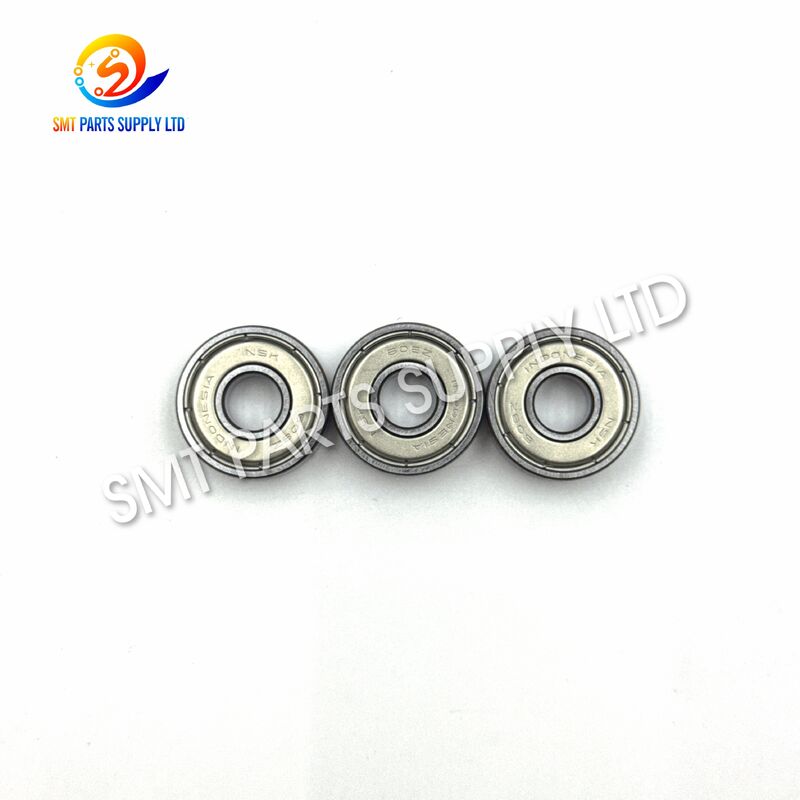

FUJI H4130E NSK 608Z محمول محمي معدني مع ثقب 8 ملم وقطر خارجي 22 ملم لآلات SMT

FUJI H4130E NSK 608Z محمل محمي لآلات CP6 CP7

محمل FUJI H4130E NSK 608Z هو محمل كروي مدمج ذو أخدود عميق مزود لدعم الدوران، ونقل الحركة الميكانيكية، والبكرات، والأعمدة، والمواضع المتحركة ذات الصلة في معدات وضع FUJI SMT المتوافقة. بفضل التكوين القياسي للأبعاد 8 مم قطر داخلي، و 22 مم قطر خارجي، و 7 مم عرض، يوفر المحمل خيار استبدال عملي للمكونات H4130E البالية أو التالفة.

يسمح تصميم مسار الأخدود العميق بالدوران السلس مع التعامل بشكل أساسي مع الأحمال الشعاعية والأحمال المحورية المحدودة المتولدة أثناء التشغيل العادي للآلة. يساعد هيكل الدرع المعدني على تقليل دخول الغبار والجزيئات الغريبة مع الاحتفاظ بالتشحيم المطبق في المصنع.

يُشار إلى H4130E بشكل شائع لآلات سلسلة FUJI CP، بما في ذلك تكوينات CP6، CP642، CP643، CP7، CP742، CP743، و CP842 المختارة. نظرًا لاحتمال اختلاف مواضع التركيب ولواحق المحامل، يجب على المشترين تأكيد علامة المحمل القديم، وطراز الماكينة، وموقع التجميع، وترتيب الدرع المطلوب قبل الطلب.

تحديد المنتج

فوائد المنتج الرئيسية

أبعاد قياسية مدمجة

يسمح تنسيق الأبعاد 8 × 22 × 7 مم للمحمل بالتركيب في تجميعات دوارة مدمجة حيث تكون مساحة التركيب محدودة. تجعل أبعاده القياسية من سلسلة 608 تحديد الهوية المادية ومقارنة الاستبدال أسهل.

دعم دوران سلس

يقلل مسار الأخدود العميق وهيكل الكرة الدوارة من الاحتكاك الانزلاقي بين العمود والغلاف. يدعم هذا حركة أكثر سلاسة من محمل بالٍ، أو عالق، أو ملوث، أو مركب بشكل غير صحيح.

نقل ميكانيكي مستقر

يساعد المحمل H4130E المختار بشكل صحيح في الحفاظ على موضع العمود واتساق الدوران. يعد دعم المحمل المستقر مهمًا في معدات SMT لأن الحركة غير المنتظمة يمكن أن تؤثر على التوقيت الميكانيكي، والاهتزاز، وتشغيل المغذي، وتكرار الوضع.

هيكل محمي معدني

يوفر التكوين المحمي حاجزًا واقيًا ضد جزيئات الغبار الكبيرة والمواد الأجنبية مع الاحتفاظ بالتشحيم داخل المحمل. هذا الهيكل مناسب للمواضع الميكانيكية المغلقة أو شبه المغلقة حيث يكون الاحتكاك المنخفض والحجم المدمج مطلوبين.

استبدال سهل الصيانة

يمكن استبدال المحمل كجزء من الصيانة الوقائية، أو تجديد الماكينة، أو إصلاح الأعطال. قد يساعد استبدال المحمل البالي قبل حدوث تآكل كامل في حماية العمود، والغلاف، والبكرة، والبكرة، والمكونات المحيطة.

مناسب لبيئات إنتاج SMT

تم تصميم محمل H4130E لمعدات وضع المكونات الإلكترونية FUJI المتوافقة. يمكن استخدامه من قبل مصانع SMT، وإدارات الصيانة، ومجددي الآلات، وتجار المعدات، وشركات خدمات قطع الغيار.

السبب: لماذا تحدث مشاكل المحامل

تعمل المحامل باستمرار تحت حمل دوار، وضغط تجميع، واهتزاز، وتغير في درجة الحرارة، والتعرض للتلوث. بمرور الوقت، يمكن لهذه الظروف أن تلحق الضرر بمسار السباق، وعناصر الدوران، والدرع، والقفص، أو التشحيم.

الأسباب الشائعة لفشل محمل H4130E

أعراض الفشل النموذجية

قد يتطلب المحمل الفحص أو الاستبدال عند ظهور عرض واحد أو أكثر من الأعراض التالية:

• ضوضاء ميكانيكية غير عادية أثناء تشغيل الماكينة.
• خشونة عند تدوير العمود أو البكرة يدويًا.
• زيادة الاهتزاز حول موضع المحمل.
• حرارة غير طبيعية بالقرب من التجميع الدوار.
• صدأ مرئي، تغير في اللون، تلف الدرع، أو تسرب الشحم.
• خلوص شعاعي أو محوري مفرط.
• حركة غير منتظمة للعمود أو البكرة المدعومة.
• إنذارات ميكانيكية متكررة تتعلق بالتجميع المتأثر.
• انخفاض استقرار الماكينة بعد فترات تشغيل طويلة.
• تآكل المحمل أو مقاومة أثناء الدوران.

يجب عدم تقييم أعراض المحمل بمفردها. قد تنتج مشاكل مماثلة أيضًا عن عمود ملتوي، أو غلاف بالٍ، أو مثبت فضفاض، أو حزام تالف، أو شد غير صحيح، أو بكرة ملوثة، أو عدم محاذاة التجميع.

الحل: استبدال محمل H4130E البالي

يمكن أن يؤدي استبدال المحمل البالي بمكون FUJI H4130E NSK 608Z مطابق بشكل صحيح إلى استعادة الدعم الميكانيكي السلس وتقليل الاحتكاك غير المرغوب فيه. يجب أن يتطابق الاستبدال مع أبعاد المحمل الأصلية، وتكوين الدرع، ولواحق الخلوص، وموضع الماكينة، ومتطلبات التركيب.

عملية الاستبدال الموصى بها

لا ينبغي أبدًا تركيب المحمل عن طريق تطبيق تأثير غير متحكم فيه من خلال عناصر الدوران. عند تركيب المحمل على عمود، يجب عادةً تطبيق قوة التركيب على الحلقة الداخلية. عند تركيبه في غلاف، يجب عادةً تطبيق القوة على الحلقة الخارجية.

المواصفات الفنية

يشير مرجع NSK الرسمي لسلسلة 608 القياسية إلى تجويف 8 مم، وقطر خارجي 22 مم، وعرض 7 مم، وتقييم حمل ديناميكي أساسي يبلغ حوالي 3650 نيوتن، وتقييم حمل ثابت أساسي يبلغ حوالي 1370 نيوتن، وسرعات مرجعية تصل إلى 34000 دورة في الدقيقة مع تشحيم الشحم. هذه قيم مرجعية للسلسلة القياسية وليست قيم تشغيل مضمونة لكل حق لاحق H4130E أو تركيب ماكينة.

ملاحظة فنية هامة

يشير التعيين 608Z بشكل عام إلى محمل بدرع معدني، بينما يشير 608ZZ, 608ZZ1, أو التعيينات ذات الصلة إلى دروع مختلفة أو تكوينات خاصة بالشركة المصنعة. تحدد بعض سجلات H4130E التجارية المحمل على أنه 608Z، بينما يسرد البعض الآخر 608ZZ أو 608ZZMC3E.

لهذا السبب، يجب تأكيد المحمل المزود مقابل:

• العلامة الكاملة على المحمل الأصلي.
• عدد الدروع المعدنية.
• الخلوص الداخلي أو متطلبات اللواحق.
• طراز ماكينة FUJI.
• موضع التجميع.
• أبعاد العمود والغلاف.
• دليل أجزاء الماكينة ذي الصلة.

لا تختر المحمل باستخدام الرقم الأساسي فقط “608” عندما يكون اللحق الكامل متاحًا.

التطبيق

يُستخدم محمل FUJI H4130E NSK 608Z كمكون دعم ميكانيكي في آلات وضع المكونات الإلكترونية المتوافقة. قد يتم تركيبه في تجميعات دوارة حيث يلزم محمل مدمج لدعم عمود، أو بكرة، أو كامة، أو بكرة، أو عنصر نقل، أو مكون متحرك ذي صلة.

تطبيقات المعدات النموذجية

مراجع الآلات المتوافقة

يتم تسويق H4130E بشكل شائع لتكوينات آلات FUJI المختارة، بما في ذلك:

• FUJI CP6.
• FUJI CP642.
• FUJI CP643.
• FUJI CP7.
• FUJI CP742.
• FUJI CP743.
• FUJI CP842.
• تجميعات FUJI أخرى تستخدم نفس مواصفات محمل H4130E.

يجب التحقق من التوافق لأن نفس عائلة الآلات يمكن أن تحتوي على مراجعات ميكانيكية مختلفة، وخيارات تجميع، وسنوات إنتاج، ولواحق محامل.

سيناريوهات الاستخدام الموصى بها

الصيانة الوقائية المجدولة

يمكن للمصانع التي تشغل خطوط SMT عالية الإنتاج الاحتفاظ بمحامل H4130E في مخزون الصيانة الخاص بها. قد يتم جدولة الاستبدال عند إظهار الفحص ضوضاء غير طبيعية، أو خلوص، أو احتكاك، أو تلوث، أو تلف مرئي.

إصلاح الماكينة الطارئ

عند فشل المحمل بشكل غير متوقع، يمكن أن يؤدي الاستبدال المؤكد إلى تقليل وقت تعطل المعدات. للحصول على عروض أسعار عاجلة، يجب على المشترين تقديم علامة المحمل، وطراز الماكينة، والكمية المطلوبة، وصور واضحة.

تجديد الماكينة

أثناء تجديد شامل لآلات سلسلة CP، قد يقوم الفنيون بفحص المحامل في جميع أنحاء النظام الميكانيكي. يجب استبدال المحامل التي تظهر خشونة، أو تآكل، أو خلوصًا مفرطًا، أو تلفًا في الدرع.

تجديد المعدات المستعملة

غالبًا ما تتطلب آلات SMT المستعملة فحصًا ميكانيكيًا قبل التركيب في مصنع جديد. يمكن أن يؤدي استبدال المحامل البالية إلى تحسين استقرار التشغيل وتقليل مخاطر الصيانة أثناء إعادة التشغيل.

توريد قطع الغيار الدولية

يجعل الحجم المدمج لمحمل H4130E مناسبًا للتسليم السريع الدولي. يمكن تعبئته بشكل فردي أو دمجه مع أجزاء آلات FUJI الأخرى في شحنة واحدة.

كيف يعمل

يتكون المحمل الكروي ذو الأخدود العميق بشكل أساسي من حلقة داخلية، وحلقة خارجية، وكرات دوارة، وقميص، وشحم، ودرع واقي. عادةً ما تتناسب الحلقة الداخلية حول العمود، بينما يتم وضع الحلقة الخارجية داخل الغلاف.

عندما يدور العمود، تتدحرج الكرات بين مسارات السباق الداخلية والخارجية. ينتج عن التلامس المتدحرج احتكاك أقل من التلامس الانزلاقي المباشر، مما يسمح للعمود أو البكرة بالتحرك بكفاءة أكبر.

مبدأ التشغيل

نقل الحمل

يتم نقل الحمل الشعاعي من العمود إلى الحلقة الداخلية، عبر الكرات، وإلى الحلقة الخارجية والغلاف. يمكن للمحمل ذي الأخدود العميق أيضًا قبول قوة محورية محدودة في أي من الاتجاهين، ولكن الحمل المسموح به الفعلي يعتمد على السرعة، والتركيب، والتشحيم، والمحاذاة، ودرجة الحرارة، وظروف التشغيل.

الأهمية في معدات SMT

تعتمد آلات وضع SMT على حركة ميكانيكية متكررة ومتحكم بها. يمكن للمحمل الذي به خلوص مفرط أو خشونة أن يسبب اهتزازًا وحركة غير منتظمة. يدعم المحمل المطابق بشكل صحيح تشغيل الماكينة المستقر من خلال الحفاظ على دوران أكثر سلاسة وموضع عمود أكثر اتساقًا.

مزايا الأداء

دوران منخفض الاحتكاك

يقلل تصميم الكرة الدوارة من المقاومة الميكانيكية ويدعم الحركة السلسة في التجميعات المدمجة.

بصمة تركيب صغيرة

توفر أبعاد 8 × 22 × 7 مم دعمًا دورانيًا دون الحاجة إلى غلاف كبير أو هيكل عمود.

دعم الحمل الشعاعي

مسار الأخدود العميق مناسب لدعم الأحمال الشعاعية المتولدة عادةً بواسطة الأعمدة الدوارة والبكرات وآليات النقل.

دعم محوري محدود ثنائي الاتجاه

يمكن لهندسة مسار السباق قبول حمل محوري محدود من أي من الاتجاهين عند تركيب المحمل وتشغيله بشكل صحيح ضمن شروطه المحددة.

انخفاض التعرض للتلوث

يساعد الدرع المعدني في الحد من دخول الجسيمات الكبيرة مع الاحتفاظ بالتشحيم. إنه ليس مكافئًا لمحمل محكم الإغلاق بالكامل ولا ينبغي تعريضه لتلوث سائل شديد.

استراتيجية صيانة بسيطة

نظرًا لأن المحمل هو مكون ميكانيكي قابل للاستبدال، يمكن لفرق الصيانة فحصه واستبداله دون تغيير الماكينة بالكامل عندما تظل الأجزاء المحيطة قابلة للخدمة.

إرشادات التركيب

التركيب الصحيح له تأثير كبير على أداء المحمل. يمكن أن يفشل المحمل الجديد بسرعة إذا تم تركيبه بقوة مفرطة، أو تلوث، أو عدم محاذاة، أو تركيب غير صحيح.

قبل التركيب

• تأكد من أن H4130E هو رقم جزء FUJI المطلوب.
• تحقق من علامة محمل NSK الكاملة.
• قم بقياس التجويف والقطر الخارجي والعرض عند الضرورة.
• قارن عدد وموضع الدروع.
• افحص العمود بحثًا عن التآكل، أو الخدوش، أو التآكل، أو الانحناء.
• افحص الغلاف بحثًا عن الارتخاء، أو التشوه، أو التلوث.
• جهز أدوات تركيب وإزالة المحامل المناسبة.
• احتفظ بالمحمل الجديد مغلقًا حتى التركيب.
• نظف منطقة العمل قبل فتح العبوة.
• اتبع إجراء الصيانة الخاص بالشركة المصنعة للماكينة.

أثناء التركيب

• لا تضرب المحمل مباشرة بمطرقة فولاذية.
• لا تنقل قوة الضغط عبر الكرات.
• طبق القوة فقط على الحلقة التي تتلقى التركيب المتداخل.
• حافظ على المحمل مربعًا بالنسبة للعمود والغلاف.
• تجنب إتلاف الدرع.
• لا تقم بإزالة شحم المصنع بدون سبب فني.
• لا تخلط أدوات التركيب المتسخة والنظيفة.
• تأكد من أن الفواصل ومكونات التثبيت في المواضع الصحيحة.
• شد المثبتات ذات الصلة وفقًا لإجراء المعدات.
• قم بتدوير التجميع يدويًا قبل استعادة طاقة الماكينة.

بعد التركيب

• تأكد من أن الدوران سلس وخالٍ من التقييد.
• تحقق من التجميع بحثًا عن خلوص مفرط.
• قم بتشغيل الماكينة بسرعة متحكم بها.
• استمع إلى نقر، أو كشط، أو ضوضاء غير منتظمة.
• لاحظ منطقة المحمل بحثًا عن حرارة غير طبيعية.
• أعد فحص المثبتات بعد الاختبار الأولي عند الضرورة.
• سجل تاريخ الصيانة وموضع الاستبدال.
• احتفظ بالمحمل الذي تم إزالته لتحليل الأعطال إذا لزم الأمر.

توصيات الصيانة

يعامل محمل H4130E بشكل عام كمكون قابل للاستبدال. تعتمد فترات الصيانة على ساعات التشغيل، والسرعة، والحمل، والبيئة، ودقة التركيب، وحالة الماكينة.

توصيات التخزين

• قم بتخزين المحمل في عبوته الواقية الأصلية.
• احتفظ به في منطقة نظيفة وجافة ومتحكم في درجة حرارتها.
• تجنب التلامس المباشر مع الماء أو المواد الكيميائية المسببة للتآكل.
• لا تضع أشياء ثقيلة فوق عبوة المحمل.
• لا تفتح العبوة حتى التركيب.
• استخدم إدارة المخزون أولاً بأول.
• ضع ملصقًا على المخزون بأرقام مرجع FUJI و NSK.
• افصل المكونات الجديدة والمستخدمة والمصلحة والمزالة.
• تجنب التعامل مع المحمل بأيدي مبللة أو متسخة.
• افحص المخزون المخزن لفترة طويلة قبل التركيب.

كيفية اختيار المحمل الصحيح

يتطلب اختيار المحمل الصحيح أكثر من مجرد مطابقة الأبعاد. يمكن أن يكون لمحملين نفس الحجم 8 × 22 × 7 مم ولكنهما يختلفان في ترتيب الدرع، أو الخلوص، أو التشحيم، أو الدقة، أو تصميم القميص، أو مواصفات التشغيل.

قائمة التحقق من الاختيار

اختيار 608Z و 608ZZ

يشترك محمل 608Z ومحمل 608ZZ عادةً في نفس الأبعاد الأساسية، ولكن ترتيبات درعهما تختلف. يمكن أن يؤثر تكوين الدرع على حماية التلوث، واحتفاظ التشحيم، واتجاه التركيب، والمقاومة.

إذا كان المكون الأصلي يحمل علامة 608ZZ, فلا تستبدله تلقائيًا بـ 608Z دون تأكيد المتطلبات الفنية. وبالمثل، قد تشير اللواحق مثل MC3E إلى مواصفات داخلية يجب مطابقتها عند الضرورة.

المعلومات الموصى بها لعرض الأسعار

للحصول على عرض أسعار دقيق، أرسل:

1. اسم المنتج: محمل FUJI.
2. رقم جزء FUJI: H4130E.
3. علامة NSK الكاملة.
4. طراز الماكينة والرقم التسلسلي.
5. الكمية المطلوبة.
6. متطلبات حالة المنتج.
7. صور واضحة لكلا جانبي المحمل.
8. صورة لموضع التركيب عند الإمكان.
9. بلد الوجهة والرمز البريدي.
10. تاريخ التسليم المطلوب.

فحص الجودة

قبل الشحن، يمكن فحص المحمل وفقًا لمتطلبات الطلب المؤكدة.

عناصر الفحص المقترحة

لا يحل الفحص محل تأكيد التوافق على جانب الماكينة. يظل المشترون مسؤولين عن التحقق من رقم الجزء واللاحقة الصحيحين لمعداتهم.

التعبئة والشحن

محمل H4130E هو مكون دقيق مدمج ويجب حمايته من التلوث والرطوبة والتأثير والخلط أثناء النقل.

طريقة التعبئة

• تعبئة واقية فردية حيثما كانت متاحة.
• لفافة مقاومة للصدأ ومقاومة للغبار.
• تحديد رقم الجزء بوضوح.
• تبطين داخلي لمنع الحركة.
• علبة تصدير قوية للنقل الدولي.
• ملصقات دفعات لكميات متعددة.
• تعبئة خارجية بناءً على وزن الشحنة والوجهة.
• تعبئة مجمعة مع قطع غيار آلات SMT أخرى عند الطلب.

خيارات الشحن

يعتمد وقت التسليم الفعلي على حالة المخزون، وكمية الطلب، وتأكيد الدفع، والوجهة، ومعالجة الجمارك، وطريقة النقل المختارة.

لماذا تختار هذا المنتج

• رقم جزء FUJI H4130E معروف.
• مرجع محمل NSK من سلسلة 608.
• أبعاد تركيب مدمجة 8 × 22 × 7 مم.
• تصميم أخدود عميق لدعم دوران سلس.
• هيكل محمي للحماية العملية من التلوث.
• مناسب للصيانة الوقائية والتصحيحية.
• قابل للتطبيق على معدات FUJI CP-series المتوافقة.
• سهل الدمج مع طلبات قطع غيار SMT الأخرى.
• عملية واضحة للتحقق قبل الطلب.
• دعم التعبئة والشحن الدولي.
• يتم قبول استفسارات الكميات الصغيرة والطلبات الدفعية.
• يمكن التحقق من الصور الفنية قبل الشحن.

بيان التوافق والعلامة التجارية

تُستخدم أسماء وطرازات وأرقام أجزاء FUJI و NSK فقط لتحديد المنتج ومرجع التوافق. ما لم يتم تأكيده بشكل خاص في عرض الأسعار، لا ينبغي تفسير أي بيان على أنه تفويض، أو انتساب، أو تأييد، أو تعيين من قبل أصحاب العلامات التجارية المعنيين.

قد يختلف مظهر المنتج، والعلامات، والتعبئة، ودفعات الإنتاج، واللواحق، والمواصفات. يجب تأكيد التوافق باستخدام دليل الماكينة، وعلامة المحمل الأصلية، وأبعاد الجزء القديم، وموضع التجميع، والصور التي قدمها العميل.

لا ينبغي للبائع وصف المنتج بأنه “أصلي”، أو “حقيقي”، أو “معتمد” ما لم يتم التحقق من مصدره وحالته للمخزون المحدد المعروض.

الأسئلة الشائعة

1. ما هو استخدام محمل FUJI H4130E؟

يُستخدم محمل H4130E لدعم الحركة الدورانية في تجميعات آلات FUJI SMT المتوافقة. اعتمادًا على تكوين الماكينة، قد يعمل مع عمود، أو بكرة، أو كامة، أو بكرة، أو آلية نقل، أو مكون دوار آخر. يجب التحقق من موضع التركيب الدقيق في دليل أجزاء الماكينة أو تأكيده من المكون الذي تم إزالته.

2. ما هي أبعاد محمل NSK 608Z؟

الأبعاد القياسية لمحمل سلسلة 608 هي 8 مم قطر داخلي، و 22 مم قطر خارجي، و 7 مم عرض. لا يزال يتعين على المشترين قياس الجزء القديم والتحقق من اللحق الكامل لأن المحامل ذات الأبعاد الخارجية المتطابقة يمكن أن تحتوي على دروع مختلفة، وخلوص داخلي، وتشحيم، ومواصفات أداء.

3. هل H4130E متوافق مع جميع آلات FUJI CP6 و CP7؟

يُشار إلى H4130E بشكل شائع لمعدات CP6، CP642، CP643، CP7، CP742، CP743، و CP842 المختارة. ومع ذلك، لا يمكن ضمان التوافق من عائلة الماكينة وحدها. يرجى تقديم طراز الماكينة الدقيق، والرقم التسلسلي، وموضع التركيب، وعلامة المحمل القديم، والصور قبل الطلب.

4. ما هو الفرق بين 608Z و 608ZZ؟

كلاهما يستخدم عادةً نفس الأبعاد الأساسية 8 × 22 × 7 مم. الفرق الرئيسي هو ترتيب الدرع المعدني. يشير تعيين Z بشكل عام إلى درع واحد، بينما يشير ZZ إلى دروع على كلا الجانبين. قد تشير اللواحق الإضافية إلى الخلوص، أو التشحيم، أو التفاصيل الخاصة بالشركة المصنعة. قم دائمًا بمطابقة العلامة الأصلية الكاملة.

5. ما هي المعلومات المطلوبة لعرض الأسعار؟

يرجى إرسال رقم جزء FUJI H4130E، ورمز محمل NSK الكامل، وطراز الماكينة، والكمية المطلوبة، ومتطلبات حالة المنتج، وبلد الوجهة، وصور واضحة للمحمل الأصلي. للطلبات العاجلة، يرجى أيضًا تقديم حساب ساعي البريد الخاص بك أو طريقة التسليم المفضلة.
