FUJI NXT محور Y محمل دقيق NSK 7001AT سلسلة محمل كرة اتصال زاوية 12 × 28 × 8 مم

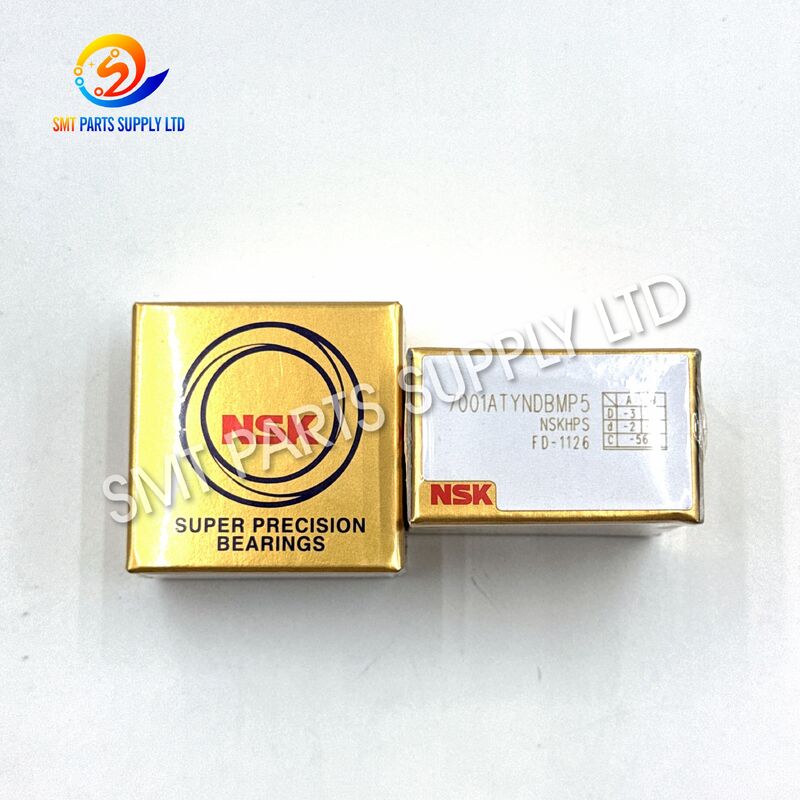

محمل الدقة FUJI H4209W NSK 7001ATYNDBMP5 لمحور Y

محمل FUJI H4209W هو مكون دعم حركة دقيق يستخدم في آلية المحور Y لمعدات وضع الأسطح FUJI NXT. يتم التعرف عليه عادةً بسلسلة محامل NSK 7001AT، مع تسميات كاملة مثل 7001ATYNDBMP5 أو 7001ATYDBC8P5 تظهر في مراجع أجزاء مختلفة. الغلاف الأبعادي القياسي المرتبط بهذا المنتج هو 12 مم قطر داخلي، 28 مم قطر خارجي، و 8 مم عرض. تحدد معلومات أجزاء NXT العامة H4209W كمحمل مثبت في تجميع برغي الكرة للمحور Y، حيث قد يتم عرض قطعتين في الهيكل الميكانيكي ذي الصلة.

مصمم لدعم الدوران الدقيق، يساعد هذا المحمل ذو التلامس الزاوي في التحكم في الحركة الشعاعية والإزاحة المحورية داخل آلية تحديد المواقع. يعد اختيار المحمل الصحيح، واتجاه التركيب، وترتيب المطابقة، وحالة التشحيم، والحمل المسبق مهمًا للحفاظ على حركة المحور السلسة وتحديد المواقع الموثوقة.

هذا المنتج مناسب لمصانع SMT، وشركات صيانة الآلات، ومجددي المعدات، وموزعي قطع الغيار، وفرق الخدمة الفنية التي تتطلب محملًا بديلاً لتجميعات حركة FUJI NXT. يجب على المشترين تأكيد تكوين الجهاز، ووضع علامة المحمل المثبت، وموضع التجميع، والكمية المطلوبة قبل تقديم الطلب.

تحديد المنتج الرئيسي

يرتبط رقم الجزء H4209W بتطبيقات محامل FUJI NXT، بينما تضع معلومات قائمة الأجزاء المتاحة المحمل في هيكل برغي كرة للمحور Y.

ميزات المنتج

سبب

لماذا يتطلب محمل المحور Y في NXT الاستبدال؟

يقوم المحور Y لآلة وضع SMT بأداء تسارع وتباطؤ وتحديد مواقع وحركات عودة متكررة أثناء الإنتاج. يجب أن يعمل المحمل الذي يدعم برغي الكرة أو العمود الدوار بشكل متكرر مع الحفاظ على حركة محورية وشعاعية متحكم بها. بمرور الوقت، قد يؤدي التآكل الميكانيكي أو المشاكل المتعلقة بالتركيب إلى تقليل أداء المحمل.

1. إجهاد ميكانيكي طويل الأمد

تكشف دورات الإنتاج المستمرة عن مسارات المحامل وعناصر الدوران للأحمال المتكررة. حتى عند صيانة الجهاز بشكل صحيح، يمكن لساعات التشغيل الطويلة أن تزيد تدريجياً من الخلوص الداخلي، أو إجهاد السطح، أو الاهتزاز، أو مقاومة الدوران.

2. تدهور التشحيم

يمكن أن تتدهور الشحوم بسبب درجة حرارة التشغيل، أو التلوث، أو وقت الخدمة المفرط، أو مادة التشحيم غير المتوافقة، أو كمية التشحيم غير الصحيحة. يؤدي التشحيم غير الكافي إلى زيادة الاحتكاك، بينما يمكن أن تزيد الشحوم المفرطة من السحب ودرجة حرارة التشغيل.

3. الغبار والتلوث

قد تحتوي بيئات إنتاج SMT على غبار دقيق، أو بقايا مكونات، أو شحوم جافة، أو جزيئات تغليف، أو بقايا صيانة. يمكن للملوثات التي تدخل منطقة المحمل أن تتلف سطح المسار وتخلق ضوضاء أو اهتزازًا غير طبيعي.

4. حمل مسبق غير صحيح للمحمل

تعتبر المحامل ذات التلامس الزاوي حساسة لترتيب التركيب والحمل المسبق. قد يولد الحمل المسبق المفرط حرارة وضوضاء وتآكلًا مبكرًا. قد يؤدي الحمل المسبق غير الكافي إلى حركة محورية، أو تقليل الصلابة، أو تحديد مواقع غير مستقرة للمحور.

5. عدم المحاذاة

يمكن أن يضع غلاف المحمل غير المحاذي، أو العمود المنحني، أو برغي الكرة التالف، أو سطح التركيب غير المتساوي، أو صامولة القفل المشدودة بشكل غير صحيح حملًا غير طبيعي على المحمل. قد يؤدي استبدال المحمل دون تصحيح مشكلة المحاذاة إلى فشل متكرر.

6. تركيب غير صحيح

يمكن أن يؤدي ضغط الضغط المطبق عبر عناصر الدوران، أو الصدمة من مطرقة، أو التلوث أثناء التجميع، أو اتجاه التركيب غير الصحيح، أو عزم الدوران غير المتحكم به إلى إتلاف محمل جديد قبل عودة الجهاز إلى الإنتاج.

7. تصادم أو إيقاف طارئ

يمكن أن ينقل التصادم الميكانيكي، أو التوقف المفاجئ للمحور، أو المقاومة المفرطة، أو انسداد برغي الكرة حمل صدمة إلى المحامل الداعمة. قد يظل المحمل قيد التشغيل ولكنه يطور ضوضاء أو اهتزازًا أو دقة تحديد مواقع منخفضة لاحقًا.

أعراض الفشل الشائعة

هذه الأعراض ليست ناتجة حصريًا عن المحمل. يجب أيضًا فحص برغي الكرة، والوصلة، والمحرك، والدليل الخطي، وصامولة القفل، والمشفر، ونظام التشحيم، وغلاف التركيب قبل الاستبدال.

حل

بديل دقيق لموضع دعم المحور Y في FUJI NXT

يمكن أن يساعد استبدال المحمل H4209W المتآكل في استعادة حركة المحور Y السلسة عندما يؤكد الفحص أن المحمل تالف أو لم يعد يلبي شرط الدوران المطلوب. يجب أن تتضمن إجراءات الاستبدال الصحيحة التحديد، والفحص، والتنظيف، والتركيب، والضبط، والتحقق من التشغيل.

عملية الاستبدال الموصى بها

ملاحظات هامة للتركيب

• لا تضرب المحمل مباشرة بمطرقة معدنية.
• لا تنقل قوة الضغط عبر الكرات.
• حافظ على نظافة طاولة العمل، والأدوات، والعمود، والغلاف، والمحمل.
• لا تخلط مواصفات المحامل غير المتطابقة دون تأكيد فني.
• لا تغير اتجاه تركيب المحمل ذي التلامس الزاوي.
• لا تستخدم مادة تشحيم غير محددة.
• لا تعيد استخدام صامولة قفل، أو فاصل، أو ياقة، أو مكون تثبيت تالف.
• تحقق من برغي الكرة بحثًا عن الانحناء، أو التآكل، أو الخدوش، أو المقاومة غير الطبيعية.
• تحقق من الأدلة الخطية قبل افتراض أن كل مشكلة في المحور Y ناتجة عن المحمل.
• اتبع دليل صيانة المعدات وإجراءات السلامة في الموقع.

المواصفات

مواصفات المنتج الرئيسية

تحدد مراجع المحامل التجارية والعامة منصة الأبعاد 7001A على أنها 12 مم تجويف، 28 مم قطر خارجي، و 8 مم عرض. تحدد سجلات H4209W المتاحة أيضًا المكون كمحمل NSK لمعدات FUJI NXT.

جدول التحقق من اللاحقة

لا ينبغي استخدام تفسير اللاحقة كمعيار شراء وحيد. يجب فحص العلامة الكاملة، وترتيب المحمل، وتكوين الجهاز، ووثائق التجميع معًا.

مراقبة الجودة

الفحص الوارد

يجب فحص كل محمل مقدم مقابل متطلبات الطلب قبل الشحن. قد تشمل عملية الفحص:

• مقارنة رقم جزء فوجي.
• مقارنة نموذج ولاحقة NSK.
• قياس القطر الداخلي.
• قياس القطر الخارجي.
• قياس العرض.
• فحص مظهر السطح والمسار.
• فحص التآكل والتلوث.
• فحص حالة التعبئة والتغليف.
• فحص حالة الدوران اليدوي.
• التحقق من الكمية.
• التحقق من الملصق والدفعة.
• تأكيد الصورة عند الطلب.

فحص ما قبل الشحن

التطبيق

تطبيق المعدات الأساسي

يتم تسويق محمل H4209W بشكل أساسي كمحمل استبدال دقيق لمعدات وضع SMT من FUJI NXT. تربطه سجلات قائمة الأجزاء بتجميع برغي الكرة للمحور Y في NXT.

مناطق التطبيق النموذجية

المشترون المناسبون

• مصانع تصنيع الإلكترونيات SMT.
• مرافق إنتاج EMS.
• مستخدمو معدات FUJI.
• شركات إصلاح آلات SMT.
• ورش إعادة بناء آلات الوضع.
• فرق صيانة الأتمتة الصناعية.
• موزعو قطع غيار SMT.
• مقدمو خدمات المعدات في الخارج.
• إدارات هندسة المصانع.
• فرق الصيانة الوقائية.

كيف يعمل

مبدأ المحمل ذي التلامس الزاوي

يستخدم المحمل الكروي ذو التلامس الزاوي هندسة مسار دوران تخلق خط تلامس بين الكرات ومسارات الدوران بزاوية على المستوى الشعاعي. يسمح هذا التصميم للمحمل بدعم الحمل الشعاعي والحمل المحوري في نفس الوقت. تصف NSK المحامل الكروية ذات التلامس الزاوي كمنتجات مناسبة للأحمال المدمجة، مع اختيار تكوينات مختلفة وفقًا لاتجاه الحمل المحوري والصلابة المطلوبة.

الوظيفة في آلية المحور Y

داخل محور تحديد المواقع الدقيق، يقوم محرك السيرفو بتدوير برغي الكرة. يقوم صامولة برغي الكرة بتحويل الحركة الدورانية إلى حركة خطية، مما يتسبب في سفر هيكل الجهاز على طول المحور Y.

يقوم محمل الدعم بالعديد من الوظائف الهامة:

1. يدعم الطرف الدوار لبرغي الكرة.
2. يساعد في التحكم في الإزاحة المحورية.
3. يحافظ على محاذاة الدوران.
4. يساهم في صلابة نظام القيادة.
5. يقلل من الحركة غير المرغوب فيها أثناء التسارع.
6. يساعد نظام السيرفو على إنتاج تحديد مواقع متسق.
7. يدعم حركة الجهاز المتكررة عبر الدورات المستمرة.

لماذا تعتبر صلابة المحمل مهمة

أثناء التسارع أو التباطؤ السريع، يمكن أن يؤثر الحمل المحوري على دعم برغي الكرة. إذا كان المحمل به خلوص مفرط، فقد يتحرك البرغي قليلاً في الاتجاه المحوري. يمكن أن تقلل هذه الحركة من استقرار تحديد المواقع وتخلق استجابة ميكانيكية غير متسقة.

يوفر المحمل ذو التلامس الزاوي المختار والمثبت بشكل صحيح دعمًا متحكمًا به. عندما يكون ترتيب المحمل، والحمل المسبق، والتشحيم، وملاءمة العمود، وملاءمة الغلاف صحيحة، يمكن للمحور أن يعمل بدوران أكثر سلاسة وتحديد مواقع أكثر استقرارًا.

العلاقة مع المكونات الأخرى

لن يؤدي استبدال المحمل إلى تصحيح برغي كرة تالف، أو دليل خطي متآكل، أو وصلة مفكوكة، أو محرك معيب، أو إعداد سيرفو غير صحيح. يوصى بالتشخيص الميكانيكي الكامل.

فوائد الأداء

1. دعم محور مستقر

يساعد المحمل على استقرار برغي الكرة الدوار والحد من حركة العمود غير المرغوب فيها.

2. سفر ميكانيكي سلس

يقلل تلامس الدوران الصحيح الاحتكاك مقارنة بالدعم المنزلق ويعزز حركة المحور Y الأكثر سلاسة.

3. موضع محوري متحكم به

يدعم تصميم التلامس الزاوي الحمل المحوري ويساعد في الحفاظ على موضع برغي الكرة المقصود.

4. قدرة الحركة الدقيقة

يدعم المحمل ذو الدرجة الدقيقة متطلبات التكرار لمعدات وضع SMT.

5. تقليل الاهتزاز الميكانيكي

قد يؤدي استبدال المحمل المتآكل أو التالف إلى تقليل الاهتزاز والضوضاء المتعلقة بالمحمل المؤكدة.

6. كفاءة الصيانة

يقلل استخدام معرفات H4209W و NSK الصحيحة من خطر طلب محمل قياسي غير ذي صلة.

7. موثوقية الإنتاج

يمكن أن يقلل الاستبدال الوقائي من احتمالية توقف المحور غير المتوقع بسبب تلف المحمل التدريجي.

8. توافق إعادة البناء

المكون مناسب لورش الصيانة التي تعيد بناء أو ترميم تجميعات حركة FUJI NXT.

مقارنة بمحمل للأغراض العامة

لا يعتبر المحمل ذو الأبعاد 12 × 28 × 8 مم بديلاً مقبولاً تلقائيًا. قد يختلف التصميم الداخلي، وزاوية التلامس، ودرجة الدقة، ونوع القفص، وترتيب المطابقة، والحمل المسبق، واللاحقة.

كيف تختار

الخطوة 1: تأكيد رقم جزء فوجي

تحقق مما إذا كانت قائمة أجزاء الجهاز، أو وثيقة الخدمة، أو العبوة التي تم إزالتها، أو سجل الصيانة تحدد المكون المطلوب باسم H4209W.

الخطوة 2: سجل علامة المحمل الكاملة

لا تقدم فقط “7001.” قم بتصوير أو كتابة كل حرف محفور على المحمل، بما في ذلك البادئات واللاحقات.

قد تشمل العلامات الممكنة في المراجع المتاحة:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

نظرًا لاختلاف سجلات اللاحقة الكاملة عبر القوائم المتاحة ووثائق الأجزاء، يجب التعامل مع علامة المحمل التي تم إزالتها كمرجع شراء أساسي.

الخطوة 3: تأكيد الأبعاد

قم بقياس أو التحقق من:

• القطر الداخلي: 12 مم.
• القطر الخارجي: 28 مم.
• العرض: 8 مم.

الخطوة 4: تأكيد المعدات

قدم المعلومات التالية:

• ماركة الجهاز.
• سلسلة الجهاز.
• جيل الجهاز.
• رقم الوحدة.
• الرقم التسلسلي للجهاز.
• موضع المحور.
• اسم التجميع.
• رقم الجزء الحالي.

الخطوة 5: تأكيد ترتيب المحمل

اسأل مهندس الصيانة عما إذا كان التجميع يستخدم:

• محمل واحد.
• محملين فرديين.
• زوج مطابق.
• ترتيب خلفي إلى خلفي.
• ترتيب وجهًا لوجه.
• دعم طرف ثابت.
• دعم طرف عائم.
• حمل مسبق محدد أو تكوين فاصل.

الخطوة 6: تأكيد الحالة المطلوبة

قد تشمل حالات التوريد المتاحة:

يجب ذكر الحالة الفعلية المقدمة بوضوح في عرض الأسعار. لا ينبغي افتراض “أصلي”، “جديد”، “مستعمل”، و “بديل” من رقم الطراز وحده.

الخطوة 7: تقديم الصور

تشمل الصور المفيدة:

• نقش المحمل.
• ملصق العبوة الأصلية.
• ملصق أجزاء فوجي.
• الموضع المثبت.
• تجميع دعم برغي الكرة.
• لوحة اسم الجهاز.
• المحمل الذي تم إزالته من كلا الجانبين.
• ترتيب الفاصل، والياقة، وصامولة القفل.

الخطوة 8: تأكيد الكمية

قد تعرض مخطط الأجزاء محملين H4209W في تجميع المحور Y ذي الصلة، ولكن يجب تأكيد كمية الشراء وفقًا للوحدة الدقيقة ونطاق الصيانة.

معلومات الطلب

يرجى تقديم التفاصيل التالية للحصول على عرض أسعار سريع ودقيق:

التعبئة والشحن

تتطلب المحامل الدقيقة حماية دقيقة ضد الصدمات والرطوبة والغبار والتآكل أثناء النقل.

عملية التعبئة القياسية

1. يتم تأكيد هوية المحمل.
2. يوضع المحمل في عبوة داخلية واقية.
3. تضاف مادة مقاومة للرطوبة عند الحاجة.
4. يتم حماية المنتج من الحركة داخل الصندوق.
5. يشمل الملصق الخارجي رقم الجزء والكمية.
6. يوضع الصندوق في كرتون شحن مقوى.
7. يتم إعداد وثائق التصدير وفقًا للطلب.

خيارات الشحن المتاحة

• DHL اكسبرس.
• FedEx اكسبرس.
• UPS اكسبرس.
• الشحن الجوي.
• الشحن البحري للطلبات المجمعة.
• وكيل شحن معين من قبل العميل.
• حساب ساعي العميل.
• شحن مجمع مع قطع غيار SMT أخرى.

توصيات التخزين

• احتفظ بالمحمل في عبوته الواقية الأصلية حتى التركيب.
• قم بتخزينه في منطقة داخلية نظيفة وجافة.
• تجنب التعرض للتكثف أو المواد الكيميائية المسببة للتآكل.
• لا تضع منتجات ثقيلة على عبوة المحمل.
• أبقِ المنتج بعيدًا عن غبار المعادن وبقايا الآلات.
• لا تفتح العبوة دون داعٍ.
• استخدم قفازات نظيفة أثناء الفحص والتركيب.
• قم بتدوير المخزون وفقًا لتاريخ الاستلام.
• أعد فحص الحالة بعد التخزين طويل الأمد.
• منع الاتصال المباشر بالأيدي العارية على الأسطح الدقيقة.

أسئلة وأجوبة

س1: هل H4209W هو نفسه NSK 7001ATYNDBMP5؟

H4209W هو مرجع جزء فوجي الاحتياطي المرتبط عادةً بمحمل دقيق من سلسلة NSK 7001AT لمعدات NXT. تستخدم بعض السجلات التجارية 7001ATYNDBMP5، بينما تظهر سجلات قائمة الأجزاء 7001ATYDBC8P5. يرجى تأكيد العلامة الكاملة على المحمل الذي تم إزالته قبل الطلب.

س2: ما هي أبعاد محمل H4209W؟

الأبعاد الموثقة بشكل شائع هي 12 مم قطر داخلي، 28 مم قطر خارجي، و 8 مم عرض. ومع ذلك، فإن الأبعاد وحدها ليست كافية للاستبدال لأن فئة الدقة، وتصميم التلامس، وترتيب المطابقة، ونوع القفص، واللاحقات المتعلقة بالحمل المسبق يجب التحقق منها أيضًا.

س3: أين يستخدم هذا المحمل في آلة FUJI NXT؟

تحدد معلومات أجزاء NXT المتاحة H4209W كمحمل في تجميع متعلق ببرغي الكرة للمحور Y. قد يختلف موضع التركيب الدقيق وفقًا للوحدة وتكوين الجهاز، لذا يجب على المشترين تقديم طراز الجهاز، ورقم الوحدة، وصورة التجميع.

س4: هل يمكنني استخدام محمل 7001 قياسي بدلاً منه؟

لا ينبغي تركيب محمل قياسي بنفس الأبعاد تلقائيًا. قد يتطلب المحمل الأصلي تصميم تلامس زاوي محدد، أو فئة دقة، أو قفص، أو تكوين داخلي، أو ترتيب مطابق، أو حمل مسبق. قارن دائمًا اللاحقة الكاملة ومتطلبات التطبيق.

س5: ما هي المعلومات المطلوبة قبل عرض الأسعار؟

يرجى إرسال H4209W، وعلامة محمل NSK الكاملة، والكمية المطلوبة، وطراز الجهاز، والرقم التسلسلي للجهاز، والموضع المثبت، والحالة المطلوبة، وصور واضحة. تسمح هذه التفاصيل للمورد بالتحقق من التوافق وتجنب التأخيرات الناجمة عن معلومات اللاحقة غير المكتملة.

اتصل بنا

هل تبحث عن محمل الدقة FUJI H4209W NSK 7001AT لمشروع صيانة المحور Y في NXT؟

أرسل لنا علامة المحمل، وطراز الجهاز، والكمية المطلوبة، والحالة المفضلة، ووجهة التسليم. سيقوم فريقنا بالتحقق من المواصفات المتاحة، وحالة المخزون، ومتطلبات التعبئة، وخيار الشحن قبل عرض الأسعار.

SMT PARTS SUPPLY LTD. توفر قطع غيار آلات SMT، ومكونات المغذيات، والمحامل، والمحركات، والمستشعرات، ولوحات التحكم، والفوهات، والمرشحات، وحلول الصيانة لعملاء تصنيع الإلكترونيات في جميع أنحاء العالم.

نحن ندعم:

• التحقق السريع من رقم الجزء.
• تأكيد المنتج المستند إلى الصور.
• خيارات الحالة الجديدة والبديلة.
• متطلبات الصيانة الطارئة.
• طلبات الكميات الصغيرة والدفعات.
• شحنات قطع غيار SMT المجمعة.
• التسليم السريع الدولي.
• الاتصال الفني قبل الشحن.
• تعبئة تصدير واقية.
• دعم توريد قطع الغيار طويل الأمد.

للحصول على خدمة دقيقة، يرجى تضمين H4209W، 7001ATYNDBMP5 أو العلامة الكاملة الفعلية، 12 × 28 × 8 مم، و تطبيق المحور Y في FUJI NXT في استفسارك.
