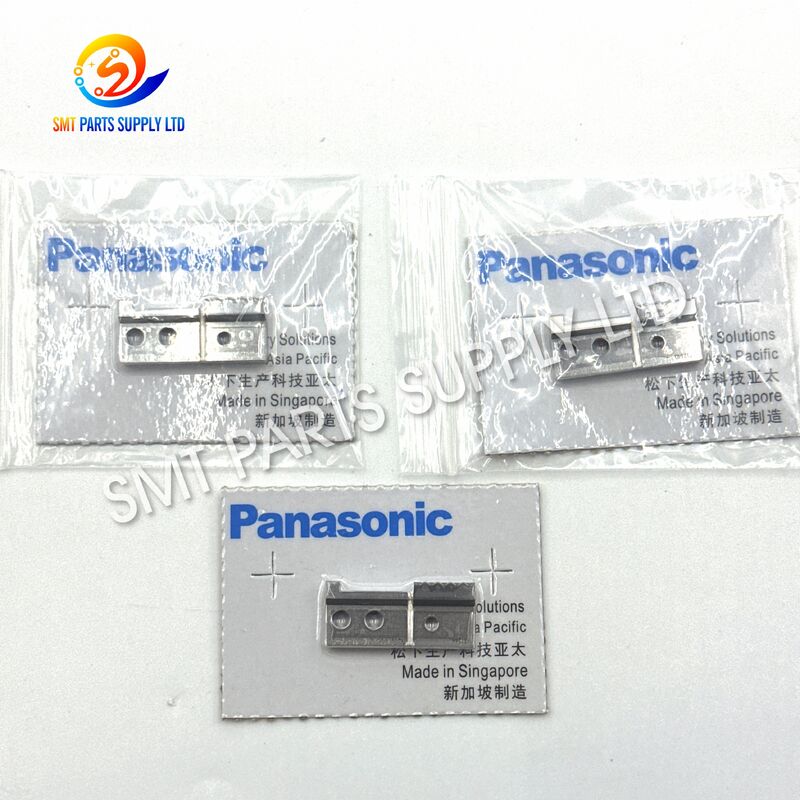

قطاع الرصاص الحديدي للصلب المصنوع بدقة من Panasonic لجهاز RHS2B AI الآلي

قاطع الأسلاك (A) من باناسونيك N210133270AC هو مكون قطع دقيق مصمم لمعدات الإدخال التلقائي المتوافقة، بما في ذلك تكوينات آلات RHS و RHS2 و RHS2B AI المختارة. يتم تثبيته داخل آلية معالجة وقطع أسلاك المكونات، ويقوم هذا القاطع بتقليم الأسلاك الزائدة للمكونات أثناء دورة الإدخال التلقائي.

يعد أداء القطع المستقر مهمًا للحفاظ على طول سلك متسق، وحواف قطع نظيفة، ومعالجة موثوقة للوحات الدوائر المطبوعة (PCB)، وتجميع فعال في المراحل اللاحقة. قد يتسبب القاطع البالي أو المتشقق أو المثبت بشكل غير صحيح أو غير مناسب من حيث الأبعاد في حدوث قطع غير مكتمل، أو نتوءات مفرطة، أو طول سلك غير منتظم، أو حركة للمكون، أو توقف غير متوقع للآلة.

يوفر N210133270AC رقم جزء يمكن التعرف عليه بوضوح لفرق الصيانة، وإدارات المشتريات، والموزعين، ومهندسي الإنتاج. يُعرف عادةً باسم قاطع الأسلاك (A) وقد يعمل مع قاطع الأسلاك (B) المقابل، رقم الجزء N210133271AC، اعتمادًا على تجميع الآلة.

قبل الطلب، يجب على العملاء مقارنة طراز الآلة، وموضع التجميع، ورقم الجزء القديم، وشكل القاطع، ونقاط التثبيت، وقائمة أجزاء الآلة.

تقوم معدات الإدخال التلقائي بوضع المكونات الإلكترونية في فتحات اللوحات المطبوعة المُعدة بسرعة إنتاج عالية. بعد الإدخال، يجب قطع أسلاك المكونات إلى طول محدد. يجب أن تكمل آلية القطع هذه العملية بسرعة وبشكل متكرر دون إتلاف جسم المكون، أو سطح اللوحة المطبوعة، أو آلية الإدخال، أو أجزاء الآلة المجاورة.

يساعد قاطع الأسلاك المختار بشكل صحيح الآلة في الحفاظ على:

• طول قطع سلك متسق.
• أسطح قطع أنظف.
• دورات إدخال تلقائي مستقرة.
• مقاومة قطع مخفضة.
• خطر أقل لانفصال الأسلاك غير المكتمل.
• صيانة معدات أكثر قابلية للتنبؤ.
• انقطاعات إنتاج مخفضة.
• إدارة قطع غيار محسنة.

نظرًا لأن القاطع يعمل من خلال التلامس الميكانيكي المتكرر، يمكن أن تتآكل حافة القطع تدريجيًا. الفحص المنتظم والاستبدال في الوقت المناسب مهمان للحفاظ على أداء الآلة.

القاطع هو مكون ميكانيكي متعلق بالتآكل. يعتمد عمر تشغيله على حجم الإنتاج، ومادة السلك، ومحاذاة القاطع، وحالة التشحيم، وضبط الآلة، ودقة التركيب، وممارسات الصيانة.

يمكن أن يساعد استبدال القاطع البالي بقاطع N210133270AC (A) المحدد بشكل صحيح في استعادة إجراء القطع المقصود لمعدات الإدخال التلقائي المتوافقة.

للحصول على أفضل نتيجة صيانة، يجب أن تتضمن عملية الاستبدال أكثر من مجرد إزالة القاطع القديم. يجب على الفنيين فحص تجميع القطع بالكامل، بما في ذلك شفرة الاقتران، وحامل القاطع، والدليل، وأجهزة التثبيت، والآلية المتحركة، وخلوص القطع، والمكونات المحيطة.

تتضمن إجراءات الاستبدال الكاملة عادةً:

1. تأكيد طراز المعدات والرقم التسلسلي للآلة.
2. تحديد موضع القاطع المثبت.
3. التحقق من رقم الجزء القديم والتصميم المادي.
4. فحص القاطعين A و B معًا.
5. تنظيف بقايا الأسلاك من آلية القطع.
6. تركيب القاطع البديل في الاتجاه الصحيح.
7. ضبط المحاذاة وخلوص القاطع.
8. إجراء فحوصات حركة يدوية أو منخفضة السرعة.
9. اختبار القاطع بمكونات عينة.
10. فحص طول السلك المقطوع وجودة حافة القطع.

يقلل هذا النهج المنهجي من خطر الاستبدال المتكرر، أو التلامس غير الطبيعي للشفرة، أو تلف غير متوقع للقاطع الجديد.

يدعم ترميز N210133270AC عمليات الشراء الدقيقة، والتحكم في المخزون، وسجلات الصيانة، والتحقق من قطع الغيار.

تم تصميم القاطع للتشذيب المتكرر لأسلاك المكونات الإلكترونية أثناء عملية الإدخال التلقائي.

يدعم هيكل الفولاذ المصقول بدقة القوة الميكانيكية وأداء القطع المتكرر في ظروف تشغيل الآلة العادية.

يتم توريد المنتج عادةً لتكوينات آلات الإدخال التلقائي RHS و RHS2 و RHS2B المختارة. يجب تأكيد التوافق النهائي من خلال قائمة أجزاء الآلة.

يمكن استبدال القاطع كجزء من الصيانة المجدولة، أو تجديد الآلة، أو إصلاح وحدة القطع، أو استبدال قطع الغيار الطارئة.

يمكن أن يؤدي الاحتفاظ بهذا القاطع في مخزون الصيانة إلى تقليل وقت الانتظار عندما تنخفض جودة القطع أو يحدث تلف غير متوقع للشفرة.

يمكن فحص القاطع A N210133270AC مع القاطع B N210133271AC لتقييم حالة زوج القطع الكامل.

يساعد اختيار القاطع وتركيبه الصحيح في الحفاظ على معالجة مستقرة لأسلاك المكونات وتقليل الإنذارات المتعلقة بالقطع في الآلة.

يجب تأكيد المواصفات مقابل تكوين الآلة الفعلي قبل الشراء. قد تستخدم مراجعات المعدات قواطع مختلفة حتى لو كان اسم سلسلة الآلة متشابهًا.

يُستخدم قاطع الأسلاك (A) N210133270AC في مرافق التصنيع الإلكتروني التي تشغل معدات الإدخال التلقائي المتوافقة.

• تصنيع الإلكترونيات الاستهلاكية.
• إنتاج إلكترونيات السيارات.
• تجميع معدات التحكم الصناعية.
• تصنيع مزودات الطاقة.
• إنتاج لوحات التحكم للأجهزة.
• تصنيع إلكترونيات الإضاءة.
• إنتاج معدات الاتصالات.
• تجميع اللوحات المطبوعة والتصنيع التعاقدي.
• إصلاح وتجديد الآلات الإلكترونية.
• توزيع قطع غيار آلات AI.

يعمل قاطع الأسلاك كجزء من نظام معالجة أسلاك الآلة التلقائية.

يتم توريد المكونات الإلكترونية إلى رأس الإدخال من خلال نظام تغذية الآلة. تتحكم الآلة في اتجاه المكون وتوقيت الإدخال.

تقوم آلية الإدخال بوضع المكون فوق اللوحة المطبوعة وتدخل أسلاكه في الفتحات المقابلة للوحة.

تدخل أسلاك المكونات إلى منطقة القطع أسفل أو داخل آلية دعم اللوحة المطبوعة. يمسك تجميع القاطع بالأسلاك في موضع القطع المطلوب.

يعمل قاطع الأسلاك (A) N210133270AC مع آلية القطع ذات الصلة لقص مادة السلك الزائدة. اعتمادًا على تصميم التجميع، قد يعمل مع القاطع B، N210133271AC.

بعد القطع، تعود الآلية المتحركة إلى وضع البداية وتستعد لدورة الإدخال التالية.

تتكرر العملية تلقائيًا لكل مكون. تؤثر حدة القاطع، والمحاذاة، والخلوص، والحركة بشكل مباشر على اتساق نتيجة القطع.

يجب على فرق الصيانة فحص القاطع عند حدوث أي من الظروف التالية:

ليست كل مشكلة قطع ناتجة عن القاطع نفسه. يجب أيضًا فحص الأدلة، والحوامل، وآليات القيادة، والمستشعرات، وأبعاد المكونات، ودعم اللوحة المطبوعة، وإعدادات الآلة.

يمكن أن تساعد الصيانة الصحيحة في إطالة عمر خدمة القاطع وحماية أجزاء الآلة القريبة.

• تحقق من منطقة القطع بحثًا عن شظايا الأسلاك والبقايا المعدنية.
• تأكد من أن حركة القاطع سلسة.
• استمع إلى ضجيج القطع غير الطبيعي.
• تحقق من اللوحات العينة بحثًا عن طول سلك غير منتظم.
• تأكد من عدم وجود مكونات مفكوكة داخل الآلية.

• افحص حافة القطع تحت إضاءة مناسبة.
• تحقق من القاطع بحثًا عن تشققات، أو كسور، أو تشوه، أو تآكل شديد.
• افحص القاطع المقترن ومكونات الدليل.
• تحقق من براغي التثبيت وأسطح تحديد الموضع.
• تحقق من خلوص القطع وفقًا لمتطلبات الآلة.
• نظف تجميع القطع بالكامل.
• سجل تاريخ استبدال القاطع.

بعد تركيب N210133270AC، يجب على الفنيين إجراء اختبار منخفض السرعة قبل إعادة الآلة إلى الإنتاج الكامل. يجب فحص اللوحات المعالجة الأولى بحثًا عن طول السلك، واكتمال القطع، واستقرار المكون، والنتوءات المرئية.

قد يؤدي اختيار قاطع آلة AI بالاعتماد على المظهر المرئي فقط إلى طلب غير صحيح. يمكن أن يكون للقواطع المتشابهة زوايا، أو سمك، أو فتحات، أو مواضع تثبيت، أو اتجاهات قطع مختلفة.

تأكد من أن الجزء الحالي يحمل علامة N210133270AC أو أن قائمة أجزاء الآلة تحدد هذا الرقم.

يُعرف N210133270AC عادةً باسم قاطع الأسلاك (A). لا تخلط بينه وبين N210133271AC قاطع الأسلاك (B).

تأكد مما إذا كانت الآلة عبارة عن تكوين RHS أو RHS2 أو RHS2B أو أي تكوين آخر لمعدات الإدخال التلقائي.

قد تحتوي الآلات ضمن نفس السلسلة على مراجعات إنتاج مختلفة. يساعد الرقم التسلسلي في تحديد إصدار التجميع الصحيح.

قدم صورًا واضحة تُظهر:

• القاطع الكامل.
• حافة القطع.
• فتحات التثبيت.
• السماكة.
• مقطع جانبي.
• رقم الجزء.
• موضع التركيب.

افحص ما إذا كان القاطع B، أو حامل القاطع، أو الأدلة، أو الأعمدة، أو النوابض، أو البراغي، أو الأجزاء المتحركة تحتاج أيضًا إلى استبدال.

قبل الطلب، حدد ما إذا كان المتطلب هو جزء جديد يحمل علامة تجارية، أو مخزون أصلي تم التحقق منه، أو بديل. يجب كتابة حالة المنتج ومصدره بوضوح في الاقتباس.

لا ينبغي معاملة رقمي القاطع على أنهما قابلان للتبديل إلا إذا أكدت وثائق الآلة ذلك صراحةً.

قبل الشحن، يمكن فحص القاطع وفقًا لمعيار التوريد المتفق عليه.

• حالة سطح المنتج.
• حالة حافة القطع.
• حالة فتحة التثبيت.
• تحديد رقم الجزء.
• عدم وجود تشققات أو تشوهات مرئية.
• المعالجة الواقية والتعبئة والتغليف.

عند الحاجة، يمكن مقارنة الأبعاد بعينة معتمدة، أو رسم فني، أو معلومات قياس مقدمة من العميل.

يجب أن تستخدم عروض الأسعار، وقائمة التعبئة، وملصق العبوة، وتحديد المنتج نفس رقم الجزء: N210133270AC.

يتم تشجيع العملاء على تضمين رقم أمر الشراء الخاص بهم، ومرجع الآلة، والكمية المطلوبة حتى يمكن تتبع كل شحنة بسهولة أكبر.

حافة القطع هي سطح عمل دقيق ويجب حمايتها أثناء التخزين والنقل.

1. الفحص البصري قبل التعبئة.
2. حماية حافة القطع.
3. تغليف داخلي فردي.
4. تحديد ملصق رقم الجزء.
5. تغليف خارجي مقاوم للصدمات.
6. التحقق من الكمية قبل الإغلاق.
7. إعداد كرتون التصدير.

لإعداد عرض أسعار دقيق، يرجى تقديم:

• الكمية المطلوبة.
• بلد الوجهة.
• طريقة الشحن المفضلة.
• طراز الآلة.
• الرقم التسلسلي للآلة، عند توفره.
• تاريخ التسليم المطلوب.
• متطلب حالة المنتج.
• صور القاطع الحالي.

قد تشمل خيارات التسليم الدولية البريد السريع، أو الشحن الجوي، أو الشحن المجمع وفقًا لكمية الطلب والوجهة.

قبل تقديم استفسار، قم بتأكيد المعلومات التالية:

يوفر تقديم معلومات كاملة للمورد القدرة على تأكيد التوافق وإعداد عرض أسعار أكثر دقة.

يُعرف N210133270AC عادةً باسم قاطع الأسلاك (A). يتم تثبيته في معدات الإدخال التلقائي المتوافقة لقطع أسلاك المكونات الإلكترونية الزائدة أثناء عملية الإدخال. يساعد التركيب والمحاذاة الصحيحة في الحفاظ على طول قطع متسق وتشغيل مستقر للآلة.

يرتبط القاطع عادةً بتكوينات آلات الإدخال التلقائي RHS و RHS2 و RHS2B المختارة. ومع ذلك، قد تستخدم مراجعات المعدات مكونات قطع مختلفة. يجب على العملاء تأكيد رقم الجزء من خلال قائمة مواد الآلة، أو علامة القاطع القديم، أو الرقم التسلسلي للآلة، أو صور التركيب.

لا. يُعرف N210133270AC عادةً باسم القاطع A، بينما N210133271AC هو القاطع B. قد يعملان ضمن نفس تجميع القطع ولكن عادةً ما يكون لهما مواضع وهياكل مختلفة. يجب طلب كل رقم جزء بشكل منفصل وفقًا لوثائق الآلة.

لا يتطلبان دائمًا الاستبدال في نفس الوقت، ولكن يجب فحص كلا القاطعين معًا. قد يؤدي القاطع المقترن التالف أو البالي بشدة إلى تقليل جودة القطع وقد يسرع من تآكل القاطع المثبت حديثًا. استبدل كلاهما عندما يكون زوج القطع خارج الحالة المقبولة.

يرجى تقديم رقم الجزء، طراز الآلة، الرقم التسلسلي للآلة، الكمية المطلوبة، بلد الوجهة، صور القاطع الحالي، موضع التركيب، ومتطلب حالة المنتج. صور واضحة لحافة القطع وفتحات التثبيت مفيدة بشكل خاص للتحقق من التوافق.

تقوم SMT PARTS SUPPLY LTD بتوريد قطع غيار آلات الإدخال التلقائي، ومكونات معدات SMT، والقواطع، والأدلة، والمغذيات، والمستشعرات، والمحركات، ولوحات التحكم، وقطع غيار صيانة خطوط الإنتاج لمصنعي الإلكترونيات الدوليين.

للحصول على عرض أسعار سريع لـ N210133270AC Lead Cutter (A)، يرجى إرسال:

• رقم الجزء.
• اسم المنتج.
• طراز الآلة.
• الرقم التسلسلي للآلة.
• الكمية المطلوبة.
• صور الجزء الحالي.
• بلد التسليم.
• جدول التسليم المطلوب.

يمكن لفريقنا المساعدة في التحقق من رقم الجزء، ومقارنة صور المنتج، وتأكيد متطلبات القاطع ذات الصلة، وإعداد خيارات الشحن المناسبة.
