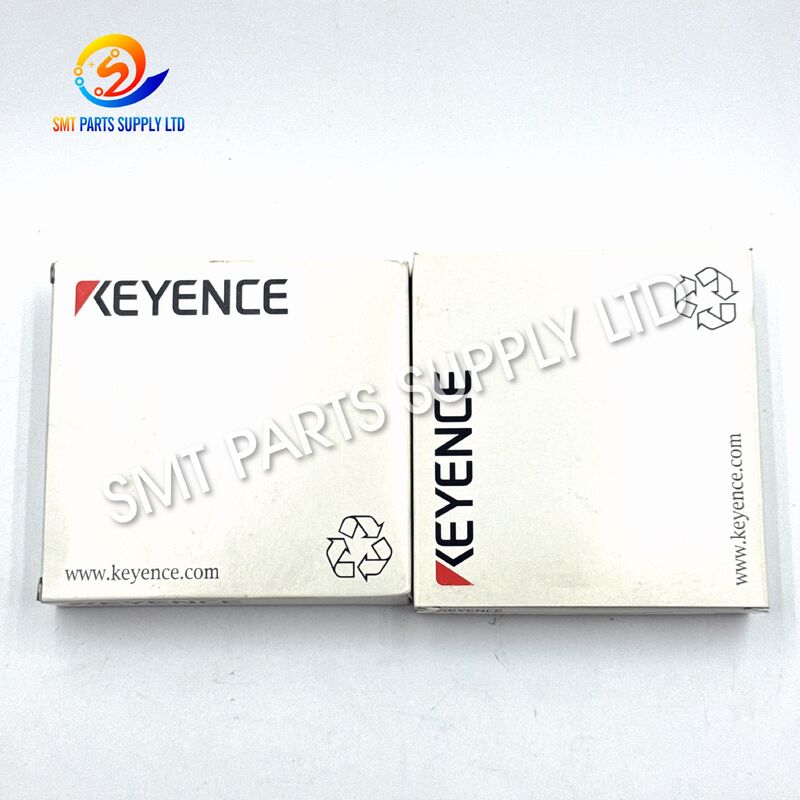

كيينس FS-V34P مضخم ألياف PNP مع استجابة سريعة 33 ميكروثانية وشاشة رقمية مزدوجة لـ FUJI NXT II A10398

KEYENCE FS-V34P عبارة عن مضخم ألياف رقمي عالي السرعة مصمم كوحدة توسيع PNP من نوع الكابل ضمن سلسلة أجهزة الاستشعار FS-V30. تتم الإشارة إليه عادةً ضمن رقم الجزء FUJI A10398 لناقل FUJI NXT II المحدد أو مواضع استشعار المسار. تجمع الوحدة بين مخرجي تحكم PNP، ومدخل خارجي واحد، ومصدر ضوء LED أحمر رباعي العناصر بطول 640 نانومتر، وسرعات استجابة قابلة للتحديد تتراوح من 33 ميكروثانية إلى 16 مللي ثانية.

تعرض شاشتها الرقمية المزدوجة قيم شدة الضوء المضبوطة مسبقًا والحالية، مما يساعد موظفي الصيانة على تحديد الاكتشافات غير المستقرة، أو التلوث، أو اختلال الألياف، أو هامش الاستشعار غير الكافي. تسمح وظائف الكشف والمؤقت المتعددة بتكوين مكبر الصوت ليناسب ظروف الإنتاج المختلفة، وألوان المكونات، وأسطح ثنائي الفينيل متعدد الكلور، وسرعات الناقل، ومتطلبات التحكم في الماكينة.

يعد FS-V34P وحدة توسعة وليس مضخمًا رئيسيًا مستقلاً. لذلك، يجب على المشترين التأكد من الوحدة الرئيسية الحالية، والبنية الكهربائية PNP، وترتيب الأسلاك، ورأس الألياف، وموضع التثبيت، وتكوين الماكينة قبل الطلب.

يتم إدراج FUJI A10398 بشكل شائع في سوق قطع الغيار SMT كمضخم ألياف KEYENCE FS-V34P المستخدم في تطبيقات استشعار المسار أو الناقل FUJI NXT II. قد تختلف مواضع التثبيت الدقيقة وفقًا لتوليد الماكينة وتكوين الوحدة ومواصفات الناقل وتعديلات الصيانة السابقة. يجب على المشترين التحقق من ملصق مكبر الصوت القديم والأسلاك قبل الاستبدال.

تعتمد معدات وضع SMT الحديثة على ناقل مستقر وإشارات كشف الموضع. عندما يصبح مضخم الألياف أو رأس الألياف أو الأسلاك أو موضع التركيب غير مستقر، فقد يتلقى الجهاز إشارة غير صحيحة بشأن وجود اللوحة أو إشارة موضع النقل.

لا ينبغي استبدال مكبر الصوت فقط لأن الجهاز يعرض إنذار المستشعر. يجب أولاً فحص دائرة الكشف الكاملة لتحديد ما إذا كانت المشكلة تأتي من مكبر الصوت نفسه أو مكون آخر.

1. شاشة العرض الرقمية تالفة أو غير كاملة أو غير قابلة للقراءة.
2. لا يمكن تبديل خرج التحكم حتى عندما تتغير قيمة الضوء المستلمة بشكل طبيعي.
3. لا يمكن تخزين إعدادات الحد أو تعديلها بشكل صحيح.
4. تعرضت الوحدة لأضرار كهربائية أو تلوث أو ارتفاع درجة الحرارة أو تأثير مادي.
5. تلف الكابل أو الهيكل بشكل لا يمكن إصلاحه عمليًا.
6. يقوم الجهاز بالإبلاغ بشكل متكرر عن نفس خطأ المستشعر بعد فحص رأس الألياف والأسلاك.
7. تحتوي الوحدة الحالية على نوع إخراج غير صحيح أو تم استبدالها مسبقًا بنموذج غير متطابق.
8. يتطلب خط الإنتاج استعادة باستخدام المرجع الترافقي الأصلي FS-V34P وFUJI A10398.

يوفر KEYENCE FS-V34P منصة رقمية مدمجة لاستقبال ومعالجة الإشارة الضوئية المقدمة من خلال وحدة ألياف متوافقة. فهو يحول التغييرات في شدة الضوء المستقبلة إلى إشارات تحكم PNP يمكن قراءتها بواسطة نظام التحكم في الماكينة.

تدعم شاشتها الرقمية ووظائفها القابلة للتعديل كلاً من صيانة الاستبدال وتحسين الاستشعار التفصيلي.

يوفر مكبر الصوت ستة أوضاع استجابة قابلة للتحديد:

الإعداد الأسرع ليس دائمًا هو الإعداد الأفضل. يدعم وضع السرعة العالية الاكتشاف السريع، لكن الأوضاع الأبطأ قد توفر استقرارًا أفضل للاستشعار عندما ينتج الهدف إشارة بصرية ضعيفة أو غير متناسقة.

تعرض الشاشة الرقمية المزدوجة القيمة المحددة مسبقًا وقيمة الضوء المستلمة الحالية في نفس الوقت. وهذا يساعد الفنيين على مقارنة الإشارة الفعلية مع حد التبديل دون تغيير صفحات العرض بشكل متكرر.

يوفر الاختلاف المرئي بين القيمتين معلومات مفيدة حول:

• هامش الاستشعار المتاح.
• محاذاة الألياف.
• التلوث البصري
• انعكاسية الهدف
• ملاءمة العتبة.
• تقلب الإشارة.
• متطلبات الصيانة.

يحتوي FS-V34P على مخرجين للتحكم. اعتمادًا على دائرة الماكينة وتكوين مكبر الصوت، قد تدعم المخرجات ظروف الكشف المنفصلة أو منطق الإنذار أو تقييم النافذة أو وظائف الماكينة ذات الصلة.

يجب أن يظل إجمالي حمل الإخراج وترتيب الأسلاك ضمن الحدود الكهربائية المحددة. لا ينبغي التعامل مع المخرجين على أنهما مخرجات طاقة عالية التيار مستقلة.

يتم توفير مدخل خارجي واحد. تعتمد وظيفتها الدقيقة على إعدادات مكبر الصوت المحدد ودائرة الماكينة. ويمكن استخدامه للوظائف البعيدة المدعومة مثل التدريس أو التحكم المضبوط مسبقًا أو العمليات الأخرى التي تم تكوينها.

قبل توصيل إشارة خارجية، تأكد من مخطط الأسلاك وتكوين الجهاز الحالي.

يدعم مكبر الصوت تقييم شدة الضوء القياسي ووظائف الكشف الإضافية. تساعد هذه الميزات على تكييف المستشعر مع الأهداف المختلفة ومتطلبات الفحص.

تشمل الوظائف المتاحة المتعلقة بالكشف ما يلي:

• كشف شدة الضوء.
• كشف المنطقة.
• تتبع الحساسية التلقائي.
• كشف محدود لشدة الضوء.
• فحص العد.
• كشف الخلل.

ليست كل وظيفة مطلوبة لتطبيق ناقل FUJI. يجب عادةً تكوين وحدة الاستبدال وفقًا للإعدادات المسجلة من مكبر الصوت الذي تمت إزالته.

يمكن للمؤقت أن يساعد في استقرار إشارات التحكم أو تكييف الأحداث الضوئية القصيرة مع متطلبات إدخال PLC.

يمكن تحديد مدة المؤقت من 0.1 مللي ثانية إلى 9999 مللي ثانية.

يتميز FS-V34P بهيكل ضيق يبلغ ارتفاعه حوالي 30.3 ملم وعرضه 9.8 ملم وعمقه 71.8 ملم. يسمح تصميم وحدة التوسعة الخاصة بها بتجميع مكبرات الصوت المتعددة مع وحدة رئيسية متوافقة، مما يقلل من مساحة لوحة التحكم ويبسط أنظمة الاستشعار متعددة النقاط.

تعتمد المواصفات التالية على البيانات الفنية المنشورة من قبل الشركة المصنعة FS-V34P. يجب التحقق من الأحمال الكهربائية ودرجة حرارة التثبيت المجمعة والأسلاك وتوافق الألياف وتكوين التحكم قبل التثبيت.

عند تركيب عدة وحدات معًا، يجب مراعاة تراكم الحرارة.

بالنسبة للتثبيت المجمع، استخدم ترتيب التركيب المناسب وحافظ على تيار الإخراج ضمن الحدود المحددة من قبل الشركة المصنعة.

تم تصميم FS-V34P لأنظمة استشعار الألياف الضوئية الصناعية حيث يلزم وجود مساحة تثبيت محدودة أو استجابة سريعة أو تحديد موضع رأس الألياف عن بعد أو تعديل رقمي مفصل.

بالنسبة لمعدات FUJI، يرتبط A10398 عادةً بمسار NXT II أو موضع مضخم الألياف الناقل. تعتمد مهمة الاستشعار الدقيقة على تكوين الجهاز ووحدة الألياف المتصلة.

يمكن أيضًا استخدام FS-V34P في أنظمة استشعار الألياف PNP المتوافقة من أجل:

• كشف وجود جزء صغير.
• كشف الحافة.
• كشف التسمية.
• عد المنتج.
• مراقبة مرور المكونات.
• تأكيد الموقف.
• كشف الثقب أو الفتحة.
• معدات التعبئة والتغليف.
• آلات التجميع.
• محطات الفحص الآلي.
• معدات انتاج الالكترونيات.
• معدات المناولة المتعلقة بأشباه الموصلات.
• خلايا العمل الروبوتية المدمجة.
• أنظمة نقل المواد.
• خطوط إنتاج عالية السرعة.

يتم تحديد مسافة الاستشعار الفعلية وحجم البقعة وملاءمة الهدف والأداء البصري بشكل أساسي من خلال وحدة الألياف المتصلة وحالة الهدف، وليس بواسطة مكبر الصوت وحده.

يوفر مكبر الصوت مصدر ضوء LED أحمر بطول موجة يبلغ حوالي 640 نانومتر. ينتقل الضوء عبر كابل الألياف الضوئية المتصل باتجاه نقطة الاستشعار.

اعتمادًا على تصميم رأس الألياف، يقوم الهدف إما بمقاطعة الشعاع المرسل أو يعكس الضوء مرة أخرى نحو الألياف المستقبلة.

تشمل الترتيبات المشتركة ما يلي:

• الاستشعار من خلال الشعاع.
• الاستشعار العاكس.
• الاستشعار العاكس المحوري.
• استشعار البقع الصغيرة.
• استشعار الرؤية الجانبية.
• استشعار المنطقة.

يعود الضوء المستقبل إلى مكبر الصوت من خلال وحدة الألياف. يقوم مكبر الصوت بتحويل الكثافة الضوئية إلى قيمة رقمية.

تظهر قيمة الضوء الحالية على الشاشة الحمراء، بينما تظهر القيمة المحددة أو القيمة المحددة مسبقًا على الشاشة الخضراء.

يقوم مكبر الصوت باستمرار بمقارنة قيمة الضوء المستقبل مع العتبة المكوّنة أو حالة الكشف.

عندما يتم استيفاء الشرط المحدد، يقوم مكبر الصوت بتغيير حالة الإخراج الخاصة به.

يستخدم FS-V34P مخرجات المجمع المفتوح PNP. عند التنشيط، يقوم الخرج بتزويد إشارة من نوع المصدر إلى دائرة إدخال الجهاز المتوافقة.

بعد ذلك، تستخدم وحدة التحكم في الماكينة هذه الإشارة لإجراء العملية المبرمجة، مثل:

• بدء أو إيقاف الناقل.
• تأكيد وصول ثنائي الفينيل متعدد الكلور.
• تأكيد مغادرة ثنائي الفينيل متعدد الكلور.
• تفعيل خطوة النقل التالية.
• توليد إنذار الاستشعار.
• منع الحركة الميكانيكية غير الآمنة.
• التحقق من تسلسل الإنتاج.

يمكن تعديل إعدادات وضع الاستجابة والمؤقت لتحقيق التوازن بين السرعة والثبات.

على سبيل المثال:

• يمكن تحديد وضع السرعة العالية لحافة اللوحة التي تتحرك بسرعة.
• قد يعمل وضع FINE أو TURBO على تحسين الاستقرار أثناء اكتشاف الناقل القياسي.
• قد تعمل تقنية ULTRA TURBO أو MEGA TURBO على تحسين الحساسية عندما يكون الضوء المستقبل ضعيفًا.
• يمكن أن يتجاهل تأخير التشغيل الإشارات غير المرغوب فيها القصيرة للغاية.
• يمكن لـ OFF-delay الحفاظ على الإخراج لفترة كافية حتى يتمكن نظام التحكم من تسجيله.

تساعد القيمة الرقمية وشريط الكسب ووظيفة التثبيت وعرض العتبة موظفي الصيانة على تقييم ما إذا كان لدى المستشعر هامش تشغيل كافٍ.

يجب أن يُظهر المستشعر المستقر عادةً فرقًا واضحًا بين الظروف المكتشفة والظروف غير المكتشفة. عندما تصبح القيمتان قريبتين جدًا، قد تكون هناك حاجة إلى التنظيف أو المحاذاة أو تعديل العتبة أو استبدال الألياف.

قبل إزالة مكبر الصوت القديم، تحقق مما يلي:

• علامة الشركة المصنعة: KEYENCE.
• رقم الموديل: FS-V34P.
• مرجع فوجي: A10398، حيثما ينطبق ذلك.
• نوع الإخراج: PNP.
• نوع الوحدة: وحدة التوسعة.
• تكوين الكابل.
• مكبر للصوت الرئيسي متصل.
• نموذج رأس الألياف.
• قيم العتبة الحالية.
• وضع الاستجابة.
• إعداد الضوء أو الظلام.
• إعدادات الموقت.
• أسلاك الإخراج.

التقاط صور واضحة لـ:

• شاشة أمامية.
• الأسلاك.
• ترتيب الوحدة.
• اتصال الألياف.
• مفاتيح DIP أو الأزرار.
• قيم المعلمات.
• موقف مكبر للصوت.
• نموذج الوحدة الرئيسية

يؤدي تسجيل التكوين الأصلي إلى تقليل وقت التثبيت ويمنع الاختلافات العرضية في المعلمات.

قم بإيقاف تشغيل الطاقة الكهربائية وعزلها وفقًا لإجراءات صيانة الماكينة.

لا تقم بتثبيت أو إزالة مكبر الصوت أثناء تنشيط الدائرة.

تحقق من رأس الألياف والكابل بحثًا عن:

• الشقوق.
• الانحناءات الضيقة.
• أقسام مكسورة.
• الأسطح البصرية القذرة.
• تركيب فضفاض.
• محاذاة غير صحيحة.
• التوتر المفرط.
• التلوث بالزيت أو الغبار أو التدفق أو المادة اللاصقة.

لن يؤدي استبدال مكبر الصوت إلى حل المشكلة التي تسببها وحدة الألياف التالفة.

قم بتركيب FS-V34P في نفس الاتجاه وموضع وحدة التوسيع مثل الوحدة الأصلية. تأكد من المشاركة الميكانيكية الآمنة والتوصيل الكهربائي الصحيح مع الوحدة الرئيسية المرتبطة.

أدخل أو قم بتعليم العتبة المسجلة ومنطق الإخراج ووضع الاستجابة وقيم المؤقت.

لا تفترض أن إعدادات المصنع الافتراضية صحيحة بالنسبة للجهاز.

قم بتحريك PCB تمثيلي أو هدف داخل وخارج موضع الاستشعار. يتأكد:

• تغير مستقر في القيمة الحالية.
• إشارة الإخراج الصحيحة.
• تشغيل الضوء أو الظلام الصحيح.
• هامش استشعار مناسب.
• لا يوجد تقلبات غير متوقعة في الإشارة.

قم بتشغيل الناقل بسرعة الإنتاج العادية ولاحظ دورات النقل المتعددة.

تحقق من:

• لوحات مفقودة.
• اثارة مزدوجة.
• إشارات متأخرة.
• إنذارات كاذبة.
• إخراج متقطع.
• قيم الضوء المستلمة غير المستقرة.

قم بإعادة المعدات إلى الإنتاج فقط بعد دورات النقل الناجحة المتكررة والتأكد من أن وظائف السلامة والتعشيق تعمل بشكل صحيح.

يتطلب اختيار مضخم الألياف الصحيح أكثر من مجرد مطابقة المظهر المادي. يمكن أن تختلف نماذج سلسلة FS-V30 في بنية الإخراج، ودور الوحدة، ونوع الكابل، وترتيب الموصل، وعدد المخرجات، ووظائف الإدخال.

تستخدم مخرجات PNP وNPN ترتيبات مختلفة لتدفق التيار. عادةً ما يقوم مضخم PNP بتزويد التيار إلى مدخلات الجهاز عندما يكون الإخراج نشطًا، بينما يقوم مضخم NPN عادةً بتخفيض التيار.

قد يؤدي تثبيت نموذج NPN في دائرة مصممة لتشغيل PNP إلى:

• لا توجد إشارة إدخال PLC.
• إشارة نشطة بشكل دائم.
• مستوى الجهد غير صحيح.
• تلف الأسلاك.
• إنذار الآلة.
• كشف غير موثوق.

قم دائمًا بمطابقة نوع الإخراج الموضح على الوحدة التي تمت إزالتها.

FS-V34P عبارة عن وحدة توسعة. وهو مصمم للعمل كجزء من مجموعة مكبرات الصوت المتصلة بوحدة رئيسية متوافقة.

قبل الشراء، تأكد من:

• تم بالفعل تركيب وحدة رئيسية متوافقة.
• لم يتم تجاوز الحد الأقصى لعدد وحدات التوسعة.
• يتم أخذ قاعدة عد الوحدات ذات المخرجات بعين الاعتبار.
• درجة حرارة التشغيل المجمعة مقبولة.
• الوحدة الرئيسية ووصلات التوسيع نظيفة وغير تالفة.

FS-V34P هو نموذج من نوع الكابل. قد يكون لمكبر الصوت من نوع الموصل وظائف استشعار مماثلة ولكن لا يمكن بالضرورة تثبيته باستخدام مجموعة أدوات الماكينة الموجودة.

يقارن:

• اتجاه خروج الكابل.
• ألوان الأسلاك.
• طول الكابل.
• نوع الموصل.
• الترتيب النهائي.
• مساحة لوحة التحكم.
• اتجاه التركيب.

يعالج مكبر الصوت الإشارة الضوئية، بينما تحدد وحدة الألياف المتصلة الكثير من أداء الاستشعار المادي.

يؤثر رأس الألياف على:

• مسافة الاستشعار.
• قطر البقعة.
• حجم الهدف.
• زاوية التثبيت.
• خصائص الانعكاس.
• مقاومة الحرارة.
• المقاومة الكيميائية.
• نصف قطر الانحناء.
• من خلال شعاع أو عملية عاكسة.

بالنسبة لصيانة الاستبدال، عادةً ما يكون الاحتفاظ بنموذج الألياف الصحيح الموجود أكثر أمانًا من اختيار رأس ألياف جديد دون اختبار الآلة.

يساعد استخدام كل من KEYENCE FS-V34P وFUJI A10398 في الاستفسار الموردين على تحديد المكون الصحيح بشكل أكثر دقة.

يؤدي الاستفسار الكامل الذي يحتوي على صورة الملصق وطراز الماكينة والكمية والوجهة إلى تقليل رسائل التأكيد المتكررة.

تتيح الشاشة الرقمية المزدوجة لموظفي الصيانة مقارنة القيم الفعلية والمحددة مسبقًا أثناء الإعداد واستكشاف الأخطاء وإصلاحها.

تسمح إعدادات الاستجابة والمؤقت المتعددة بتعديل نظام الاستشعار وفقًا لسرعة الناقل وسطح ثنائي الفينيل متعدد الكلور وهامش الكشف واستقرار العملية.

إن غلاف مكبر الصوت الضيق يجعل الوحدة عملية كقطع غيار صيانة للمصانع التي تشغل وحدات إنتاج FUJI NXT II المتعددة.

للحصول على عرض أسعار دقيق، يرجى تقديم المعلومات التالية:

المنتج: مضخم الألياف KEYENCE FS-V34P
مرجع فوجي: A10398
الآلة: فوجي NXT II
الكمية: ___ قطعة
الشرط المطلوب: ___
بلد التسليم: ___
صورة الوحدة القديمة: مرفقة
نموذج الألياف: ___
تاريخ التسليم المطلوب: ___

Q1: هل KEYENCE FS-V34P هو نفس مرجع FUJI A10398؟

ج: يُستخدم A10398 بشكل شائع في سوق قطع غيار SMT كمرجع FUJI لمضخم الصوت KEYENCE FS-V34P المثبت في مواضع استشعار المسار أو الناقل المحددة لـ NXT II. نظرًا لأن تكوينات المعدات قد تختلف، تأكد من ملصق FS-V34P وإخراج PNP والأسلاك والوحدة الرئيسية وصورة التثبيت قبل الطلب.

Q2: هل يمكن أن يعمل FS-V34P بدون مضخم صوت آخر؟

ج: FS-V34P عبارة عن وحدة توسعة، وليست وحدة رئيسية مستقلة. ويتطلب عادةً الاتصال بمضخم صوت رئيسي متوافق من سلسلة FS-V30. تأكد من مجموعة مكبر الصوت الموجودة وسعة التوسعة المتاحة وترتيب الوحدة وتكوين الطاقة قبل الاستبدال.

س3: ما هو أسرع وقت استجابة لجهاز FS-V34P؟

ج: أسرع استجابة يمكن تحديدها هي 33 ميكروثانية في وضع السرعة العالية. تتضمن الأوضاع الإضافية 250 ميكروثانية، و500 ميكروثانية، و1 مللي ثانية، و4 مللي ثانية، و16 مللي ثانية. حدد الوضع وفقًا للسرعة المستهدفة، وقوة الإشارة الضوئية، وهامش الاستشعار، واستقرار الإنتاج المطلوب.

س 4: هل يمكن لمكبر الصوت NPN أن يحل محل FS-V34P؟

ج: لا ينبغي التعامل مع طراز NPN كبديل كهربائي مباشر لـ PNP FS-V34P. تعمل مخرجات PNP وNPN بشكل مختلف وقد لا تتطابق مع مدخلات التحكم FUJI. تحقق دائمًا من ملصق الوحدة القديم ومخطط توصيلات الماكينة وبنية إدخال PLC.

س 5: ما الذي يجب التحقق منه عندما لا يزال الجهاز يصدر إنذارًا بعد الاستبدال؟

ج: افحص رأس الألياف، والسطح البصري، وكابل الألياف، ومحاذاة التثبيت، وعتبة مكبر الصوت، وإعداد LIGHT-ON/DARK-ON، ووضع الاستجابة، والمؤقت، والأسلاك، واتصال الوحدة الرئيسية، وحمل الإخراج، وإدخال PLC للماكينة. لا يصدر مكبر الصوت دائمًا إنذارًا بالمستشعر.

اتصل بـ SMT PARTS SUPPLY LTD. لمعرفة مدى التوفر والاقتباس والمهلة الزمنية وتأكيد الاستبدال ومعلومات الشحن الدولي لمضخم الألياف KEYENCE FS-V34P والمرجع الترافقي FUJI A10398.

للحصول على عرض أسعار أسرع وأكثر دقة، يرجى إرسال:

• رقم الموديل كينسي.
• فوجي رقم الجزء.
• نموذج آلة فوجي.
• الكمية المطلوبة.
• صور أمامية وجانبية.
• صورة الأسلاك.
• نموذج رأس الألياف.
• حالة المنتج المطلوبة.
• بلد التسليم.
• تاريخ التسليم المطلوب.

سيقوم فريق المبيعات لدينا بمراجعة تفاصيل التعريف قبل عرض الأسعار لتقليل مخاطر تلقي نموذج PNP/NPN غير صحيح، أو متغير الوحدة الرئيسية، أو متغير الموصل، أو مضخم توسيع غير متوافق.
