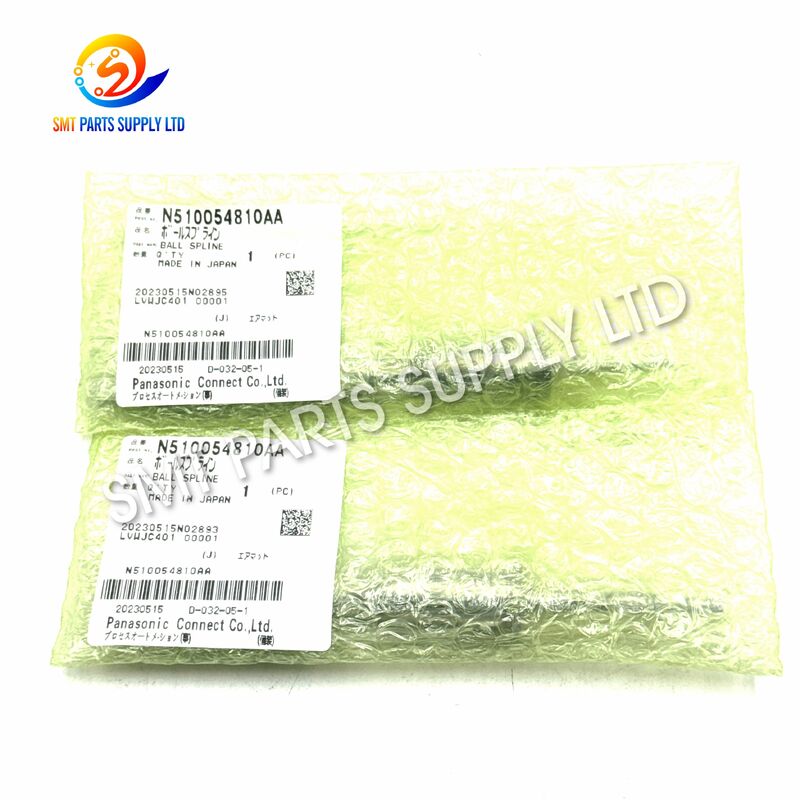

باناسونيك N510054810AA H8 شريحة كروية لـ CM402 CM602

الـبانياسونيك N510054810AA N510002505AA H8 رأس الكرة Splineهي مكونات توجيه ميكانيكية دقة مصممة لموافقةمجموعات الرأس H8 للآلات CM402 و CM602 SMTوظيفتها الرئيسية هي توجيه حركة خطية سلسة ومتحكم فيها بدقة داخل رأس التثبيت مع المساعدة في الحد من اللعب الإشعاعي أو الدوار غير المرغوب فيه.

أثناء إنتاج SMT عالي السرعة ، يقوم رأس التثبيت بإجراء دورات استلام ونقل وموضع وتثبيت مستمرة.لذلك فإن توجيه ميكانيكي مستقر ضروري للحفاظ على حركة رأس ثابتةيمكن أن يسهم طوق الكرة المرتدي أو الملوث أو المتضرر أو المتحرك في مقاومة حركة غير طبيعية أو اهتزازات ميكانيكية أو إزالة الرأس أو عدم استقرار الموقع.

هذا H8 الرأس كرة سبلين مناسبة لصيانة الآلة، وإعادة بناء رأس وضع، والخدمة الوقائية واستبدال مكونات الحركة الميكانيكية الملابس.يجب على المشترين تأكيد رقم الجزء الموجود، تشكيل الرأس H8، ونموذج الجهاز قبل الطلب.

يعمل رأس وضع H8 بشكل مستمر في ظل التسارع المتكرر، والتباطؤ، والحركة الرأسية، والحمل الميكانيكي. على مدى فترات إنتاج طويلة،يمكن أن تتعرض الكرة إلى ارتداء تدريجيا.

1التآكل الميكانيكي طويل الأمد

الحركة المتكررة بين عمود العقدة والعناصر الداخلية للتدحرج يمكن أن تغير تدريجيا الفراغ الميكانيكي الأصلي.

مع زيادة التآكل، قد تتطور آلية الرأس للانخفاض غير الطبيعي أو الحركة غير المتسقة.

2. التشحيم غير الكافي

تتطلب قطع الحركة الخطية الدقيقة حالة التشحيم المناسبة.

يمكن أن يؤدي عدم كفاية التشحيم إلى زيادة الاحتكاك ، وخلق مقاومة إضافية ، وتسريع الارتداء على أسطح اتصال spline.

3الغبار والتلوث

يمكن أن تحتوي بيئات إنتاج SMT على غبار دقيق، بقايا الدهون، بقايا المكونات، أو الملوثات الأخرى.

المواد الغريبة التي تدخل المنطقة المتحركة يمكن أن تتداخل مع الدورة الدموية السلسة الكرة والسفر الرأس.

4تصادم الرأس

تصادم الفوهة ، اتصال PCB ، تداخل المغذية ، أو الاصطدام الميكانيكي العرضي يمكن أن ينقل الصدمة عبر مجموعة الرأس.

يمكن أن يؤثر الاصطدام القوي على محاذاة طوق الكرة أو تلف المكونات الميكانيكية ذات الصلة.

5صيانة غير صحيحة

يمكن أن يقلل التفكيك الخاطئ أو قوة التثبيت أو عدم التوافق أو التشحيم غير المناسب أثناء صيانة الرأس من عمر طوق الكرة.

6ساعات عمل عالية

الآلات العاملة بشكل مستمر في الإنتاج الكبير تتراكم بشكل طبيعي عدد كبير من دورات الوضع.

بالنسبة لآلات CM402 و CM602 القديمة، يجب فحص مكونات الرأس الميكانيكي بشكل دوري كجزء من الصيانة الوقائية.

يمكن أن تنشأ هذه الأعراض أيضًا من المحامل والعمود والمحركات والأجهزة الاستشعارية وحاملات الفوهات أو المعايرة أو مكونات الرأس الأخرى. يوصى بتشخيص ميكانيكي كامل قبل الاستبدال.

يمكن استبدال حبل الكرة H8 المتآكل بالجزء المتناسب بشكل صحيح للمساعدة في استعادة الحركة الميكانيكية الخاضعة للسيطرة داخل رأس التثبيت.

تتضمن عملية الصيانة الموصى بها:

الخطوة الأولى: فحص حركة الرأس

تحقق مما إذا كان الجزء الذي يحرك رأس H8 يتحرك بسلاسة خلال ضربته الطبيعية.

الخطوة الثانية: فحص التخليص الميكانيكي

فحص للعب الجانبي غير طبيعي، وتسريح دوران، الاهتزاز، أو المقاومة غير متسقة.

الخطوة الثالثة: فحص حالة التشحيم

تأكد من الحفاظ على القناة والمكونات الدقيقة المرتبطة بها مع التشحيم المناسب.

الخطوة الرابعة: تحقق من المكونات ذات الصلة

يجب أيضاً فحص العوارض، والعمود، والمحافظ، ومكونات التثبيت، والريشات، وأجزاء المحرك.

الخطوة 5 تأكيد رقم الجزء الأصلي

مقارنة المكون المزود معN510054810AAوN510002505AAالمراجع قبل الطلب.

الخطوة السادسة: تثبيت بشكل صحيح

يجب أن يتم التثبيت من قبل فنيين على دراية بالصيانة في رأس وضع SMT والجمعيات الميكانيكية الدقيقة.

الخطوة 7 اختبار وتعديل

بعد الاستبدال، تحقق من سلاسة الحركة، ومعايرة الجهاز، وتشغيل الفوهة، وأداء التجربة قبل إعادة الجهاز إلى الإنتاج الطبيعي.

ملاحظة الاختيار:يجب تأكيد N510054810AA و N510002505AA مقابل المكون الأصلي المثبت.لا تفترض التبادل فقط من طراز الجهاز لأن مراجعات الجهاز وتكوينات الرأس قد تختلف.

يتم استخدام N510054810AA / N510002505AA H8 Head Ball Spline في المقام الأول لصيانة معدات وضع SMT عالية السرعة.

CM402 صيانة الرأس

مناسبة لخدمة رؤوس وضع CM402 H8 المتوافقة حيث تم تحديد اللعب المفرط، والسفر القاسي، والتلوث، أو التآكل.

CM602 صيانة الرأس

تستخدم في تشكيلات الرأس CM602 المتوافقة بعد تأكيد رقم الجزء الأصلي ومواصفات الرأس H8.

إعادة بناء رئيس التوظيف

يمكن لشركات خدمة SMT المهنية استخدام طوق الكرة عند إعادة بناء رؤوس التثبيت التي تتطلب استعادة الحركة الميكانيكية الدقيقة.

الصيانة الوقائية

بالنسبة للآلات ذات ساعات تشغيل طويلة ، يمكن دمج فحص spline الكرة في برامج صيانة الرأس المجدولة.

الصناعات النموذجية

طوق الكرة هو عنصر حركة خطية دقة مصمم للسماح بحركة محورية سلسة مع التحكم في دوران نسبي غير مرغوب فيه وحركة جانبية.

داخل آلية رأس التثبيت H8 ، يوجيه خط الكرة القسم المتحرك على طول مسار خطي محدد.

تسلسل العمل

1الآلة ترسل أمر حركة

يحدد نظام التحكم الموقف المطلوب لعملية التقاط أو وضع التالية.

2آلية محرك الرأس تولد الحركة

المحرك ومكونات ناقل النقل ذات الصلة تحرك آلية الرأس.

3. يُوجّه الـ spline الكرة القسم المتحرك

الحفاظ على الحركة المحورية المسيطرة ويساعد على الحفاظ على موازنة الآلية.

4العناصر المتداولة تقلل من الاحتكاك

يسمح الهيكل الداخلي للكرة بالحركة المتكررة بمقاومة أقل من دليل الانزلاق البسيط.

5يصل الفوهة إلى الموقف المطلوب.

التوجيه الميكانيكي المستقر يدعم حركة التقاط ووضع متكررة.

عملية تشغيل SMT مبسطة هي:

التقاط المكونات → حركة الرأس → التعرف → تحديد موقع PCB → وضع المكونات → عودة الرأس

أثناء الإنتاج المستمر ، يتم تكرار هذه الدورة الآلاف من المرات. وبالتالي فإن الحفاظ على حالة جيدة للسلسلة يساهم في الأداء الميكانيكي المتسق.

التطابق الصحيح مهم لأن مكونات رأس SMT الدقيقة قد تبدو متشابهة مع وجود مواصفات ميكانيكية مختلفة.

1تأكيد رقم الجزء

تحقق مما إذا كان المكون الحالي معروفاً على أنه:

• N510054810AA
• N510002505AA

لا يوصى بالطلب حسب المظهر فقط.

2تأكدي من الآلة

تحقق مما إذا كانت الآلة:

• CM402
• CM602

3تأكيد تشكيل الرأس H8

المنتج مخصص للتوافقتطبيقات الرأس H8يمكن أن تستخدم أنواع أخرى من رؤوس التثبيت مجموعات مختلفة للسلسلة.

4. مقارنة المكون الأصلي

إذا لم يكن التعرف مؤكدًا، قدم صور تظهر:

• الكرة الكاملة
• كلا الطرفين من العمود
• موقع التثبيت
• علامات موجودة
• مجموعة الرأس ذات الصلة

5تشخيص قبل استبدال

6تفقد أجزاء الرأس ذات الصلة

عند إعادة بناء رأس H8 القديم، من المستحسن فحص مكونات التآكل الأخرى في نفس الوقت.

هذا يمكن أن يقلل من فترات توقف الآلة المتكررة الناجمة عن استبدال جزء واحد فقط بينما تظل المكونات الميكانيكية الأخرى مرتدية.

التثبيت والصيانة الصحيحان مهمان لأن الجهاز يعمل ضمن مجموعة ميكانيكية دقيقة.

س1: ما هو الغرض الرئيسي من N510054810AA H8 الرأس الكرة سبلين؟

الغرض الرئيسي منه هو توجيه حركة خطية خاضعة للسيطرة داخل مجموعة رأس وضع H8 المتوافقة.ودعم حركة متكررة سلسة أثناء التقاط ووضع المكونات SMT.

السؤال 2: هل هذا الجهاز مناسب لكل من CM402 و CM602?

يتم الإشارة إليها لتطبيقات الرأس H8 المتوافقة المرتبطة بأجهزة CM402 و CM602. ومع ذلك ، قد تختلف مراجعات الآلة والرأس ،لذلك يجب تأكيد رقم الجزء الحالي وتكوين الرأس قبل الطلب.

السؤال 3: متى يجب استبدال حبل الكرة الرئيسي H8؟

قد يكون من الضروري استبدالها عندما تكشف التفتيش عن إزالة ميكانيكية مفرطة، حركة خشنة، اهتزازات، ضوضاء غير طبيعية، تلف تلوث، سفر الرأس غير متسق،أو التآكل المرئي على السطح والمكونات الميكانيكية المرتبطة به.

السؤال 4: هل N510054810AA و N510002505AA نفس الجزء بالضبط؟

يمكن استخدامها كمراجع ذات صلة لهذا التطبيق، ولكن يجب التحقق من قابلية التبادل المباشر مقابل المكون المثبت، وتكوين الآلة،وثائق الصيانة المتوفرة قبل الاستبدال.

س5: ما هي المعلومات التي يجب أن أقدمها للحصول على اقتباس؟

الرجاء تقديم رقم الجزء المطلوب ونموذج الجهاز ونوع رأس H8 والكمية والحالة المفضلة وبلد التسليم وصور المكون الحالي إذا كانت متاحة.هذه التفاصيل تساعد على تحسين دقة التطابق وكفاءة الاقتباس.

الحاجةN510054810AA / N510002505AA H8 رأس الكرة للقطب CM402 أو CM602?

الرجاء إرسالنا:

• رقم الجزء المطلوب
• نموذج الجهاز
• معلومات عن رأس H8
• الكمية المطلوبة
• الحالة المفضلة
• وجهة التسليم
• صور المكونات الموجودة إذا كانت متاحة

يمكننا المساعدةتعريف الجزء، تأكيد المخزون، العرض، وقت التنفيذ، قطع الغيار ذات الصلة لرأس H8 وترتيبات الشحن الدولي.

أرسل استفسارك للحصول على التوافر الحالي، والسعر، وتأكيد مطابقة.
