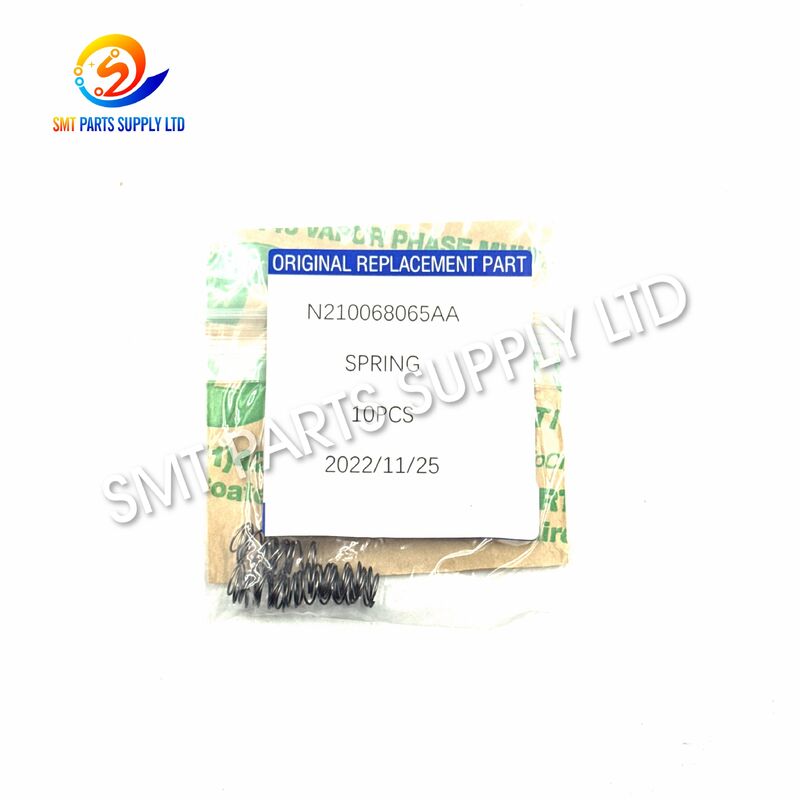

باناسونيك N210068065AA حامل الفوهة الربيع لتركيب CM402 CM602 NPM

يعد زنبرك حامل الفوهة Panasonic N210068065AA مكونًا ميكانيكيًا صغيرًا ولكنه مهم، ويُستخدم داخل مجموعات حاملات الفوهات المتوافقة في آلات التثبيت CM402 وCM602 ونماذج NPM المناسبة. أثناء عمليات إنتاج SMT عالية السرعة، يتحرك حامل الفوهة وينضغط ويعود إلى وضعه بشكل متكرر أثناء التقاط المكونات ووضعها. ويوفر الزنبرك قوة الإرجاع المحكومة والمطلوبة لهذه الحركة الميكانيكية المتكررة.

عندما يتعرض زنبرك الحامل الحالي للإجهاد الميكانيكي، أو الانضغاط الدائم، أو الانحناء، أو التلوث، أو التلف الميكانيكي، قد لا يعود حامل الفوهة بسلاسة أو باتساق. وتساعد استبدال الزنبرك البالي بالمكون N210068065AA المتطابق بدقة في استعادة الحركة الميكانيكية المطلوبة لمجموعة الحامل.

هذا الجزء مناسب لمصانع SMT، ومصنعي خدمات تصنيع الإلكترونيات (EMS)، وأقسام صيانة الآلات، وشركات خدمة المعدات، وموزعي قطع الغيار الذين يحتاجون إلى مكونات استبدال موثوقة لصيانة رؤوس التثبيت.

تتعرض آلية حامل الفوهة لحركة متكررة ومستمرة أثناء إنتاج SMT. وفي التطبيقات ذات الإنتاجية العالية، يمكن لرأس التثبيت إجراء آلاف دورات التشغيل خلال فترة إنتاج قصيرة.

بمرور الوقت، قد تؤثر عدة عوامل على الزنبرك.

يمكن للزنبرك الذي فقد خصائصه الميكانيكية المصممة أن يؤثر على حركة ارتداد حامل الفوهة. ومع ذلك، لا ينبغي أن تُعزى مشكلات الالتقاط أو الوضع تلقائيًا إلى الزنبرك وحده.

يجب أيضًا فحص الفوهة، والحامل، والعمود، ونظام التفريغ، والصمام، والمستشعر، وآلية التوجيه، وضبط الآلة عند استكشاف مشكلات رأس التثبيت وإصلاحها.

عندما يؤكد الفحص أن الزنبرك الحالي تالف، أو مشوه، أو مجهد، أو لم يعد يوفر قوة إرجاع مستقرة، فإن الاستبدال باستخدام زنبرك حامل الفوهة N210068065AA الصحيح يعد حلاً عمليًا للصيانة.

يجب أن تتضمن عملية الاستبدال ما هو أكثر من مجرد تغيير الزنبرك.

تشمل خطوات الصيانة الموصى بها ما يلي:

1. تأكيد طراز الآلة المركبة.
2. التحقق من تكوين رأس التثبيت.
3. التحقق من رقم القطعة الحالي.
4. فحص حامل الفوهة للتأكد من خلوه من التآكل أو التلوث.
5. إزالة الزنبرك القديم بعناية.
6. مقارنة الجزء البديل بالمكون الذي تمت إزالته.
7. تركيب الزنبرك في الموضع الصحيح.
8. التأكد من حرية حركة الحامل بعد التركيب.
9. إجراء تهيئة للآلة واختبارات وظيفية.
10. مراقبة استقرار الالتقاط والوضع قبل بدء الإنتاج الكامل.

يعد التحقق من الجزء الصحيح أمرًا بالغ الأهمية بشكل خاص لأن تكوينات الرؤوس المختلفة قد تستخدم زنبركات ذات مظهر مشابه ولكن بأبعاد أو خصائص ميكانيكية مختلفة.

إشعار التوافق: يمكن أن تحتوي سلاسل الآلات على تكوينات مختلفة لرؤوس التثبيت. يجب على المشترين تأكيد رقم القطعة الأصلي وتكوين الرأس الفعلي قبل الطلب.

الغرض الرئيسي من N210068065AA هو توفير شد زنبركي محكوم وقوة إرجاع داخل مجموعة حامل الفوهة.

أثناء التشغيل، يمكن لآلية الحامل أن تتحرك تحت تأثير القوة الميكانيكية. ينضغط الزنبرك مع تحرك الآلية ثم يطلق الطاقة الميكانيكية المخزنة عند زوال القوة الخارجية.

يساعد هذا الإجراء الحامل في العودة إلى موضع التشغيل المطلوب.

على الرغم من كونه جزءًا ميكانيكيًا بسيطًا، إلا أن الأداء السليم للزنبرك مهم لأن حامل الفوهة يؤدي حركات متكررة طوال فترة الإنتاج.

قد تُستخدم زنبركات حامل مماثلة في مجموعات رؤوس تثبيت مختلفة. يجب أن يعتمد الاختيار دائمًا على رقم القطعة الصحيح وتكوين الآلة.

يجب عدم اعتبار هذه النماذج قابلة للتبديل تلقائيًا. حيث يمكن أن تؤثر الاختلافات في طول الزنبرك، والقطر، وسُمك السلك، وخصائص الانضغاط، وموضع التركيب على التوافق.

يُستخدم الزنبرك N210068065AA بشكل أساسي لصيانة آليات حامل الفوهة في معدات تثبيت SMT المتوافقة.

• صيانة آلة التثبيت CM402.
• صيانة رأس آلة التثبيت CM602.
• صيانة آلات التثبيت NPM المناسبة.
• إصلاح مجموعة حامل الفوهة.
• إعادة بناء وتجديد رأس التثبيت.
• الصيانة الوقائية.
• استبدال الزنبرك البالي.
• الفحص الميكانيكي للرأس.

بالنسبة لأقسام الصيانة التي تدير آلات متعددة، تعد المكونات الميكانيكية الصغيرة مثل زنبركات الحامل عناصر مفيدة للاحتفاظ بها في مخزون قطع الغيار.

قد تشير الحالات التالية إلى ضرورة فحص زنبرك حامل الفوهة:

• بطء حركة رجوع الحامل.
• عدم اتساق حركة الحامل.
• ظهور الزنبرك في حالة انضغاط دائم.
• انحناء الزنبرك أو تعرضه لتلف ميكانيكي.
• ملاحظة ضعف شد الزنبرك بشكل ملحوظ.
• تعليق أو انحشار آلية الحامل من حين لآخر.
• ظهور تآكل أو تلف سطحي على الزنبرك.
• تغير الأداء الميكانيكي بعد ساعات إنتاج طويلة.
• تعرض الزنبرك الحالي للتلف أثناء أعمال الصيانة.

يمكن أن تحدث هذه الأعراض أيضًا بسبب مكونات الرأس الأخرى. يُوصى بإجراء فحص ميكانيكي كامل قبل تحديد السبب النهائي.

يعمل الزنبرك N210068065AA من خلال عملية ميكانيكية بسيطة تعتمد على الانضغاط والاستعادة.

يتم تركيب الزنبرك داخل آلية حامل الفوهة في موضعه المحدد.

أثناء تشغيل الآلة، تؤدي حركة الحامل إلى انضغاط الزنبرك.

يقوم الزنبرك بتخزين الطاقة الميكانيكية أثناء انضغاطه.

عندما تنخفض القوة الخارجية، يبدأ الزنبرك في العودة نحو شكله الأصلي.

تساعد قوة الزنبرك المحررة آلية حامل الفوهة على العودة إلى موضعها الميكانيكي الطبيعي.

تتكرر العملية باستمرار أثناء دورات التقاط المكونات ووضعها.

يعد التحديد الصحيح أمرًا ضروريًا عند اختيار زنبرك حامل الفوهة البديل.

الطريقة الأكثر أمانًا هي التأكد من أن المكون المركب أو وثائق قطع غيار المعدات تحدد الرقم N210068065AA.

يرجى توفير طراز المعدات بدقة، مثل:

• CM402
• CM602
• سلسلة NPM

قد لا يكون طراز الآلة وحده كافيًا دائمًا لأنه يمكن تركيب تكوينات رؤوس مختلفة.

تعد مواصفات رأس التثبيت مهمة عند استخدام عدة مجموعات حاملات ضمن نفس عائلة الآلات.

عندما يتعذر تأكيد رقم القطعة الأصلي، يرجى تقديم صور واضحة لما يلي:

• الزنبرك الحالي.
• حامل الفوهة.
• رأس التثبيت.
• موضع التركيب.
• معلومات لوحة تعريف الآلة.

يمكن أن تشمل قياسات الزنبرك المهمة ما يلي:

قد يبدو زنبركان متطابقين تقريبًا بينما يمتلكان خصائص ميكانيكية مختلفة. قد يؤدي الاختيار بناءً على المظهر فقط إلى تركيب غير صحيح أو حركة غير مناسبة للحامل.

يمكن أن يساعد الفحص الروتيني في تحديد المشكلات المتعلقة بالزنبرك قبل أن تؤثر على استقرار الإنتاج.

يجب تحديد وتيرة الصيانة وفقًا لساعات تشغيل الآلة، وبيئة الإنتاج، وأنواع المكونات، وإجراءات الصيانة الداخلية.

يجب إجراء التركيب بواسطة فنيين على دراية بصيانة آلات SMT.

قبل التركيب:

• أوقف الآلة وفقًا لإجراءات الصيانة.
• جهّز أدوات نظيفة ومساحة عمل نظيفة.
• تأكد من رقم القطعة البديلة.
• سجّل الموضع الأصلي للزنبرك.

أثناء التركيب:

• لا تمدد الزنبرك بشكل مفرط.
• تجنب الثني الجانبي.
• حافظ على نظافة المكون.
• تأكد من تثبيت طرفي الزنبرك بشكل صحيح.
• لا تضغط على آلية الحامل بقوة مفرطة.

بعد التركيب:

• تحقق من حرية حركة الحامل.
• أعد تجميع رأس التثبيت بشكل صحيح.
• قم بتهيئة الآلة وفقًا لإجراءات الصيانة.
• اختبر التقاط المكونات وتثبيتها.
• راقب الرأس الذي تم إصلاحه قبل العودة إلى الإنتاج الكامل.

تتطلب المكونات الدقيقة الصغيرة معالجة مناسبة لأن التشوه أثناء التخزين أو النقل يمكن أن يؤثر على التركيب.

تشمل اعتبارات الفحص والتعبئة النموذجية ما يلي:

• فحص بصري قبل الشحن.
• التحقق من رقم القطعة.
• فحص حالة السطح.
• الحماية ضد السحق والضغط.
• تغليف منفصل للمكونات الصغيرة.
• تحديد وتمييز واضح للقطعة.
• كرتون خارجي مناسب للنقل الدولي.

بالنسبة للعملاء الذين يشترون قطع غيار SMT متعددة، يمكن تضمين الزنبرك في شحنة مجمعة مع مكونات صيانة الرأس الأخرى.

يوفر N210068065AA قوة إرجاع ميكانيكية داخل آلية حامل الفوهة. ويساعد الحامل على العودة بعد الانضغاط أثناء حركات الالتقاط والوضع المتكررة، مما يدعم التشغيل الميكانيكي المستقر لرؤوس التثبيت المتوافقة.

لا يستخدم كل تكوين للآلة بالضرورة نفس الزنبرك. يرجى تأكيد رقم القطعة المركبة، وطراز رأس التثبيت، ومجموعة الحامل قبل الطلب لضمان التوافق الصحيح.

قد يسهم الزنبرك المجهد أو التالف في حركة رجوع غير طبيعية للحامل، ولكن مشاكل الالتقاط يمكن أن تنجم أيضًا عن الفوهة، أو نظام التفريغ، أو الصمام، أو العمود، أو التلوث، أو المستشعر، أو التآكل الميكانيكي.

يرجى تقديم طراز الآلة، ونوع رأس التثبيت، وأبعاد الزنبرك التفصيلية، وصور واضحة لكل من الزنبرك ومجموعة الحامل. تجعل هذه المعلومات التحقق من المكون أكثر دقة.

نعم. يمكن تضمينه مع حاملات الفوهات، والأعمدة، والفلاتر، والصمامات، والفوهات، والزنبركات، وقطع صيانة رؤوس التثبيت الأخرى للحصول على عرض أسعار موحد وشحنة مجمعة.
