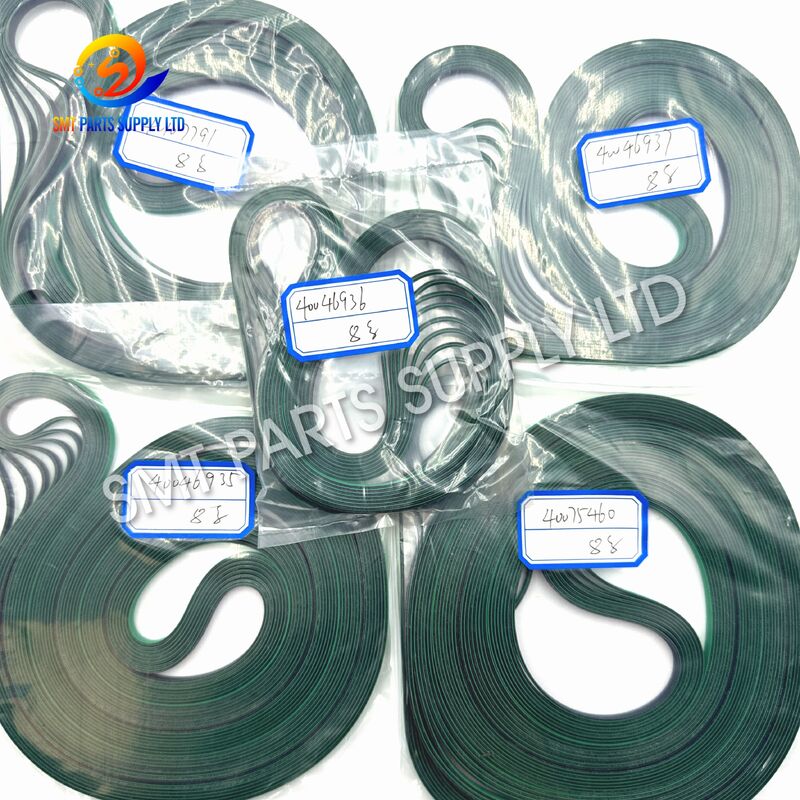

جوكي 40107797 40046935 40046936 40046937 40075460 سيور ناقلة SMT

JUKI 40107797 40046935 40046936 40046937 40075460 أحزمة نقل SMT

تم تصميم أحزمة نقل JUKI 40107797 ، 40046935 ، 40046936 ، 40046937 ، و 40075460 SMT لمقاطع نقل PCB في معدات وضع سطحية متوافقة.هذه الأحزمة تدعم تحميل لوح ثابت، النقل الداخلي، وتحديد المواقع، وتفريغ أثناء إنتاج SMT المستمر.

تتضمن مجموعة المنتجات مواقع وشكلات مختلفة للشرائط بدلاً من شرائط الشرائط العالمية. تشمل المراجع الموثقة 40046935 الحزام النقل S ، 40046936 الحزام النقل J ،40046937 الحزام النقل الداخلي والخارج، و 40075460 الحزام الناقل S (((E). المراجع الثلاثة الأولى مرتبطة عادة بمجموعات ناقلات FX-3 و FX-3RA ،بينما 40075460 عادة ما يتم سردها على أنها S ((E) 250 أو S ((E) 350 الحزام النقل لJX المختارة وتكوينات الآلة ذات الصلةيجب دائما تأكيد التوافق باستخدام نموذج الجهاز، مواصفات السكة الحديدية، ملصق الحزام الأصلي، أبعاد الحزام، وموقع التثبيت.

هذه الأحزمة البديلة مناسبة للصيانة الوقائية، وإصلاحات الطوارئ، وإعادة بناء خط الإنتاج، وجرد قطع الغيار.,والأبعاد لتحديد السرعة والاقتباس.

قوائم قطع الغيار العامة تحدد 40046935 باسم الحزام النقل S ، 40046936 باسم الحزام النقل J ، و 40046937 باسم الحزام النقل الدخالي / الخارجي لمعدات FX-3 أو FX-3RA.الكتالوجات العامة تعرف أيضا 40075460 كحزام نقل S ((E) 250 أو S ((E) 350.

الحزام النقل SMT يعمل باستمرار تحت التحميل المتكرر، والتوتر، والاحتكاك، وتغيرات درجة الحرارة. على الرغم من أن الحزام قد يبدو بسيطا،حالته تؤثر مباشرة على استقرار نقل PCB وتوافر الجهاز.

تصبح سطح الحزام تدريجياً ناعمة أو مطلية أو مشقوقة أو تالفة محلياً. يمكن أن يؤدي انخفاض الاحتكاك إلى انزلاق PCB أثناء التحميل أو التفريغ.

ساعات تشغيل طويلة قد تسبب امتداد الحزام. يمكن أن يفقد الحزام المطول التوتر الصحيح وقد يتحرك بشكل غير متساو حول القيادة والقوائم.

يمكن أن يرتد حواف الحزام من خلال التتبع الخاطئ أو القوائم المتضررة أو التوتر المفرط أو السكك الحديدية غير المتماسكة. قد تخلق المواد المفرطة جزيئات أو تتداخل مع الآليات القريبة.

يمكن أن يقلل الغبار والزيوت والبقايا اللاصقة وتلوث الإنتاج من قبضة الحزام. يمكن أن يزيد التلوث أيضًا من التآكل غير المتساوي بين حلبة النقل اليسرى واليمينية.

قد ينزلق أو يقفز حزام الحزام الذي يكون فضفاضاً جداً. ويمكن أن يفرط حزام الحزام الذي يكون ضيقاً جداً في محركات المحمولات.

يمكن أن يؤدي تركيب حزام جديد دون التحقق من مسار المكعب إلى فشل حزام المبكر. يمكن أن يؤدي عدم المواءمة إلى إجبار الحزام إلى جانب واحد وتلف حافة الحزام.

يمكن أن يكون للحزام ذو اللون والمظهر المماثل طول وعرض وسماكة وملمس السطح وهيكل المفاصل أو موقع التطبيق مختلفين.الاختيار فقط من خلال المظهر يمكن أن يؤدي إلى فشل التثبيت.

تبدأ الحل الصحيح لاستبدال الحزام بالتحديد الدقيق. يجب أن يتطابق كل حزام مع رقم الجزء الأصلي وتكوين الجهاز وموقع الناقل والأبعاد المادية.

يمكن لعملية التوريد لدينا أن تدعم طرق التعرف التالية:

بالنسبة لـ 40046935 و 40046936 و 40046937 ، يتم توثيق أوصاف الأجزاء القياسية وربط FX-3/FX-3RA في كتالوجات قطع الغيار العامة. بالنسبة لـ 40075460 ،في القوائم يمكن وصف الحزام بـ S ((E) 250 أو S ((E) 350، لذلك يجب أن يذكر عرض الناقل وتكوين الجهاز في الاستفسار.

بالنسبة إلى 40107797 ، يرجى إرسال صورة للعلامة الأصلية. يُعرف في القوائم العامة بشكل أكثر شيوعًا مجموعة JX الحزام النقلية على أنها 40107791 و 40107792 و 40107793 لآلات JX-200 و JX-300.

يمكن أن تستخدم عائلة الماكينة نفسها أحزمة مختلفة وفقًا لعرض الناقلة وموقف السكة الحديدية والنسخة الإنتاجية والتكوين الميكانيكي.لا ينبغي نسخ الأبعاد من حزام آخر فقط لأن اللون أو المظهر متشابه.

للحصول على اقتباس دقيق، يرجى تقديم:

1. نموذج آلة كامل
2. الرقم التسلسلي للجهاز عندما يكون متاحاً
3. رقم جزء الحزام الأصلي
4. وضعية تركيب الحزام
5. عرض الحزام
6. سمك الحزام
7. محيط الحزام
8. صور واضحة لكلا الجانبين
9. صورة لمفصل الحزام
10. الكمية المطلوبة والحالة المفضلة

يتم استخدام هذه الأحزمة النقلية SMT في مجموعات نقل PCB حيث يتطلب حركة مستقرة ومزامنة.

• مصانع خدمات تصنيع الإلكترونيات.
• مصانع تجميع الـ PCB
• خطوط إنتاج الإلكترونيات الاستهلاكية
• تجميع الإلكترونيات للسيارات
• تصنيع أقراص PCB للتحكم الصناعي.
• إنتاج أجهزة الإلكترونيات الإضاءة
• تجميع معدات الاتصالات
• تصنيع الإلكترونيات الطبية
• ورشة عمل لإصلاح آلات SMT
• موزعي قطع الغيار ومقدمي الصيانة.

يحول محرك الناقل قوة الدوران إلى قطار القيادة. تحرك القطار الحزام على طول حلبة النقل ، وتحمل سطح الاحتكاك في الحزام PCB من حوافها.

يتضمن تسلسل التشغيل الكامل عموما المراحل التالية:

التشغيل المستقر يعتمد على أكثر من الحزام وحده. يجب التحقق من المكونات التالية أثناء الاستبدال:

• القيادة القماشية.
• قطعة المكعب
• محرك ناقل
• محامل.
• عجلات توجيه
• محاذاة السكة الحديدية
• آلية التوتر
• أجهزة استشعار الـ (بي سي بي)
• آلية الوقوف
• مزامنة الحامل الأيسر واليمين

قد يزول الحزام البديل ذو الجودة العالية بسرعة عندما تتضرر القماشة أو يكون السكة الحديدية غير موجهة بشكل صحيح. فالتفتيش على مسار الناقل الكامل يساعد على تمديد عمر الخدمة.

استخدم الرقم المطبوع على عبوة الحزام، أو قائمة أجزاء الآلة، أو سجل الصيانة، أو الملصق الأصلي.

لا تعتمد فقط على اسم الجهاز. قد تستخدم آلة واحدة عدة أحزمة نقل في مواقع مختلفة.

تأكيد ما إذا كان الحزام مثبت في:

• ناقل الدخول
• ناقل الخروج
• النقل الرئيسي.
• قسم ناقل S
• قسم ناقل J.
• القسم 250
• القسم 350
• السكة الحديدية اليسرى
• السكة الحديدية اليمنى
• وحدة نقل داخلية

على سبيل المثال ، يتم ربط 40046935 و 40046936 و 40046937 علناً بمجمعات ناقلات FX-3 و FX-3RA. يوصف المرجع 40075460 عادةً باسم شريط نقل S ((E) 250 أو S ((E) 350 ،مع تطبيقات مختلفة حسب تكوين الآلة.

قم بقياس الحزام دون التمدد المفرط.

تحقق مما إذا كان الحزام:

• سطح ناعم أو نسيج
• طبقات من النسيج المقوى
• مفصل مرئي
• سطح اتجاهي
• ملف حافة خاص
• علامات طباعة أو تعريف
• سطح داخلي وخارجي مختلف

القوائم العامة الموثوقة لخيوط سلسلة JX عادة ما تظهر 40107791، 40107792، و 40107793.40107797 لا ينبغي تعيين نموذج آلة أو وضع حزام بدون ملصق أصلي أو تأكيد مادي.

الاستفسار الكامل يساعدنا على اقتباس أسرع وتقليل أخطاء الاختيار.

شكل الاستفسار الموصى به:

• طراز الجهاز:
• الرقم التسلسلي للآلة:
• رقم الجزء المطلوب:
• وضع الحزام:
• عرض الناقل:
• أبعاد الحزام:
• الحالة الأصلية أو المتوافقة:
• الكمية المطلوبة
• بلد التسليم:
• صور المنتج المرفقة: نعم/لا

1. أطفئوا و عزلوا طاقة الآلة
2. سجل التوجيه الأصلي للحزام
3. التقط صورة لمواقع البولية والشريط
4. تحقق من رقم جزء الحزام الجديد
5. قارن أبعاد الحزام الجديد والقديم
6. نظف أسطح القماش
7. فحص العوارض و عجلات الدليل
8. إزالة المواد الغريبة من السكة الحديدية.
9. تحقق مما إذا كان طرفي الناقل بحاجة إلى استبدال متطابق.
10. جهز الأدوات الصحيحة وفقاً لدليل الصيانة

• تجنب تدوير أو طي الحزام بشدة.
• حافظ على سطح الجري نظيف
• قم بتثبيت الحزام وفق المسار الأصلي
• تأكدي أن الحزام مركز على كل مقطورة
• تطبيق التوتر المتوازن.
• قم بتدوير الناقل يدوياً قبل تشغيل الآلة.
• تحقق من أن الحزام لا يلامس حافة القضبان.
• تأكدي من أن أجهزة الاستشعار والكابلات تبقى في مواقعها الأصلية

يجب أن يكتمل التثبيت من قبل موظفي الصيانة المدربين وفقًا لإجراءات السلامة لمصنع الآلة.

كل شحنة يمكن فحصها وفقا لمواصفات الشراء المؤكدة.

بعد استلام البضاعة، مقارنة:

• ملصق العبوة
• رقم الجزء
• عرض الحزام
• محيط الحزام
• سطح الحزام
• الموقف المشترك
• اتجاه التثبيت
• كمية الطلب
• الحالة الجسدية
• التوافق مع الحزام المنزوع

لا تضع الحزام عندما يختلف رقم الجزء أو الأبعاد عن العينة الأصلية. اتصل بالمورد أولاً للتأكيد.

يجب أن يتم تعبئة الأحزمة دون طي أو ضغط شديد. تساعد التعبئة الواحدة الواقية على منع التلوث والتشوه والأضرار السطحية أثناء النقل الدولي.

• تخزين في بيئة نظيفة وجافة.
• تجنب أشعة الشمس المباشرة
• ابق بعيداً عن المعدات عالية درجة الحرارة.
• تجنب الاتصال بالزيت والمواد الكيميائية العدوانية.
• لا تضع أشياء ثقيلة على الحزام.
• تجنب طي الحزام بشكل حاد.
• احتفظ بالعلامة الأصلية
• استخدمي المخزون القديم أولاً
• فحص الأحزمة المخزنة قبل التثبيت.
• احفظ سجل رقم الجزء وتطبيق الجهاز.

لا، إنها مراجع مختلفة للشرائط المستخدمة في مواقع مختلفة للمحمولات. قوائم الأجزاء العامة تحدد 40046935 كحزام محمول S، 40046936 كحزام محمول J،و 40046937 كحزام نقل داخلي / خارجي لمعدات FX-3 و FX-3RA.

يتم تحديد 40075460 عادة باسم الحزام الناقل S ((E) 250 أو S ((E) 350. ترتبط القوائم العامة به مع JX-300 / JX-350 المختارة وتكوينات الآلة ذات الصلة. يرجى تأكيد عرض الناقل ،نموذج الجهاز، والحزام الأصلي قبل الطلب.

لم يتم تأكيدها من قبل المراجع المتقاطعة العامة الموثوقة التي تم مراجعتها لهذه الصفحة المنتجة. أرقام الأحزمة المذكورة عادةً في سلسلة JX هي 40107791 و 40107792 و 40107793.الرجاء إرسال الملصق الأصلي أو تأكيد ما إذا كان 40107797 هو خطأ كتابة.

الرجاء تقديم نموذج الجهاز، ورقم الجزء الأصلي، وضع الحزام، العرض، المحيط، السماكة، الكمية المطلوبة، وصور واضحة للحزام القديم.تحديد أيضاً ما إذا كان تكوين الناقل S ((E) 250 أو S ((E) 350.

يمكن عرض حالة التوريد حسب التوافر ومتطلبات العميل. يرجى ذكر ما إذا كنت بحاجة إلى قطع أجزاء جديدة أو متوافقة.يجب تأكيد جميع تفاصيل التوافق قبل الدفع والشحن.

هل تحتاج للمساعدة في تحديد الشريط المتحرك الصحيح؟

أرسل لنا المعلومات التالية للحصول على اقتباس سريع:

• رقم الجزء المطلوب
• نموذج آلة
• موقف الحامل
• أبعاد الحزام
• صور الحزام الأصلية
• كمية مطلوبة
• بلد الوجهة

اتصل بنا للحصول على JUKI 40046935، 40046936، 40046937، 40075460، وغيرها من استفسارات شريط نقل SMT.يرجى إرفاق الملصق الأصلي أو معلومات الجهاز بحيث يمكن التحقق من الحزام الصحيح قبل الاقتراح.

إشعار العلامة التجارية:تستخدم أسماء نماذج JUKI وأرقام الأجزاء فقط لتحديد التوافق. البائع هو مورد مستقل لقطع الغيار SMT ما لم ينص على خلاف ذلك في العرض.
