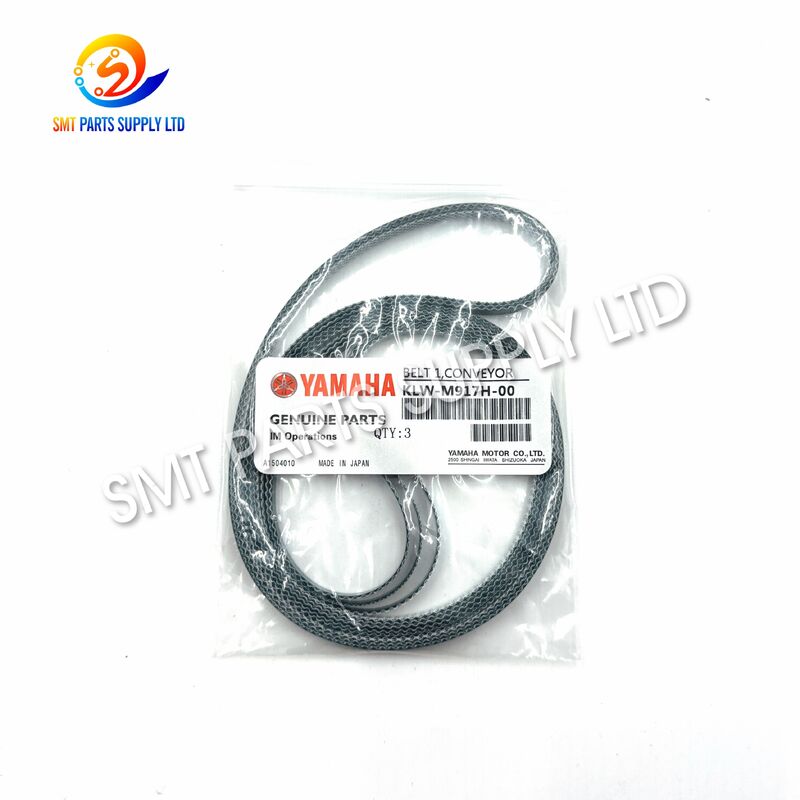

ياماها KLW-M917H-00 الحزام الناقل الدقيق لـ YSM20 SMT Mounter مع تطبيق خاص بالجهاز ، نقل PCB مستقر واستبدال عملي

YAMAHA KLW-M917H-00 سير ناقل دقيق لآلة التجميع السطحي YSM20

KLW-M917H-00 BELT 1, CONVEYOR هو مكون نقل خاص بالآلة تم تطويره لنظام نقل لوحات الدوائر المطبوعة (PCB) لمعدات التجميع السطحي YSM20. يتم تثبيت السير داخل تجميع سكة النقل، ويدعم لوحات الدوائر المطبوعة وينقلها بسلاسة عبر مراحل التحميل، والتحديد الموضعي، والتجميع، والتفريغ.

أثناء الإنتاج الإلكتروني المستمر، تتعرض أحزمة النقل للحركة المتكررة، والاحتكاك السطحي، والشد الميكانيكي، والتلوث، والتغيرات الحرارية. قد يتسبب السير البالي أو المشدود بشكل غير صحيح في انزلاق لوحات الدوائر المطبوعة، أو النقل غير المستقر، أو انحراف اللوحة، أو إنذارات متكررة للنقل، أو انقطاعات إنتاج غير متوقعة.

يساعد استبدال المكون التالف بسير النقل KLW-M917H-00 المختار بشكل صحيح على استعادة التعامل المستقر مع لوحات الدوائر المطبوعة دون الحاجة إلى استبدال تجميع النقل بالكامل. المنتج مناسب لمصنعي الإلكترونيات، ومصانع خدمات التصنيع الإلكتروني (EMS)، وأقسام صيانة التجميع السطحي، وشركات إصلاح المعدات، وموزعي قطع الغيار الدوليين.

للاختيار الدقيق، يجب على العملاء تأكيد طراز الجهاز، والرقم التسلسلي للمعدات، وموضع النقل، وعلامة السير الأصلية، والأبعاد المادية قبل تقديم الطلب.

سير النقل هو مكون ميكانيكي استهلاكي. تتغير حالته تدريجياً أثناء التشغيل المستمر للآلة. قد تؤدي عدة عوامل إلى تقصير عمره التشغيلي أو تقليل أداء النقل.

يدور السير بشكل متكرر حول بكرات النقل أثناء تحميل وتفريغ لوحات الدوائر المطبوعة. قد يؤدي الانحناء والاحتكاك المستمر تدريجياً إلى تقليل المرونة، وقبضة السطح، والاستقرار البعدي.

الشد المفرط يزيد الحمل على السير، والبكرات، والمحامل، ومحرك النقل. قد يتسبب الشد غير الكافي في الانزلاق، وتأخير حركة لوحات الدوائر المطبوعة، وأخطاء التتبع، أو النقل غير المستقر.

الغبار، والشحوم، وبقايا المواد اللاصقة، وجزيئات التدفق، ومعجون اللحام، وشظايا المكونات، أو مواد التنظيف غير المناسبة قد تؤثر على سطح السير وتقلل من استقرار النقل.

قد تجبر البكرة أو السكة غير المحاذية السير باتجاه جانب واحد. يمكن أن يؤدي ذلك إلى تآكل غير متساوٍ للحواف، واحتكاك غير طبيعي، وتشوه السير، وحركة غير مستقرة للوحات الدوائر المطبوعة.

قد تعلق مسامير صغيرة، أو أسلاك مكونات، أو شظايا لوحات دوائر مطبوعة، أو أشرطة، أو بقايا تغليف، أو أجسام غريبة أخرى بين السير والبكرة.

قد يؤثر التعرض طويل الأمد للحرارة، وأشعة الشمس المباشرة، والأوزون، والرطوبة، والزيت، أو المواد الكيميائية غير المناسبة على مادة السير أثناء التشغيل أو التخزين.

قد تبدو أحزمة النقل متشابهة ولكنها تختلف في المحيط، والعرض، والسماكة، وهيكل السطح، أو مواضع التركيب. قد يتسبب تركيب طراز غير صحيح في عدم ملاءمة أو فشل النقل.

يوفر KLW-M917H-00 حلاً استبدالياً مستهدفاً لنظام النقل YSM20 المقابل. عند اختياره وتركيبه بشكل صحيح، يساعد السير على استعادة حركة مستقرة للوحات الدوائر المطبوعة ويدعم الإنتاج المستمر للتجميع السطحي.

يمكن أن يكون استبدال السير أكثر اقتصادية وكفاءة من استبدال تجميع سكة النقل أو تجميع النقل بالكامل. ومع ذلك، يجب تحديد سبب تآكل السير غير الطبيعي قبل تركيب المكون الجديد.

يرجى تقديم التفاصيل التالية قبل الطلب:

• رقم الجزء: KLW-M917H-00.
• علامة المنتج: BELT 1, CONVEYOR.
• طراز الآلة الكامل.
• الرقم التسلسلي للآلة.
• موضع تركيب النقل.
• الكمية المطلوبة.
• صور السير القديم.
• محيط السير.
• عرض السير.
• سمك السير.
• مظهر السطح.
• مستوى الجودة المطلوب.
• بلد الوجهة.

تقديم معلومات كاملة يساعد على تقليل خطر اختيار سير مشابه بصريًا ولكنه مختلف في الأبعاد.

قد تختلف أبعاد سير النقل وفقًا لتكوين الآلة، أو المراجعة الهندسية، أو موضع النقل، أو دفعة الإنتاج. يجب أن يعتمد الاختيار النهائي على قائمة أجزاء الآلة، أو علامة السير الأصلية، أو الرقم التسلسلي للآلة، أو القياسات المادية.

لا تختر المنتج فقط بناءً على لون السير، أو الصور، أو بادئة رقم جزء مشابهة.

تنتمي الطرز المدرجة أعلاه إلى تطبيقات سير نقل التجميع السطحي ذات الصلة، ولكن لا ينبغي اعتبارها قطعًا قابلة للتبادل تلقائيًا.

قبل استبدال طراز بآخر، قارن:

• طراز الآلة.
• الرقم التسلسلي للآلة.
• اتجاه النقل.
• موقع التركيب.
• محيط السير.
• عرض السير.
• سمك السير.
• هيكل السطح.
• تصميم الوصلة.
• علامة الجزء الأصلية.

سير النقل KLW-M917H-00 مناسب لنقل لوحات الدوائر المطبوعة وتطبيقات الصيانة ضمن بيئات تجميع الإلكترونيات الآلية.

يمكن استخدام السير في خطوط الإنتاج التي تصنع:

• إلكترونيات استهلاكية.
• لوحات تحكم صناعية.
• وحدات إلكترونية للسيارات.
• أجهزة اتصالات.
• منتجات إضاءة LED.
• تجميعات إمدادات الطاقة.
• لوحات تحكم أجهزة منزلية.
• منتجات إلكترونية طبية.
• معدات أمنية.
• أجهزة شبكات.
• أجهزة ذكية.
• منتجات أدوات قياس.
• لوحات طرفية للحاسوب.
• تجميعات لوحات دوائر مطبوعة أولية.
• منتجات إلكترونية عالية التنوع.

يقوم نظام التحكم في الآلة بتنشيط محرك النقل عند تلقي أمر نقل لوحة الدائرة المطبوعة.

ينقل المحرك الطاقة إلى بكرة النقل أو آلية النقل ذات الصلة.

يتحرك KLW-M917H-00 باستمرار حول مسار البكرة المحدد داخل الآلة.

تستقر حواف لوحة الدائرة المطبوعة على أحزمة النقل اليسرى واليمنى المثبتة على طول نظام السكة.

تساعد سرعة السير المتوازنة والشد على نقل لوحة الدائرة المطبوعة في اتجاه مستقيم ومتحكم فيه.

تحدد المستشعرات وصول لوحة الدائرة المطبوعة، وحالة النقل، ونقطة التوقف، وحالة التفريغ.

ينقل النقل اللوحة إلى الموضع المطلوب للتثبيت، والمحاذاة، ووضع المكونات.

بعد اكتمال التجميع، ينقل النقل اللوحة إلى آلة الإنتاج التالية أو محطة العمل النهائية.

يساعد السير المثبت بشكل صحيح في الحفاظ على حركة سلسة للوحات الدوائر المطبوعة عبر نظام النقل.

يدعم احتكاك السطح المناسب النقل الموثوق للوحة أثناء دورات الإنتاج المتكررة.

تساعد الأبعاد والشد الصحيحان السير على البقاء محاذيًا حول بكرات النقل.

يمكن استبدال السير بشكل منفصل دون شراء تجميع النقل بالكامل.

يمكن أن يؤدي الاحتفاظ بسير احتياطي تم التحقق منه في المخزون إلى تقصير وقت الإصلاح الطارئ.

المنتج مناسب للاستبدال بقطعة واحدة، ومخزون صيانة المصنع، وطلبات الموزعين.

تحقق مما إذا كان السير الأصلي، أو قائمة أجزاء الآلة، أو سجل الصيانة يحدد بوضوح KLW-M917H-00.

لا تتجاهل البادئة، أو اللاحقة، أو رقم المراجعة.

هذا المنتج مخصص بشكل أساسي لتطبيق النقل المقابل في معدات YSM20.

قد يكون للسير المشابه المستخدم في YSM20R، أو YS24، أو آلة أخرى رقم جزء أو بُعد مختلف.

حدد موقع السير الدقيق، مثل:

• مدخل النقل.
• قسم النقل الداخلي.
• مخرج النقل.
• السكة اليسرى.
• السكة اليمنى.
• النقل الأمامي.
• النقل الخلفي.
• تكوين آلة خاص.

قد تغير المراجعات الهندسية للآلة المكون المطبق. يساعد الرقم التسلسلي في التحقق من إصدار الآلة الصحيح.

قم بقياس وتسجيل:

تشمل الصور المفيدة:

• السير الكامل الذي تم إزالته.
• علامة رقم جزء السير.
• وصلة السير.
• سطح السير.
• قياس العرض.
• قياس السماكة.
• قياس المحيط.
• منطقة تركيب النقل.
• لوحة اسم الآلة.

قد يشمل الإمداد المتاح:

• منتج جديد أصلي.
• منتج متوافق مؤهل.
• كمية عينة.
• مخزون صيانة.
• استبدال طارئ.
• إمداد دفعة منتظم.

يرجى تحديد مستوى الجودة المطلوب بوضوح في الاستفسار.

• أوقف الآلة وفقًا لإجراءات السلامة في المصنع.
• افصل مصدر الطاقة المطلوب.
• صوّر مسار السير الأصلي.
• سجل موضع ضبط الشد.
• تأكد من ترتيب الأحزمة اليسرى واليمنى.
• افحص المستشعرات والكابلات القريبة.
• نظف مسار النقل.

• لا تلف السير.
• لا تطوه بشدة.
• لا تستخدم أدوات حادة لإجباره على البكرة.
• لا تمدده بشكل مفرط.
• لا تضع الشحوم أو الزيت على سطح السير.
• تأكد من المسار الصحيح حول جميع البكرات.
• اضبط جانبي النقل بالتساوي.

• قم بتدوير النقل يدويًا عند السماح بذلك.
• تحقق من أن السير لا يلامس السكة.
• قم بتشغيل الآلة بسرعة منخفضة.
• راقب التتبع والشد.
• تحقق من وجود ضوضاء غير طبيعية.
• اختبر بلوحة دائرة مطبوعة مناسبة.
• أعد التحقق من الشد بعد التشغيل الأولي.

قم بتخزين المنتج:

• في غرفة نظيفة وجافة.
• بعيدًا عن أشعة الشمس المباشرة.
• بعيدًا عن الحرارة الزائدة.
• بعيدًا عن الزيوت والمواد الكيميائية العدوانية.
• بعيدًا عن الأجسام المعدنية الحادة.
• بدون طي محكم.
• بدون ضغط ثقيل.
• داخل عبوات واقية محكمة الإغلاق.

قبل الشحن، قد يشمل الفحص العناصر التالية.

• نظافة السطح.
• حالة الحافة.
• شقوق مرئية.
• تشوه غير طبيعي.
• مظهر الوصلة.
• حالة التعبئة.

• المحيط.
• العرض.
• السماكة.
• مقارنة بمعلومات الطلب المؤكدة.

• المرونة.
• استمرارية الوصلة.
• توحيد السطح.
• شكل السير العام.

• رقم الجزء.
• اسم المنتج.
• الكمية.
• مرجع شراء العميل.
• متطلبات الجودة.
• ملصق التعبئة.

يمكن مناقشة متطلبات الفحص قبل تأكيد الطلب.

يمكن تعبئة كل سير في حقيبة محكمة الإغلاق لحمايته من الغبار والرطوبة وتلوث السطح.

يتم ترتيب السير بدون طي حاد أو ضغط مفرط للمساعدة في الحفاظ على شكله الأصلي أثناء النقل.

يتم استخدام علبة مقواة وفقًا لكمية الشحن، والوجهة، وطريقة النقل.

• ساعي دولي.
• شحن جوي.
• شحن بحري.
• وكيل شحن معين من قبل العميل.
• شحن مجمع مع قطع غيار أخرى لآلات التجميع السطحي.

قد تشمل الملصقات:

• اسم المنتج.
• رقم الجزء.
• الكمية.
• رقم أمر الشراء.
• مرجع العميل.
• حالة الفحص.
• تاريخ التعبئة.

يستخدم KLW-M917H-00 بشكل أساسي كسير نقل لآلة التجميع السطحي YSM20 المقابلة. يرجى تقديم الرقم التسلسلي للآلة وصور التركيب لتأكيد التطبيق الدقيق.

يشير المرجعان إلى سلسلة سير نقل ذات صلة، ولكن لا ينبغي افتراض قابلية التبادل المباشر. قارن إصدار الآلة، وأبعاد السير، وموضع التركيب، وهيكل السطح، ووثائق الأجزاء الأصلية.

يرجى تقديم رقم الجزء، وطراز الآلة، والرقم التسلسلي للآلة، والكمية المطلوبة، وموضع النقل، وصور السير القديم، والمحيط، والعرض، والسماكة، وبلد الوجهة، ومستوى الجودة المطلوب.

عندما يكون للأحزمة المزدوجة وقت خدمة وتآكل متشابه، قد يساعد استبدال كليهما في الحفاظ على حركة متوازنة. يجب أن يعتمد القرار النهائي على الحالة المادية، ومتطلبات صيانة الآلة، وأداء النقل.

الأسباب المحتملة تشمل الشد غير المتساوي، وعدم محاذاة البكرة، وملامسة السكة، والمسار غير الصحيح، وتلف المحمل، والتلوث، أو مواصفات سير غير مناسبة. يجب تصحيح السبب الميكانيكي قبل استمرار التشغيل.

أرسل استفسارك بالمعلومات التالية لتأكيد أسرع:

• رقم الجزء: KLW-M917H-00.
• طراز الآلة.
• الرقم التسلسلي للآلة.
• موضع النقل.
• الكمية المطلوبة.
• متطلب الجودة الأصلي أو المتوافق.
• أبعاد السير.
• صور السير القديم.
• بلد الوجهة.
• تاريخ التسليم المطلوب.

نرحب بطلبات العينات، وكميات الصيانة، وطلبات قطع غيار التجميع السطحي المختلطة، والمشتريات المنتظمة للمصنع. يمكن تأكيد توفر المنتج، والقياسات، ومتطلبات الجودة، وتفاصيل الفحص، والتعبئة، وجداول التسليم قبل تقديم الطلب.

YAMAHA وأسماء طرازات المعدات ذات الصلة هي علامات تجارية لأصحابها المعنيين. يتم استخدامها فقط لتحديد الأجزاء ومرجع توافق الآلة. يجب تأكيد مصدر المنتج وحالة التوريد وفقًا لعرض الأسعار النهائي.
