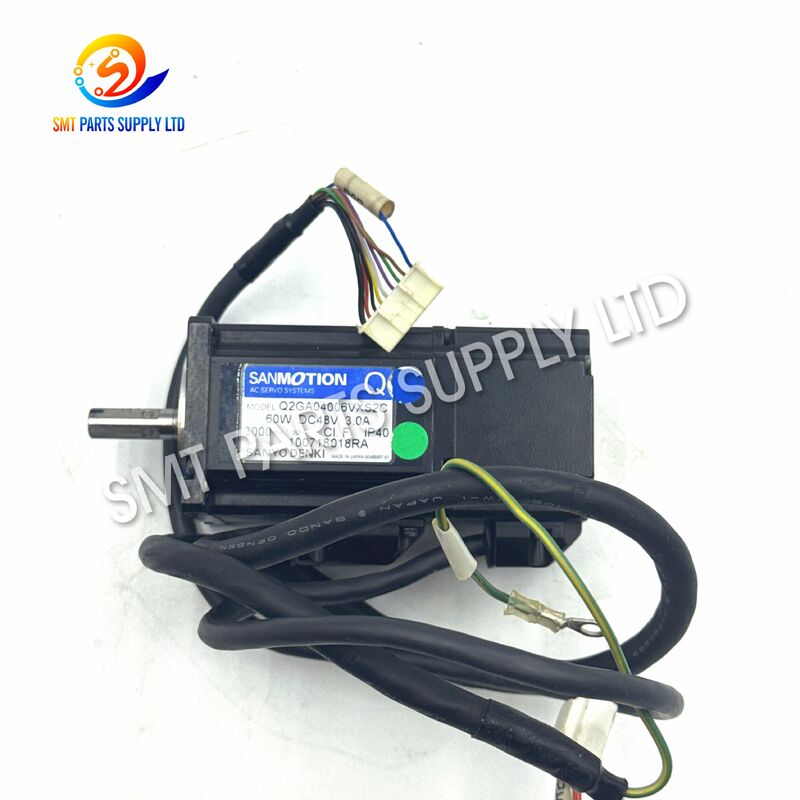

سانيو Q2GA04006VXS2C YV100 محرك سيرفو يعمل بالتيار المتردد 90K6C-025F11

سانيو Q2GA04006VXS2C YV100 محرك سيرفو يعمل بالتيار المتردد 90K6C-025F11

يعد محرك سيرفو SANYO Q2GA04006VXS2C AC، الذي تم تحديده بواسطة رقم جزء الماكينة 90K6C-025F11، مكونًا دقيقًا للتحكم في الحركة يستخدم في آلات الالتقاط والوضع YV100 SMT المتوافقة. إنه يحول أوامر محرك المؤازرة إلى حركة دوارة يمكن التحكم فيها، مما يدعم تحديد موضع الماكينة بدقة، والتسارع المستقر، والحركة المتكررة، ودورات الإنتاج الموثوقة.

أثناء التصنيع المستمر لـ SMT، يعمل المحرك جنبًا إلى جنب مع المحرك المؤازر، ونظام التغذية المرتدة للتشفير، والوصلة، والبكرة، والحزام، والمستشعر، ووحدة التحكم في الماكينة. قد يؤدي التآكل أو تلف الكابل أو تدهور المحمل أو فشل الموصل أو تشوهات التغذية الراجعة إلى حدوث إنذارات مؤازرة أو أخطاء في تحديد الموقع أو اهتزاز أو ارتفاع درجة الحرارة أو ضوضاء غير طبيعية أو توقف غير متوقع للمعدات.

هذا المحرك مناسب لمصانع SMT، وأقسام الصيانة، وشركات إصلاح المعدات، وتجديد الآلات المستعملة، وموزعي قطع الغيار. للحصول على اختيار دقيق، يجب على المشترين مقارنة النموذج الكامل ورقم الجزء والعمود والموصلات واتجاه الكابل وأبعاد التركيب ولوحة المحرك الأصلية قبل الطلب.

يعد المحرك المؤازر جزءًا أساسيًا من نظام حركة الماكينة. قد تؤدي ساعات التشغيل الطويلة أو التسارع المتكرر أو الحمل الميكانيكي أو التلوث أو سوء المحاذاة أو إجهاد الكابل إلى تقليل أدائه تدريجيًا.

يجب تشخيص الخلل المتعلق بالمحرك بعناية لأن الأعراض المشابهة قد تكون ناجمة أيضًا عن مشغل المؤازرة أو كابل التشفير أو الآلية الميكانيكية أو أداة التوصيل أو الحزام أو المستشعر أو معلمات الماكينة.

قد تشير الحالات التالية إلى وجود مشكلة في المحرك أو الكابل أو محرك الأقراص أو النظام الميكانيكي:

• يظهر إنذار مؤازر أثناء بدء تشغيل الجهاز.
• ولا يمكن للآلية ذات الصلة العودة إلى وضعها الأصلي.
• يصدر المحرك ضوضاء غير عادية أثناء الحركة.
• تصبح حركة الآلة غير مستقرة أثناء التسارع.
• يهتز المحرك أثناء تثبيته في وضع ثابت.
• ترتفع درجة حرارة السكن بشكل غير طبيعي.
• تحديد المواقع التكرار يتناقص تدريجيا.
• تتوقف الآلية بشكل متقطع أثناء الإنتاج.
• يتم عرض خطأ في التشفير أو الملاحظات.
• يتحرك المحور ببطء أو لا يمكنه الوصول إلى موضعه المتحكم فيه.
• يتطلب الجهاز إعادة تشغيل متكررة.
• يجب تقليل سرعة الإنتاج لتجنب الإنذارات.
• يبدو عمود المحرك مشدودًا بشكل غير عادي بعد الإزالة.
• يظهر على أداة التوصيل أو البكرة تآكل واضح.
• تتسبب حركة الكابل في حدوث أعطال متقطعة في الماكينة.

قد لا يؤدي استبدال المحرك دون التحقق من نظام الحركة الكامل إلى حل العطل الناتج عن الأسلاك التالفة، أو المقاومة الميكانيكية المفرطة، أو برنامج تشغيل مؤازر غير صحيح، أو تغيير معلمات الماكينة.

يمكن أن يساعد محرك Q2GA04006VXS2C المطابق بشكل صحيح في استعادة وظيفة الحركة ذات الصلة في تكوينات جهاز YV100 المتوافقة. يعد التحديد الصحيح والتركيب الدقيق والاختبار الخاضع للرقابة أمرًا ضروريًا لاستبدال ناجح.

قبل طلب عرض الأسعار، قم بجمع المعلومات التالية:

• نموذج محرك كامل.
• رقم جزء الآلة.
• نموذج الآلة.
• الرقم التسلسلي للآلة.
• موقف تركيب المحرك.
• نموذج محرك سيرفو.
• كمية الموصل وشكله.
• طول الكابل واتجاه المخرج.
• قطر العمود وطوله.
• أبعاد الحافة وفتحة التركيب.
• نوع البكرة أو الوصلة.
• رمز إنذار الجهاز الموجود.

يجب أن يتم الانتهاء من التثبيت من قبل موظفي صيانة الماكينة المؤهلين. يجب ألا يتم دفع المحرك إلى وضع التثبيت، ويجب ألا يتم ضرب العمود بمطرقة أو أداة صلبة.

بعد التثبيت، ابدأ بالفحوصات البصرية، وتأكيد التشغيل المؤازر، والتوجيه، والحركة منخفضة السرعة، واختبار الموضع المتكرر، ومراقبة درجة الحرارة، والإنتاج التجريبي.

قد تستخدم المحركات المؤازرة ذات المظهر المماثل تصنيفات كهربائية مختلفة، أو أنظمة تغذية مرتدة، أو موصلات، أو أعمدة، أو مكابح، أو واجهات تركيب مختلفة. يجب دائمًا فحص لوحة الاسم الكاملة قبل الاستبدال.

الجدول التالي مخصص لتمييز النماذج وتنظيم الاستفسار. لا يؤكد قابلية التبادل المباشر.

قد تختلف المحركات ذات رموز الطراز المماثلة في:

• القوة المقدرة.
• الجهد المقنن.
• السرعة المقدرة.
• دقة التشفير
• بروتوكول ردود الفعل.
• وظيفة الفرامل.
• قطر رمح.
• طول رمح.
• تصميم مفتاح.
• أبعاد شفة.
• نوع الموصل.
• طول الكابل.
• اتجاه خروج الكابل.
• موضع فتحة التركيب.
• معلمات السائق.
• تطبيق الآلة.

يجب استخدام لوحة المحرك الأصلية والمقارنة المادية كأساس أساسي للاختيار.

تم تصميم المحرك Q2GA04006VXS2C لصيانة معدات YV100 SMT المتوافقة وإصلاح نظام الحركة.

• تصنيع الالكترونيات الاستهلاكية.
• تجميع إلكترونيات السيارات.
• تصنيع منتجات LED.
• إنتاج معدات الاتصالات.
• تجميع وحدة التحكم الصناعية.
• تصنيع إمدادات الطاقة.
• إنتاج ملحقات الكمبيوتر.
• تصنيع الإلكترونيات الطبية.
• تجميع منتجات المنزل الذكي.
• تصنيع المعدات الأمنية.
• إنتاج الوحدات الإلكترونية.
• تصنيع الالكترونيات التعاقدية.

يمكن لفرق صيانة المصنع استخدام هذا المحرك لإصلاح المعدات العاجلة أو الاحتفاظ به كقطعة احتياطية هامة لتقليل وقت التوقف غير المتوقع عن الإنتاج.

يمكن لشركات الخدمة شراء المحرك للصيانة الميدانية، أو إصلاح أجهزة العملاء، أو تجديد المعدات، أو مخزون قطع الغيار.

قد تقوم شركات التجديد باستبدال المحركات التي تظهر ضوضاء غير طبيعية أو كابلات تالفة أو تآكل العمود أو ردود فعل سيئة أو تشغيل غير مستقر قبل إعادة بيع الآلة.

يمكن للموزعين طلب محركات فردية أو دمجها مع أجزاء أخرى من الماكينات من أجل المخزون الإقليمي ودعم العملاء.

قد تحتاج الشركات المصنعة التي تقوم بتشغيل معدات إنتاج YV100 إلى دعم بديل يمكن الاعتماد عليه للحفاظ على جداول التسليم والقدرة الإنتاجية.

يعمل المحرك المؤازر كجزء من نظام التحكم في الحركة ذو الحلقة المغلقة.

1. تقوم وحدة التحكم في الماكينة بحساب الحركة المطلوبة.
2. يتم إرسال أمر الحركة إلى برنامج التشغيل المؤازر.
3. يقوم برنامج التشغيل المؤازر بتزويد المحرك بالطاقة الكهربائية التي يتم التحكم فيها.
4. يقوم المحرك بتحويل الطاقة الكهربائية إلى حركة ميكانيكية دوارة.
5. ينقل العمود الحركة من خلال أداة التوصيل أو البكرة أو الحزام.
6. يقوم جهاز التغذية الراجعة بقياس موضع المحرك الفعلي وسرعته.
7. يتم إرجاع معلومات الملاحظات إلى برنامج التشغيل المؤازر.
8. يقوم السائق بمقارنة الحركة الفعلية بالأمر.
9. يتم ضبط خرج المحرك لتقليل خطأ تحديد المواقع.
10. تؤكد الآلة أنه تم الوصول إلى الموضع المستهدف.
11. تبدأ حركة الإنتاج التالية.

يساعد التكوين الصحيح للمحرك والتغذية الراجعة الماكينة على تحقيق موضع يمكن التنبؤ به أثناء دورات الإنتاج المتكررة.

التحكم المؤازر يدير تغيرات السرعة، مما يقلل من الصدمات الميكانيكية المفاجئة والحركة غير المستقرة.

تدعم الاستجابة الحركية المتسقة حركة المحور القابلة للتكرار في عملية SMT المستمرة.

يقلل المحرك المطابق بشكل صحيح من الحاجة إلى تعديل الموصلات أو الكابلات أو الأعمدة أو الأقواس أو معلمات الماكينة.

يمكن أن يساعد التحقق الكامل من النموذج قبل الشحن الفنيين على إكمال أعمال الاستبدال بكفاءة أكبر.

يمكن أن يؤدي الاحتفاظ بمحرك احتياطي تم التحقق منه إلى تقليل تأخيرات الإنتاج عندما يحدث خطأ غير متوقع في المحرك المثبت.

• أوقف الجهاز باستخدام إجراء إيقاف التشغيل القياسي.
• افصل مصدر الطاقة الرئيسي.
• اتبع إجراءات تأمين المصنع والسلامة.
• السماح للطاقة الكهربائية المخزنة بالتفريغ.
• سجل رمز التنبيه الحالي.
• قم بتصوير المحرك المثبت.
• قم بتمييز كل موصل وكابل.
• قم بتسجيل اتجاه توجيه الكابل.
• ضع علامة على موضع الاقتران أو البكرة.
• إعداد الأدوات المناسبة ومواد الحماية.

1. ادعم المحرك قبل فك براغي التثبيت.
2. افصل موصلات الطاقة والتغذية المرتدة بعناية.
3. قم بتحرير مشابك الكابل دون سحب الكابل.
4. قم بإزالة أداة التوصيل أو البكرة دون الاصطدام بالعمود.
5. قم بإزالة المحرك من حامل الآلة.
6. فحص سطح التثبيت.
7. تحقق من آلية القيادة بحثًا عن مقاومة غير طبيعية.
8. قارن المحرك الذي تمت إزالته بوحدة الاستبدال.
9. احتفظ بالمحرك الأصلي كمرجع حتى اكتمال الاختبار.

1. تأكيد نموذج الاستبدال ورقم الجزء.
2. افحص المحرك بحثًا عن تلف الشحن.
3. تحقق من العمود وشفة التثبيت.
4. قم بتثبيت المحرك دون فرض موضع التثبيت.
5. قم بمحاذاة العمود والوصلة بشكل صحيح.
6. تشديد مسامير التثبيت بالتساوي.
7. تجنب التحميل الزائد على العمود الشعاعي أو المحوري.
8. قم بتوجيه الكابلات عبر المسار الأصلي.
9. أبعد الكابلات عن الحواف الحادة والأجزاء المتحركة.
10. قم بتوصيل المقابس دون دبابيس الانحناء.
11. قم بتأكيد جميع أقفال الموصل.
12. استعادة مشابك الكابلات والأغطية الواقية.

يجب أن يبدأ الإنتاج بالسرعة الكاملة فقط بعد إكمال اختبارات السرعة المنخفضة والحركة المتكررة بنجاح.

• لا تضرب عمود المحرك.
• لا تحمل المحرك بواسطة الكابل الخاص به.
• لا تجبر الموصلات غير المتوافقة.
• لا تقم بثني دبابيس الموصل.
• لا تقم بتركيب محرك به تلف واضح في العمود.
• لا تقم بإعادة استخدام أداة التوصيل التالفة.
• لا تتجاهل المقاومة الميكانيكية.
• لا تقم بتغيير معلمات المؤازرة دون تسجيل القيم الأصلية.
• لا تعمل بأقصى سرعة مباشرة بعد الاستبدال.
• لا تسمح للزيت أو سائل التنظيف بالدخول إلى الموصلات.
• لا تقم بتوجيه الكابلات نحو الحواف المعدنية الحادة.
• لا تقم بربط براغي التثبيت بشكل غير متساو.
• لا تفترض أن المحركات ذات المظهر المتشابه قابلة للتبديل.
• لا تقم بتشغيل الجهاز بدون أغطية واقية.
• لا تستمر في الاختبار عند حدوث ضوضاء غير طبيعية أو ارتفاع درجة الحرارة.

يمكن ترتيب متطلبات الفحص وفقًا لحالة المنتج وكمية الطلب.

يجب تأكيد الحالة الدقيقة والمظهر ومعايير الاختبار ومدة الضمان وجدول التسليم في عرض الأسعار الرسمي.

تحتوي المحركات المؤازرة على محامل دقيقة وأعمدة وموصلات وكابلات ومكونات ردود الفعل. التغليف المناسب يساعد على حماية المحرك أثناء النقل الدولي.

1. التحقق من طراز المنتج وكميته.
2. تنظيف السطح الخارجي.
3. حماية العمود من التأثير المباشر.
4. قم بتغطية الموصلات ضد الغبار والرطوبة.
5. تأمين الكابل دون الانحناء بشدة.
6. لف المحرك بمادة التوسيد.
7. ضع الوحدة في صندوق داخلي مناسب.
8. ملء المساحات الفارغة لمنع الحركة.
9. أضف حماية مقاومة للرطوبة عند الحاجة.
10. ضع الصندوق الداخلي في كرتونة تصدير.
11. تطبيق تسميات تعريف المنتج.
12. تعزيز الكرتون للشحن الدولي.

يتطلب الاختيار الصحيح للمحرك المؤازر تأكيدًا كهربائيًا وميكانيكيًا.

تحقق من كل حرف ورقم على ملصق المحرك الموجود:

Q2GA04006VXS2C

لا ينبغي حذف اللاحقة النهائية لأنها قد تمثل عمودًا أو جهاز تشفير أو موصل أو كابل أو تكوين تحكم مختلف.

تحقق مما إذا كان سجل الآلة أو تعريف المحرك يظهر:

90K6C-025F11

يعد رقم جزء الماكينة مرجعًا مهمًا، ولكن يجب التحقق منه مع طراز المحرك الكامل.

يمد:

• نموذج الآلة.
• الرقم التسلسلي للآلة.
• سنة الإنتاج.
• مكان تركيب المحرك.
• نموذج محرك سيرفو.
• رمز التنبيه الدقيق.
• تاريخ الصيانة الحالي.

تشمل الصور الموصى بها ما يلي:

• لوحة محرك كاملة.
• رمح أمامي.
• السكن الخلفي.
• موصل الطاقة.
• موصل ردود الفعل.
• منفذ الكابل.
• شفة التثبيت.
• بكرة أو اقتران.
• موقف المحرك المثبت.
• لوحة تعريف الآلة.

يقارن:

• الجهد المقنن.
• التصنيف الحالي.
• الإخراج المقدر.
• السرعة المقدرة.
• نوع التشفير.
• موصل الطاقة.
• موصل ردود الفعل.
• وظيفة الفرامل.
• التوافق مع محرك المؤازرة.

اذكر ما إذا كان التحقيق يتطلب:

• مخزون جديد.
• المخزون المستعمل الأصلي.
• مخزون مجدد.
• مخزون تم اختباره.
• شحنة الطوارئ.
• وحدات احتياطية متعددة.

يساعد توفير معلومات التعريف الكاملة على تقليل الاتصالات المتكررة ويقلل من خطر تلقي محرك غير مناسب.

• استمع لضوضاء المحرك غير الطبيعية.
• تحقق من وجود إنذارات مؤازرة جديدة.
• مراقبة اهتزاز الآلة.
• حافظ على نظافة منطقة المحرك.
• تأكد من عدم احتكاك الكابلات بالأجزاء المتحركة.
• تحقق من ارتفاع درجة حرارة المحرك.

• فحص مشابك الكابلات.
• تحقق من قفل الموصل.
• مراجعة تاريخ التنبيه المتكرر.
• فحص الغبار وتراكم النفط.
• مراقبة درجة حرارة المحرك أثناء الإنتاج العادي.

• التحقق من حالة اقتران.
• فحص محاذاة البكرة أو الحزام.
• التحقق من ضيق المسمار المتصاعد.
• تحقق من آلية القيادة للمقاومة.
• مراجعة سجلات إنذار سائق المؤازرة.
• النسخ الاحتياطي لمعلمات الجهاز.
• قم بإعداد محرك احتياطي تم التحقق منه عندما تكون مخاطر التوقف عن العمل مرتفعة.

يعتمد التوافق على إصدار الجهاز، وموضع التثبيت، ومحرك المؤازرة، والموصلات، والعمود، واتجاه الكابل، وأبعاد التثبيت، ورقم الجزء الأصلي. يرجى تقديم لوحة اسم المحرك الموجودة وصور التثبيت قبل الطلب.

يشير المنتج القياسي إلى المحرك Q2GA04006VXS2C فقط. يمكن ذكر برامج التشغيل أو الكابلات أو الوصلات أو البكرات أو الأحزمة أو مكونات الماكينة ذات الصلة بشكل منفصل عند توفير معلومات التعريف الكاملة.

نعم. يمكن قبول الطلبات المكونة من قطعة واحدة، حسب توفر المخزون. يمكن أيضًا ترتيب محركات متعددة أو طلبات قطع غيار SMT المختلطة لشركات الصيانة والمصانع والموزعين وتجديد المعدات.

قد يشمل الفحص المتاح التحقق من النموذج، وتأكيد لوحة الاسم، ومظهر الغلاف، وحالة العمود، وسلامة الموصل، وحالة الكابل، وسطح التثبيت، ومقاومة الدوران، والصور الفوتوغرافية، والاختبار الوظيفي وفقًا لحالة المنتج الموردة.

أرسل نموذج المحرك الكامل، ورقم جزء الماكينة، وطراز الماكينة، والرقم التسلسلي، ونموذج برنامج التشغيل المؤازر، وصور لوحة الاسم، وصور الموصل، وأبعاد العمود، وأبعاد التركيب، واتجاه الكابل، وموضع التثبيت، وحالة المنتج المطلوبة.

يرجى إرسال استفسارك مع التفاصيل التالية:

• نموذج المحرك:Q2GA04006VXS2C
• رقم الجزء:90K6C-025F11
• آلة قابلة للتطبيق:YV100
• الكمية المطلوبة.
• حالة المنتج المطلوبة.
• بلد الوجهة والرمز البريدي.
• مسح صور لوحة المحرك.
• صور موصل الطاقة والتغذية المرتدة.
• رمح وتركيب الصور.
• وقت التسليم المطلوب.
• معلومات إنذار الجهاز الموجودة.

سيقوم فريق المبيعات لدينا بمراجعة تفاصيل التعريف، والتأكد من المخزون والحالة المتوفرة، وإعداد معلومات الفحص، وحساب خيار الشحن المناسب، وتقديم عرض أسعار رسمي لمتطلبات صيانة ماكينة SMT الخاصة بك.
