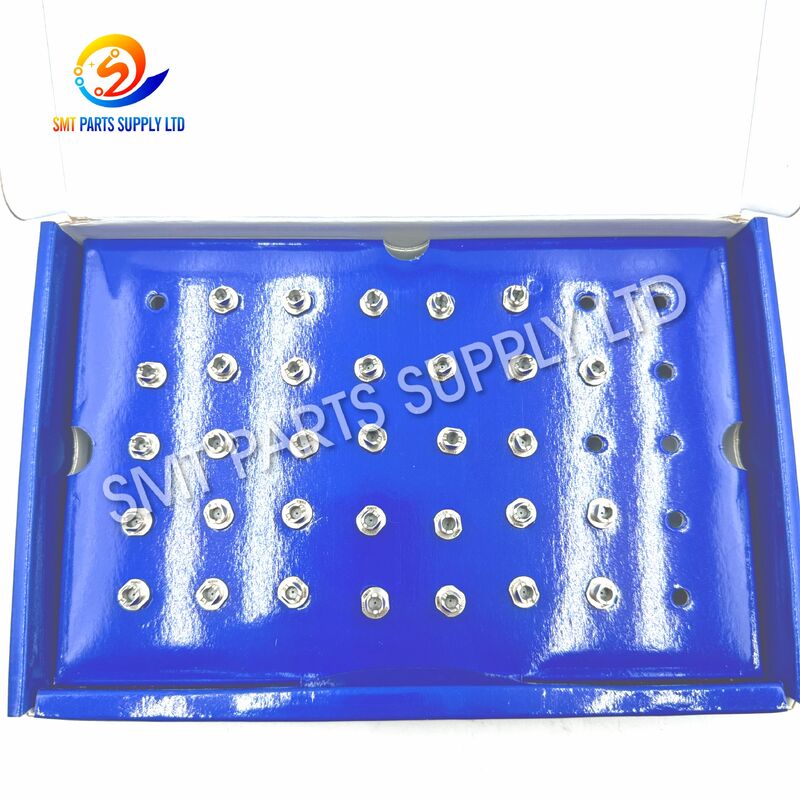

باناسونيك 256CSN N610148260AA SMT فوهة لـ NPM 12 رأس

فوهة باناسونيك 256CSN N610148260AA SMT لرأس NPM ذي 12 رأسًا

فوهة باناسونيك 256CSN N610148260AA SMT هي مكون التقاط دقيق تم تطويره لآلات التثبيت NPM المتوافقة والمجهزة بوحدة ذات 12 رأسًا. يتم تركيب الفوهة بين رأس التثبيت والمكون الإلكتروني، وهي تنقل ضغط التفريغ إلى سطح المكون، مما يتيح التقاطًا متحكمًا فيه، وحركة عالية السرعة، ومحاذاة، وتثبيتًا دقيقًا على لوحة الدوائر المطبوعة.

يمكن أن تتسبب الفوهة البالية أو الملوثة أو المنحنية أو المسدودة أو المختارة بشكل غير صحيح في حدوث أخطاء متكررة في الالتقاط، وسقوط المكونات، وعدم استقرار التعرف، وإزاحات التثبيت، وتوقفات غير ضرورية للآلة. يساعد استبدال الفوهة المتأثرة بوحدة 256CSN متطابقة بشكل صحيح على استعادة مسار التفريغ والواجهة الميكانيكية المطلوبة للإنتاج المتسق.

هذه الفوهة مناسبة لمصنعي الإلكترونيات، وأقسام صيانة SMT، وشركات خدمة المعدات، وموزعي قطع الغيار الذين يحتاجون إلى بديل محدد بوضوح تحت الطراز 256CSN ورقم الجزء الأساسي N610148260AA. يجب تأكيد التوافق وفقًا للرأس المثبت، وعلامة الفوهة الحالية، وحزمة المكون، وتكوين الآلة قبل الطلب.

تحديد المنتج السريع

لماذا فوهة 256CSN مهمة في إنتاج SMT

فوهة الالتقاط هي واحدة من أصغر المكونات في آلة SMT، لكنها تؤثر بشكل مباشر على استقرار التثبيت. تتطلب كل دورة إنتاج أن تتلامس الفوهة مع المكون بشكل صحيح، وتنشئ تفريغًا كافيًا، وترفع المكون دون حركة، وتجتاز عملية فحص الرؤية، وتطلق المكون في موضع التثبيت المبرمج.

حتى التدهور الطفيف في الفوهة يمكن أن يؤدي إلى خسائر متكررة في العملية. قد تبدو الفوهة قابلة للاستخدام بينما تكون قناة التفريغ الداخلية أو سطح الطرف أو واجهة التركيب أو المركزية قد تغيرت بالفعل. تصبح هذه الانحرافات الصغيرة أكثر وضوحًا أثناء الإنتاج المستمر عالي السرعة.

تدعم فوهة 256CSN المتطابقة بشكل صحيح:

السبب

لا تنتج أعطال فوهة SMT دائمًا عن كسر كامل. تبدأ العديد من مشاكل الإنتاج بالتآكل التدريجي أو التلوث أو التعامل غير الصحيح أو التنظيف غير المناسب أو اختيار المكونات غير المتطابقة.

الأسباب الشائعة لمشاكل الإنتاج المتعلقة بالفوهة

علامات التحذير النموذجية

يجب على المشغلين وفرق الصيانة فحص الفوهة عند ظهور أي من الشروط التالية:

الحل

الحل المناسب ليس مجرد زيادة ضغط التفريغ أو إعادة ضبط الآلة بشكل متكرر. يجب فحص الفوهة كجزء من نظام الالتقاط الكامل.

توفر فوهة 256CSN N610148260AA خيار استبدال محدد بوضوح لتطبيقات رأس NPM ذات 12 رأسًا المتوافقة. عندما تكون الفوهة الحالية بالية أو مسدودة أو منحنية أو تالفة أو لم تعد مستقرة، يمكن أن يساعد الاستبدال في استعادة أداء نقل التفريغ وتحديد المواقع الميكانيكية المقصود.

عملية استكشاف الأخطاء وإصلاحها الموصى بها

مزايا موجهة نحو الإنتاج

1. تحديد طراز واضح

علامة 256CSN ورقم الجزء الأساسي N610148260AA تجعل الشراء وإدارة المخزون والتواصل بشأن الصيانة أكثر كفاءة. يمكن للمشترين مقارنة تعريف الفوهة الحالي قبل طلب عرض أسعار.

2. مصممة لعمليات التقاط التفريغ

تعمل الفوهة كمكون اتصال تفريغ نهائي بين رأس التثبيت والمكون الإلكتروني. يدعم مسار التفريغ النظيف وغير التالف الالتقاط المستقر أثناء حركة الرأس السريعة.

3. مناسبة لصيانة رأس NPM ذي 12 رأسًا

المنتج مخصص لأنظمة NPM المتوافقة التي تستخدم تكوينًا ذي 12 رأسًا. يجب دائمًا التحقق من طراز الآلة وتكوين الرأس لأن منصات NPM المختلفة قد تستخدم عائلات فوهات مختلفة.

4. يدعم تكرار التثبيت

تساعد الفوهة المثبتة بشكل صحيح في الحفاظ على العلاقة بين مركز الرأس ومركز الفوهة ومركز المكون وإحداثي التثبيت المبرمج.

5. استبدال قطع الغيار بكفاءة

يعد استبدال الفوهة البالية بشكل عام أسرع وأكثر اقتصادية من إيقاف الخط بشكل متكرر للتنظيف أو تعديل فوهة بها تلف ميكانيكي دائم.

6. مفيدة للصيانة الوقائية

يسمح الاحتفاظ بطرازات الفوهات المحددة في مخزون قطع الغيار المنظم للفنيين باستبدال الوحدات المشبوهة أثناء الصيانة المجدولة بدلاً من انتظار انقطاع الإنتاج الخطير.

المواصفات

جدول التحقق من رقم الجزء

يُستخدم N610148260AA بشكل شائع كمرجع طلب أساسي لفوهة 256CSN. قد تعرض بعض كتالوجات قطع الغيار أرقامًا إضافية فيما يتعلق بتكوينات 256CSN أو 203ZSN. لا ينبغي التعامل مع هذه الأرقام على أنها قابلة للتبديل تلقائيًا دون التحقق.

للحصول على إمداد دقيق، قدم طراز الآلة الكامل، نوع الرأس، علامة الفوهة، رقم الجزء القديم، وصور واضحة للمنتج.

التطبيق

تُستخدم فوهة 256CSN في الإنتاج الآلي للتركيب السطحي حيث يجب على آلة التثبيت التقاط المكونات الإلكترونية من المغذيات، وفحص موضعها، وتثبيتها بدقة على لوحات الدوائر المطبوعة المطبوعة بمعجون اللحام.

سيناريوهات التطبيق النموذجية

المشترون المناسبون

كيف تعمل

تعمل فوهة 256CSN من خلال مزيج من التحديد الميكانيكي وضغط التفريغ وتحكم الآلة وتصحيح الرؤية.

المرحلة 1: اختيار الفوهة

يقوم برنامج الآلة بتعيين فوهة وفقًا لحزمة المكون الإلكتروني ومعلمات الإنتاج. يتم تثبيت الفوهة المختارة على محطة رأس التثبيت المتوافقة.

المرحلة 2: الحركة إلى موضع الالتقاط

يتحرك رأس التثبيت نحو إحداثي التقاط المغذي. يعد إعداد المغذي الصحيح، وموضع المكون، وارتفاع الالتقاط، واختيار الفوهة ضروريًا في هذه المرحلة.

المرحلة 3: تنشيط التفريغ

عندما تتلامس الفوهة أو تقترب من سطح المكون، تقوم الآلة بتنشيط ضغط التفريغ. يتم سحب الهواء عبر ممر الفوهة، مما يخلق قوة تثبيت بين طرف الفوهة والمكون.

المرحلة 4: رفع المكون

يتحرك الرأس لأعلى بينما يظل المكون ملتصقًا بالفوهة. إذا كانت الفوهة مسدودة أو بالية أو منحنية أو ذات حجم غير صحيح، فقد يتحرك المكون أو يبقى في المغذي.

المرحلة 5: التعرف البصري

تقوم كاميرا الآلة بفحص موضع المكون واتجاهه. يحسب نظام التحكم قيم التصحيح قبل التثبيت. يعد الاحتفاظ المستقر بالمكون مهمًا للتعرف الموثوق.

المرحلة 6: النقل عالي السرعة

يتحرك الرأس من منطقة المغذي إلى إحداثي لوحة الدوائر المطبوعة المبرمج. يجب أن تحافظ الفوهة على قوة تثبيت كافية أثناء التسارع والدوران وتباطؤ السرعة.

المرحلة 7: التثبيت

يتم خفض المكون إلى ارتفاع التثبيت المحدد. تقوم الآلة بتحرير التفريغ أو تطبيق عملية الإطلاق المناسبة، مما يسمح للمكون بالبقاء على معجون اللحام.

المرحلة 8: دورة الإنتاج المتكررة

تعود الفوهة إلى موضع الالتقاط التالي وتكرر الدورة. في الإنتاج بكميات كبيرة، قد تحدث هذه العملية باستمرار، مما يجعل حالة الفوهة مهمة لاستقرار الخط.

ملخص تسلسل التشغيل

كيفية الاختيار

يتطلب اختيار فوهة SMT الصحيحة أكثر من مجرد مطابقة اسم الطراز المرئي. قم بتأكيد معلومات الآلة والتطبيق الكاملة قبل تقديم طلب.

عامل الاختيار 1: رقم الجزء الحالي

تحقق من العلامة الموجودة على الفوهة المثبتة حاليًا، أو قائمة قطع الغيار للآلة، أو سجل الصيانة، أو العبوة الأصلية. يجب مطابقة N610148260AA بالضبط عندما يكون هو رقم الجزء المطلوب.

عامل الاختيار 2: طراز الفوهة

تأكد من أن طراز الفوهة المطلوب هو 256CSN. يمكن أن تمثل أسماء الطرازات المتشابهة هياكل أطراف مختلفة أو واجهات أو مراجعات أو تطبيقات مكونات مختلفة.

عامل الاختيار 3: منصة الآلة

قدم طراز آلة NPM الكامل بدلاً من مجرد ذكر "آلة NPM". يمكن أن يؤثر جيل الآلة والخيارات المثبتة على توافق الفوهة.

عامل الاختيار 4: تكوين الرأس

تأكد من أن الآلة تستخدم وحدة الرأس ذات 12 رأسًا المتوافقة. قد لا تتناسب الفوهة المستخدمة على تكوين رأس واحد أو تعمل بشكل صحيح على نوع رأس آخر.

عامل الاختيار 5: حزمة المكون

قدم طول المكون وعرضه وارتفاعه ووزنه وشكل سطحه ونوع الحزمة. يجب أن تدعم منطقة تلامس الفوهة المكون دون تغطية الهياكل الحساسة أو التسبب في تلف السطح.

عامل الاختيار 6: صورة الفوهة الحالية

تكون الصور الواضحة للفوهة القديمة مفيدة عندما يكون التعريف المطبوع غير مكتمل. تشمل الصور الموصى بها الفوهة الكاملة والطرف وجانب التركيب والملف الجانبي والعلامة المرئية.

عامل الاختيار 7: حالة التوريد

اذكر ما إذا كان المشروع يتطلب حالة توريد محددة. يجب تأكيد حالة السعر القياسي ومعيار الفحص والتعبئة وشروط الضمان قبل الدفع.

قائمة تدقيق معلومات المشتري

مقارنة مع حالات الفوهة الشائعة

توصيات التركيب

1. أوقف الآلة وفقًا لإجراء الصيانة المعتمد.
2. قم بتأكيد الرأس المتأثر ومحطة الفوهة قبل الإزالة.
3. استخدم قفازات نظيفة أو أدوات معالجة مناسبة لمنع التلوث.
4. قم بإزالة الفوهة الحالية دون تطبيق قوة جانبية.
5. قارن طراز الفوهة القديمة ورقم الجزء مع البديل.
6. افحص موضع التركيب بحثًا عن الغبار أو الشظايا أو التلف الميكانيكي.
7. قم بتركيب فوهة 256CSN في الاتجاه الصحيح.
8. قم بتأكيد الجلوس السلس والتشابك الآمن.
9. قم بإجراء التعرف على الفوهة أو المعايرة حيثما يتطلب ذلك الآلة.
10. قم بتشغيل اختبار التقاط وتثبيت منخفض المخاطر قبل العودة إلى الإنتاج الكامل.

توصيات الصيانة

لا تستخدم أدوات معدنية حادة لتنظيف ممر الفوهة. لا تقم بصنفرة أو تلميع أو ثني أو إعادة تشكيل طرف الفوهة يدويًا. يمكن لهذه الإجراءات تغيير أداء الالتقاط بشكل دائم.

فحص الجودة قبل الشحن أو التركيب

أسئلة متكررة

1. ما هو رقم الجزء الأساسي لفوهة SMT من طراز 256CSN؟

مرجع الطلب الأساسي هو N610148260AA. نظرًا لأن بعض كتالوجات قطع الغيار تعرض أرقامًا إضافية مرتبطة بـ 256CSN أو 203ZSN، يجب على المشترين تقديم علامة الفوهة القديمة ومعلومات آلة الرأس قبل تأكيد الطلب.

2. هل فوهة 256CSN مناسبة لكل آلة NPM؟

ليس تلقائيًا. يتم تحديدها بشكل أساسي لأنظمة تثبيت NPM المتوافقة التي تستخدم وحدة ذات 12 رأسًا. يجب التحقق من طراز الآلة الكامل والرأس المثبت وواجهة الفوهة ورقم الجزء الحالي قبل الشراء.

3. ما هي المعلومات المطلوبة لعرض أسعار دقيق؟

يرجى تقديم طراز الفوهة ورقم الجزء الدقيق وطراز الآلة ونوع الرأس والكمية المطلوبة ووجهة التسليم وصور واضحة للفوهة الحالية. يوصى أيضًا بمعلومات حزمة المكون عندما يكون التوافق غير مؤكد.

4. متى يجب استبدال الفوهة بدلاً من تنظيفها؟

يوصى بالاستبدال عندما تكون الفوهة منحنية أو متشققة أو متشظية أو بالية بشدة أو غير قادرة على الحفاظ على تفريغ مستقر أو تسبب أخطاء التقاط متكررة بعد التنظيف الصحيح وفحوصات الآلة.

5. هل يمكن استخدام أرقام أجزاء الكتالوج المختلفة بشكل متبادل؟

لا ينبغي التعامل معها على أنها قابلة للتبديل دون التحقق. قد تمثل أسماء الفوهات المتشابهة مراجعات مختلفة أو تكوينات رؤوس أو تطبيقات آلات مختلفة. قم بتأكيد الواجهة المادية ووثائق الآلة وتعريف الفوهة الحالي قبل الاستبدال.

اتصل بنا

اتصل بنا للحصول على الأسعار والتوافر وخيارات التسليم والتأكيد الفني لفوهة باناسونيك 256CSN N610148260AA SMT.

لتلقي عرض أسعار دقيق، يرجى تضمين:

• رقم الجزء المطلوب وطراز الفوهة
• طراز الآلة الكامل
• نوع رأس التثبيت
• الكمية المطلوبة
• صور الفوهة الحالية
• معلومات حزمة المكون
• بلد الوجهة
• تاريخ التسليم المطلوب

يمكن لفريقنا المساعدة في التحقق من المعلومات المقدمة، وإعداد عرض أسعار واضح، والتوصية بتعبئة مناسبة للشحن الدولي.

تُستخدم أسماء العلامات التجارية وأسماء الآلات وأرقام الأجزاء فقط لتحديد توافق المنتج ومتطلبات العملاء.
