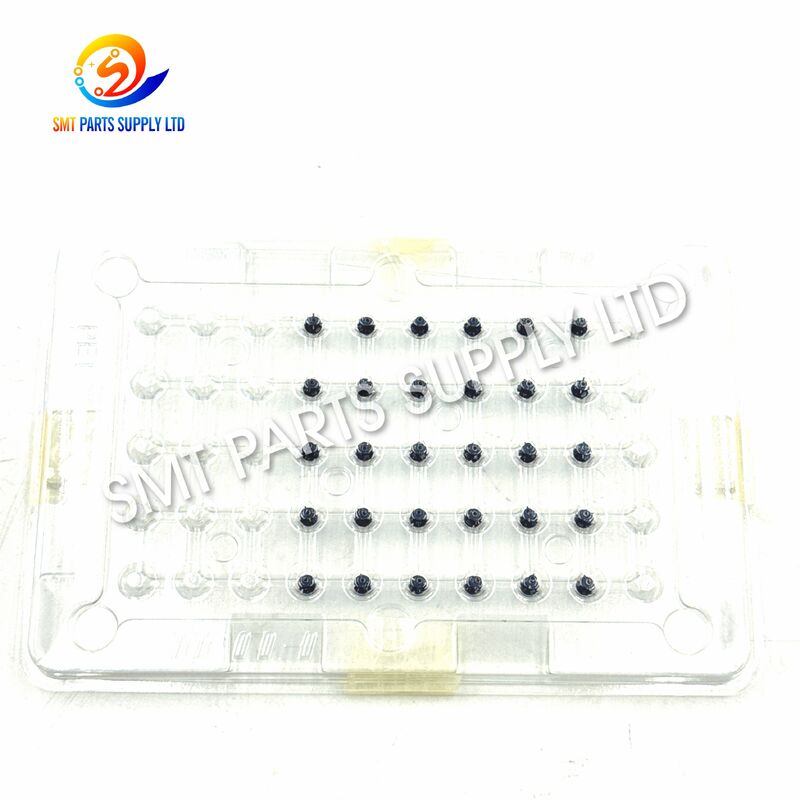

FUJI 2AGKNX007700 R047-018WRL-035 فوهة H24-L لرأس NXT H24

الـFUJI 2AGKNX007700 R047-018WRL-035 فوهة H24-Lهو1.8 ملم ضخمة واسعة النطاق SMT فوهة التقاطتم تطويرها لاستخدامها معNXT رأس وضع H24كمكون اتصال بين نظام فراغ رأس التثبيت والمكونات الإلكترونية، يقوم الفوهة بالمهام الأساسية لالتقاط المكونات، والاحتفاظ بها، ونقلها،والإفراج خلال دورة تركيب SMT.

الـتكوين H24-L واسع النطاقمصممة للمكونات المتوافقة التي تتطلب واجهة التقاط أكبر من إصدارات فوهات H24-S و H24-M واسعة النطاق.الاختيار الصحيح للفوهة مهم لأن الفوهة تؤثر بشكل مباشر على استقرار التقاط، وكفاءة الفراغ، ومعالجة المكونات، وتثبيت الموضع، واستمرارية تشغيل الآلة.

رقم الجزء2AGKNX007700يتوافق مع المواصفاتR047-018WRL-035، مع قيمة الاسمية1.8 ملم إشارة L واسعة المدىهذه الفوهة مناسبة لاستبدال فوهات H24 المرتدية أو الملوثة أو التالفة أو غير المتناسبة بشكل صحيح أثناء الصيانة الروتينية لجهاز SMT.

تعمل فوهات SMT من خلال آلاف أو ملايين من دورات التكرار في التقاط ووضعهاتلوث معجون اللحام، جزيئات الشريط الناقل، والحمل الميكانيكي، يمكن أن تؤثر حالته تدريجيا على أداء الآلة.

تشمل الأسباب الشائعة لمشاكل التقاط المتعلقة بالفوهة:

قد لا تزال فوهة تبدو قابلة للاستخدام بينما تنتج أخطاء التقاط متقطعة. لهذا السبب يجب النظر في حالة فوهة عند إنذارات مكونات مفقودة متكررة ،حركة غير طبيعية للمكونات، أو يحدث وضع غير متسق.

تفتيش الفوهة مهم بشكل خاص على رؤوس التثبيت عالية السرعة مثل H24 لأن عدم الاتساق الصغير في التقاط المتكرر عبر العديد من الدورات يمكن أن يقلل من كفاءة الخط بشكل عام.

استخدام المواصفات الصحيحة للمفجرة هي واحدة من أبسط الطرق لاستعادة التعامل الموثوق بها مع المكونات.

الـ2AGKNX007700 فوهة H24-Lيوفر الصحيحR047-018WRL-035 / 1.8mm تشكيل L واسع النطاقللتطبيقات التي تتطلب هذا النوع المحدد من فوهات H24.

عند استبدال فوهة، يجب على المشغلين التأكد من:

• نوع رأس الوضع هوH24
• رقم الجزء المطلوب هو2AGKNX007700
• المواصفات المطلوبة هيR047-018WRL-035
• نوع الفوهة هونطاق واسع
• الحجم الاسمي للمفجرة هو1.8ملم
• أبعاد المكونات مناسبة لواجهة التقاط نوع L
• تم تنظيف مجرى الفراغ قبل التثبيت
• موقف تركيب الفوهة خال من التلوث

يمكن أن يساعد استبدال الفوهات المتآكلة أو التالفة بالمواصفات المتناسبة بشكل صحيح في استعادة جمع الفراغ الموثوق به ، والحد من انخفاض المكونات ، وتحسين قابلية التكرار في التعامل ،وتقليل انقطاعات الآلة غير الضرورية.

بالنسبة لإدارات الصيانة، فإن الاحتفاظ بأحجام فوهات H24 المستخدمة عادة في المخزون يقلل أيضًا من وقت التوقف عندما يتطلب فوهة استبدالًا غير متوقع.

تتضمن عائلة فوهات H24 واسعة النطاق أحجام مختلفة للمصادر. من المهم اختيار النموذج الصحيح وفقًا لبرنامج الجهاز وأبعاد المكونات لإنتاج موثوق به.

الـ2AGKNX007700يجب ألا يتم استبدالها تلقائيًا بمفاضلة أخرى طولها 1.8 ملم فقط لأن القطر الاسمي متطابق.يجب أن تتوافق أيضا بنية الفوهة والتطبيق المقصود لمعالجة المكونات مع إعداد الجهاز.

الـ2AGKNX007700 فوهة H24-Lيستخدم بشكل رئيسي في بيئات إنتاج SMT الآلية مجهزة برأس وضع NXT H24 متوافق.

إلكترونيات المستهلك

مناسبة لخطوط تجميع PCB تصنيع أجهزة التحكم وأجهزة الاتصال والأجهزة الإلكترونية المنزلية والمنتجات الذكية وغيرها من الجمعيات الإلكترونية ذات الحجم الكبير.

إلكترونيات السيارات

يمكن استخدامه في بيئات إنتاج SMT التي تنتج لوحات التحكم وحدات الاستشعار والإلكترونيات الإضاءة ومجمعات التحكم في الطاقة ومنتجات PCB للسيارات ذات الصلة.

الإلكترونيات الصناعية

قابلة للتطبيق في خطوط التصنيع التي تنتج لوحات التحكم الصناعية ووحدات الأتمتة وإلكترونيات الطاقة والأجهزة والجمعات الإلكترونية المدمجة.

معدات الاتصال

مناسبة لتجميع PCB عالي الكثافة حيث يكون من الضروري التقاط المكونات المتكررة الموثوقة للحفاظ على كفاءة التثبيت.

صيانة آلة SMT

مطلوبة في كثير من الأحيان من قبل إدارات صيانة المعدات عندما تصبح فوهة H24-L المثبتة مستهلكة أو ملوثة أو تالفة أو لم تعد توفر استيعاب فراغ مستقر.

مخزون قطع الغيار

مفيد كجزء احتياطي للصيانة للمصانع التي تعمل مع العديد من آلات NXT ، مما يساعد على تقليل وقت الانتظار في الإنتاج عندما يصبح استبدال الفوهة ضروريًا.

تعمل فوهة H24-L مع نظام فراغ رأس التثبيت خلال دورة تركيب المكون.

رأس التثبيت يحرك الفوهة نحو موقف التقاط المكون في محطة تغذية المكون أو محطة إمداد المكون.

يتم تطبيق الفراغ من خلال مجرى الفوهة الداخلي. يلامس طرف الفوهة سطح التقاط المناسب للمكون الإلكتروني ويخلق امتصاصًا كافًا للحفاظ عليه.

بعد التقاطها ، يرفع رأس التثبيت ويقوم بنقل المكون نحو موقع PCB المبرمج.

المزج المناسب يساعد في الحفاظ على استقرار المكون خلال هذه الحركة عالية السرعة.

يتحرك الرأس إلى الموقع المبرمج لللوحة ويخفض المكون نحو سطح التثبيت.

يتم إطلاق قوة الاحتفاظ بالفراغ بحيث ينفصل المكون عن الفوهة ويظل في موقع PCB المقصود.

ثم يستمر الرأس إلى دورة التثبيت التالية.

نظرًا لأن هذه الإجراءات يتم تنفيذها بشكل متكرر بسرعة عالية ، فإن نظافة الفوهة وحالة الأبعاد واختيار النموذج الصحيح أمر بالغ الأهمية لإنتاج ثابت.

فوزة التقاط هي مكون صغير نسبيًا لجهاز SMT ، ولكن تأثيرها على الإنتاج يمكن أن يكون كبيرًا.

المفجرة المختارة بشكل غير صحيح قد تسبب:

• عدم كفاية اتصال سطح التقاط
• تسرب الفراغ
• حركة المكونات أثناء التسارع
• فشل في التقاط
• قطرات المكونات
• زيادة إنذارات الآلات
• انقطاعات التوظيف
• عبء عمل صيانة أعلى

يجب أن توفر الفوهة الصحيحة اتصالًا كافًا مع الجهاز دون التدخل في جسم المكونات ، أو الأسلاك ، أو جيب الشريط المحيط ، أو الهياكل الميكانيكية المجاورة.

لهذا السببيجب اختيار 2AGKNX007700 عندما يتطلب تكوين الآلة على وجه التحديد فوهة H24-L R047-018WRL-035 واسعة النطاق.

قبل طلب فوهة بديلة H24، تأكد من المعلومات التالية.

تحقق مما إذا كانت وثائق الفوهة أو قطع الغيار الحالية تحدد:

2AGKNX007700

هذه هي الطريقة الأكثر مباشرة للتعرف

تحقق مما إذا كانت الفوهة تم تحديدها على أنها:

R047-018WRL-035

هذا يساعد على منع الخلط مع فوهات H24 قياسية 1.8mm ونوع MELF 1.8mm.

المفجرة الموصوفة في هذه الصفحة مخصصة:

H24 رأس التثبيت

لا تختار فوهة حسب المظهر الخارجي فقط لأن رؤوس التثبيت الأخرى قد تستخدم هياكل تركيب مختلفة.

التكوين المطلوب هو:

H24-L / مجموعة واسعة L

داخل عائلة النطاق الواسع ، فإن إصدارات S و M و L هي اختيارات فوهات مختلفة.

هذا النموذج هو:

1نسخة.8 ملم واسعة المدى

بالنسبة لمجموعات المكونات الأخرى ، قد تكون هناك حاجة إلى إصدارات H24-S 0.6mm أو H24-M 1.1mm.

عندما يكون ذلك ممكناً، قدم صورة واضحة للمفجرة الأصلية مع نموذج الآلة ونوع الرأس ورقم الجزء الحالي ومواصفات الفوهة.

هذه المعلومات الإضافية تساعد على تجنب طلب النسخة الخاطئة عندما تكون فوهات H24 المختلفة متشابهة في المظهر.

الصيانة الصحيحة يمكن أن تمدد عمر خدمة الفوهة وتقلل من مشاكل التقاط غير المتوقعة.

لا تستخدم الأشياء الحادة التي قد تؤذي ممر الشفط الداخلي أو سطح التقاط الدقة أثناء التنظيف.

يجب ترتيب الفوهات التي يتم إزالتها من الجهاز حسب رقم الجزء لمنع الخلط العشوائي بين H24-S و H24-M و H24-L و الإعدادات القياسية و G-type و MELF.

يجب أيضًا فحص معايير الجهاز، وأجهزة التغذية، والمكونات، وأنظمة الفراغ، وغيرها من أجزاء الرأس عند حل المشكلات، لأن كل مشكلة في التقاط لا تسببها الفوهة نفسها.

2AGKNX007700 هو1.8mm H24-L فوهة التقاط SMT واسعة المدىتستخدم على رؤوس وضع NXT H24 المتوافقة. إنها تخلق الاتصال الفراغية المطلوبة لاختيار المكونات الإلكترونية من موقع الإمداد، والاحتفاظ بها أثناء حركة الرأس،وإطلاق سراحهم في وضعية وضع PCB المبرمجة.

الـ2AGKNX007700هوH24-L 1.8mm فوهة واسعة النطاق، محددة كماR047-018WRL-035.2AGKNX007600هو الأصغرH24-M 1.1mm فوهة واسعة النطاق، محددة كماR047-011WRM-035يجب أن يتبع الاختيار المكونات وتركيبات الآلة.

لا2AGKNX007700يتم تحديدها على أنها1.8ملم فوهة L واسعة النطاقتتضمن عائلة H24 أيضاً فوهة قياسية من 1.8 ملم وفوهة من 1.8 ملم من MELF. تأكد من رقم الجزء الكامل ومواصفات R047 قبل الطلب.

يجب النظر في استبدال الفوهة عندما تكون منحنية أو تالفة أو مرتدية بشكل مفرط أو مسدودة أو تنتج عدة مرات التقاط غير مستقر للمكونات بعد التنظيف والفحص المناسبين.استخدام فوهة استبدال معروفة جيدة يمكن أن تساعد أيضا في تحديد ما إذا كانت مشاكل التقاط المتكررة مرتبطة الفوهة.

الرجاء تقديمرقم الجزء 2AGKNX007700المواصفاتR047-018WRL-035كمية مطلوبة، معلومات عن الجهاز أو الرأس، والحالة المفضلة أو متطلبات التوريد. صورة الفوهة الحالية مفيدة أيضًا عندما تكون هناك حاجة إلى تأكيد إضافي للتوافق.

أبحث عنفوزات FUJI 2AGKNX007700 R047-018WRL-035 H24-Lأو مواصفات أخرى للفوهة H24؟

أرسل لنارقم الجزء والكمية المطلوبة ونموذج الجهاز وصورة الفوهةيمكننا المساعدة في اختيار فوهة H24، تطابق النموذج من نفس السلسلة، متطلبات الاستبدال، تأكيد المخزون، معلومات الوقت المحدد،واستفسارات SMT المشتركة عن قطع الغيار.

بالنسبة للعملاء الذين يديرون خطوط إنتاج SMT متعددة ، يمكن تقديم قائمة كاملة بمتطلبات الفوهة للتحقق الموحد والاقتراح.
