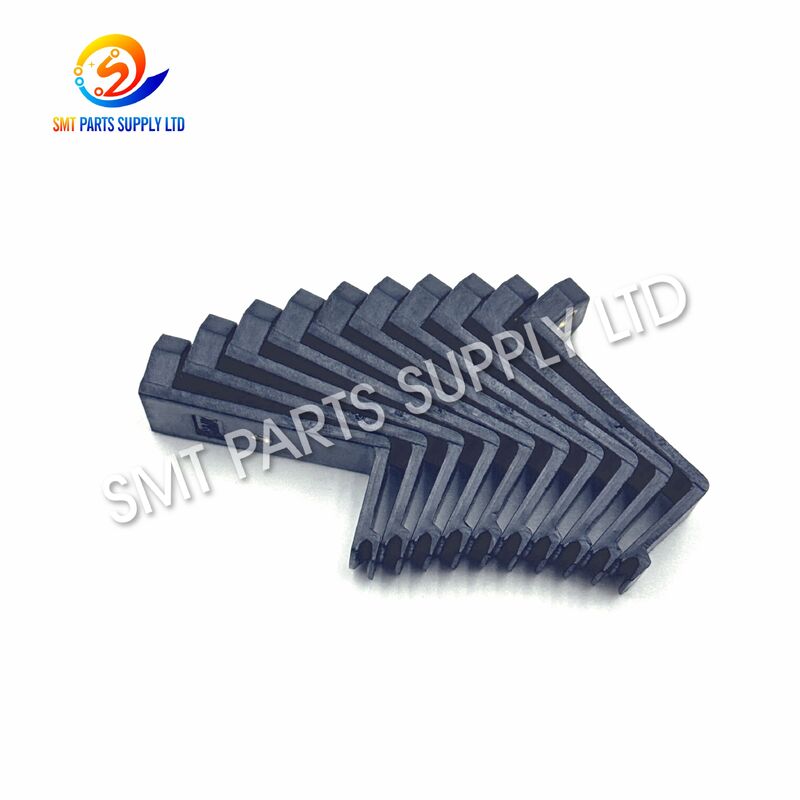

إصبع ناقل لوحة الدوائر المطبوعة من SMIC PFW-20L لآلة لحام الموجة من الراتنج

الـإصبع ناقل لوحة الدوائر المطبوعة من SMIC PFW-20L لآلة لحام الموجة من الراتنج هو مكون ناقل ميكانيكي مصمم لنقل لوحات الدوائر المطبوعة داخل معدات لحام الموجة المتوافقة. يتم تثبيت الإصبع على طول سلسلة الناقل أو تجميع السكة، ويتصل بحافة لوحة الدوائر المطبوعة ويدعمها أثناء مرور لوحة الدوائر المطبوعة عبر أقسام التدفق والتسخين المسبق واللحام والتبريد.

يعد نقل اللوحات الموثوق به أمرًا ضروريًا في لحام الموجة لأن لوحة الدوائر المطبوعة يجب أن تحافظ على موضع متحكم فيه وتسافر بسلاسة خلال عملية اللحام. قد تتسبب أصابع الناقل البالية أو التالفة أو المشوهة أو الملوثة أو المثبتة بشكل غير صحيح في حركة غير مستقرة للوحة الدوائر المطبوعة، أو دعم ضعيف للوحة، أو مقاومة للناقل، أو تحديد موضع غير متناسق للوحة.

لذلك، يعتبر PFW-20L مكون صيانة مهم لخطوط إنتاج لحام الموجة. يمكن أن يساعد استبدال أصابع الناقل القديمة في استعادة حالة نقل لوحة الدوائر المطبوعة الأصلية وتقليل المشاكل الميكانيكية التي تسببها مكونات حمل اللوحات البالية.

معلومات المنتج الرئيسية

السبب - لماذا تحتاج أصابع الناقل إلى الاستبدال

تعمل أصابع ناقل لحام الموجة بشكل مستمر أثناء إنتاج لوحات الدوائر المطبوعة. يتم دعم كل لوحة دوائر كهربائية تدخل آلة اللحام بواسطة مجموعة من الأصابع المثبتة على طول نظام الناقل.

تتلامس الأصابع بشكل متكرر مع حواف لوحات الدوائر المطبوعة أثناء العمل في بيئة تتضمن الحرارة، وبقايا التدفق، وتلوث عملية اللحام، وحركة الناقل، والحمل الميكانيكي المستمر.

بمرور الوقت، قد تتدهور حالة الإصبع تدريجيًا.

المشاكل الشائعة

قد لا يؤدي إصبع واحد تالف إلى إيقاف تشغيل الجهاز بالكامل على الفور، ولكن استمرار الإنتاج بمكونات ناقل بالية يمكن أن يقلل تدريجيًا من استقرار النقل.

بالنسبة للمصانع التي تعمل بالإنتاج المستمر، يعد الفحص الروتيني لنظام أصابع الناقل طريقة فعالة لمنع مشاكل معالجة اللوحات غير المتوقعة.

الحل - استعادة نقل لوحة الدوائر المطبوعة المستقر

يساعد استبدال أصابع الناقل التالفة بـإصبع الراتنج PFW-20L الصحيح في استعادة دعم لوحة الدوائر المطبوعة الموثوق به عبر آلة لحام الموجة.

يتم تثبيت الإصبع على آلية الناقل ويوفر موضع اتصال محدد لحافة لوحة الدوائر المطبوعة.

عندما تكون الأصابع المتعددة محاذية بشكل صحيح، يمكن للوحة الدوائر المطبوعة السفر عبر الجهاز بارتفاع واتجاه مستقرين.

فوائد استبدال الأصابع البالية

• يساعد في الحفاظ على نقل مستقر للوحة الدوائر المطبوعة.
• يدعم تحديد موضع دقيق للوحة.
• يقلل من حركة لوحة الدوائر المطبوعة المتعلقة بالناقل.
• يساعد في الحفاظ على سفر متناسق للوحة عبر منطقة اللحام.
• مناسب للصيانة الروتينية للناقل.
• يوفر بديلاً مباشرًا لأصابع PFW-20L البالية.
• يساعد في تقليل الانقطاعات الميكانيكية.
• يدعم إنتاج لحام الموجة المستمر.

بالنسبة لخطوط الإنتاج التي تعمل لساعات عديدة في اليوم، يجب اعتبار أصابع الناقل قطع صيانة عادية بدلاً من مكونات دائمة.

يسمح الاحتفاظ بأصابع الاستبدال في المخزون للفنيين باستبدال القطع المعيبة أثناء الصيانة المجدولة بدلاً من الانتظار حتى يتطور نظام الناقل إلى مشكلة أكثر خطورة.

المواصفات

التطبيق

الـإصبع ناقل لوحة الدوائر المطبوعة من SMIC PFW-20L من الراتنجيستخدم بشكل أساسي في تجميعات ناقل لوحات الدوائر المطبوعة للحام الموجة.

يستخدم لحام الموجة بشكل شائع للحام مكونات الثقوب، وتجميع لوحات الدوائر المطبوعة ذات التقنية المختلطة، ولوحات التحكم الصناعية، وإلكترونيات الطاقة، وإلكترونيات السيارات، ولوحات التحكم في الأجهزة، ومعدات الاتصالات، وتطبيقات التصنيع الإلكتروني الأخرى.

تدعم أصابع الناقل لوحة الدوائر المطبوعة طوال عملية اللحام.

التطبيقات النموذجية

يعتبر PFW-20L مفيدًا بشكل خاص لفرق الصيانة التي تفحص بانتظام سلاسل الناقل، والسكة، وأنظمة التوجيه، ومكونات حمل لوحات الدوائر المطبوعة.

عند استبدال إصبع واحد تالف، يجب على الفنيين أيضًا فحص الأصابع المجاورة لأن الأجزاء المثبتة في نفس الوقت قد تظهر مستويات مماثلة من التآكل.

كيف يعمل

ينقل نظام الناقل لآلة لحام الموجة لوحة الدوائر المطبوعة عبر عدة مراحل معالجة.

أثناء النقل، تتلامس أصابع الناقل مع حواف لوحة الدوائر المطبوعة وتحافظ على موضعها بالنسبة لسكة الناقل.

يمكن تقسيم العملية بشكل عام إلى عدة خطوات.

1. تحميل لوحة الدوائر المطبوعة

تدخل لوحة الدوائر المطبوعة إلى نظام ناقل لحام الموجة من معدات الإنتاج الأولية أو محطة التحميل اليدوي.

تتلامس أصابع الناقل مع حواف اللوحة وتحدد موضع النقل.

2. دعم لوحة الدوائر المطبوعة

تدعم الأصابع المتعددة لوحة الدوائر المطبوعة على طول الناقل.

يعد محاذاة الإصبع الصحيحة مهمة لأن اللوحة يجب أن تظل مستقرة أثناء السفر عبر الجهاز.

3. التدفق والتسخين المسبق

تمر لوحة الدوائر المطبوعة عبر أقسام تطبيق التدفق والتسخين المسبق.

طوال هذه المراحل، تستمر الأصابع في حمل حواف اللوحة بينما يحافظ الناقل على سرعة نقل متحكم فيها.

4. لحام الموجة

تمر لوحة الدوائر المطبوعة فوق موجة اللحام.

يعد تحديد موضع اللوحة المستقر مهمًا بشكل خاص في هذه المرحلة لأن الجانب السفلي من لوحة الدوائر المطبوعة يجب أن يتفاعل مع عملية اللحام بطريقة متحكم فيها.

5. خروج لوحة الدوائر المطبوعة

بعد اللحام والتبريد، تخرج لوحة الدوائر المطبوعة من الجهاز وتستمر إلى عملية الإنتاج التالية.

تترك أصابع الناقل اللوحة بمجرد وصولها إلى قسم التفريغ.

لذلك، يساهم إصبع PFW-20L المثبت بشكل صحيح في عملية نقل اللوحة الكاملة بدلاً من قسم واحد فقط من الجهاز.

لماذا حالة إصبع الناقل مهمة

تؤثر آلية الناقل بشكل مباشر على كيفية دخول لوحة الدوائر المطبوعة ومرورها عبر عملية لحام الموجة.

إذا كانت الأصابع غير متساوية، أو بالية، أو مفكوكة، أو مشوهة، فقد يصبح نقل لوحة الدوائر المطبوعة غير مستقر.

تشمل المشاكل المحتملة:

• اهتزاز لوحة الدوائر المطبوعة أثناء الحركة.
• ارتفاع غير متساوٍ للوحة.
• تفاعل ضعيف لحافة لوحة الدوائر المطبوعة.
• زيادة المقاومة الميكانيكية.
• ميل لوحة الدوائر المطبوعة أثناء النقل.
• ضوضاء غير طبيعية للناقل.
• حركة اللوحة بالقرب من منطقة اللحام.
• زيادة خطر انقطاع الإنتاج.

يمكن أحيانًا أن تُعزى هذه المشاكل بشكل غير صحيح إلى سلسلة الناقل، أو نظام تعديل عرض السكة، أو محرك القيادة.

لهذا السبب، يجب تضمين حالة إصبع الناقل في استكشاف الأخطاء وإصلاحها الميكانيكية الروتينية.

مزايا أصابع الراتنج

يتم اختيار أصابع ناقل الراتنج بشكل شائع لنقل لوحات الدوائر المطبوعة لأنها توفر اتصالًا مباشرًا بحافة اللوحة دون الحاجة إلى أن تستقر اللوحة مباشرة على هياكل ناقل معدنية أكبر.

تم تصميم PFW-20L لموضع تركيب الناقل المقابل ويوفر مكون اتصال قابل للاستبدال داخل نظام النقل.

فوائد الصيانة العملية

يعتمد فاصل الاستبدال الفعلي على ساعات الإنتاج، وظروف التدفق، وتكرار الصيانة، وخصائص لوحة الدوائر المطبوعة، وظروف تشغيل الناقل.

كيفية اختيار إصبع الناقل الصحيح

تستخدم آلات لحام الموجة العديد من تصميمات أصابع الناقل المختلفة. قد تستخدم العلامات التجارية والموديلات المختلفة للأجهزة أصابع ذات مظهر متشابه ولكن بأبعاد مختلفة، أو هياكل تركيب، أو ملامح اتصال لوحة الدوائر المطبوعة، أو اتجاهات تركيب.

لذلك، لا ينبغي أن يعتمد الاختيار على المظهر المرئي فقط.

الخطوة 1 - تأكيد الموديل

تحقق مما إذا كان موديل إصبع الناقل المطلوب هو:

PFW-20L

تأكيد الموديل هو أهم خطوة قبل الطلب.

الخطوة 2 - فحص الإصبع الحالي

قارن البديل بالمكون الحالي.

تحقق من:

• الشكل العام.
• موضع التركيب.
• نقطة اتصال لوحة الدوائر المطبوعة.
• طول الإصبع.
• اتجاه التركيب.
• هيكل التركيب.

الخطوة 3 - تأكيد ناقل الآلة

تحقق من أن نظام الناقل يستخدم أصابع من نوع PFW-20L.

قد تستخدم آلات لحام الموجة المختلفة هياكل أصابع ناقل من الراتنج أو الفولاذ المقاوم للصدأ أو التيتانيوم.

الخطوة 4 - تقديم صور عند الضرورة

إذا كان موديل الآلة أو مواصفات الإصبع غير مؤكدة، قدم صورًا واضحة تُظهر:

• الإصبع الكامل.
• قسم التركيب.
• سلسلة الناقل.
• جانب اتصال لوحة الدوائر المطبوعة.
• علامة الموديل الحالية.

يمكن لهذا تحسين تحديد الجزء بشكل كبير.

التركيب والفحص

قبل التركيب، أوقف تشغيل الآلة وفقًا لإجراء صيانة المعدات واترك منطقة الآلة ذات الصلة تصل إلى حالة آمنة.

قم بإزالة الإصبع التالف وافحص موضع التركيب.

نقاط الفحص الموصى بها

بعد التركيب، تحقق من أن الإصبع الجديد في الموضع الصحيح ومحاذٍ للأصابع المحيطة.

قم بتشغيل الناقل في حالة اختبار مناسبة قبل إعادة المعدات إلى الإنتاج العادي.

توصيات الصيانة

يمكن أن يساعد التنظيف المنتظم في إطالة العمر التشغيلي لنظام أصابع الناقل.

قد تتراكم بقايا التدفق وتلوث الإنتاج حول مكونات الناقل بمرور الوقت.

يجب أن يتضمن برنامج الصيانة فحصًا لـ:

• أصابع الناقل.
• سلاسل الناقل.
• تجميعات السكة.
• آليات تعديل العرض.
• تروس القيادة.
• موجهات لوحة الدوائر المطبوعة.
• تراكم بقايا التدفق.
• مكونات تركيب مفكوكة.

لا تستمر في استخدام إصبع تالف بشدة لمجرد أن الناقل لا يزال بإمكانه الحركة.

عادة ما يكون الاستبدال المبكر أسهل من استكشاف مشاكل نقل لوحة الدوائر المطبوعة بعد أن تأثر الإنتاج بالفعل.

مزايا الشراء لصيانة لحام الموجة

أصابع ناقل PFW-20L هي قطع صيانة استهلاكية عملية لمصانع الإلكترونيات التي تشغل معدات لحام الموجة.

بالنسبة للمصانع ذات الإنتاج المستمر، يمكن أن يؤدي الاحتفاظ بمخزون قطع غيار كافٍ إلى تقليل وقت التوقف عن العمل بسبب تلف الأصابع غير المتوقع.

معلومات الطلب الموصى بها

لمشاريع الصيانة الأكبر، يمكن للمشترين أيضًا دمج أصابع الناقل مع قطع غيار لحام الموجة الأخرى في استعلام واحد.

الأسئلة الشائعة

1. ما هو استخدام SMIC PFW-20L؟

SMIC PFW-20L هو إصبع ناقل يستخدم في أنظمة نقل لوحات الدوائر المطبوعة المتوافقة لآلات لحام الموجة. يدعم ويوجه حواف لوحات الدوائر المطبوعة أثناء سفر اللوحة عبر عمليات التدفق والتسخين المسبق واللحام والتبريد.

2. هل PFW-20L إصبع راتنج أم إصبع تيتانيوم؟

يتم توريد PFW-20L كـإصبع ناقل راتنج لتطبيق ناقل لحام الموجة المقابل. يجب على المشترين تأكيد الموديل قبل الطلب لأن آلات لحام الموجة قد تستخدم أصابع راتنج أو فولاذ مقاوم للصدأ أو تيتانيوم بتصميمات مختلفة.

3. متى يجب استبدال إصبع الناقل؟

يوصى بالاستبدال عندما يصبح الإصبع باليًا، أو متصدعًا، أو مشوهًا، أو مفكوكًا، أو ملوثًا بشدة، أو غير قادر على الحفاظ على دعم مستقر لحافة لوحة الدوائر المطبوعة. يجب أيضًا فحص الأصابع المجاورة وحالة سلسلة الناقل أثناء الصيانة.

4. هل يمكن اختيار PFW-20L بالمظهر فقط؟

لا يُنصح بذلك. العديد من أصابع لحام الموجة لها أشكال متشابهة ولكن بأبعاد وهياكل تركيب مختلفة. قم بتأكيد موديل PFW-20L وقارن الإصبع الحالي أو قدم صورًا قبل الطلب.

5. ما هي المعلومات المطلوبة لعرض الأسعار؟

يرجى تقديمموديل PFW-20L، ومعلومات آلة لحام الموجة، والكمية المطلوبة، وصور المنتجعند توفرها. تساعد هذه التفاصيل في تأكيد إصبع الناقل الصحيح وتحسين دقة عرض الأسعار.

اتصل بنا

هل تحتاج إلىأصابع ناقل لوحات الدوائر المطبوعة من SMIC PFW-20L لآلة لحام الموجة من الراتنجللصيانة أو الاستبدال؟

أرسل لناالموديل، ومعلومات الآلة، والكمية المطلوبة، وصورة الإصبع الحالي للتأكيد.

نحن نوفر قطع غيار لحام الموجة لإنتاج لوحات الدوائر المطبوعة، والصيانة، وتجديد الآلات، ومتطلبات الاستبدال.

نرحب بالكميات الكبيرة واستعلامات قطع الغيار المجمعة.

أرسل استفسارك الآن للحصول على السعر، والتوافر، ومتطلبات الكمية، وخيارات الشحن.
