إصبع ناقل لوحة الدوائر المطبوعة من راتنج اللحام الموجي SMIC PF08-20

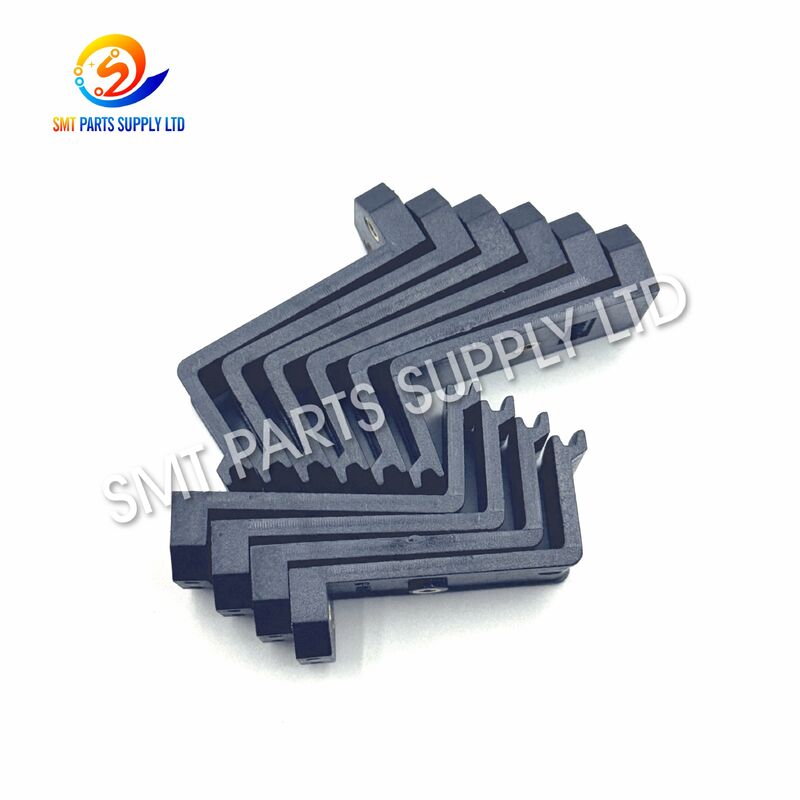

يجب تحديد نماذج إصبع ناقل لوحة الدوائر المطبوعة من راتنج اللحام الموجي SMIC PF08-20 هو قطعة غيار ميكانيكية للناقل تم تطويرها لنقل لوحات الدوائر المطبوعة في معدات اللحام الموجي المتوافقة. يتم تركيب الإصبع على سلسلة الناقل أو تجميع سكة النقل، ويقوم بإجراء اتصال متحكم به مع حافة لوحة الدوائر المطبوعة ويساعد في الحفاظ على دعم اللوحة بشكل صحيح أثناء مرورها عبر عملية اللحام الكاملة.

تعتمد آلات اللحام الموجي على حركة لوحات الدوائر المطبوعة المستقرة والمستمرة. من تطبيق التدفق والتسخين المسبق إلى ملامسة موجة اللحام والتبريد النهائي، يجب أن تظل اللوحة مثبتة بشكل آمن أثناء التحرك بسرعة الناقل المطلوبة. يعمل إصبع PF08-20 مع العديد من الأصابع المجاورة لإنشاء نظام تثبيت وتوجيه مستقر للوحة الدوائر المطبوعة.

نظرًا لأن أصابع الناقل تتعرض للتلامس المتكرر مع اللوحة، والحرارة، وبقايا التدفق، والاهتزاز، ودورات التشغيل الطويلة، فهي مكونات صيانة عادية. يساعد استبدال أصابع PF08-20 التالفة، أو البالية، أو المتشققة، أو المشوهة، أو الملوثة على استعادة أداء الناقل الموثوق به وتقليل مخاطر مشاكل نقل لوحات الدوائر المطبوعة.

معلومات المنتج الرئيسية

السبب - لماذا تتآكل أصابع ناقل PF08-20

يعمل ناقل اللحام الموجي بشكل مستمر أثناء الإنتاج. اعتمادًا على عبء العمل في المصنع، قد تمر آلاف لوحات الدوائر المطبوعة عبر الجهاز أثناء دورات الإنتاج المتكررة.

تتلامس كل لوحة مع العديد من أصابع الناقل. هذا يخلق تفاعلًا ميكانيكيًا مستمرًا بين حافة لوحة الدوائر المطبوعة وسطح الإصبع.

في الوقت نفسه، يعمل الناقل بالقرب من عمليات التدفق والتسخين المسبق واللحام.

الأسباب الشائعة لتدهور الأصابع

إصبع تالف لا يوقف الجهاز فورًا دائمًا.

ومع ذلك، عندما تتآكل أصابع أو تتآكل بشكل غير متساوٍ، قد لا تسافر لوحة الدوائر المطبوعة عبر الناقل في الموضع المقصود.

يمكن أن يؤدي هذا إلى مشاكل إنتاج متقطعة يصعب تحديدها إذا لم يتم فحص أصابع الناقل.

الحل - استعادة دعم حافة لوحة الدوائر المطبوعة الموثوق به

يساعد استبدال المكونات البالية بـ إصبع ناقل راتنج SMIC PF08-20 الصحيح على استعادة الدعم الميكانيكي المستقر على طول الناقل.

يعمل الإصبع كواجهة بين آلية الناقل وحافة لوحة الدوائر المطبوعة.

عند تركيبه بشكل صحيح، تعمل العديد من أصابع PF08-20 معًا للحفاظ على موضع اللوحة وتوفير حركة سلسة عبر كل قسم من أقسام العملية.

فوائد الاستبدال في الوقت المناسب

• يساعد على استقرار نقل لوحات الدوائر المطبوعة.
• يحافظ على دعم ثابت لحافة اللوحة.
• يقلل الحركة الناتجة عن أصابع الناقل البالية.
• يساعد على منع إمالة لوحة الدوائر المطبوعة أثناء النقل.
• يدعم الحركة السلسة عبر موجة اللحام.
• يقلل المخاطر المرتبطة بأجزاء الناقل المكسورة.
• يبسط الصيانة الوقائية.
• يساعد في الحفاظ على استمرارية الإنتاج.

يعد استبدال إصبع الناقل التالف أكثر كفاءة بشكل عام من الاستمرار في الإنتاج حتى يتسبب الإصبع في مشكلة نقل أكثر خطورة.

لهذا السبب، تحتفظ العديد من فرق الصيانة بأصابع استبدال كقطع غيار روتينية للحام الموجي.

المواصفات

التطبيق

يجب تحديد نماذج إصبع ناقل راتنج SMIC PF08-20 مخصص لتطبيقات مناولة لوحات الدوائر المطبوعة في أنظمة ناقل آلات اللحام الموجي المتوافقة.

لا يزال اللحام الموجي مستخدمًا على نطاق واسع للتجميعات الإلكترونية التي تحتوي على مكونات ذات ثقوب وتصميمات مختلطة SMT/THT.

لذلك، فإن إصبع الناقل قابل للتطبيق في العديد من بيئات تصنيع الإلكترونيات.

الصناعات النموذجية

• إلكترونيات السيارات.
• أنظمة التحكم الصناعية.
• تصنيع مزودات الطاقة.
• إلكترونيات المستهلك.
• إلكترونيات الأجهزة المنزلية.
• معدات الاتصالات.
• منتجات إضاءة LED.
• إلكترونيات الأجهزة.
• تصنيع عقود EMS.

تطبيقات الصيانة النموذجية

يمكن تضمين أصابع PF08-20 في برامج الفحص الروتينية جنبًا إلى جنب مع السلاسل، والتروس المسننة، وسكك الناقل، وتجميعات التوجيه، وآليات تعديل العرض.

كيف تعمل

يكون ناقل لوحة الدوائر المطبوعة مسؤولاً عن نقل لوحة الدائرة عبر آلة اللحام الموجي بسرعة واتجاه متحكم بهما.

يجب تحديد نماذج إصبع راتنج PF08-20 يوفر أحد نقاط الاتصال المادية المستخدمة لدعم اللوحة.

1. تحميل لوحة الدوائر المطبوعة

تدخل اللوحة إلى الناقل من المعدات السابقة أو قسم التحميل.

تتلامس أصابع الناقل على كلا الجانبين مع حواف لوحة الدوائر المطبوعة.

2. تحديد موضع اللوحة

تدعم الأصابع لوحة الدوائر المطبوعة في موضع الناقل المطلوب.

توزع الأصابع المتعددة الدعم على طول حواف لوحة الدوائر المطبوعة وتساعد على منع الحركة المفرطة.

3. تطبيق التدفق

تتحرك اللوحة عبر قسم التدفق.

نظرًا لأن أصابع الناقل تتلامس مع حواف لوحة الدوائر المطبوعة، يظل مجال العملية أسفل لوحة الدوائر المطبوعة متاحًا لتطبيق التدفق.

4. التسخين المسبق

تستمر لوحة الدوائر المطبوعة في قسم التسخين المسبق.

الدعم المستقر للناقل مهم خلال هذه المرحلة لأن اللوحة يجب أن تمر عبر المنطقة الحرارية بطريقة متحكم بها.

5. اللحام الموجي

ينقل الناقل لوحة الدوائر المطبوعة فوق موجة اللحام.

يساهم موضع اللوحة الصحيح في الحركة المستمرة عبر منطقة العملية الحرجة هذه.

6. التبريد والتفريغ

بعد اللحام، تمر لوحة الدوائر المطبوعة عبر القسم النهائي للجهاز وتغادر الناقل.

طوال هذه المراحل، تساعد أصابع PF08-20 المحاذاة بشكل صحيح في الحفاظ على حركة لوحة الدوائر المطبوعة المتحكم بها.

المشاكل التي تسببها أصابع الناقل البالية

إصبع الناقل صغير نسبيًا مقارنة بآلة اللحام الموجي الكاملة، ولكنه يؤثر بشكل مباشر على نقل لوحة الدوائر المطبوعة.

إذا أصبح الإصبع تالفًا أو في موضع غير صحيح، فقد تظهر المشكلة على شكل حركة غير طبيعية للوحة.

علامات التحذير النموذجية

• تهتز لوحة الدوائر المطبوعة أثناء الحركة.
• دعم اللوحة غير متساوٍ.
• تنحرف حافة اللوحة عن موضع النقل الطبيعي.
• يختلف موضع الإصبع عن الأصابع المجاورة.
• يصدر الناقل ضوضاء ميكانيكية غير عادية.
• يظهر تشقق مرئي على الإصبع.
• يوجد تلوث مفرط بالتدفق.
• تتعثر لوحة الدوائر المطبوعة أثناء التحميل أو التفريغ.
• يصبح ارتفاع اللوحة غير متناسق.

عند حدوث هذه الأعراض، يجب على الفنيين فحص أصابع PF08-20 جنبًا إلى جنب مع نظام سلسلة وسكة الناقل.

يجب تحديد السبب قبل استئناف الإنتاج.

فوائد صيانة إصبع راتنج PF08-20

يجعل استخدام أصابع الناقل القابلة للاستبدال الصيانة أكثر عملية لأنه يمكن تغيير مكونات الاتصال التالفة بشكل فردي.

خصائص الصيانة

يعتمد عمر الخدمة على ظروف الآلة الفعلية ولا ينبغي تقديره فقط بالوقت التقويمي.

يمكن أن يؤثر حجم الإنتاج، وحالة حافة لوحة الدوائر المطبوعة، ونوع التدفق، وتكرار التنظيف، ومحاذاة الناقل، ودرجة الحرارة، وممارسات الصيانة على التآكل.

PF08-20 مقارنة بنماذج الأصابع الأخرى

قد تبدو أصابع ناقل اللحام الموجي المختلفة متشابهة ولكن لا ينبغي اعتبارها قابلة للتبديل تلقائيًا.

يجب تحديد نماذج PF08-20 و PF08-06 و PFW-20L بشكل فردي.

الطريقة الأكثر أمانًا للشراء هي مطابقة الموديل الدقيق المثبت بالفعل على الجهاز.

إذا لم يكن بالإمكان تأكيد الموديل الأصلي، فيجب مقارنة الصور أو العينات المادية قبل الاستبدال.

كيفية اختيار PF08-20 الصحيح

الخطوة 1 - التحقق من الموديل

تأكد من أن الموديل المطلوب هو:

PF08-20

لا تطلب إصبعًا آخر من سلسلة PF لمجرد أن المظهر العام متشابه.

الخطوة 2 - فحص المكون الحالي

قارن:

• شكل الإصبع العام.
• قسم إمساك لوحة الدوائر المطبوعة.
• مظهر التركيب.
• اتجاه التركيب.
• هيكل تثبيت الناقل.
• موضع الاتصال.

الخطوة 3 - تأكيد متطلبات المادة

تأكد من أن المنتج المطلوب هو نوع الراتنج لنظام الناقل المقابل.

يمكن لمعدات اللحام الموجي استخدام مواد وهياكل مختلفة لأصابع الناقل.

الخطوة 4 - تأكيد تكوين الناقل

تحقق من ناقل اللحام الموجي المثبت بدلاً من تحديد الإصبع فقط من خلال الجزء الخارجي للجهاز.

قد تتطلب تكوينات الناقل المختلفة تصميمات أصابع مختلفة.

الخطوة 5 - تقديم صور مرجعية

عند عدم اليقين بشأن التوافق، أرسل صورًا واضحة تُظهر:

• إصبع PF08-20 الحالي.
• عرض أمامي.
• عرض جانبي.
• نقطة التركيب.
• تركيب الناقل.
• أي علامات موديل مرئية.

هذا يساعد على تقليل أخطاء الاستبدال.

توصيات التركيب

قبل الاستبدال، أوقف آلة اللحام الموجي واتبع إجراءات صيانة المعدات والسلامة.

اسمح للأقسام ذات الصلة بالوصول إلى حالة صيانة مناسبة.

قم بإزالة إصبع الناقل التالف وافحص منطقة التركيب المحيطة.

قائمة فحص التركيب

بعد تركيب إصبع PF08-20 الجديد، قارنه بالأصابع المجاورة.

يجب أن تسافر لوحة الدوائر المطبوعة بسلاسة دون تلامس غير طبيعي أو حركة مفرطة.

يجب إكمال اختبار ناقل متحكم به قبل استئناف الإنتاج الكامل.

الصيانة الوقائية

يمكن للصيانة الوقائية إطالة موثوقية الناقل وتحديد مشاكل الأصابع قبل أن تؤثر على الإنتاج.

تشمل الإجراءات الموصى بها:

• فحص أصابع PF08-20 بانتظام.
• تنظيف بقايا التدفق الزائدة.
• فحص الأصابع بحثًا عن تشققات وتشوهات.
• مقارنة ارتفاع الأصابع المجاورة.
• التحقق من شد حركة سلسلة الناقل.
• فحص محاذاة السكة.
• مراقبة حركة لوحة الدوائر المطبوعة أثناء التشغيل.
• استبدال الأصابع البالية بشدة على الفور.

عندما يفشل إصبع واحد بسبب التآكل طويل الأمد، افحص الأصابع المجاورة في نفس الوقت.

قد تكون قد عملت لعدد مماثل من دورات الإنتاج وقد تتطلب الاستبدال قريبًا.

لماذا الاحتفاظ بـ PF08-20 في مخزون قطع الغيار

أصابع الناقل هي مكونات بسيطة نسبيًا، ولكن عدم وجود بديل يمكن أن يؤخر الإنتاج.

يسمح الاحتفاظ بأصابع PF08-20 في المخزون لموظفي الصيانة بالاستجابة بسرعة عند اكتشاف التآكل أو التلف العرضي.

مزايا المخزون

• استجابة صيانة أسرع.
• تقليل البحث الطارئ.
• استبدال وقائي مريح.
• مناسب لصيانة إيقاف تشغيل الآلة المخطط لها.
• يساعد على دعم إنتاج اللحام الموجي المستمر.
• سهل الدمج مع قطع غيار الناقل الأخرى.

قد تحتفظ المصانع التي تشغل عدة آلات لحام موجي بنماذج أصابع مختلفة في مخزون منفصل ومسمى لمنع خلط PF08-20 مع منتجات مماثلة.

أسئلة وأجوبة

1. ما هو استخدام SMIC PF08-20؟

SMIC PF08-20 هو إصبع ناقل راتنج يستخدم في أنظمة نقل لوحات الدوائر المطبوعة لآلات اللحام الموجي المتوافقة. يدعم ويوجه حواف لوحات الدوائر المطبوعة أثناء مرور اللوحات عبر أقسام التدفق والتسخين المسبق واللحام والتبريد والتفريغ.

2. هل PF08-20 إصبع ناقل راتنج؟

نعم. يتم توفير هذا المنتج كـ إصبع ناقل راتنج PF08-20 لتطبيق ناقل اللحام الموجي المقابل. لا يزال يتعين تأكيد الموديل الدقيق وتكوين التركيب قبل الطلب.

3. هل PF08-20 قابل للتبديل مع PF08-06 أو PFW-20L؟

لا ينبغي افتراض أنها قابلة للتبديل. PF08-20 و PF08-06 و PFW-20L هي تسميات موديلات مختلفة. قم بتأكيد الإصبع الحالي وتكوين الناقل والموديل قبل اختيار بديل.

4. متى يجب استبدال أصابع PF08-20؟

يوصى بالاستبدال عندما يُظهر الإصبع تشققات أو تشوهًا أو تآكلًا مفرطًا أو تركيبًا غير محكم أو تلوثًا شديدًا أو دعمًا غير مستقر للوحة الدوائر المطبوعة. افحص أصابع الناقل والسلاسل المجاورة أثناء نفس إجراء الصيانة.

5. ما هي المعلومات التي يجب إرسالها للحصول على عرض أسعار؟

يرجى تقديم موديل PF08-20، والكمية المطلوبة، ومعلومات الآلة أو الناقل، وصور واضحة للمنتج عند توفرها. تساعد هذه التفاصيل في تأكيد إصبع الناقل المطلوب وتقديم عرض أسعار أكثر دقة.

اتصل بنا

هل تحتاج إلى أصابع ناقل لوحة الدوائر المطبوعة من راتنج اللحام الموجي SMIC PF08-20 للاستبدال أو الصيانة؟

أرسل لنا الموديل، والكمية المطلوبة، ومعلومات الآلة، وصور الإصبع الحالي لتأكيد المنتج وعرض الأسعار.

نحن نوفر قطع غيار آلات اللحام الموجي لمصنعي الإلكترونيات، ومصانع EMS، وشركات صيانة المعدات، ومشاريع تجديد الآلات.

يمكن تضمين PF08-20 و PF08-06 و PFW-20L وقطع غيار الناقل الأخرى في استفسار شراء واحد.

أرسل استفسارك اليوم للحصول على السعر، والتوافر، وخيارات الكميات المجمعة، ومعلومات الشحن.
