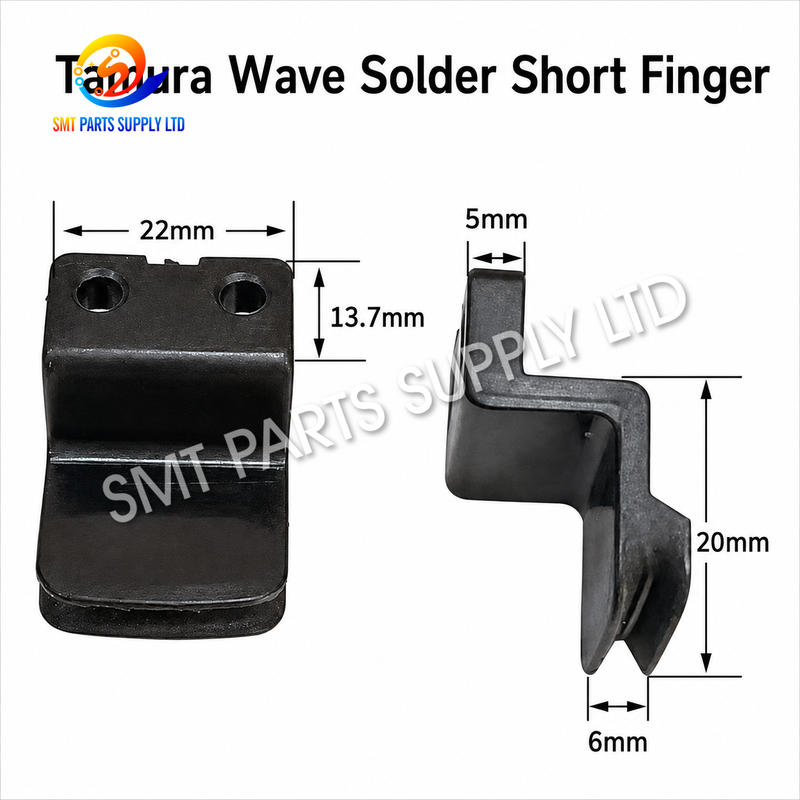

صانع الراتنج القصير لجهاز لحام الأمواج Tamura

الـTAMURA الراتنج القصير الموجة اللحام بطاقة نقالة PCB إصبعهو مكون ميكانيكي بديل يستخدم في أنظمة ناقلات أجهزة لحام الأمواج التامورا المتوافقة. يتم تثبيته على طول سلسلة نقل PCB أو قاطرة ناقلة،هذا الإصبع القصير من الراتنج يلامس حافة لوحة الدوائر المطبوعة ويساعد على الحفاظ على وضع لوحة مستقرة طوال عملية لحام الموجة.

استقرار ناقل PCB مهم أثناء تطبيق التدفق ، والتسخين المسبق ، والتواصل مع موجة اللحام ، والتبريد ، والتفريغ.تعمل أصابع ناقلة متعددة معًا للحفاظ على و توجيه PCB مع السماح للجزء السفلي من اللوحة بالبقاء متاحًا لعملية اللحام.

الـإصبع الراتنج القصيرمناسبة بشكل خاص لاستبدال أصابع الناقلة المتضررة أو المرتدية أو المشقوقة أو المشوهة أو الملوثة أو المفقودة.الحفاظ على جميع أصابع الناقل في مواقع متسقة يساعد على تقليل هزة اللوحة، دعم غير متساو، مقاومة النقل، وحركة PCB العرضية.

بالنسبة لمصانع الإلكترونيات التي تستخدم معدات لحام الأمواج Tamura ، هذا المكون هو قطع غيار صيانة عملية لإصلاح الناقلات والصيانة الوقائية.

المعلومات الرئيسية عن المنتج

السبب لماذا تحتاج أصابع الراتنج القصيرة إلى استبدال

ناقل لحام الموجات يعمل بشكل متكرر خلال إنتاج PCB اليومي.

كل إصبع ناقل يلامس مباشرة حواف لوحات الدوائر التي تمر عبر الآلة. أثناء التشغيل يتم تعريض الإصبع أيضا للحرارة، بقايا التدفق، الاهتزاز،الحمل الميكانيكي المتكرر، وتلوث الإنتاج.

هذه الحالات تؤثر تدريجياً على سطح الإصبع والحالة الميكانيكية.

الأسباب الشائعة للانحلال

إصبع واحد مُرتدي قد لا يوقف الإنتاج على الفور.

ومع ذلك ، إذا كانت العديد من الأصابع لها ارتفاعات أو مواقع اتصال مختلفة ، فقد يصبح PCB غير مستقر عند مرورها عبر آلة اللحام.

لذلك يوصى بالفحص المنتظم قبل أن تتطور مشاكل الناقل إلى انقطاع الإنتاج.

الحل: استعادة دعم ناقل PCB المستقر

استبدال المكونات التالفة بالشيء الصحيحTAMURA إصبع ناقل الراتنج القصيريساعد على استعادة الحالة الميكانيكية لنظام نقل PCB.

يقدم الإصبع نقطة اتصال للحافة المتحكم بها من PCB ويعمل مع الأصابع المجاورة للحفاظ على استقرار اللوحة.

فوائد بديلة

• يساعد على الحفاظ على نقل مستقر لـ PCB.
• يدعم وضع حافة الـ PCB بشكل ثابت.
• يقلل من الحركة الناجمة عن أصابع الناقلة المرتدية.
• يساعد على منع الدعم غير المتساوي لللوح.
• يدعم حركة سلسة من خلال منطقة اللحام
• مناسبة للصيانة الروتينية لحام الموجات
• يسمح باستبدال أصابع متضررة فردية
• يساعد على تقليل فترات توقف الإنتاج المتعلقة بالناقل.

بالنسبة للمصانع التي تعمل على خطوط لحام الموجات المستمرة، فإن إبقاء أصابع الاستبدال في المخزون الاحتياطي يمكن أن يجعل الصيانة أسرع وأكثر قابلية للتنبؤ.

المواصفات

التطبيق

الـإصبع الراتنج القصيرمصممة لنقل الـ PCB في مجموعات محمولات طمورا المتوافقة.

يتم استخدام لحام الموجة على نطاق واسع لتجميع المكونات من خلال الثقب وPCBات التكنولوجيا المختلطة حيث يجب أن تتحرك اللوحات باستمرار من خلال عدة أقسام عملية خاضعة للرقابة.

تطبيقات نموذجية

الصناعات النموذجية

• إلكترونيات السيارات
• إلكترونيات التحكم الصناعي
• الإلكترونيات الاستهلاكية
• تصنيع مصادر الطاقة
• معدات الاتصال
• أجهزة منزلية إلكترونية
• المنتجات المضيئة
• صناعة العقود EMS.
• تجميع المعدات الإلكترونية

يجب اختيار الإصبع وفقًا لتكوين الناقل الفعلي بدلاً من مجرد المظهر الخارجي لآلة لحام الموجات.

كيف يعمل

النظام الناقل يحمل PCBs من خلال آلة لحام الموجات بسرعة وموقع خاضع للسيطرة.

الـإصبع ناقل الراتنج القصيرتعمل كواحدة من نقاط الدعم المادية على طول حافة PCB.

1تحميل الـ PCB

يدخل لوحة الدوائر إلى ناقل لحام الموجات من المعدات المرتفعة أو قسم تحميل الآلة.

أصابع الراتنج المثبتة على اتصال الناقل وتدعم حواف PCB.

2. تحديد موقع الـ PCB

العديد من أصابع الناقل تعمل معا للحفاظ على وضعية ثابتة لللوحة.

الموازنة الصحيحة للأصابع تساعد على تقليل حركة PCB غير الضرورية.

3تطبيق التدفق

الـ (بي سي بي) يمر عبر قسم التدفق

تدعم الأصابع الحواف مع إبقاء الجزء السفلي من PCB متاحًا للعملية.

4. تسخين مسبق

النقل ينقل PCB من خلال منطقة التسخين المسبق.

الدعم المتواصل للمجلس يساعد على الحفاظ على حركة سلسة من خلال هذا القسم الحراري.

5. لحام الموجات

الـ (بي سي بي) يمر فوق موجة اللحام

وضع ناقل ثابت مهم لأن اللوح يجب أن يتحرك من خلال منطقة اللحام دون اهتزاز مفرط أو تحريك غير متوقع.

6التبريد والتفريغ

بعد اللحام ، يستمر اللوحة من خلال التبريد وإلى قسم التفريغ.

أصابع الناقلة تستمر في دعم الـ PCB حتى يخرج من الآلة.

لماذا صناعة الأصابع القصيرة مهمة

يمكن أن تستخدم آلات اللحام الموجية هندسيات أصابع الناقلة المختلفة اعتمادًا على تكوينات السكة الحديدية والسلسلة.

أإصبع الراتنج القصيرلذلك يجب التعامل معها على أنها نوع هيكلي محدد بدلاً من افتراض أنها قابلة للتبادل مع أصابع الناقل الأطول.

تصاميم أصابع مختلفة قد تختلف في:

• الطول الكلي
• موقع اتصال الـ PCB.
• هيكل تركيب
• ملف أصابع
• توجيه التثبيت
• وصلة سلسلة النقل
• الهندسة التي تمسك حافة اللوحة.

لهذا السبب، يجب دائما مقارنة إصبع الناقلة الحالية مع البديل قبل الطلب.

استخدام النوع الهيكلي الصحيح يساعد على الحفاظ على الفراغ المناسب من الناقلة ودعم PCB.

المشاكل الناجمة عن الاصابع المنقلة

على الرغم من أن إصبع الراتنج هو مكون ميكانيكي صغير، إلا أن حالته يمكن أن تؤثر بشكل مباشر على نقل PCB.

علامات تحذير نموذجية

• الـ (بي سي بي) تهتز أثناء التحرك عبر الناقل
• لا يتم دعم حواف اللوحة بالتساوي.
• تغيرات في وضع PCB أثناء النقل.
• إصبع واحد يجلس بشكل مختلف عن الأصابع المجاورة
• تظهر شقوق واضحة على جسم الراتنج
• تصبح سطح الأصابع ملوثة بشدة
• النقل ينتج ضوضاء ميكانيكية غير عادية
• الصيد من PCB أثناء التحميل أو التفريغ.
• تصاعد الإصبع
• ارتفاع اللوحة يصبح غير ثابت

عندما تحدث هذه الأعراض، يجب على الفنيين أن يفحصوا ليس الإصبع فحسب، بل أيضاً سلسلة النقل، وتحديد خط السكك الحديدية، والمكونات المجاورة.

فوائد صيانة أصابع الراتنج

أصابع الراتنج توفر مكون اتصال PCB قابلة للاستبدال داخل ناقل لحام الموجة.

هذا يسمح للفنيين باستبدال المكونات الفردية المرتدية بدلاً من تغيير آلية النقل بالكامل.

خصائص الصيانة

تعتمد عمر الخدمة الفعلي على ساعات تشغيل الجهاز ودرجة الحرارة وظروف التدفق وخصائص PCB وتكرار التنظيف ومواءمة الناقل.

كيف تختار الاصبع القصير من الراتنج

الخطوة 1 تأكيد طلب تامورا

التحقق من أن إصبع الناقل مخصص لآلة لحام الأمواج Tamura.

الخطوة الثانية: تأكيد النوع القصير

تأكد من أن الجزء الحالي يستخدم نفستشكيل الإصبع القصير.

لا تستبدل إصبعًا طويلًا أو مختلف الشكل تلقائيًا بالنسخة القصيرة.

الخطوة الثالثة تأكيد مادة الراتنج

تحقق من أن البديل المطلوب هو:

إصبع ناقل الراتنج

قد تستخدم معدات لحام الموجات مواد أصابع مختلفة اعتمادًا على تصميم الناقل.

الخطوة الرابعة: مقارنة البنية المادية

تحقق من الإصبع الحالي عن:

• الشكل العام
• طول الإصبع.
• التثبيت
• موقع اتصال الـ PCB.
• توجيه التثبيت
• وصلة إلى سلسلة النقل

الخطوة الخامسة: تقدم صور للتأكيد

إذا لم يكن رقم الجزء متاحًا ، فبإمكانك تقديم صور تظهر:

• إصبع كامل موجود
• منظر الأمام.
• منظر جانبي
• قسم التثبيت
• إصبع مثبت على الناقل
• مكونات ناقلة مجاورة.

يمكن أن تكون العينة المادية أو الرسم البياني مفيدة أيضًا عند الحاجة إلى التعرف الدقيق.

توصيات التثبيت

قبل استبدال إصبع الناقل، أوقف الآلة وفقا لإجراءات صيانة المعدات.

تأكد من أن قطاعات النقل والعملية المدفئة في حالة آمنة قبل الخدمة.

قائمة التحقق

بعد استبدالها، قارن إصبع الراتنج القصير الجديد بأصابع مجاورة.

يجب أن يعمل المكون الجديد بحرية دون اتصال بالأجزاء الميكانيكية غير المرتبطة.

اختبار نقل PCB قبل إعادة الجهاز إلى الإنتاج الطبيعي.

توصيات الصيانة الوقائية

الصيانة المنتظمة تساعد على تحديد تدهور إصبع الناقل قبل أن يؤثر على النقل على متن الطائرة.

الممارسات الموصى بها تشمل:

• تفقد أصابعك لتحديد الشقوق والارتداء المفرط
• نظف بقايا التدفق المتراكم
• مقارنة مواقع أصابع مجاورة.
• تفقد حركة سلسلة النقل
• تحقق من التحالف الصحيح للسكك الحديدية
• تحقق من نقاط التثبيت للتأكد من أنها فضفاضة
• مراقبة حركة PCB أثناء الإنتاج.
• استبدل الأصابع المتضررة فوراً.

إذا فشلت إصبع بسبب الاستخدام الطويل، ففحص أصابع الجوار في نفس الوقت لأنها قد تكون قد واجهت ظروف تشغيلية مماثلة.

أصابع الراتنج القصيرة مقابل أصابع الناقل الأخرى

ليس كل إصبع ناقل لحام موجة قابل للتبادل

المواد وحدها ليست كافية لتحديد التوافق.

الـملامح الأصابع، هيكل التثبيت، هندسة اتصال PCB، وتكوين الناقليجب أن يتم التحقق من جميع قبل الشراء.

لماذا تبقي أصابع الراتنج القصيرة في مخزون الاحتياطي

تحتوي ناقلات اللحام الموجية على أصابع متعددة ، وقد تتلف القطع الفردية أثناء الإنتاج أو الصيانة.

الحفاظ على أصابع احتياطية مناسبة متاحة يوفر العديد من المزايا:

• استبدال أسرع عندما يحدث الضرر.
• أقل مصادر الطوارئ.
• صيانة وقائية أسهل
• تقليل خطر توقف الجهاز لفترة طويلة.
• صيانة مريحة أثناء الإغلاق المقرر.
• تحضير أفضل لإنتاج الكريستال المقاس الكبير.

بالنسبة للمصانع التي تعمل على أكثر من خط لحام موجة، يمكن أن يساعد وضع علامات على أنواع الأصابع المختلفة بشكل منفصل في منع التثبيت الخاطئ.

الأسئلة الشائعة

1لماذا تستخدم TAMURA Short Resin Finger؟

يتم استخدامه في أنظمة ناقلات آلة لحام الأمواج التامورا المتوافقة لدعم وتوجيه حواف PCB أثناء تحرك اللوحات من خلال عمليات التدفق والتسخين المسبق والحام الأمواج والتبريد وتفريغها.

2هل هذا الإصبع مصنوع من الراتنج؟

نعم، هذا المنتج محدد كـإصبع ناقل الراتنج القصيريمكن أن تستخدم أنظمة لحام الموجات أيضاً التيتانيوم أو مواد الأصابع الأخرى ، لذلك يجب تأكيد المادة ونوع الهيكل قبل الطلب.

3هل بإمكانهم استبدال أي إصبع من إصبع (تامورا) ؟

لا. يمكن أن تستخدم تكوينات مختلفة من ناقلات Tamura أشكال أصابع مختلفة وهياكل تركيب. يجب أن يتم مطابقة نوع الراتنج القصير مع المكونات الحالية، وتركيب ناقلة، وصورة،العينةأو معلومات بعدية.

4متى يجب استبدال إصبع الناقل؟

قم باستبدال الإصبع عندما يكون مكسوراً أو مشوهاً أو ملبساً أو فضفاضاً أو ملوثاً بشدة أو غير قادر على دعم حافة الـ PCB بشكل ثابت.فحص الأصابع المجاورة ومكونات الناقل في نفس الوقت.

5ما هي المعلومات اللازمة للاقتراح؟

الرجاء تقديممعلومات عن آلة تامورا، ومتطلبات أصابع الراتنج القصيرة، والكمية، وصور أصابع موجودة، والأبعاد أو معلومات عن العينة عند توفرهاهذا يساعد على تأكيد الاستبدال الصحيح قبل الاقتباس.

اتصل بنا

الحاجةأصابع ناقلة الراتنج القصيرة لآلات TAMURA للحام الموجات?

أرسل لنامعلومات عن الجهاز والكمية المطلوبة وصور الأصابع والأبعاد عند توفرهاللتأكيد على المنتج والاقتباس.

نحن نقدم قطع غيار لنقل الحوائط الموجة لمصانع الإلكترونيات، مصنعي EMS، فرق الصيانة، ومشاريع تجديد المعدات.

يمكن الجمع بين أنواع مختلفة من الراتنج وأصابع الناقل في استفسار شراء واحد.

أرسل استفسارك اليوم للحصول على السعر، التوافر، خيارات الكمية، ومعلومات الشحن.
