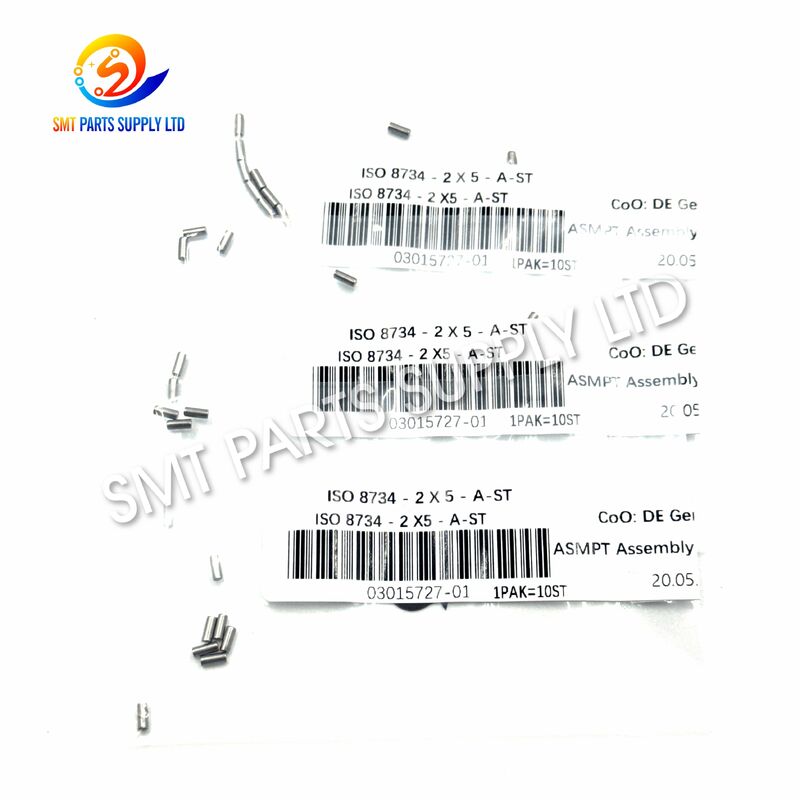

ASMPT Siemens 03015727-01 ISO 8734 2x5mm دبوس وتد دقيق

دبوس تحديد موضع دقيق ASMPT Siemens 03015727-01 ISO 8734 2x5 مم

يوفر دبوس تحديد موضع دقيق ASMPT Siemens 03015727-01 ISO 8734 2x5 مم هو مكون تحديد موضع ميكانيكي مدمج مصمم للمحاذاة الدقيقة والموضع المتكرر داخل تجميعات معدات SMT المتوافقة. تم تصنيعه وفقًا للمبادئ البعدية لـ ISO 8734، يوفر هذا الدبوس الدقيق سطح تحديد موضع أسطواني متحكم فيه للأجزاء المتزاوجة، والأقواس، والأدلة، والأغلفة، وآليات التغذية، وتجميعات الآلات الأخرى التي تتطلب تسجيلًا ميكانيكيًا ثابتًا.

على الرغم من صغر حجمه، يمكن لدبوس التحديد أن يؤثر بشكل كبير على دقة التجميع. عند إزالة مكونات الآلة للفحص أو التنظيف أو الصيانة أو الاستبدال، غالبًا ما يجب استعادة مواضعها النسبية الأصلية بدقة. يساعد الدبوس 03015727-01 في تحديد موضع الأجزاء المتصلة قبل أو أثناء التثبيت، مما يقلل من الحركة الجانبية غير المرغوب فيها ويدعم إعادة التجميع المتسق.

بالنسبة لأقسام صيانة SMT، ومصنعي الإلكترونيات التعاقديين، وموزعي قطع غيار الآلات، فإن الاحتفاظ بدبوس تحديد موضع دقيق صحيح متاحًا يمكن أن يقلل من وقت الصيانة ويقلل من خطر استخدام مثبت عام غير مناسب.

السبب - لماذا تحتاج دبابيس تحديد الموضع الدقيقة إلى الاستبدال

تعمل دبابيس تحديد الموضع الدقيقة عادةً مع فتحات تحديد موضع مصنعة بدقة. أثناء تشغيل الآلة طويل الأمد والصيانة المتكررة، قد تؤثر عدة ظروف على أدائها.

لا ينبغي معاملة البرغي التقليدي تلقائيًا كبديل لدبوس تحديد موضع دقيق. تُستخدم البراغي بشكل أساسي للتثبيت، بينما تُستخدم دبابيس تحديد الموضع بشكل شائع لـ تحديد الموضع والمحاذاة.

عندما يتلف دبوس تحديد الموضع أو يُفقد، قد لا تعود المكونات الميكانيكية المتصلة إلى موضعها المرجعي المصمم. يمكن أن يؤثر ذلك على اتساق التجميع ويجعل تعديل الصيانة أكثر صعوبة.

الحل - استعادة تحديد الموضع الميكانيكي الدقيق

يوفر دبوس التحديد 03015727-01 بحجم 2x5 مم حلاً عمليًا للاستبدال عند صيانة معدات ASMPT Siemens المتوافقة.

يساعد هيكله الأسطواني الدقيق في إنشاء موضع متكرر بين الأجزاء الميكانيكية المتزاوجة قبل تطبيق قوة التثبيت النهائية.

فوائد الصيانة الرئيسية

بالنسبة لفنيي الصيانة، يعد اختيار الدبوس الصحيح بواسطة رقم القطعة، القطر الاسمي، الطول، والمعيار مهمًا بشكل خاص لأن أي اختلاف بسيط في الأبعاد قد يؤثر على الملاءمة.

المواصفات

هام: يجب على المشترين التحقق من تجميع الآلة، ورقم القطعة الأصلي، والملاءمة المطلوبة، وموضع التركيب قبل الطلب.

التطبيق

دبوس التحديد ASMPT Siemens 03015727-01 مخصص لوظائف تحديد الموضع الدقيقة داخل تجميعات الآلات الميكانيكية المتوافقة مع SMT.

قد تشمل التطبيقات النموذجية:

هذا النوع من الدبابيس مفيد بشكل خاص في التجميعات التي يجب أن تحافظ فيها مكونان متصلان على علاقة موضعية ثابتة بعد الإزالة والتركيب المتكرر.

نظرًا لأن موضع التركيب الدقيق قد يختلف وفقًا لتكوين الآلة وإصدار التجميع، يجب استخدام رقم القطعة 03015727-01 كمرجع أساسي عند تأكيد التوافق.

كيف يعمل

يعمل دبوس تحديد الموضع الدقيق بشكل مختلف عن المثبت الملولب العادي.

أثناء التجميع، يتشابك الدبوس الأسطواني مع فتحات مصنعة بدقة في مكونين متزاوجين. يحدد الدبوس موضعهما النسبي بينما توفر البراغي أو المثبتات الأخرى قوة التثبيت.

يمكن تلخيص عملية تحديد الموضع على النحو التالي:

الخطوة 1 - تحديد الموضع

يدخل دبوس التحديد الفتحة المقابلة ويحدد الموضع المرجعي الميكانيكي.

الخطوة 2 - المحاذاة

يتم توجيه المكون المتزاوج إلى موضعه المقصود بالنسبة للمكون الثابت.

الخطوة 3 - التثبيت

يتم تثبيت البراغي أو المثبتات الأخرى للتجميع بعد تحديد موضع التحديد.

الخطوة 4 - التكرار

أثناء الصيانة المستقبلية، يساعد موقع الدبوس التجميع على العودة إلى نفس الموضع المرجعي المصمم تقريبًا.

هذا التقسيم بين تحديد الموضع و التثبيت هو أحد الأسباب التي تجعل دبابيس تحديد الموضع الدقيقة تستخدم على نطاق واسع في الآلات الصناعية.

لماذا ISO 8734 مهم

يرتبط ISO 8734 بالدبابيس الأسطوانية الدقيقة المقواة المستخدمة لتحديد الموضع الميكانيكي الدقيق.

بالنسبة لقطع الغيار، يساعد تحديد المعيار المشترين على التمييز بين دبوس تحديد موضع دقيق وقضيب معدني عادي للأغراض العامة.

مزيج من:

• قطر اسمي 2 مم
• طول اسمي 5 مم
• مواصفات ISO 8734
• رقم قطعة ASMPT Siemens 03015727-01

يوفر مرجعًا شرائيًا أوضح بكثير من الطلب حسب المظهر وحده.

هذا مهم بشكل خاص لأن الدبابيس المختلفة يمكن أن تبدو متطابقة تقريبًا بينما لها أبعاد أو تفاوتات أو مواد أو خصائص ملاءمة مختلفة.

كيفية اختيار دبوس التحديد الصحيح

قبل تقديم طلب، يجب على المشترين تأكيد عدة نقاط.

1. تحقق من رقم القطعة الأصلي

الطريقة الأكثر أمانًا هي التأكد من أن وثائق الصيانة الأصلية أو المكون الذي تمت إزالته يتوافق مع 03015727-01.

2. تأكيد الحجم

لا تختر حسب المظهر البصري فقط. تحقق من كل من قطر 2 مم وطول 5 مم.

3. تأكيد المعيار

إذا كانت مواصفات الآلة تتطلب ISO 8734، فتجنب استبداله بدبوس غير محدد للأغراض العامة.

4. تحقق من فتحة تحديد الموضع

افحص فتحة تحديد الموضع بحثًا عن التآكل المفرط، أو النتوءات، أو التلوث، أو التشوه. قد لا يؤدي استبدال الدبوس وحده إلى حل مشكلة المحاذاة إذا كانت الفتحة المتزاوجة تالفة.

5. أرسل معلومات الآلة عند عدم التأكد

لتأكيد عرض الأسعار بشكل أسرع، قم بتوفير رقم قطعة ASMPT/Siemens، وطراز الآلة، وموضع التركيب، والكمية المطلوبة، وصور واضحة للمكون الأصلي.

توصيات الصيانة والتركيب

لتركيب موثوق، يجب الحفاظ على نظافة أسطح وفتحات تحديد الموضع.

تجنب إجبار دبوس تالف أو بحجم غير صحيح في فتحة تحديد الموضع، حيث يمكن أن يؤدي ذلك إلى تلف المكون المتزاوج. أثناء الإزالة، استخدم أدوات الصيانة المناسبة وتجنب التحميل الجانبي المفرط الذي يمكن أن يثني الدبوس أو يوسع فتحة تحديد الموضع.

قبل إعادة تجميع الآلة:

• تنظيف فتحات تحديد الموضع.
• إزالة الأوساخ والجزيئات الغريبة.
• فحص الدبوس بحثًا عن التشوه.
• تأكيد القطر والطول الصحيحين.
• التحقق من المكون المتزاوج بحثًا عن التآكل غير الطبيعي.
• التركيب وفقًا لإجراء صيانة الآلة.

يجب تخزين المكونات الدقيقة في بيئة نظيفة وجافة لتقليل التلوث قبل التركيب.

أسئلة متكررة

1. ما هو استخدام ASMPT Siemens 03015727-01؟

03015727-01 هو دبوس تحديد موضع دقيق يستخدم بشكل أساسي لتحديد الموضع والمحاذاة الميكانيكية بين المكونات المتوافقة في تجميعات معدات ASMPT Siemens SMT. يساعد في الحفاظ على موضع متكرر أثناء التجميع والصيانة.

2. ما هو حجم 03015727-01؟

الحجم الاسمي هو 2 × 5 مم، مما يعني حوالي 2 مم في القطر و 5 مم في الطول. تشير مواصفات المنتج إلى ISO 8734 لدبابيس تحديد الموضع الأسطوانية الدقيقة.

3. هل يمكن لدبوس معدني عادي بحجم 2x5 مم استبدال هذه القطعة؟

لا يُنصح باختيار بديل بناءً على الأبعاد الاسمية فقط. قد تعتمد تطبيقات تحديد الموضع الدقيقة على التفاوتات البعدية، وخصائص المواد، والملاءمة، والمعايير المطبقة. قم بتأكيد ISO 8734 ورقم القطعة 03015727-01 قبل الاستبدال.

4. كيف يمكنني تأكيد التوافق قبل الطلب؟

يرجى تقديم رقم القطعة الأصلي 03015727-01، وطراز آلة SMT، وموضع التركيب، والكمية المطلوبة، وصورة للدبوس أو التجميع الحالي. تساعد هذه المعلومات في تقليل أخطاء التعريف.

5. لماذا دبوس التحديد مهم إذا كان التجميع يستخدم بالفعل براغي؟

تولد البراغي بشكل أساسي قوة تثبيت، بينما تنشئ دبابيس تحديد الموضع الدقيقة الموقع الميكانيكي. يسمح استخدام كليهما للمكونات المتصلة بالحفاظ على موضع أكثر اتساقًا أثناء التركيب والصيانة المتكررة.

اتصل بنا

هل تحتاج إلى دبابيس تحديد موضع دقيقة ASMPT Siemens 03015727-01 ISO 8734 2x5 مم للصيانة أو مخزون قطع الغيار؟

أرسل لنا رقم القطعة، وطراز الآلة، والكمية المطلوبة، ووجهة التسليم للحصول على عرض أسعار سريع وفحص التوفر. لمتطلبات قطع غيار SMT بالجملة، يمكنك أيضًا إرسال قائمة القطع الكاملة الخاصة بك للحصول على مصادر موحدة.
