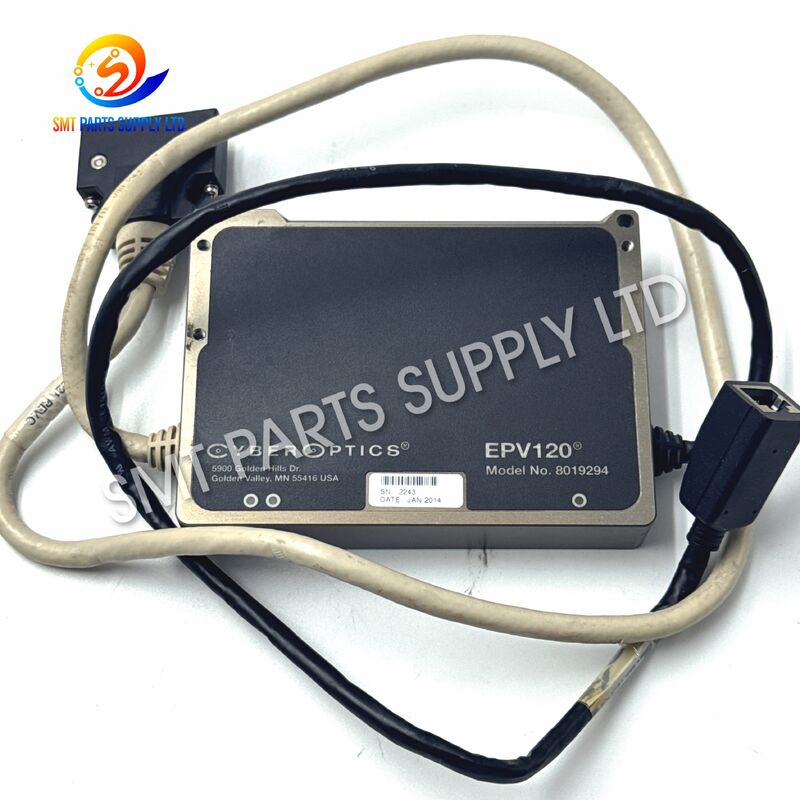

جوكي RX-6 40129657 سايبر أوبتيكس 8019294 EPV120

جوكي RX-6 40129657 سايبر أوبتيكس 8019294 EPV120

الجوكي 40129657 EPV120، كما تم تحديدها من قبلالبصريات السيبرانية 8019294، هي وحدة رؤية متخصصة تستخدم معماكينة وضع JUKI RX-6 SMT. يرتبط نظام EPV بـالتحقق من العملية المضمنة، وهي وظيفة مراقبة العمليات مصممة لالتقاط الصور أثناء عمليات التقاط المكونات ووضعها. توضح وثائق JUKI أنه يمكن تكوين EPV لتصوير نقاط تحديد معينة وإجراء فحوصات لوجود المكونات، بينما تصف المعلومات الفنية RX-6 نظام كاميرا مصغرة مثبتة على الرأس يستخدم للتحقق من العملية في الوقت الفعلي. آسي تك

على عكسLNC120، الذي يقوم بتوسيط المكونات المعتمد على الليزر، ينتمي EPV120 إلى نظام مراقبة المواضع والتحقق من العملية. يعد هذا التمييز مهمًا عند اختيار قطع الغيار لجهاز RX-6. تحدد JUKI LNC120 باعتباره مستشعر التعرف بالليزر، بينما يتم استخدام EPV للتصوير والتحقق من الموضع. جوكي

بالنسبة للمصانع التي تحافظ على خطوط إنتاج RX-6، تساعد وحدة EPV120 المطابقة بشكل صحيح على استعادة القدرة على مراقبة العملية وتدعم استكشاف الأخطاء وإصلاحها بشكل أكثر فعالية في عمليات الالتقاط ومعالجة المكونات وتشوهات الموضع.

سبب

تعمل آلات وضع SMT بشكل مستمر وبسرعة عالية، وتتعرض أنظمة الرؤية والمراقبة المثبتة حول رأس الوضع للحركة المتكررة والاهتزاز والغبار وتغيرات درجة الحرارة ودورات الإنتاج الطويلة.

عندما تصبح الوحدة المرتبطة بـ EPV غير مستقرة أو تالفة، فقد يفقد الجهاز جزءًا من قدرته على التحقق من العملية.

تشمل المواقف الشائعة التي قد تؤدي إلى الفحص أو الاستبدال ما يلي:

يعد EPV مفيدًا بشكل خاص لأن مشكلات تحديد الموضع يمكن أن تحدث على عدة مراحل. قد يفشل أحد المكونات في مغادرة وحدة التغذية بشكل صحيح، أو قد لا يتم تثبيته بشكل آمن بواسطة الفوهة، أو قد يسقط أثناء النقل، أو قد لا يظل في موضعه بشكل صحيح بعد وضعه.

تم تصميم وظيفة RX-6 EPV من JUKI لتوفير معلومات قائمة على الصور حول أحداث الإنتاج هذه، مما يسمح للمشغلين بالحصول على أدلة إضافية عند التحقيق في مشكلات العملية. 51 سمت قوات الدفاع الشعبي

وبالتالي فإن وحدة المراقبة الخاطئة لا تؤثر ببساطة على التقاط الصور. وقد يؤدي أيضًا إلى تقليل كمية معلومات العملية المتاحة لموظفي الصيانة ومراقبة الجودة.

حل

استبدال EPV120 التالف أو غير المستقر بآخر مطابق بشكل صحيح40129657 / سايبر أوبتكس 8019294يمكن أن تساعد الوحدة في استعادة إمكانية التحقق من العملية المضمنة المقصودة لتكوين RX-6 المتوافق. تم توثيق رقم جزء JUKI 40129657 باسم EPV120، بينما تربط مراجع الأجزاء الصناعية نفس التجميع بـ CyberOptics 8019294.

بعد الاستبدال، يجب على الفنيين التأكد من تركيب الوحدة بشكل صحيح، وتوصيلها كهربائيًا، والتعرف عليها بواسطة الجهاز، وتشغيلها باستخدام البرنامج الصحيح وإعدادات الإنتاج.

يمكن تكوين نظام EPV ضمن بيانات إنتاج RX-6 للتحكم في التقاط الصور وما إذا كان يتم إجراء فحص وجود المكونات. تتضمن وثائق الجهاز أوضاع تشغيل EPV قابلة للتحديد بدلاً من التعامل مع الجهاز ككاميرا مستقلة بسيطة. 51 سمت قوات الدفاع الشعبي

لهذا السبب، يجب أن يتضمن الاستبدال عادةً فحص الأجهزة والتحقق الوظيفي.

الشيكات الموصى بها بعد التثبيت

يجب التعامل مع الوحدة كمكون بصري وإلكتروني دقيق. تجنب لمس الأسطح البصرية وقم بحماية الوحدة من التلوث والصدمات الميكانيكية والتفريغ الكهروستاتيكي أثناء التثبيت.

تحديد

المعرفاتEPV120,40129657، والبصريات السيبرانية 8019294ترتبط بمراجع الأجزاء المتوفرة، وتؤكد وثائق RX-6 استخدام EPV كوظيفة للتحقق من العملية.

الفرق بين EPV120 وLNC120

لا ينبغي الخلط بين هذين المكونين RX-6.

تصف JUKI جهاز RX-6 بأنه يستخدم LNC120 لتوسيط الليزر، بينما يستخدم نظام مراقبة الموضع/EPV التصوير للتحقق من أحداث الإنتاج. جوكي

يعد هذا التمييز مهمًا بشكل خاص عندما يقدم العملاء وصفًا فقط مثل "مستشعر RX-6" أو "كاميرا RX-6".

طلب

تم تصميم JUKI EPV120 40129657 للاستخدام في بيئات تجميع SMT التي تعمل بمعدات RX-6 المتوافقة.

تشمل التطبيقات النموذجية ما يلي:

إحدى الفوائد المهمة لصور مراقبة العمليات هي استكشاف الأخطاء وإصلاحها. عند حدوث عيب في الموضع، يمكن لموظفي الإنتاج استخدام معلومات العملية المسجلة للتمييز بين الأسباب المحتملة المختلفة بدلاً من الاعتماد فقط على PCB النهائي.

على سبيل المثال، قد يحتاج المشغل إلى تحديد ما إذا كان أحد المكونات متاحًا قبل الالتقاط، أو ما إذا كان الالتقاط قد حدث بشكل صحيح، أو ما إذا كان قد ظهر موقف غير طبيعي حول مرحلة التنسيب.

تشير الأوصاف الصناعية لنظام RX-6 EPV إلى أن الكاميرات المصغرة المدمجة حول الرأس يمكنها التقاط المراحل قبل وبعد الالتقاط والوضع، مما يوفر بيانات مفيدة لتحليل الفشل وتتبع العملية. فليبHTML5

كيف يعمل

EPV لتقف عليالتحقق من العملية المضمنة. في RX-6، تم دمج النظام في عملية التنسيب بدلاً من العمل كآلة فحص منفصلة.

أثناء التشغيل المبرمج، يمكن للآلة استخدام EPV لالتقاط الصور في نقاط الإنتاج المحددة. تسمح وثائق تشغيل RX-6 الخاصة بـ JUKI بإعدادات EPV على وجه التحديد لتصوير نقاط الموضع وتنفيذ الحكم على وجود المكونات. 51 سمت قوات الدفاع الشعبي

ويمكن تلخيص تسلسل التشغيل العام على النحو التالي:

1. تحضير المكونات

يتحرك رأس الوضع نحو موضع وحدة التغذية المبرمجة لتجميع المكون المطلوب.

1. مراقبة الالتقاط

اعتمادًا على الإنتاج وتكوين EPV، يمكن الحصول على معلومات الصورة حول عملية الالتقاط.

1. نقل المكونات

يقوم الجهاز بنقل المكون نحو موضع وضع PCB المبرمج.

1. مراقبة التنسيب

يلتقط نظام EPV المعلومات المرتبطة بعملية التنسيب.

1. تَحَقّق

يمكن استخدام الصور أو معلومات الفحص للمساعدة في تحديد ما إذا كانت حالة المكون المتوقعة موجودة أم لا.

1. تحليل العملية

عند حدوث خلل في الإنتاج، يمكن لمعلومات EPV المتوفرة أن تساعد الفنيين في تحليل مكان حدوث المشكلة.

توفر هذه العملية لموظفي الصيانة معلومات أكثر من إنذار الآلة البسيط وحده.

ومن المهم أيضًا أن نفهم ذلكلا يحل EPV120 محل توسيط مكون LNC120. تقوم تقنية التعرف على الليزر من JUKI بحساب موضع المكون وزاويته باستخدام القياس بالليزر، بينما يؤدي EPV دورًا مختلفًا في مراقبة العملية. جوكي

كيفية الاختيار

يجب أن يعتمد تحديد قطعة استبدال EPV الصحيحة بشكل أساسي على طراز الماكينة ورقم الجزء الموجود وتحديد الوحدة والتكوين المادي.

1. قم بتأكيد رقم جزء JUKI

تحقق مما إذا تم وضع علامة على الوحدة الحالية:

40129657

لا تختار بديلاً فقط لأنه يبدو مشابهًا.

2. قم بتأكيد نموذج EPV

يؤكد:

EPV120

قد تحتوي أجهزة السلسلة RX على مكونات بصرية واستشعارية متعددة، لذا فإن تسمية النموذج مهمة.

3. قم بتأكيد رقم CyberOptics

عندما يكون ذلك مرئيًا، تحقق مما إذا كانت الوحدة تحمل:

8019294

تربط مراجع الأجزاء المتوفرة CyberOptics 8019294 مع JUKI 40129657 EPV120.

4. قم بتأكيد الجهاز

يرتبط هذا المنتج بـجوكي آر إكس-6منصة. لا يزال يتعين التحقق من تكوين الماكينة قبل الطلب لأن معدات الإنتاج قد يكون لها مواصفات رأس مختلفة أو تعديلات سابقة.

5. لا تخلط بين EPV120 وLNC120

هذه هي واحدة من أهم نقاط الاختيار.

إذا كنت تحتاج40129658 / سايبر أوبتكس 8017990، أنت تشير إلىوحدة التعرف بالليزر LNC120، وليس EPV120 40129657.

6. إرسال الصور قبل الطلب

للحصول على تأكيد أسرع، قم بتوفير:

يمكن أن يؤدي التحديد الصحيح قبل الشحن إلى تقليل تأخير التثبيت وتوقف الإنتاج غير الضروري.

التعليمات

Q1: ما هو استخدام JUKI 40129657 EPV120؟

يرتبط EPV120 بنظام التحقق من العمليات المضمنة RX-6. وهو يدعم المراقبة المستندة إلى الصور حول عمليات التقاط المكونات ووضعها، مما يساعد موظفي الإنتاج على التحقق من وجود المكونات، والاحتفاظ بمعلومات العملية، والتحقيق في تشوهات وضع SMT. 51 سمت قوات الدفاع الشعبي

س2: هل EPV120 هو نفس مستشعر الليزر LNC120؟

رقم EPV120 وLNC120 يؤديان وظائف مختلفة. ويرتبط EPV120 بالتحقق من عملية تحديد الموضع المستندة إلى الصور، في حين أن LNC120 هي وحدة التعرف بالليزر المستخدمة في توسيط المكونات وقياس الموضع. جوكي

Q3: ما هو الجهاز الذي يستخدم JUKI 40129657 EPV120؟

يرتبط 40129657 EPV120 بـماكينة وضع JUKI RX-6 SMT. يجب على العملاء التأكد من ملصق الجزء الموجود وتكوين الماكينة قبل طلب الاستبدال. شكرا جزيلا

س4: هل CyberOptics 8019294 يعادل JUKI 40129657؟

تحديد مراجع الأجزاءالبصريات السيبرانية 8019294معجوكي 40129657 / EPV120. لتأكيد الشراء، قارن الملصق الكامل والوحدة المادية وترتيب الموصل وطراز الماكينة قبل الشحن.

س 5: ما هي المعلومات التي يجب أن أقدمها للاستفسار؟

يرجى تقديم طراز جهازك والكمية المطلوبة ورقم جزء JUKI ورقم CyberOptics وصورة واضحة لملصق وحدة EPV الحالية. وهذا يسمح بتأكيد التوافق وإعداد الأسعار بشكل أسرع.

اتصل بنا

أبحث عن أجوكي RX-6 EPV120 40129657 سايبر أوبتيكس 8019294وحدة الاستبدال؟

من فضلك أرسل لنا الخاص بكطراز الماكينة ورقم الجزء والكمية المطلوبة وصور الوحدة الحالية ووصف الخطأ. يمكن لفريقنا المساعدة في التحقق من المواصفات الصحيحة قبل عرض الأسعار والشحن.

نحن نقوم بتوريد قطع غيار ماكينات SMT لصيانة المعدات، وإصلاح خطوط الإنتاج، ومتطلبات الاستبدال.اتصل بنا اليوم لمعرفة مدى التوفر والاقتباس وتأكيد التوافق.
