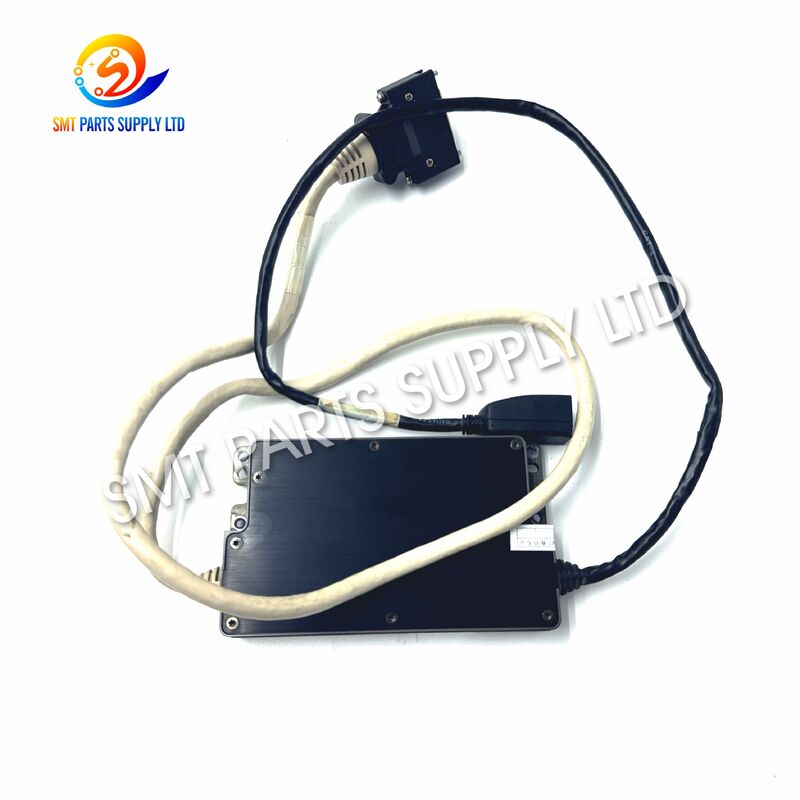

مستشعر الليزر JUKI LNC120 40129658 لمركب RX-6 SMT

مستشعر ليزر JUKI LNC120 40129658 لجهاز التركيب SMT RX-6

إن مستشعر الليزر JUKI LNC120 40129658 هو مكون دقيق للتعرف يستخدم في معدات وضع المكونات SMT المتوافقة من طراز RX-6. يرتبط عادةً بـ CyberOptics 8017990، يدعم LNC120 توسيط المكونات بالليزر أثناء عملية الالتقاط والوضع. بعد التقاط المكون بواسطة فوهة الوضع، يقيس نظام التعرف بالليزر موضعه واتجاه دورانه. يمكن للآلة بعد ذلك حساب التصحيح المطلوب قبل تركيب المكون على لوحة الدوائر المطبوعة. تساعد طريقة التعرف أثناء الطيران هذه في الحفاظ على دورات إنتاج سريعة لأن المكونات القابلة للتطبيق يمكن قياسها أثناء تحرك رأس الوضع. بالنسبة لمصانع SMT التي تشغل معدات سلسلة RX، يعد LNC120 قطعة غيار مهمة للحفاظ على التعرف الموثوق به، والمحاذاة المستقرة للمكونات، وأداء الوضع المتسق.

السبب — لماذا تحدث مشاكل التعرف بالليزر

يعمل مستشعر الليزر باستمرار في بيئة إنتاج SMT متطلبة. بمرور الوقت، يمكن أن يتأثر أداء التعرف بالتلوث، أو مشاكل الموصلات، أو التأثير الميكانيكي، أو تقادم المكونات الإلكترونية، أو المعايرة غير الصحيحة، أو مشاكل أخرى في نظام الوضع.

الأعراض النموذجية تشمل:

عرض الإنتاج

السبب المحتمل

يمكن أن يقلل التشخيص الصحيح من استبدال الأجزاء غير الضروري ووقت التوقف عن الإنتاج.

الحل — استبدال صحيح لصيانة التعرف على RX-6

عندما يؤكد الفحص أن مستشعر الليزر المثبت معيب أو غير مستقر، فإن استبداله بتكوين LNC120 الصحيح يمكن أن يساعد في استعادة عملية التعرف الطبيعية.

لهذا المنتج، معلومات التعريف الرئيسية هي:

التعريف

التفاصيل

المواصفات

المعلمة

المواصفات

تشمل وظائفه الرئيسية:

الوظيفة

الغرض

LNC120 40129658 مناسب لتطبيقات الصيانة والاستبدال في بيئات إنتاج SMT الاحترافية التي تشغل معدات وضع متوافقة.

تشمل التطبيقات النموذجية:

تجميع لوحات الدوائر المطبوعة للإلكترونيات الاستهلاكية

تصنيع إلكترونيات السيارات

• إنتاج لوحات التحكم الصناعية

• تجميع معدات الاتصالات

• تصنيع إلكترونيات LED

• إنتاج لوحات الدوائر المطبوعة لمزودات الطاقة

• تجميع الوحدات الإلكترونية

• تصنيع عقود EMS

• إنتاج SMT عالي التنوع

• خطوط وضع عالية الحجم

• إنه مفيد بشكل خاص للمصانع التي تتطلب دعمًا موثوقًا لقطع الغيار لتقليل وقت التوقف عن العمل الناجم عن مشاكل التعرف على المكونات.

• سيناريوهات الصيانة النموذجية

1. إصلاح خطأ التعرف

قد تشير أخطاء التعرف المتكررة إلى مشكلة في نظام التعرف بالليزر. بعد فحص الفوهات، والمغذيات، والفراغ، والمعلمات، والكابلات، والمعايرة، يمكن تقييم LNC120 كعنصر استبدال محتمل.

2. مخزون قطع الغيار الوقائية

قد تحتفظ المصانع التي تشغل العديد من آلات RX-6 بمكونات التعرف الحرجة في المخزون لتقليل انقطاع الإنتاج عند حدوث أعطال غير متوقعة في الأجهزة.

3. تجديد الآلات المستعملة

عند تجديد آلة من سلسلة RX للإنتاج، قد يتطلب نظام التعرف الفحص واستبدال المكونات قبل عودة الآلة إلى التشغيل العادي.

4. استعادة خط الإنتاج

يمكن لمستشعر استبدال متوافق أن يساعد فرق الصيانة في استعادة تشغيل الآلة عندما يتم تأكيد عطل الوحدة الأصلية.

5. تحسين استقرار التعرف

يمكن أن يساعد استبدال وحدة ليزر تالفة أو غير مستقرة في استعادة التعرف المتسق للمكونات عندما ينشأ الخطأ من المستشعر نفسه.

كيف يعمل

يعمل LNC120 أثناء دورة معالجة المكونات لرأس الوضع.

الخطوة 1 — التقاط المكون

تلتقط فوهة الوضع مكونًا من المغذي، أو الدرج، أو وحدة إمداد مكونات أخرى.

الخطوة 2 — المسح بالليزر

يمر المكون عبر منطقة التعرف بالليزر أثناء تحرك رأس الوضع.

الخطوة 3 — القياس

يقيس نظام الليزر شكل المكون ويحدد موضعه النسبي.

الخطوة 4 — حساب الدوران

يحدد نظام التعرف الانحراف الزاوي عن الاتجاه المبرمج.

الخطوة 5 — تصحيح الموضع

يحسب نظام التحكم في الآلة التصحيح المطلوب للمحور X و Y والدوران.

الخطوة 6 — وضع المكون

بعد التصحيح، يتم تركيب المكون في موضع لوحة الدوائر المطبوعة المبرمج.

تدعم هذه العملية التعرف الفعال دون الحاجة إلى حركة غير ضرورية إلى محطة تعرف منفصلة لكل مكون متوافق.

لماذا التعرف أثناء الطيران مهم

يتطلب إنتاج SMT الحديث السرعة والدقة.

يدعم LNC120 التعرف أثناء حركة الرأس، مما يساعد الآلة على دمج قياس المكونات مع دورة الالتقاط والوضع العادية.

يوفر هذا العديد من مزايا الإنتاج:

الميزة

فائدة الإنتاج

تستخدم أجيال آلات JUKI المختلفة تجميعات تعرف ليزر مختلفة. الأسماء المتشابهة أو الأغلفة المتشابهة لا تعني أن المستشعرات قابلة للتبديل.

الطراز

رقم الجزء

، يجب على المشترين اختيار LNC120 وفقًا لرقم الجزء الأصلي بدلاً من اختيار مستشعر آخر فقط لأن مظهره يبدو مشابهًا.8017990البند

LNC120

يمكن أن يمنع الاختيار الصحيح للمستشعر مشاكل التركيب ووقت التوقف غير الضروري للآلة.

1. تأكيد طراز الآلة

أولاً، قم بتأكيد طراز آلة الوضع الدقيق.

لهذا المنتج، التطبيق الأساسي هو

JUKI RX-6

.لا تطلب مستشعر ليزر فقط لأن المعدات تستخدم تقنية وضع JUKI.2. تأكيد رقم الجزء

تحقق من الملصق الموجود على الوحدة الحالية.

رقم الجزء المستهدف لهذا المنتج هو:

40129658 / 401-29658

3. تأكيد طراز المستشعر

يجب أن يتوافق طراز المستشعر مع:

LNC120

لا تستبدل تلقائيًا بـ LNC60 أو LNC120-8 أو EPV120 أو أي تجميع ليزر آخر.

40129658

تحقق من كمية الموصل، وموضع الموصل، وترتيب الكابل، والواجهة المادية.

5. مقارنة هيكل التركيب

يجب أن تتطابق نقاط التركيب وتكوين الغلاف مع التجميع الأصلي.

6. تقديم صور قبل الطلب

لتأكيد التوافق بشكل أسرع، أرسل صورًا واضحة لـ:

ملصق المنتج الأصلي

غلاف المستشعر

• الموصلات

• جانب التركيب

• لوحة اسم الآلة إذا لزم الأمر

• معلومات الاستعلام الموصى بها

• يوفر تقديم معلومات كاملة وقت التأكيد ويقلل من أخطاء الطلب.

المعلومات المطلوبة

مثال

قبل التركيب:

افصل طاقة الآلة وفقًا لإجراءات الصيانة.

استخدم حماية ESD المناسبة.

• أكد رقم الجزء مرة أخرى.

• تحقق من الموصلات بحثًا عن تلف مادي.

• حافظ على نظافة منطقة المستشعر.

• تجنب لمس الأسطح البصرية.

• افحص منطقة التركيب قبل تركيب المستشعر.

• بعد الاستبدال، يجب فحص الآلة وفقًا لإجراء الخدمة المطبق.

• قد يشمل الاختبار:

تأكيد اتصال المستشعر

فحص وظيفة التعرف

• اختبار الالتقاط

• اختبار التعرف على المكونات

• التحقق من المعايرة

• اختبار الوضع

• التحقق من دورة الإنتاج المتكررة

• لا تقم بتغيير معلمات الآلة بدون وثائق فنية مناسبة.

• مرجع استكشاف الأخطاء وإصلاحها

المشكلة

الفحص الأول

س 1: ما هو الغرض الرئيسي من LNC120 40129658؟

يقوم LNC120 بالتعرف على المكونات بالليزر وتوسيطها في معدات الوضع المتوافقة. يقيس موضع المكون ودورانه حتى تتمكن الآلة من تطبيق التصحيحات قبل تركيب الجزء على لوحة الدوائر المطبوعة.

س 2: هل 40129658 مناسب لـ JUKI RX-6؟

نعم. يرتبط رقم الجزء 40129658 بنظام التعرف بالليزر LNC120 المستخدم لتطبيقات RX-6. يجب على المشترين مع ذلك التحقق من تكوين الآلة الأصلي وملصق المستشعر قبل الطلب.

س 3: هل يمكن لـ LNC120 استبدال LNC60 مباشرة؟

لا ينبغي افتراض استبدال مباشر. يرتبط LNC120 و LNC60 بأجيال مختلفة من الآلات وأرقام أجزاء مختلفة. اتبع دائمًا مواصفات المعدات الأصلية عند اختيار بديل.

س 4: ماذا يجب أن أتحقق منه قبل الشراء؟

تأكد من طراز الآلة، وطراز المستشعر، ورقم الجزء، ورقم المرجع، والموصلات، وهيكل التركيب، والملصق الأصلي. يوصى بشدة بتقديم صور واضحة للتحقق من التوافق.

س 5: هل تتطلب الآلة فحصًا بعد استبدال LNC120؟

نعم. بعد التركيب، يجب فحص عملية التعرف، والاتصال، والمعايرة، وأداء الالتقاط، ونتائج الوضع وفقًا لإجراء صيانة الآلة ذي الصلة.

اتصل بنا

هل تبحث عن

مستشعر ليزر JUKI RX-6 LNC120 40129658

لإصلاح الآلة، أو مخزون قطع الغيار، أو صيانة خط الإنتاج؟يرجى إرسال المعلومات التالية إلينا:طراز الآلة

رقم الجزء

• طراز المستشعر

• رقم مرجع CyberOptics

• الكمية المطلوبة

• الشرط المطلوب

• صور المستشعر الأصلي

• صور الملصق والموصل

• يمكننا المساعدة في التحقق من تكوين المنتج قبل تقديم عرض الأسعار ومساعدتك في اختيار قطعة غيار آلة SMT الصحيحة.

• أرسل رقم الجزء والكمية المطلوبة للتحقق من التوفر والتوافق وعرض الأسعار.
