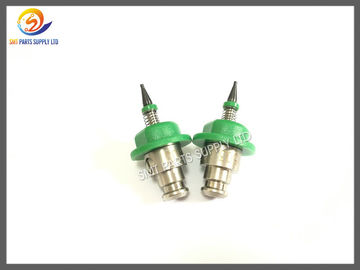

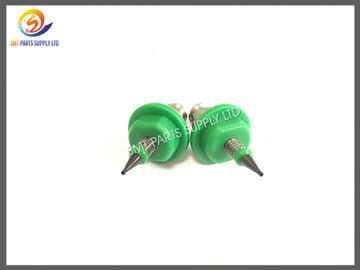

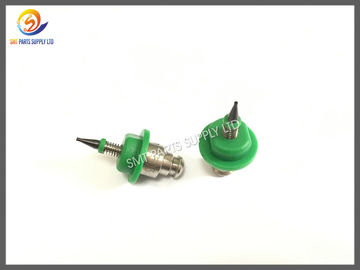

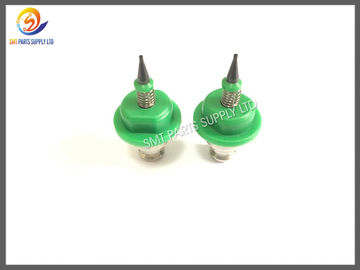

JUKI 503 40001341 SMT فوهة 1.0mm × 0.6mm المعدن الدقيق لKE اختيار ووضع آلة

JUKI 503 40001341 SMT Pick and Place Nozzle عبارة عن فوهة وضع دقيقة تستخدم لالتقاط المكونات ونقلها وتركيبها في خطوط إنتاج SMT الآلية. يتم تطبيقه بشكل شائع على سلسلة JUKI KE، وسلسلة FX، وسلسلة JX من آلات الالتقاط والوضع للتعامل مع مكونات الرقائق الصغيرة مع شفط فراغي ثابت وتحكم دقيق في الموضع. تم تصميم الفوهة بقطر خارجي 1.0 مم وقطر داخلي 0.6 مم، مما يجعلها مناسبة للمكونات الإلكترونية المدمجة المستخدمة في تجميع PCB وإنتاج LED والإلكترونيات الاستهلاكية ومعدات الاتصالات وإلكترونيات السيارات ولوحات التحكم الصناعية.

بالنسبة لمصانع SMT، تعتبر الفوهة جزءًا صغيرًا ولكنها تؤثر بشكل مباشر على معدل الالتقاط ودقة الوضع وسرعة الإنتاج وجودة ثنائي الفينيل متعدد الكلور النهائية. قد تؤدي الفوهة البالية أو المسدودة أو غير المناسبة إلى فقدان المكونات، ووضع الإزاحة، وتشويه القبور، وإنذار الفراغ، وانخفاض الإنتاجية، وتوقف الماكينة عن العمل. يساعد اختيار فوهة JUKI 503 الصحيحة خط الإنتاج في الحفاظ على أداء تركيب مستقر وتقليل إعادة العمل وتحسين الكفاءة الإجمالية للمعدات.

في إنتاج SMT، تعمل فوهة الوضع بسرعة عالية لساعات طويلة. أثناء كل دورة تركيب، تتصل الفوهة بالمكونات، وتطبق الشفط الفراغي، وتتحرك بسرعة عالية وتطلق المكونات على معجون اللحام أو منصات ثنائي الفينيل متعدد الكلور. بسبب الاستخدام المستمر، يعد تآكل الفوهة وانخفاض الأداء من المشكلات الشائعة جدًا في ورش الإنتاج.

عندما يتم سد فتحة الفوهة بسبب الغبار أو معجون اللحام أو بقايا المكونات أو رذاذ الزيت، يصبح مستوى الفراغ غير مستقر. عند تآكل طرف الفوهة أو خدشه، قد لا تكون المكونات مسطحة. عندما يكون جسم الفوهة منحنيًا أو غير متحد المركز، قد تكتشف آلة التثبيت سوء الالتقاط أو تتسبب في تركيب غير دقيق. عند استخدام نموذج فوهة خاطئ، قد يكون المكون صغيرًا جدًا أو كبيرًا جدًا بالنسبة لمنطقة الشفط، مما يتسبب في سقوط الأجزاء أو عدم المحاذاة أو انخفاض الإنتاجية.

تلاحظ العديد من مصانع SMT مشاكل الفوهة فقط بعد أن تعطي الماكينة إنذارًا أو بعد أن يجد فحص AOI عيوبًا متكررة. ومع ذلك، يجب فحص حالة الفوهة بانتظام لأنها واحدة من أهم الأجزاء المستهلكة لجودة الوضع.

يعد استخدام فوهة JUKI 503 40001341 الصحيحة حلاً فعالاً لتحسين ثبات الالتقاط واتساق الموضع. حجم الفوهة 503 مناسب للعديد من مكونات SMD الصغيرة المستخدمة بشكل شائع في تجميع PCB القياسي. يساعد هيكل الشفط الدقيق الخاص بها الماكينة على التقاط المكونات بسلاسة من وحدات التغذية، والاحتفاظ بها بشكل آمن أثناء الحركة وتحريرها بدقة في موضع الموضع المستهدف.

بالنسبة للمصانع التي تستخدم ماكينات JUKI KE، أو FX، أو JX، فإن الاحتفاظ بما يكفي من فوهات JUKI 503 في المخزون يمكن أن يقلل من وقت التوقف عن العمل في حالات الطوارئ. عند تلف الفوهة أو انسدادها، يمكن للمهندسين استبدالها بسرعة بدلاً من انتظار قطع الغيار. وهذا مهم بشكل خاص لخطوط الإنتاج التي تتطلب تغييرًا متكررًا للنموذج ومهام التركيب عالية السرعة وجداول التسليم الصارمة.

يدعم إمداد فوهة JUKI 503 احتياجات الشراء المختلفة، بما في ذلك خيارات الاستبدال الأصلية الجديدة والأصلية المستخدمة وعالية الجودة وفقًا لحالة المخزون وميزانية العميل. يمكن فحص كل فوهة قبل الشحن لمساعدة العملاء على الحصول على أجزاء مستقرة ونظيفة وجاهزة للاستخدام.

تُستخدم فوهة JUKI 503 SMT على نطاق واسع في خطوط تجميع SMT PCB حيث يجب التقاط المكونات الإلكترونية الصغيرة من مغذيات الأشرطة ووضعها على لوحات الدوائر المطبوعة. إنها مناسبة للمصانع التي تنتج الإلكترونيات الاستهلاكية، ولوحات الإضاءة LED، ولوحات إمداد الطاقة، ووحدات الاتصالات، ولوحات التحكم في السيارات، وأجهزة التحكم الصناعية، واللوحات الإلكترونية الطبية وغيرها من المنتجات الإلكترونية الدقيقة.

في خط SMT القياسي، تتلقى آلة التنسيب بيانات المكونات من برنامج الإنتاج. تقدم وحدة التغذية المكون، ويتحرك رأس الوضع إلى موضع الالتقاط، وتقوم الفوهة بتطبيق التفريغ لرفع المكون. بعد تصحيح الرؤية وتعديل الموضع، تقوم الفوهة بوضع المكون على لوحة PCB بدقة. لذلك، يجب أن تتمتع الفوهة بأداء تفريغ ثابت وحجم صحيح ومسار شفط نظيف وحالة ميكانيكية جيدة.

تعتبر فوهة JUKI 503 مفيدة بشكل خاص لخطوط الإنتاج التي تتطلب وضعًا ثابتًا لمكونات الرقائق الأصغر حجمًا. بالنسبة للمصانع التي تقوم بتشغيل العديد من ماكينات JUKI، فإن تخزين هذه الفوهة يساعد فرق الصيانة على الاستجابة بسرعة لاحتياجات الإنتاج.

تعمل فوهة JUKI 503 من خلال الشفط الفراغي والحركة الميكانيكية. أثناء التشغيل، يقوم رأس وضع SMT بتحريك الفوهة إلى موضع التقاط وحدة التغذية. يخلق نظام التفريغ ضغطًا سلبيًا داخل مسار هواء الفوهة. عندما يلامس طرف الفوهة سطح المكون، فإن الفراغ يحمل المكون بقوة.

بعد الالتقاط، يقوم رأس الوضع بتحريك المكون من خلال نظام رؤية الماكينة. يتحقق النظام من زاوية المكون وموضعه والإزاحة المحتملة. تقوم الآلة بعد ذلك بتصحيح تنسيق الموضع وتحريك الفوهة إلى موضع PCB. عندما تصل الفوهة إلى الموقع الصحيح، يتم تحرير الفراغ ويتم وضع المكون على معجون اللحام أو لوحة PCB.

يجب أن تحافظ الفوهة الجيدة على استقرار الفراغ أثناء الحركة عالية السرعة. إذا كانت الفوهة مسدودة أو متآكلة أو تالفة، فقد تصبح قيمة التفريغ غير مستقرة وقد يتحرك المكون أو ينخفض. هذا هو السبب في أن فحص الفوهة وتنظيفها واستبدالها بشكل منتظم أمر مهم جدًا لجودة إنتاج SMT.

يعد اختيار الفوهة الصحيحة أمرًا مهمًا لجودة إنتاج SMT. قبل شراء فوهة JUKI 503، يجب على العملاء التأكد من طراز الماكينة، ونموذج الفوهة، ورقم الجزء، وحجم المكون، وتطبيق الإنتاج والحالة المطلوبة. تعمل الفوهة الصحيحة على تحسين معدل الالتقاط، في حين أن الفوهة غير الصحيحة قد تسبب إنذارًا متكررًا للماكينة وعيبًا في موضعها.

بالنسبة لآلات JUKI، يجب التحقق من طراز الفوهة ورقم الجزء وفقًا لدليل الماكينة أو تكوين محطة الفوهة أو علامة الفوهة القديمة. إذا كانت الفوهة القديمة متاحة، فيمكن للعملاء إرسال الصور للتأكيد. يوصى أيضًا بالتأكد مما إذا كان خط الإنتاج يحتاج إلى قطع غيار أصلية جديدة أو أصلية مستعملة أو بديلة. الأجزاء الجديدة الأصلية مناسبة لمتطلبات الإنتاج الصارمة. الأجزاء الأصلية المستخدمة مناسبة للتحكم في التكاليف والصيانة. تعتبر الفوهات البديلة مناسبة للعملاء الذين يحتاجون إلى قطع غيار اقتصادية ذات أداء أساسي مستقر.

لدعم الإنتاج المستقر، يجب فحص كل فوهة JUKI 503 بعناية قبل الشحن. قد تتضمن عملية الفحص تأكيد النموذج، وفحص المظهر، وفحص طرف الفوهة، وفحص مسار الهواء، وفحص التعبئة. بالنسبة للأجزاء المستعملة، يجب التأكد من حالتها بشكل واضح قبل الشحن. بالنسبة لقطع الغيار، يجب التحقق من الأبعاد والملاءمة الأساسية وفقًا لمعايير المخزون الفعلية.

يعد التغليف الجيد مهمًا أيضًا لأن فوهات SMT عبارة عن أجزاء صغيرة دقيقة. يجب حماية طرف الفوهة من الاصطدام والانحناء والغبار أثناء النقل. يمكن أن تساعد الحقيبة المضادة للكهرباء الساكنة والصندوق البلاستيكي الصغير والحماية الرغوية والتعبئة الكرتونية في تقليل تلف الشحن.

يمكن للصيانة المنتظمة إطالة عمر خدمة الفوهة وتحسين استقرار خط SMT. يجب على المشغلين تنظيف الفوهات باستخدام الأدوات المناسبة وتجنب استخدام الأجسام المعدنية الصلبة التي قد تلحق الضرر بطرف الفوهة. يجب أن يتم تنظيف مسار الهواء بعناية لمنع الانسداد. يجب تخزين الفوهات في صندوق نظيف وفصلها حسب النموذج لتجنب الخلط.

أثناء الإنتاج، إذا تسبب نفس موضع الفوهة بشكل متكرر في حدوث أخطاء في الالتقاط، فيجب على المهندس التحقق مما إذا كانت الفوهة مسدودة أو متآكلة أو مثنية أو مثبتة بشكل غير صحيح. إذا لم يتمكن التنظيف من حل المشكلة، فيجب استبدال الفوهة على الفور. يعد الاحتفاظ بالفوهات الاحتياطية في المخزون طريقة بسيطة ولكنها فعالة لتقليل وقت توقف الماكينة عن العمل.

نحن نقدم تعبئة آمنة لفوهة JUKI 503 SMT لدعم الشحن الدولي. الأجزاء الدقيقة الصغيرة مزودة بحماية مضادة للكهرباء الساكنة وتوسيد إضافي عند الحاجة. بالنسبة للطلبات العاجلة، يمكن ترتيب التسليم السريع عن طريق DHL أو FedEx أو UPS أو وكيل شحن العملاء. بالنسبة لأوامر الدفعات، يمكن ترتيب تعبئة الكرتون أو التعبئة المخصصة وفقًا لمتطلبات العملاء.

نحن نركز على توريد قطع غيار ماكينات SMT وندعم العملاء من خلال عرض أسعار سريع وتأكيد النموذج والمخزون الجاهز والتسليم الدولي. بالنسبة لمشتري قطع غيار SMT، يعد تأكيد النموذج الصحيح أمرًا مهمًا للغاية. يمكن لفريقنا مساعدة العملاء على التحقق من طراز المنتج ورقم القطعة وتطبيق الآلة قبل الطلب، مما يقلل من مخاطر الشراء الخاطئة.

نحن نقوم بتوريد فوهات SMT، والمغذيات، والمحركات، والمحركات، واللوحات، وأجهزة الاستشعار، والصمامات، والأسطوانات، والأحزمة، والكاميرات، وقطع غيار ماكينات SMT الأخرى للعلامات التجارية الكبرى. سواء كان العملاء بحاجة إلى قطعة واحدة للإصلاح العاجل أو مخزون دفعة للصيانة، يمكننا تقديم دعم مرن.

A1: رقم الجزء المشترك هو 40001341. ويمكن أيضًا البحث عنه بأرقام بديلة مثل E36027290A0 أو E3602-729-0A0، اعتمادًا على كتالوج العملاء أو قائمة قطع غيار الماكينة.

A2: تُستخدم فوهة JUKI 503 بشكل شائع في آلات وضع SMT من سلسلة JUKI KE وسلسلة FX وJX. يرجى تأكيد طراز جهازك وعلامة الفوهة القديمة قبل تقديم الطلب.

A3: المواصفات الشائعة لفوهة JUKI 503 هي 1.0 مم × 0.6 مم. يتم استخدامه لالتقاط مكونات SMD صغيرة مختارة ووضعها بدقة في إنتاج SMT.

ج4: نعم، قد تتوفر خيارات استبدال أصلية جديدة ومستعملة وعالية الجودة وفقًا للمخزون. يمكن للعملاء الاختيار وفقًا لمتطلبات الإنتاج والميزانية وضرورة التسليم.

A5: يرجى تقديم طراز الماكينة أو طراز الفوهة أو رقم الجزء أو صور واضحة للفوهة القديمة. يمكننا المساعدة في تأكيد التوافق والتوصية بفوهة JUKI المناسبة قبل الشحن.
