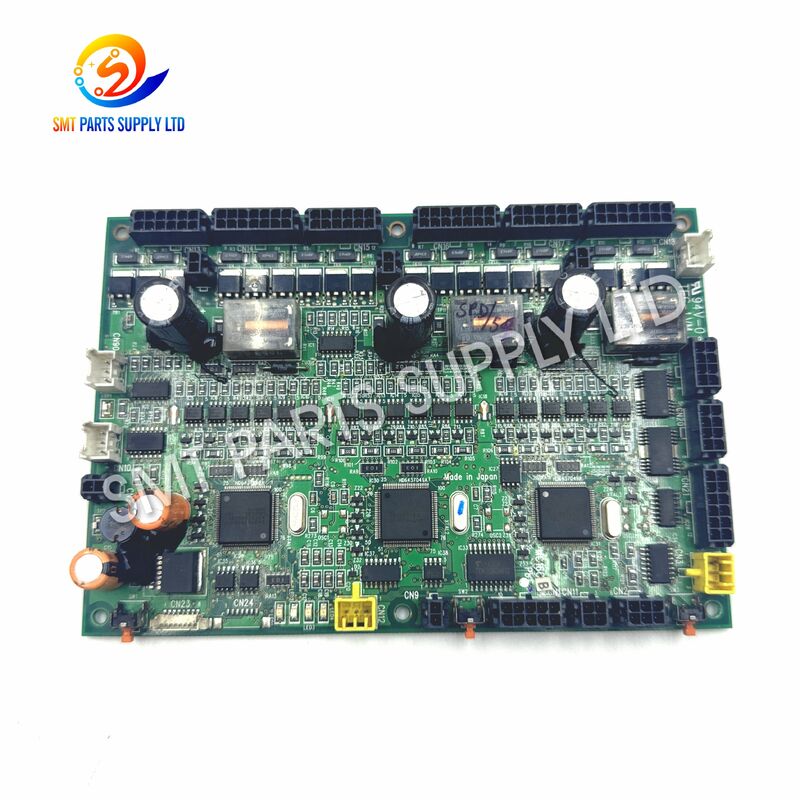

لوحة التحكم في رأس SMT من Panasonic KXFE00GXA00 MC16CB-4 لجمعية CM402 و CM602 PCB الصناعية

باناسونيك KXFE00GXA00 MC16CB-4 SMT لوحة تحكم الرأس CM402 CM602 N610090171AA T1910008

لوحة التحكم الرئيسية KXFE00GXA00 N610090171AA MC16CB-4 SMT هي وحدة إلكترونية متخصصة تستخدم في معدات التثبيت السطحية المتوافقة CM402 وCM602. يتم تثبيته داخل بنية التحكم في الماكينة لدعم الاتصالات ومعالجة الإشارات والتنسيق التشغيلي وملاحظات الحالة المتعلقة بمجموعة رأس الموضع.

قد تحمل هذه اللوحة أيضًا T1910008 كتعريف إضافي أو علامة إنتاج. نظرًا لأن آلات SMT يمكن أن تحتوي على تكوينات رأس مختلفة، ومراجعات كهربائية، وترتيبات الموصلات، وإصدارات البرامج، ومواصفات سنة الإنتاج، يجب على المشترين التحقق من جميع الملصقات المرئية وتفاصيل اللوحة قبل تقديم الطلب.

المنتج مناسب لمصانع SMT وشركات صيانة المعدات وشركات تصنيع الإلكترونيات التعاقدية وشركات إعادة بناء الآلات وموزعي قطع الغيار الذين يحتاجون إلى لوحة تحكم رأس PCB بديلة CM402 أو لوحة تحكم رأس CM602. قد تتوفر خيارات توريد جديدة أو مستعملة تم اختبارها أو تم تجديدها بشكل احترافي وفقًا للمخزون والاقتباس.

للحصول على مطابقة دقيقة، يُنصح العملاء بتقديم رقم الجزء الكامل، وطراز الماكينة، ونوع الرأس، وصور اللوحة، وتخطيط الموصل، ومعلومات الخطأ الموجودة. تساعد عملية التحقق هذه على تقليل الطلبات غير الصحيحة وتأخير التثبيت ووقت توقف الإنتاج الذي يمكن تجنبه.

قد تحتاج لوحة التحكم في الرأس إلى إجراء فحص أو استبدال عندما تصاب ماكينة الوضع بأخطاء متقطعة أو دائمة متعلقة بالرأس. ومع ذلك، فإن إنذار الآلة لا يعني دائمًا أن لوحة PCB هي المكون التالف الوحيد. يجب فحص دائرة التحكم بالرأس الكاملة قبل الاستبدال.

قد ترتبط اللوحة المعيبة أو غير المستقرة بواحد أو أكثر من ظروف التشغيل التالية:

• لا يتم تهيئة رأس الموضع بشكل طبيعي.
• يعرض الجهاز إنذار اتصال الرأس.
• وظيفة رأس واحدة تستجيب بشكل متقطع.
• لا يمكن قراءة أجهزة الاستشعار المتعلقة بالرأس بشكل صحيح.
• تتوقف الآلة أثناء التقاط المكونات أو وضعها.
• تصبح حركة الرأس غير متاحة بعد بدء التشغيل.
• يعود نفس الإنذار بعد فحص الكابلات وأجهزة الاستشعار.
• تعمل الآلة بشكل طبيعي عند تركيب لوحة معروفة الجودة.
• يصبح الإنتاج غير مستقر بعد ارتفاع درجة حرارة الآلة.
• لا يمكن للوحدة الرئيسية إكمال تسلسل التهيئة القياسي الخاص بها.

يجب استخدام هذه الأعراض فقط كمراجع الصيانة. يجب أيضًا فحص محركات المؤازرة والمحركات وأجهزة الاستشعار والصمامات وأجهزة التشفير والكابلات والموصلات ووحدات الطاقة والتجمعات الميكانيكية ومعلمات الماكينة.

يمكن أن يساعد استبدال اللوحة المشتبه بها بلوحة التحكم الرئيسية KXFE00GXA00 N610090171AA MC16CB-4 المطابقة بشكل صحيح والمختبرة بشكل صحيح في استعادة دائرة التحكم المتأثرة بعد فحص الأسباب المحتملة الأخرى.

• استعادة اتصالات التحكم في الرأس.
• استعادة التهيئة العادية للجهاز.
• تقليل توقفات الإنتاج المتكررة المرتبطة بالرأس.
• تحسين استقرار تشغيل الرأس.
• صيانة أسرع مقارنة بالإصلاح غير المنضبط على مستوى المكونات.
• تقليل وقت التوقف الممتد لخط SMT.
• تحسين جاهزية قطع الغيار لمعدات الإنتاج القديمة.
• تخطيط صيانة أكثر قابلية للتنبؤ به.

لا ينبغي تقديم اللوحة كحل مضمون لكل إنذار للرأس. يظل التشخيص الصحيح للأخطاء ومطابقة أرقام الأجزاء أمرًا ضروريًا.

يمكن أن تختلف القيم الكهربائية وأبعاد ثنائي الفينيل متعدد الكلور وإصدارات البرامج الثابتة وتعريفات الموصل ومعلمات الجهاز حسب مراجعة اللوحة وتكوين المعدات. لا ينبغي افتراض هذه التفاصيل من طراز الآلة وحده.

قبل الطلب، قارن اللوحة البديلة باللوحة الموجودة باستخدام:

• رقم الجزء الكامل.
• نموذج المجلس.
• المراجعة المطبوعة.
• الباركود أو التسمية التسلسلية.
• كمية الموصل
• موقف الموصل.
• تخطيط المكون.
• موضع فتحة التركيب.
• نموذج الآلة.
• تكوين رأس التنسيب.
• سنة إنتاج المعدات.
• البرنامج الحالي وإصدار المعلمة.

تم تصميم لوحة KXFE00GXA00 N610090171AA MC16CB-4 للاستخدام في معدات وضع SMT المتوافقة حيث يلزم وجود PCB للتحكم في الرأس المطابق.

• مصانع تصنيع الإلكترونيات SMT.
• مقدمي خدمات تصنيع الإلكترونيات.
• شركات تجميع ثنائي الفينيل متعدد الكلور.
• الشركات المصنعة لإلكترونيات السيارات.
• مصنعي الالكترونيات الاستهلاكية.
• منتجي معدات التحكم الصناعية.
• مصانع تجميع الإضاءة LED.
• الشركات المصنعة لمعدات الاتصالات.
• شركات إنتاج الإلكترونيات الطبية.
• شركات تصليح ماكينات SMT .
• تجار معدات SMT المستعملة.
• موزعو قطع الغيار الصناعية.
• مقاولو الصيانة بالخارج.
• الأقسام الهندسية للمصانع.

قد تحتفظ المصانع التي تقوم بتشغيل عدة ماكينات وضع CM402 أو CM602 بلوحة مؤكدة في مخزون الصيانة الخاص بها. يمكن أن تساعد اللوحة الاحتياطية المُجهزة في تقليل وقت التوقف عن العمل عندما تكتشف آلة الإنتاج خطأً تم التحقق منه في اللوحة.

لإدارة المخزون، سجل:

تعمل لوحة التحكم بالرأس كجزء من نظام التحكم الإلكتروني بالماكينة. وهو يدعم نقل ومعالجة الأوامر وإشارات الحالة ومعلومات المستشعر وملاحظات التشغيل المرتبطة برأس الموضع.

أثناء إنتاج SMT العادي، يجب على الآلة تنسيق العديد من العمليات خلال دورة قصيرة. يجب أن تتلقى مجموعة الرأس الأمر الصحيح، وتؤكد حالة التشغيل، وتتفاعل مع أجهزة الاستشعار ذات الصلة، وتقدم ردود الفعل إلى نظام التحكم المركزي.

تساعد لوحة التحكم الثابتة في الرأس على الحفاظ على:

• اتصال موثوق بين وحدات التحكم.
• المعالجة الصحيحة للإشارات المتعلقة بالرأس.
• التهيئة المتسقة بعد بدء تشغيل الجهاز.
• الاستجابة المنسقة أثناء الالتقاط والتنسيب.
• الكشف في الوقت المناسب عن ظروف التشغيل غير الطبيعية.
• إنتاج مستقر خلال دورات التنسيب المتكررة.

نظرًا لأن اللوحة تشكل جزءًا واحدًا فقط من سلسلة التحكم، فإن أدائها يعتمد أيضًا على الطاقة المستقرة، ومعلمات الماكينة الصحيحة، والأسلاك السليمة، والموصلات النظيفة، وأجهزة الاستشعار الوظيفية، والتأريض المناسب، ومكونات الرأس السليمة ميكانيكيًا.

قد يؤدي تحديد بديل حسب اسم الجهاز فقط إلى عدم التوافق. الطريقة الأكثر أمانًا هي مقارنة جميع المعرفات المتاحة والتفاصيل المرئية.

للحصول على عرض أسعار أسرع وأكثر دقة، يرجى تقديم:

1. صورة واضحة للواجهة الأمامية الكاملة للوحة.
2. صورة واضحة للجانب الخلفي كاملا.
3. صور مقربة لكل ملصق ورمز مطبوع.
4. طراز الجهاز والرقم التسلسلي.
5. تكوين رأس الموضع المثبت.
6. رسالة إنذار الجهاز أو رمز الخطأ.
7. صورة لجميع الموصلات.
8. الكمية المطلوبة.
9. حالة اللوحة المفضلة.
10. بلد التسليم والرمز البريدي.

يجب تأكيد الشرط المقتبس كتابيًا. يجب أيضًا فحص صور المنتج لتحديد ما إذا كانت تظهر الوحدة الفعلية أو عينة مرجعية.

يجب أن يتم الانتهاء من التثبيت من قبل موظفي صيانة SMT المؤهلين. تحتوي اللوحة على مكونات إلكترونية حساسة للكهرباء الساكنة ويمكن أن تتلف بسبب التعامل غير السليم.

• قم بعمل نسخة احتياطية لمعلمات الجهاز عندما يكون ذلك ممكنًا.
• تسجيل معلومات التنبيه الحالية.
• تأكد من أن اللوحة البديلة تطابق اللوحة التي تمت إزالتها.
• افصل طاقة الماكينة وفقًا لإجراءات الصيانة.
• انتظر حتى يتم تفريغ الطاقة الكهربائية المخزنة.
• قم بارتداء حزام معصم مؤرض لتفريغ التفريغ الكهروستاتيكي.
• استخدم سطح عمل مضاد للكهرباء الساكنة.
• قم بتسمية كل كابل قبل إزالته.
• قم بتصوير كل موضع موصل.
• فحص الكابلات والموصلات بحثًا عن أي ضرر.
• افحص الجهاز للتأكد من عدم وجود أي تلوث بالزيت أو الغبار أو الرطوبة.
• لا تضع PCB مباشرة على الأسطح المعدنية.

• امسك اللوحة من حوافها.
• لا تلمس دبابيس IC أو جهات اتصال الموصل.
• لا تجبر الموصل على وضعه في موضعه.
• تحقق من اتجاه الكابل قبل الإدخال.
• تأكد من عدم ثني أي دبوس موصل.
• قم بتركيب جميع البراغي والدعامات بشكل صحيح.
• تجنب التشديد المفرط.
• أبعد الكابلات عن الآليات المتحركة.
• تأكد من أن اللوحة لا يمكنها الاتصال بإطار الآلة.
• أعد فحص كل اتصال قبل توصيل الطاقة.

• قم بتشغيل الجهاز تحت إشراف الصيانة.
• مراقبة تسلسل التهيئة.
• تحقق مما إذا كان الإنذار الأصلي قد تم مسحه.
• استعادة معلمات الجهاز الضرورية.
• أكمل أي إجراء معايرة مطلوب.
• اختبر الرأس بسرعة منخفضة.
• قم بإجراء اختبار التقاط وتحديد موضع متحكم فيه.
• راقب الحرارة أو الرائحة أو الصوت أو الإنذارات المتكررة غير العادية.
• تأكيد جودة وضع المكونات قبل الإنتاج الضخم.
• سجل تاريخ الاستبدال ومعلومات اللوحة.

اعتمادًا على حالة التوريد واتفاقية الطلب، يمكن إكمال إجراءات الفحص التالية:

يجب ذكر نطاق الاختبار الدقيق في عرض الأسعار لأن اللوحات الجديدة والمستعملة والمجددة والمُصلحة قد يكون لها إجراءات فحص مختلفة.

تتطلب لوحات التحكم الإلكترونية حماية مناسبة ضد الكهرباء الساكنة والاهتزاز والصدمات والغبار والرطوبة أثناء النقل.

1. يتم فحص PCB بصريًا قبل التعبئة.
2. الموصلات والمناطق المكشوفة محمية.
3. يتم وضع اللوحة داخل كيس مضاد للكهرباء الساكنة.
4. تتم إضافة مادة توسيد مناسبة حول الوحدة.
5. المنتج مؤمن داخل صندوق داخلي قوي.
6. يتم وضع الصندوق الداخلي داخل كرتونة تصدير.
7. يتم ملء المساحة الفارغة لمنع الحركة.
8. الحزمة مختومة ومعلمة للشحن.

يعتمد وقت التسليم الفعلي على توفر المنتج ومتطلبات الفحص والوجهة والتخليص الجمركي وخدمة الشحن المحددة.

يتم استخدام KXFE00GXA00 وN610090171AA معًا بشكل شائع لتحديد لوحة تحكم الرأس هذه. ومع ذلك، يجب على المشترين أيضًا مقارنة MC16CB-4، ومراجعة اللوحة المطبوعة، وترتيب الموصل، وتخطيط المكونات المادية قبل التأكد من إمكانية التبادل.

ترتبط اللوحة بتطبيقات التحكم بالرأس المتوافقة مع CM402 وCM602، ولكن ليس كل تكوينات الجهاز متطابقة بالضرورة. يجب التحقق من الرقم التسلسلي للجهاز ونوع الرأس ومراجعة اللوحة وتكوين البرنامج وتخطيط الموصل قبل التثبيت.

قد يظهر T1910008 كتعريف إضافي أو إنتاج أو فحص أو علامة متعلقة باللوحة. ولا ينبغي استخدامه كمرجع الطلب الوحيد. يرجى تقديم صورة واضحة حتى يمكن مقارنتها بالوحدة البديلة.

لا. قد يكون سبب إنذارات الرأس أيضًا هو تلف الكابلات أو الموصلات أو أجهزة الاستشعار أو المحركات أو الصمامات أو وحدات الطاقة أو التجميعات الميكانيكية أو مشكلات التأريض أو معلمات الماكينة غير الصحيحة. يجب استبدال اللوحة فقط بعد استكشاف الأخطاء وإصلاحها بشكل مناسب.

قد يتم تقديم خيارات خدمة جديدة أو مستعملة تم اختبارها أو تجديدها أو إصلاحها اعتمادًا على المخزون الحالي. يجب تأكيد الحالة الدقيقة وطريقة الاختبار والصور الفوتوغرافية والمهلة الزمنية وشروط الضمان والسعر في عرض الأسعار الرسمي.

• التركيز على توريد لوحات ماكينات SMT وقطع الغيار.
• دعم منصات ماكينات التنسيب المتوقفة والناضجة.
• مقارنة رقم الجزء والصورة قبل الشحن.
• توريد مرن للوحدات الجديدة والمستعملة والمُجددة.
• شراء كمية صغيرة للصيانة العاجلة.
• تغليف الصادرات الدولية الواقية.
• دعم الشحن السريع والشحن في جميع أنحاء العالم.
• شحنة مجمعة مع المغذيات والمحركات وأجهزة الاستشعار والكابلات والصمامات والأحزمة والفوهات.
• الاتصالات الفنية لنموذج الماكينة ومطابقة مراجعة اللوحة.
• دعم المصانع والموزعين وشركات الخدمات وبائعي المعدات.

SMT قطع الغيار المحدودة

للحصول على عرض أسعار دقيق للوحة التحكم برأس KXFE00GXA00 N610090171AA T1910008 MC16CB-4 SMT، يرجى إرسال المعلومات التالية:

• الكمية المطلوبة.
• موديل الآلة: CM402 أو CM602.
• الرقم التسلسلي للآلة.
• نوع رأس التنسيب.
• صور اللوحة الأمامية والخلفية.
• ملصقات أرقام الأجزاء كاملة.
• صور تخطيط الموصل.
• معلومات التنبيه الموجودة.
• حالة المنتج المطلوبة.
• بلد التسليم والرمز البريدي.

سيقوم فريقنا بمقارنة المعلومات المقدمة مع اللوحة المتاحة قبل إعداد عرض الأسعار.
