مجموعة صيانة رأس Yamaha KLW-M715H-00 HM لماكينات YSM10 YSM20R SMT - حل الصيانة الوقائية وإصلاح الرأس

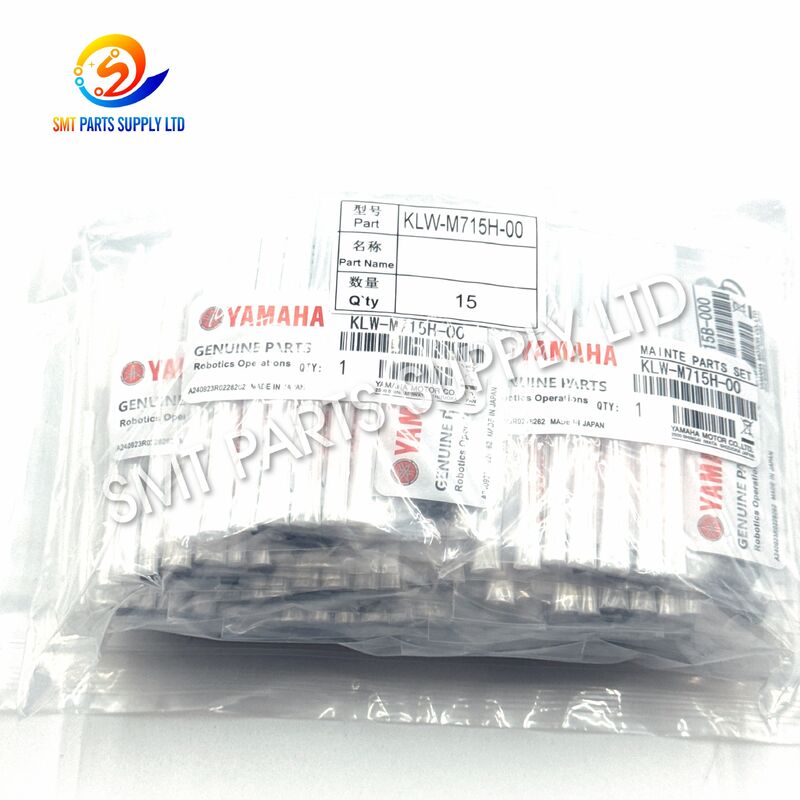

ياماها KLW-M715H-00 طقم صيانة الرأس HM YSM10 YSM20R

تم تصميم مجموعة الصيانة Yamaha KLW-M715H-00 للخدمة الروتينية وإصلاح رأس وضع HM المستخدم في آلات الالتقاط والمكان Yamaha YSM10 وYSM20R SMT. فهو يجمع بين العديد من المكونات الرئيسية التي يتم صيانتها بشكل متكرر في حزمة واحدة ملائمة، مما يؤدي إلى تبسيط عملية شراء قطع الغيار، وتخطيط الصيانة الوقائية، والتحضير للإصلاح في حالات الطوارئ.

تشتمل المجموعة المشار إليها على عناصر فلتر KLW-M8527-001، ومكونات الحشية KLW-M715B-000، وزنبركات أوراق KG7-M7137-A03، وزنبركات لوحة KLW-M714W-000، ومسامير رأس عموم 90990-08J016، و90990-17J081 و 90990-17J082 حلقات دائرية. يتم تحديد KLW-M8527-001 بشكل شائع على أنه مرشح رأس YSM10/YSM20، في حين يتم تحديد KLW-M715B-000، وKG7-M7137-A03، وKLW-M714W-000 على التوالي على أنها حشية، وزنبرك ورقي، وزنبرك صفيحي.

من خلال استبدال أجزاء الخدمة الملوثة أو المضغوطة أو المرهقة أو البالية، يمكن لموظفي الصيانة المساعدة في الحفاظ على الختم الفراغي، وحركة الفوهة، واستقرار التقاط المكونات، وتشغيل الرأس بشكل موثوق. هذه المجموعة مناسبة للصيانة المجدولة، ومشاريع الإصلاح الشامل، وأعمال استكشاف الأخطاء وإصلاحها، ومخزون قطع الغيار في المصنع.

تم إدراج KLW-M715B-000 كحشية، وKLW-M714W-000 كنابض صفيحي، و90990-08J016 كبرغي رأس شامل في معلومات ملحقات رأس HM المشار إليها.

تم تحديد المراجع 90990-17J081 و90990-17J082 على أنها حلقات دائرية تستخدم في مواضع فوهة Yamaha القابلة للتطبيق.

مهم:يجب التأكد من كميات المكونات والتكوين الدقيق لمجموعة الصيانة من خلال الرقم التسلسلي للماكينة، أو نوع الرأس، أو تكوين الفوهة، أو دليل الصيانة، أو الأجزاء الموجودة التي تمت إزالتها قبل الطلب.

تعمل رؤوس وضع SMT بشكل مستمر وبسرعة عالية. خلال كل دورة إنتاج، يقوم الرأس بشكل متكرر بالحركة الرأسية، وتوليد الفراغ، والتقاط المكونات، والتعرف على المكونات، والدوران، والوضع، وتحرير الفراغ.

حتى مكونات الخدمة الصغيرة تتعرض للحركة الميكانيكية المتكررة وتغير الضغط والتلوث وتغيرات درجة الحرارة. حالتهم يمكن أن تؤثر تدريجيا على أداء الرأس.

يساعد الفلتر على إبقاء الجزيئات وبقايا الإنتاج بعيدًا عن ممرات الهواء الحساسة. أثناء التشغيل، قد يتراكم الغبار وحطام المكونات ورذاذ الزيت والملوثات الأخرى داخل مادة الفلتر.

قد يؤدي المرشح الملوث إلى تقييد تدفق الهواء وزيادة الوقت اللازم لإنشاء فراغ التقاط ثابت.

يتم ضغط الحشية بشكل مستمر بين أسطح التزاوج. بعد الاستخدام المطول، قد يصبح مسطحًا أو متصلبًا أو مشوهًا أو تالفًا.

عندما تنخفض جودة الختم، قد يتطلب نظام التفريغ المزيد من الوقت للوصول إلى المستوى المطلوب أو قد يفشل في الحفاظ على ضغط سلبي مستقر.

الحلقات O مسؤولة عن إغلاق الواجهات الهوائية المتحركة أو المتصلة. قد يؤدي الاحتكاك والضغط والتلوث والتزييت غير الصحيح وفترات التشغيل الطويلة إلى تقليل المرونة.

قد تتسبب الحلقة الدائرية البالية في حدوث تسربات صغيرة للهواء يصعب اكتشافها بصريًا ولكنها لا تزال تؤثر على استقرار الالتقاط.

توفر النوابض الورقية والينابيع اللوحية قوة احتفاظ أو استعادة يمكن التحكم فيها. يمكن أن تؤدي الحركة المتكررة إلى تقليل توتر الزنبرك تدريجيًا أو تغيير الشكل الأصلي.

قد تتسبب قوة الزنبرك غير الكافية في وضع المكونات بشكل غير متناسق، أو حركة غير طبيعية لعمود الفوهة، أو تعشيق ميكانيكي غير مستقر.

تعمل البراغي ذات الرأس الشامل على تأمين أجزاء الخدمة المقابلة. قد يؤثر الربط غير الصحيح أو التفكيك المتكرر أو الخيوط التالفة أو الاهتزاز على استقرار التجميع.

قد يؤدي التثبيت غير الصحيح أيضًا إلى حدوث ضغط غير متساوٍ على الحشيات أو النوابض أو الأغطية.

غالبًا ما تعمل خطوط SMT ذات الحجم الكبير لنوبات عمل طويلة مع نوافذ صيانة محدودة. عند تأجيل الاستبدال الروتيني، قد تحدث عدة مشاكل صغيرة في وقت واحد.

قد يؤدي الفلتر المسدود جزئيًا مع الحشية القديمة والحلقة الدائرية البالية إلى حدوث عدم استقرار أكثر خطورة في الالتقاط من أي مكون منفرد بمفرده.

قد تكون هذه الأعراض أيضًا ناجمة عن الفوهات، أو الصمامات المفرغة، أو القاذفات، أو المستشعرات، أو خراطيم الهواء، أو الصمامات ذات الملف اللولبي، أو أعمدة الرأس، أو معايرة الماكينة، أو تعبئة المكونات، أو ظروف البرمجة. يجب على موظفي الصيانة إكمال استكشاف الأخطاء وإصلاحها بشكل منهجي قبل استبدال الأجزاء.

توفر مجموعة KLW-M715H-00 حلاً عمليًا لخدمة العديد من مكونات رأس HM التي تتم صيانتها بشكل شائع في نفس الوقت.

بدلاً من شراء كل مرشح، وحشية، وزنبرك، ومسمار، وحلقة دائرية بشكل منفصل، يمكن لفريق الصيانة إعداد حزمة خدمة منسقة واحدة قبل إيقاف الماكينة.

إن استبدال الجزء التالف بشكل واضح فقط قد لا يحل مشكلة متقطعة. يمكن أن تتقادم العديد من المكونات الموجودة في نفس المنطقة الهوائية أو الميكانيكية بمعدل مماثل.

على سبيل المثال:

• قد يؤدي وجود مرشح جديد إلى تحسين تدفق الهواء، ولكن الحشية القديمة قد لا تزال تتسرب.
• قد تؤدي الحلقة الدائرية الجديدة إلى استعادة الختم، لكن الزنبرك المتعب قد يتسبب في حركة غير مستقرة.
• قد يستعيد زنبرك جديد قوة الاحتفاظ، لكن التلوث حول عمود الفوهة قد يستمر في خلق المقاومة.

يمكن أن تؤدي خدمة المكونات ذات الصلة معًا إلى تقليل حالات توقف الماكينة المتكررة وتبسيط وثائق الصيانة.

تجمع المجموعة بين العديد من مكونات الخدمة الصغيرة ضمن مرجع أساسي واحد لمجموعة أدوات الصيانة، مما يقلل الحاجة إلى إدارة طلبات الشراء المنفصلة.

المنتج مخصص لأعمال الصيانة حول رأس الوضع متعدد الوظائف عالي السرعة المستخدم في منصة YSM القابلة للتطبيق. تحدد ياماها YSM10 بتكوين رأس HM، بما في ذلك خيار رأس HM ذو 10 فوهات.

تعمل المرشحات والحشيات والحلقات الدائرية معًا لدعم مسارات الهواء النظيف والختم الموثوق.

يساعد الزنبرك الورقي والزنبرك اللوحي في الحفاظ على الوضع الميكانيكي المقصود وقوة الزنبرك لمكونات الرأس ذات الصلة.

يمكن إعداد المجموعة قبل فترة الخدمة المخططة، مما يسمح للفنيين بإكمال الصيانة أثناء توقف الإنتاج الخاضع للتحكم.

يمكن أن يغطي استفسار واحد موحد العديد من عناصر الصيانة، مما يؤدي إلى تحسين تخطيط قطع الغيار وكفاءة الشراء الداخلي.

يمكن تخزين المجموعة كقطعة احتياطية للصيانة لاستكشاف الأخطاء وإصلاحها بشكل عاجل أو لتجديد الرأس المخطط له.

تسهل أرقام الأجزاء الفردية مقارنة الحزمة المرفقة مع مجموعة موجودة أو دليل الآلة أو الأجزاء التي تمت إزالتها.

يمكن للمصانع تضمين مجموعة KLW-M715H-00 في خطة الصيانة الدورية الخاصة بها. يمكن فحص المرشحات والأختام والينابيع واستبدالها وفقًا لحالة الماكينة وساعات التشغيل وسجلات الصيانة وبيئة الإنتاج.

المجموعة مناسبة لتجديد الرأس عند إزالة الرأس لإجراء فحص وتنظيف تفصيلي.

عندما لا يتمكن موضع الفوهة من الحفاظ على فراغ ثابت، يمكن فحص الحشية والحلقات الدائرية القابلة للتطبيق بحثًا عن أي ضرر أو فقدان للمرونة.

يتم تحديد KLW-M8527-001 في سوق قطع الغيار كمرشح لتطبيقات YSM10 وYSM20.

يمكن أن يساعد استبدال مادة المرشح الملوثة في الحفاظ على تدفق هواء أنظف عبر ممر الرأس ذي الصلة.

يمكن فحص KG7-M7137-A03 وKLW-M714W-000 عندما تكون الآلية المقابلة غير كافية في قوة الزنبرك، أو الوضع غير الطبيعي، أو التشوه المرئي.

يمكن لمجموعة أدوات الصيانة الكاملة تقليل الوقت اللازم لتحديد موقع المكونات الصغيرة الفردية أثناء الإصلاح العاجل للماكينة.

يمكن للمصانع التي تقوم بتشغيل العديد من ماكينات YSM10 أو YSM20R الاحتفاظ بمجموعات موحدة في مخازن الصيانة الخاصة بها وإصدارها وفقًا لأوامر العمل.

يمكن استخدام المجموعة أثناء فحص وتجديد معدات SMT المستخدمة قبل إعادة تشغيل الإنتاج.

تدعم مجموعة الصيانة الوظائف الهوائية والميكانيكية لرأس الوضع.

يتم توفير الهواء المضغوط النظيف والجاف إلى آلة SMT. يستخدم النظام الهوائي هذا الهواء لتوليد فراغ الالتقاط والتحكم فيه.

يقوم الرأس بتوجيه الفراغ من خلال الممرات الداخلية نحو عمود الفوهة والفوهة القابلة للتطبيق.

يساعد مرشح KLW-M8527-001 على التقاط الملوثات الصغيرة قبل دخولها إلى الممرات الحساسة أو المناطق المتحركة.

يدعم الفلتر النظيف تدفق هواء أكثر اتساقًا. قد يؤدي الفلتر المحظور إلى زيادة مقاومة التدفق.

يتم تثبيت KLW-M715B-000 في موضع الختم المقابل. عند ضغطها بشكل صحيح، تساعد الحشية على منع تسرب الهواء غير المرغوب فيه.

توفر الحلقات O 90990-17J081 و90990-17J082 الختم في مواقعها القابلة للتطبيق. تملأ مادتها المرنة الفجوات الصغيرة بين الأسطح المتصلة أو المتحركة.

يعد الحجم الصحيح والتوجيه والنظافة وحالة التشحيم أمرًا مهمًا لضمان الختم الموثوق.

توفر KG7-M7137-A03 وKLW-M714W-000 قوة ميكانيكية يمكن التحكم فيها. فهي تساعد في الاحتفاظ بالمكون ذي الصلة أو إعادته إلى موضعه المقصود.

يقوم المسمار ذو الرأس 90990-08J016 بتأمين الأجزاء المقابلة. يساعد التثبيت الصحيح في الحفاظ على ضغط التجميع بشكل متساوٍ دون الإضرار بالمكونات الصغيرة.

عند تنشيط الفراغ، تتصل الفوهة بالمكون الإلكتروني وتخلق قوة إمساك كافية للالتقاط.

يقوم الرأس بتحريك المكون من خلال التعرف والتصحيح والتنسيب. يساعد الختم المستقر وحركة الفوهة الخاضعة للتحكم في الحفاظ على التعامل المتسق.

عند نقطة التنسيب، يتم تحرير الفراغ بحيث يمكن ترسيب المكون على لوحة PCB المغطاة بمعجون اللحام.

• قم بإيقاف تشغيل الجهاز وفقًا لإجراءات السلامة في المصنع.
• قم بإيقاف تشغيل طاقة الماكينة وعزل مصدر الهواء.
• تأكد من تحرير الضغط الهوائي المخزن.
• قم بتسجيل طراز الجهاز والرقم التسلسلي ورقم الرأس وموضع الفوهة المتأثرة.
• إعداد منضدة نظيفة ومضيئة، والتي تسيطر عليها البيئة والتنمية المستدامة.
• قارن المكونات الجديدة بالأجزاء التي تمت إزالتها.
• تأكيد أرقام الأجزاء والأحجام والأشكال والكميات.
• قم بمراجعة وثائق الصيانة المعمول بها.

• استخدم الأدوات الصحيحة.
• تجنب تطبيق القوة المفرطة على مكونات الرأس الدقيقة.
• سجل اتجاه النوابض والحشيات والحلقات.
• ضع السحابات التي تمت إزالتها في حاوية خاضعة للرقابة.
• منع دخول الغبار أو الألياف أو الجزيئات المعدنية إلى الممرات الهوائية.
• لا تخدش أسطح الختم.
• لا تخلط المكونات من مواضع مختلفة للفوهة.

• قم بتنظيف منطقة التثبيت باستخدام طريقة صيانة معتمدة.
• قم بتثبيت اتجاه الفلتر الصحيح.
• تأكد من وضع الحشية بشكل مسطح دون طيها.
• قم بتركيب الحلقات الدائرية دون لفها أو قطعها.
• استخدم فقط مواد التشحيم المعتمدة عندما يكون التشحيم مطلوبًا.
• ضع النوابض الورقية والينابيع اللوحية وفقًا للتجميع الأصلي.
• قم بربط البراغي بشكل متساوٍ ووفقًا لمتطلبات الصيانة المحددة.
• لا تفرط في تشديد السحابات الصغيرة.

• تأكد من أن جميع المكونات في مكانها الصحيح.
• التحقق يدويًا من حرية الحركة حيثما كان ذلك مسموحًا به.
• استعادة العرض الهوائي وفحص التسرب.
• قم بتشغيل فحص الرأس أو الفوهة أو الفراغ المطبق بالجهاز.
• قم بإجراء اختبار الالتقاط باستخدام المكونات الخاضعة للرقابة.
• التحقق من نتائج التنسيب قبل إعادة تشغيل الإنتاج الكامل.
• تحديث سجل الصيانة.

يعتمد تكرار الاستبدال على ساعات الإنتاج، ونظافة المصنع، وجودة الهواء، وعبء عمل الماكينة، ونوع المكون، وحالة الصيانة السابقة.

يمكن أن يكون الفاصل الزمني الثابت مفيدًا، ولكن يجب أيضًا أن توجه نتائج الفحص قرارات الاستبدال.

عندما تتوفر سجلات الآلة، قم بمقارنة أداء التفريغ مع مرور الوقت. قد تشير التغييرات التدريجية إلى تقييد الفلتر، أو تدهور الختم، أو مشكلة هوائية أخرى.

عند إزالة الفوهات للتنظيف، قم بفحص مكونات الختم والاحتفاظ المرئية حول موضع الفوهة.

لا تقم بإعادة تثبيت الحلقة الدائرية ذات القطع المرئية، أو الحشية المسطحة بشكل دائم، أو الزنبرك المثني، أو المسمار التالف، أو المرشح الملوث بشدة.

احتفظ بالأطقم غير المستخدمة:

• في عبوة مختومة
• بعيدا عن أشعة الشمس المباشرة
• بعيدًا عن درجات الحرارة المرتفعة
• بعيدًا عن الزيوت والمواد الكيميائية والرطوبة
• في خزانة قطع غيار نظيفة
• مع ملصق رقم الجزء المرئي
• تحت نظام مراقبة المخزون الذي يدخل أولاً يخرج أولاً

المكونات التي تبدو متشابهة بصريًا قد يكون لها أبعاد أو مواد أو خصائص زنبركية مختلفة. تأكد دائمًا من رقم الجزء قبل التثبيت.

تحقق مما إذا كانت متطلبات الصيانة محددةKLW-M715H-00.

لا تطلب فقط حسب المظهر المرئي لأنه يمكن استخدام مجموعات صيانة الرأس المماثلة على منصات Yamaha الأخرى.

المنتج مخصص لتطبيقات Yamaha YSM10 وYSM20R. تأكد من لوحة اسم الجهاز وتكوين الإنتاج الحالي.

قد تحتوي الآلات من نفس الطراز على خيارات مختلفة، أو مراجعات إنتاجية، أو مجموعات رؤوس بديلة.

يتأكد:

• نوع الرأس
• الرقم التسلسلي للرأس
• عدد مواضع الفوهة
• مرجع تجميع الرأس الحالي
• مرجع مجموعة الصيانة الحالية

قارن المكونات التي تمت إزالتها أو دليل الصيانة بالمراجع التالية:

قد تكون هناك حاجة إلى نفس الجزء في مواضع متعددة للفوهة. اطلب قائمة تعبئة مفصلة قبل الشحن عندما تكون الكمية الدقيقة مهمة.

قبل الطلب، حدد ما إذا كان المتطلب هو:

• قطع غيار أصلية ذات علامة تجارية
• أجزاء متوافقة عالية الجودة
• عدة صيانة كاملة
• المكونات الفردية
• كمية العينة
• كمية الصيانة السنوية
• مخزون استبدال عاجل

للحصول على تأكيد أسرع، قم بتقديم صور واضحة لما يلي:

• لوحة اسم الآلة
• تسمية الرأس
• تسمية المجموعة الموجودة
• الأجزاء التي تمت إزالتها
• علامات رقم الجزء
• نوع الفوهة
• موقف التثبيت

يجب فحص كل مجموعة صيانة قبل التعبئة والشحن.

• التحقق من مظهر المنتج.
• فحص المرشحات للتلوث أو التشوه.
• تحقق من الحشيات والحلقات O بحثًا عن الشقوق أو الجروح.
• التحقق من الينابيع للانحناء أو التآكل.
• تحقق من البراغي بحثًا عن الرؤوس أو الخيوط التالفة.
• تأكد من أن المكونات نظيفة وجافة.

• قارن الملصقات الفردية بقائمة التعبئة.
• تأكيد مرجع المجموعة الرئيسية.
• أحجام O-ring منفصلة.
• التحقق من كميات المكونات.
• تأكيد معلومات توافق الجهاز.

• حماية الأختام الصغيرة من الضغط.
• منع الينابيع من الانحناء.
• فصل الأجزاء المعدنية عن مكونات الختم الناعمة.
• استخدم الأكياس الداخلية الموسومة.
• إضافة توسيد إلى الكرتون الخارجي.
• تطبيق الحماية من الرطوبة عند الحاجة.

يجب تأكيد وقت التسليم وحالة المخزون وتكلفة الشحن وتفاصيل التغليف في عرض الأسعار الرسمي.

يتم توفير المجموعة بشكل أساسي لمركبات Yamaha YSM10 وYSM20R SMT باستخدام تكوين رأس وضع HM المطابق. نظرًا لأن مجموعات الرأس ومراجعات الماكينة قد تختلف، يجب على العملاء التأكد من مرجع الرأس والرقم التسلسلي للماكينة ورقم المجموعة الموجود وأرقام المكونات الفردية قبل الطلب.

تشتمل العبوة المشار إليها على مكونات فلتر KLW-M8527-001، وحشية KLW-M715B-000، وزنبرك أوراق KG7-M7137-A03، وزنبرك لوحة KLW-M714W-000، ومسامير رأس عموم 90990-08J016، و90990-17J081 و90990-17J082 حلقات O. يجب تأكيد الكميات النهائية في قائمة التعبئة الخاصة بالمورد.

يجب أن يعتمد الاستبدال على جدول صيانة الماكينة، وساعات التشغيل، وأداء التفريغ، وتلوث المرشح، وحالة الختم، وحالة الزنبرك، ونتائج الإنتاج. قد تشير أخطاء الالتقاط المتكررة، أو استجابة الفراغ البطيئة، أو سقوط المكونات، أو الإنذارات المتكررة بشأن موضع الفوهة إلى ضرورة إجراء الفحص.

نعم. يمكن عادةً نقل المرشحات والحشيات والينابيع والبراغي والحلقات بشكل منفصل عند الحاجة إلى مكون واحد مؤكد فقط. ومع ذلك، غالبًا ما تكون المجموعة الكاملة أكثر ملاءمة لصيانة الرأس المجدولة، أو تاريخ الصيانة غير المعروف، أو مخزون قطع الغيار.

يرجى تقديم طراز الآلة والرقم التسلسلي للآلة ونوع الرأس ورقم الرأس والكمية المطلوبة وأرقام الأجزاء الموجودة وصور واضحة للمكونات التي تمت إزالتها. تساعد هذه المعلومات في تأكيد التوافق وتقليل مخاطر توفير قطع صيانة مماثلة ولكن غير صحيحة.

تبحث عن موثوقةطقم صيانة Yamaha KLW-M715H-00 لـ YSM10 أو YSM20R؟

أرسل لنا طراز جهازك ومعلومات الرأس والكمية المطلوبة وبلد الوجهة وصور الأجزاء الموجودة. سيقوم فريق المبيعات لدينا بفحص مجموعة أرقام الأجزاء وإعداد عرض أسعار تفصيلي لمجموعة الصيانة الكاملة أو المكونات الفردية المحددة.

نحن ندعم مصانع SMT وشركات تصنيع الإلكترونيات وشركات صيانة المعدات وموزعي قطع الغيار من خلال تأكيد المنتج الاحترافي وتغليف الصادرات والشحن الموحد وخدمات التوصيل الدولية.

يرجى تضمين المعلومات التالية في استفسارك:

اتصل بشركة SMT PARTS SUPPLY LTD اليوم لمعرفة الأسعار والتوفر وتأكيد التوافق ومعلومات الشحن الدولي.
