ياماها KLW-M711S-A2 الدقة الميكانيكية SMT عصا رأس الفوهة لYSM20R مع حركة الفوهة الخاضعة للرقابة

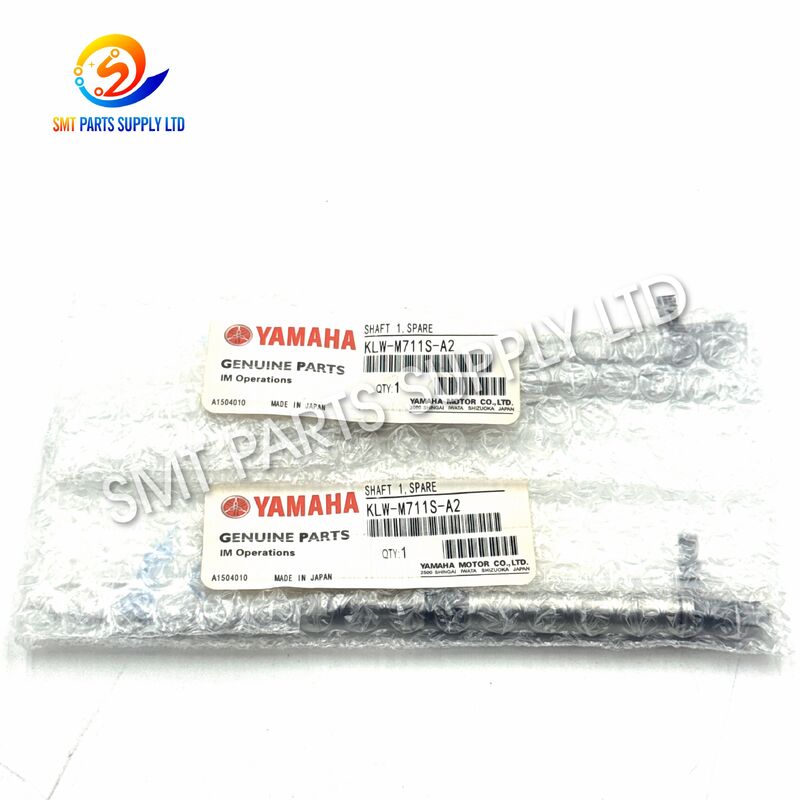

عمود رأس فوهة ياماها KLW-M711S-A2 رقم 1 لـ YSM20R

إن عمود رأس فوهة ياماها KLW-M711S-A2 رقم 1 هو قطعة غيار ميكانيكية دقيقة تم تطويرها لتطبيقات صيانة رؤوس التثبيت المتوافقة مع YSM20R. يتم تثبيت العمود داخل آلية حركة الفوهة، ويساعد في توجيه الحركة العمودية المتحكم بها أثناء التقاط المكونات الإلكترونية ونقلها والتعرف عليها وتثبيتها.

قد يتسبب الإنتاج طويل الأمد، أو اصطدام الفوهات، أو تلوث السطح، أو عدم كفاية الصيانة، أو تآكل المحامل، أو التركيب غير الصحيح في خدش العمود الأصلي أو انحنائه أو تآكله أو صعوبة تحريكه. قد تساهم هذه الظروف في عدم استقرار حركة الفوهة، وأخطاء التقاط متكررة، واهتزاز غير طبيعي، وارتفاع غير متناسق في التثبيت، ووقت توقف غير ضروري للآلة.

KLW-M711S-A2 مناسب لمصانع SMT، ومقدمي خدمات تصنيع الإلكترونيات، وإدارات الصيانة، وشركات إصلاح الآلات، وموزعي قطع الغيار الدولية. نظرًا لاختلاف هياكل الرؤوس ومراجعات الأجزاء، يجب على المشترين تأكيد رقم الجزء الكامل، وموضع العمود 1، وتكوين الآلة، وصور الأجزاء التي تم إزالتها، وحالة التوريد المطلوبة قبل تقديم الطلب.

يقوم عمود الفوهة بحركة ميكانيكية متكررة أثناء كل دورة تثبيت. في الإنتاج عالي الحجم، قد يكمل الجزء آلاف الحركات خلال كل وردية تشغيل. يمكن أن تتأثر حالة عمله تدريجيًا بالاحتكاك، أو التلوث، أو الصدمات، أو تآكل المكونات المحيطة، أو الصيانة غير الصحيحة.

قد يؤثر العمود الذي لم يعد يتحرك بحرية على تسلسل الالتقاط والتثبيت بأكمله. ومع ذلك، قد تنجم أعراض مماثلة أيضًا عن فوهة تالفة، أو محمل متآكل، أو زنبرك ضعيف، أو حامل ملوث، أو تسرب فراغ، أو فشل صمام، أو معايرة غير صحيحة، أو عدم استقرار المغذي. يوصى بإجراء فحص كامل قبل الاستبدال.

يجب فحص آلية رأس الفوهة عند حدوث واحد أو أكثر من الشروط التالية:

• لا يتحرك عمود الفوهة بسلاسة أثناء الفحص اليدوي.
• تعود الفوهة ببطء بعد الحركة لأسفل.
• تحدث أخطاء التقاط متكررة في عدة مواضع تغذية.
• يصبح ارتفاع التثبيت غير متناسق.
• يصدر الرأس ضوضاء ميكانيكية أو اهتزازًا غير عادي.
• تظهر خدوش مرئية أو علامات تآكل على العمود.
• تظهر الفوهة خلوصًا جانبيًا مفرطًا.
• يتغير أداء التقاط الفراغ بعد حركة الرأس.
• تواجه الآلة إنذارات متكررة متعلقة بالفوهة.
• يتحسن أداء التثبيت مؤقتًا بعد التنظيف.
• حدث اصطدام فوهة أو انهيار مكون.
• آلية الرأس تبدو أضيق من المواضع الأخرى.

هذه الأعراض لا تؤكد فشل العمود تلقائيًا. يجب تقييم النظام الميكانيكي والفراغي بالكامل قبل طلب قطع الغيار البديلة.

يمكن أن يساعد استبدال عمود KLW-M711S-A2 المتآكل أو المنحني أو المخدوش أو الملوث في استعادة الحركة الميكانيكية لمجموعة رأس التثبيت المتوافقة.

قد يساعد البديل المختار بشكل صحيح في:

• استعادة حركة الفوهة الأكثر سلاسة.
• تقليل المقاومة الميكانيكية غير الطبيعية.
• تحسين اتساق عودة الفوهة.
• تقليل الاهتزاز الناتج عن أسطح العمود التالفة.
• دعم التقاط المكونات المستقر.
• تحسين كفاءة الصيانة.
• تقليل وقت توقف المعدات غير المخطط له.
• منع التشغيل المستمر بعمود منحني.
• حماية المحامل والحوامل ذات الصلة من التلف الثانوي.
• بناء مخزون احتياطي موثوق لقطع الغيار الطارئة.

يجب التحقق من أبعاد العمود الدقيقة، والتفاوتات، ودرجة المادة، والمعالجة السطحية، واختلافات المراجعة باستخدام الوثائق الفنية المعتمدة أو المكون الذي تم إزالته. لا ينبغي استخدام القيم البعدية غير المؤكدة كمعايير للشراء أو التركيب.

المظهر المتشابه لا يؤكد قابلية التبادل. قد تشير لاحقة مختلفة إلى مراجعة تصميم، أو موضع عمود، أو ترتيب أخدود، أو معالجة سطحية، أو هيكل حامل، أو تكوين رأس متوافق.

قبل استبدال رمز بآخر، قم بتأكيد:

• رقم الجزء الكامل.
• موضع العمود رقم 1 أو العمود رقم 2.
• نموذج الآلة.
• الرقم التسلسلي للآلة.
• نموذج رأس التثبيت.
• هيكل الأخدود والشق.
• نهايات العمود العلوية والسفلية.
• مواضع المحمل والطوق.
• أبعاد الجزء الذي تم إزالته.
• معلومات قائمة أجزاء الآلة.
• صور المنتج من زوايا متعددة.
• تعديلات الآلة السابقة.

يستخدم عمود رأس فوهة ياماها KLW-M711S-A2 رقم 1 للصيانة والإصلاح لآليات رؤوس التثبيت المتوافقة مع SMT.

• مصانع إنتاج SMT.
• مقدمو خدمات تصنيع الإلكترونيات.
• شركات تجميع لوحات الدوائر المطبوعة.
• مصنعو إلكترونيات السيارات.
• مصانع إلكترونيات المستهلك.
• مصنعو إضاءة LED.
• منتجو معدات التحكم الصناعي.
• مصنعو الإلكترونيات الطبية.
• إدارات صيانة الآلات.
• شركات إصلاح معدات SMT.
• شركات تجديد المعدات المستعملة.
• موزعو قطع غيار SMT الدولية.
• مراكز الخدمة الفنية الإقليمية.

يشكل العمود جزءًا من نظام التوجيه الميكانيكي داخل رأس التثبيت. يدعم حركة الفوهة المتحكم بها عندما تلتقط الآلة المكونات من المغذيات وتضعها على لوحة الدوائر المطبوعة.

يساعد العمود المثبت بشكل صحيح في دعم:

• نزول الفوهة السلس.
• عودة الفوهة المتسقة.
• اتصال متحكم به مع المكون.
• محاذاة ميكانيكية مستقرة.
• تقليل الحركة الجانبية.
• اهتزاز غير طبيعي أقل.
• تشغيل رأس التثبيت القابل للتكرار.
• تسهيل استكشاف أخطاء الآلة وإصلاحها.

يعمل العمود مع الفوهة، الحامل، المحمل، الطوق، الزنبرك، الختم، قناة الفراغ، الصمام، المستشعر، الكاميرا، ونظام المعايرة. قد لا يؤدي استبدال العمود فقط إلى حل المشكلة عندما تكون المكونات الأخرى ذات الصلة تالفة.

يجب توريد كل طلب وفقًا لرقم الجزء المؤكد، والحالة، والكمية، والمكونات المتضمنة، وطريقة التعبئة والتغليف.

بالنسبة للمنتجات المستخدمة التي تم فحصها أو المجددة، يجب أن يحدد عرض الأسعار:

• الحالة الجمالية الفعلية.
• علامات الاستخدام المرئية.
• حالة الفحص أو الاختبار.
• الملحقات المتضمنة.
• شروط الضمان.
• صور المنتج المتاحة.
• طريقة التعبئة والتغليف.

تحقق من كل حرف ورقم ولاحقة على المكون المثبت. لا ينبغي اختيار KLW-M711S-A2 فقط لأنه يبدو مشابهًا لإصدارات A0 أو B0 أو B2.

قدم نموذج الآلة الكامل والرقم التسلسلي. تساعد معلومات نموذج الآلة في تضييق نطاق التطبيق ولكنها قد لا تكون كافية بمفردها.

قد تستخدم نفس سلسلة الآلات تكوينات رؤوس مختلفة. قدم ملصق الرأس، أو رمز التجميع، أو صور تركيب واضحة.

تحقق من أن الجزء المطلوب هو العمود رقم 1. قد يستخدم العمود رقم 2 أو المواضع الأخرى هيكلًا مختلفًا.

حدد ما إذا كان الإصلاح يتطلب:

• العمود فقط.
• العمود والمحمل.
• العمود والحامل.
• العمود مع الزنبرك والطوق.
• مجموعة عمود الرأس الكاملة.
• مجموعة إصلاح رأس التثبيت الكاملة.

قدم صورًا واضحة تُظهر:

• العمود الكامل.
• كلا طرفي العمود.
• الأخدود والشقوق.
• موضع الطوق.
• منطقة تلامس المحمل.
• علامات التعريف.
• اتجاه التركيب.
• الحامل ذي الصلة.
• المنطقة التالفة.
• موضع رأس التثبيت.

افحص الفوهة، المحمل، الحامل، الزنبرك، الطوق، الختم، ممر الفراغ، والصمام. قد يتسبب إعادة استخدام الأجزاء ذات الصلة التالفة في فشل العمود الجديد مبكرًا.

حدد الحالة المطلوبة بوضوح:

للاستفسارات العاجلة، قدم:

• بلد الوجهة.
• الرمز البريدي.
• الكمية المطلوبة.
• تاريخ التسليم المتوقع.
• شركة الشحن المفضلة أو طريقة الشحن.
• متطلبات وثائق الاستيراد.

يجب على المصانع التي تشغل آلات YSM متعددة الاحتفاظ بقطع غيار الرأس الحيوية المؤكدة في المخزون. يساعد مخزون الطوارئ المؤكد في تقليل وقت التوقف عن العمل عند الحاجة إلى الشحن الدولي.

يوصى بالتركيب الاحترافي بواسطة فني صيانة SMT مدرب.

1. أوقف الآلة وفقًا لإجراء الإغلاق المعتمد.
2. اعزل الطاقة الكهربائية والهوائية عند الحاجة.
3. انقل الرأس إلى موضع صيانة آمن.
4. سجل اتجاه العمود الأصلي وترتيب التجميع.
5. استخدم أدوات نظيفة مناسبة لمكونات الرأس الدقيقة.
6. قم بإزالة الفوهة والمكونات ذات الصلة بعناية.
7. افحص العمود القديم بحثًا عن التآكل والانحناء والخدوش.
8. تحقق من المحامل، الحوامل، الأطواق، الزنبركات، والأختام.
9. نظف منطقة التركيب باستخدام طريقة معتمدة.
10. قارن الجزء الجديد بالعمود الذي تم إزالته.
11. تأكيد رقم الجزء الكامل وموضع العمود رقم 1.
12. قم بتركيب البديل دون ضرب العمود.
13. أعد تجميع جميع المكونات ذات الصلة بالترتيب الصحيح.
14. تحقق من الحركة اليدوية السلسة قبل التشغيل.
15. استعد طاقة الآلة والهواء بأمان.
16. أكمل التهيئة أو المعايرة عند الحاجة.
17. اختبر التقاط الفوهة وأداء الفراغ.
18. قم بإجراء تثبيت تجريبي بسرعة متحكم بها.
19. افحص نتائج الالتقاط، التعرف، الارتفاع، والتثبيت.
20. أعد الآلة إلى الإنتاج فقط بعد التشغيل المستقر.

• لا تقم بتركيب عمود منحني بشكل واضح.
• لا تضرب الأسطح الدقيقة بأدوات معدنية.
• لا تخلط بين مكونات العمود رقم 1 والعمود رقم 2.
• لا تستخدم مواد تشحيم غير معتمدة.
• لا تعيد استخدام المحامل أو الحوامل التالفة.
• لا تجبر عمودًا غير متطابق على التجميع.
• لا تتجاوز حماية سلامة الآلة.
• لا تستمر في الإنتاج عندما تظل المقاومة غير طبيعية.
• لا تفترض أن اللواحق المتشابهة قابلة للتبادل.
• اتبع وثائق صيانة المعدات.

يمكن حماية العمود باستخدام:

1. تغليف داخلي نظيف فردي.
2. حماية مقاومة للرطوبة عند الحاجة.
3. توسيد ناعم حول الأسطح الدقيقة.
4. صندوق فردي مُلصق بوضوح.
5. علبة تصدير خارجية مقواة.
6. دعم إضافي للشحنات الموحدة.

• منع الانحناء أثناء النقل.
• تجنب خدوش السطح.
• تقليل أضرار الاصطدام.
• الحماية من الغبار والرطوبة.
• الحفاظ على فصل النماذج المختلفة.
• الحفاظ على ملصقات أرقام الأجزاء.
• تسهيل فحص الاستلام.
• دعم التسليم السريع الدولي.

لا. يوصف KLW-M711S-A2 عادةً بأنه عمود احتياطي رقم 1. يتم تضمين المحامل، الحوامل، الزنبركات، الأطواق، الأختام، ومكونات الرأس الأخرى فقط عند ذكرها بوضوح في عرض الأسعار.

قدم نموذج الآلة الكامل، الرقم التسلسلي، نوع رأس التثبيت، رقم الجزء المثبت، موضع العمود رقم 1، وصور واضحة. مقارنة المكون الذي تم إزالته هي الطريقة الأكثر أمانًا للتأكيد.

لا ينبغي افتراض الاستبدال المباشر. قد تشير اللواحق المختلفة إلى مراجعة أخرى، أو موضع عمود، أو هيكل أخدود، أو تكوين رأس مختلف. قم بتأكيد جميع التفاصيل الهيكلية قبل الاستبدال.

تشمل الأعراض المحتملة الحركة المقيدة، العودة البطيئة، الاهتزاز غير الطبيعي، الخلوص المفرط، الخدوش المرئية، أخطاء الالتقاط المتكررة، ارتفاع التثبيت غير المتناسق، أو المشاكل الميكانيكية بعد اصطدام الفوهة.

تحقق من الحركة اليدوية، قفل الفوهة، حالة المحمل، تركيب الزنبرك، التقاط الفراغ، معايرة الرأس، أداء التعرف، ارتفاع التثبيت، ونتائج الإنتاج التجريبي قبل إعادة الآلة إلى التشغيل الكامل.

توريد قطع غيار SMT المحدودة.

يرجى إرسال المعلومات التالية للحصول على عرض أسعار سريع ودقيق:

• اسم المنتج ورقم الجزء الكامل.
• نموذج الآلة والرقم التسلسلي.
• نوع رأس التثبيت.
• الكمية المطلوبة.
• موضع العمود.
• حالة المنتج المطلوبة.
• صور واضحة للمكون الذي تم إزالته.
• صور لموقع التركيب.
• الأجزاء التالفة ذات الصلة.
• بلد الوجهة والرمز البريدي.
• متطلب التسليم القياسي أو العاجل.

سيقوم فريق المبيعات لدينا بمراجعة التطبيق وتقديم الحالة المتاحة، وإرشادات التوافق، وعرض الأسعار، ووقت التسليم، وتفاصيل التعبئة والتغليف، ومعلومات الضمان، وخيارات الشحن.

لأعطال الآلات العاجلة، يرجى تحديد تاريخ التسليم المطلوب بوضوح وإرفاق صور لملصق الجزء، وهيكل العمود، ورأس التثبيت، والمنطقة التالفة.

ياماها، YSM20R، وجميع أرقام المنتجات المشار إليها هي علامات تجارية أو معرفات تخص أصحابها. يتم استخدامها فقط لوصف التوافق وتطبيقات الصيانة.

ما لم يُذكر صراحة في عرض الأسعار، فإن هذا الإدراج لا يعني التفويض أو الانتماء أو المصادقة من قبل الشركة المصنعة للمعدات. يجب على المشترين التحقق من التوافق باستخدام وثائق الآلة، أو المكون المثبت، أو رقم الجزء الكامل، أو موضع العمود، أو تكوين الرأس قبل الشراء.
