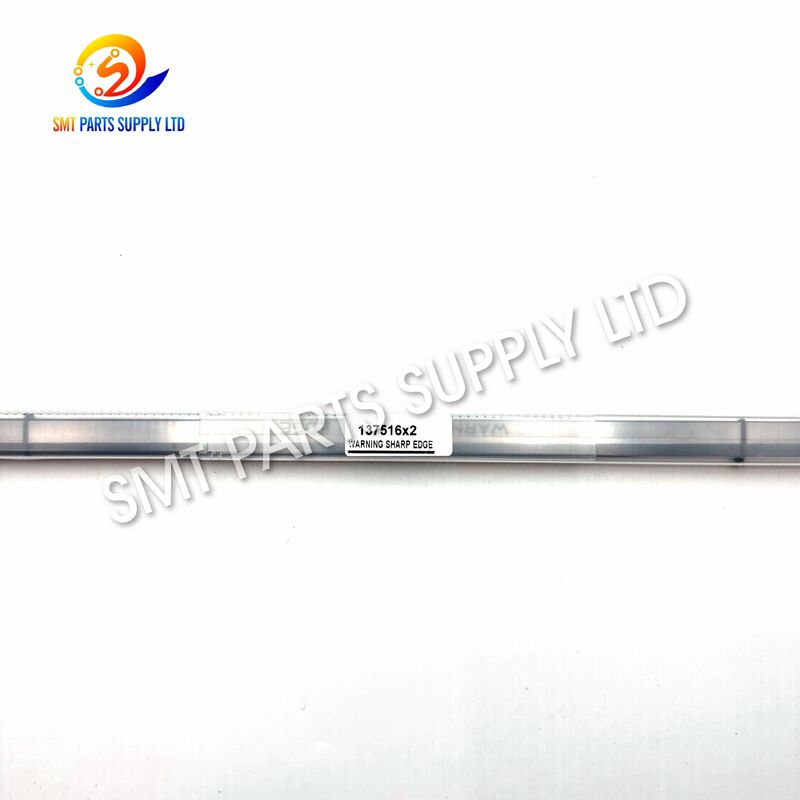

DEK 137516 215607 500 ملم لوح مشبك معدني لـ 02i 03i

رقاقة تثبيت اللوحة DEK 137516 هي قطعة غيار طابعة دقيقة تستخدم لدعم وتثبيت لوحات الدوائر المطبوعة أثناء عملية طباعة معجون اللحام. غالبًا ما يتم الرجوع إليها برقم القطعةمرجع رقاقة تثبيت DEK شائعة الاستخدام ومرجع متقاطع لمجموعة تثبيت لوحة الرقاقة بطول 500 مم ويتم توفيرها لتكوينات طابعات DEK المتوافقة التي تتطلبمجموعة تثبيت لوحة رقاقة أو دعامة بطول 500 مم.

أثناء الطباعة، يجب أن تظل لوحة الدوائر المطبوعة مسطحة وموضوعة بشكل صحيح ومستقرة تحت الاستنسل. يمكن لرقاقة تثبيت اللوحة البالية أو المنحنية أو غير الملائمة بشكل صحيح أن تسمح لحافة لوحة الدوائر المطبوعة بالتحرك أو الارتفاع، مما يؤدي إلى عدم محاذاة معجون اللحام، أو ارتفاع غير متساوٍ للترسيب، أو تغطية غير كاملة للوسادة، أو تسرب مفرط للمعجون. يساعد استبدال رقاقة التثبيت التالفة على استعادة دعم موثوق للوحة الدوائر المطبوعة وأداء طباعة أكثر اتساقًا.

هذا المكون مناسب لمصانع SMT، ومقدمي خدمات تصنيع الإلكترونيات، وشركات صيانة الطابعات، وموزعي قطع الغيار. يجب تأكيد التوافق وفقًا لرقم القطعة الأصلي، وهيكل التثبيت المثبت، وطراز الجهاز، وتكوين السكة، وطول الرقاقة الفعلي قبل الطلب.

تعمل رقاقة تثبيت اللوحة بالقرب من سكة نقل لوحة الدوائر المطبوعة وتتلامس أو تدعم حواف لوحة الدوائر المطبوعة بشكل متكرر. يمكن لدورات الإنتاج المستمرة، والضغط الميكانيكي، والتعديل غير الصحيح، والتلوث أن تؤثر تدريجيًا على شكلها وأدائها.

قد يظهر تشوه صغير غير مهم أثناء الفحص البصري، ولكنه يمكن أن يؤثر على استقرار لوحة الدوائر المطبوعة وتكرار الطباعة. تعتبر تجميعات لوحات الدوائر المطبوعة عالية الكثافة، والمكونات ذات المسافات الضيقة، وفتحات الاستنسل الضيقة حساسة بشكل خاص للدعم غير المستقر للوحة.

يجب على فرق الإنتاج والصيانة فحص مجموعة التثبيت عند حدوث شرط واحد أو أكثر من الشروط التالية:

• ترتفع حافة لوحة الدوائر المطبوعة قليلاً أثناء الطباعة.
• يتغير محاذاة اللوحة بين دورات الطباعة.
• ترسبات معجون اللحام غير متسقة بالقرب من حواف لوحة الدوائر المطبوعة.
• لا تستقر اللوحة بشكل مسطح على نظام الدعم.
• الرقاقة منحنية بشكل واضح، أو مخدوشة، أو متشققة، أو مشوهة.
• يصبح مسار نقل لوحة الدوائر المطبوعة أقل استقرارًا.
• تتلامس اللوحة مع الاستنسل بشكل غير متساوٍ.
• تزداد عيوب الطباعة بعد تصادم أو تعديل السكة.
• آلية التثبيت تحدث تلامسًا غير طبيعي أثناء التشغيل.
• لم تعد رقاقات التثبيت اليسرى واليمنى تبدو متماثلة.
• الرقاقة لا تعود بسلاسة بعد التثبيت.
• تنتج الآلة إنذارات متكررة لموضع اللوحة.

قد تتضمن هذه الأعراض مكونات طابعة أخرى أيضًا. لذلك، يجب فحص سكك النقل، ومثبتات اللوحة، وأدوات الدعم، والمستشعرات، والأسطوانات، ومشغلات التثبيت معًا عند تشخيص عدم استقرار الطباعة.

يمكن أن يساعد استبدال رقاقة تثبيت اللوحة التالفة بمجموعة 500 مم المتطابقة بشكل صحيح في استعادة هندسة التثبيت الأصلية وتحسين استقرار لوحة الدوائر المطبوعة أثناء طباعة الاستنسل.

تم تصميم رقاقة تثبيت اللوحة DEK 137516 / 215607 لتوفير سطح دعم متحكم فيه على طول حافة لوحة الدوائر المطبوعة. عند تركيبها وتعديلها بشكل صحيح، فإنها تساعد في الحفاظ على لوحة الدوائر في موضع قابل للتكرار بينما يلامس الاستنسل لوحة الدوائر وتتحرك الممسحة عبر منطقة الطباعة.

لا ينبغي اعتبار رقاقة التثبيت تصحيحًا مستقلاً لكل عيب في طباعة معجون اللحام. يجب أيضًا التحكم في حالة الاستنسل المناسبة، وضغط الممسحة، ودعم اللوحة، ومعايرة الطابعة، وعرض السكة، وتشوه لوحة الدوائر المطبوعة.

يشير تعيين500 ممإلى الطول الاسمي لرقاقة التثبيت

وصف المنتج القياسي المستخدم من قبل الموردين

التطبيق

• تطبيقات المعدات النموذجية
• تكوينات طابعة معجون لحام DEK 02i
• تكوينات طابعة معجون لحام DEK 03i
• تكوينات طابعة DEK Horizon المختارة
• الآلات التي تستخدم مرجع تثبيت 137516
• الآلات التي تستخدم مرجع مجموعة تثبيت 215607
• تكوينات الطابعة التي تستخدم 03128529
• خطوط طباعة SMT تعالج لوحات الدوائر المطبوعة الصلبة
• إنتاج تجميع الإلكترونيات عالي التنوع
• خطوط تصنيع الإلكترونيات التعاقدية

كيف تعمل

يتم تحرير المشبك وتخرج لوحة الدوائر المطبوعة من الجهاز.

خلال هذا التسلسل، يجب أن تظل رقاقة التثبيت مستقيمة ومحاذية بشكل صحيح. يجب أن تدعم حافة عملها اللوحة دون إحداث ضغط مفرط، أو خدش لوحة الدوائر المطبوعة، أو التدخل في حركة الناقل.

كيف تؤثر رقاقة التثبيت على جودة الطباعة

• تعتمد طباعة معجون اللحام على عدة علاقات متحكم بها:
• يجب أن تظل لوحة الدوائر المطبوعة مسطحة.
• يجب محاذاة الاستنسل مع وسادات لوحة الدوائر المطبوعة.
• يجب أن تتلامس لوحة الدوائر المطبوعة مع الاستنسل باستمرار.
• يجب أن يقاوم نظام دعم اللوحة ضغط الطباعة.
• يجب أن تحمل سكك الناقل لوحة الدوائر المطبوعة دون تشوه.

يجب أن يتم تحرير آلية التثبيت دون إزعاج اللوحة.

تركيب رقاقة غير صحيح أو طول خاطئ

كيفية اختيار رقاقة تثبيت اللوحة الصحيحة

معلومات الاستعلام الموصى بها

1. للحصول على عرض أسعار أسرع وأكثر دقة، أرسل:
2. رقم القطعة المطلوب.
3. طراز الجهاز والرقم التسلسلي.
4. صورة لوحة اسم الجهاز.
5. صورة رقاقة التثبيت التي تم إزالتها.
6. قياس الطول الإجمالي.
7. صورة مقربة لنقاط التركيب.
8. الكمية المطلوبة.
9. تفضيل الحالة الأصلية أو المتوافقة.
10. وجهة التسليم.

الجدول الزمني المتوقع للتسليم.

مقارنة بأحجام رقاقات تثبيت اللوحة الأخرى

قد تشير إلى تكوين تثبيت سريع التركيب آخر

خيارات التوريد الأصلية والمتوافقة

خيار جديد أصلي

خيار جديد متوافق

يمكن أن توفر رقاقة تثبيت لوحة متوافقة خيارًا عمليًا للمصانع التي تسعى إلى التحكم في تكاليف الصيانة. يجب التحقق من القطعة للتأكد من ملاءمتها للأبعاد، واستقامتها، وهيكل التركيب، والتشغيل الوظيفي قبل الاستخدام الإنتاجي.

إرشادات التركيب

• احتياطات التركيب
• لا تجبر الرقاقة على موضع تركيب غير متطابق.
• لا تثني الرقاقة للتعويض عن جزء غير صحيح.
• لا تقم بتشغيل الطابعة إذا كانت الرقاقة تتداخل مع الناقل.
• لا تستخدم لوحة دوائر مطبوعة تالفة كمرجع للتركيب.
• لا تقم بشد نقطة تثبيت واحدة بالكامل قبل محاذاة النقاط الأخرى.
• لا تستخدم أدوات كاشطة على حافة العمل.

توصيات الصيانة

نصائح التنظيف

استخدم مواد تنظيف معتمدة من إجراءات صيانة المعدات في المصنع. تجنب الكشط العنيف أو التلميع غير المتحكم فيه، مما قد يغير ملف الرقاقة أو ينشئ نتوءات.

مراقبة الجودة

• نقاط الفحص المقترحة
• تأكيد رقم القطعة
• تأكيد الطول الاسمي
• المظهر العام
• الاستقامة
• حالة نقاط التركيب
• جودة الحافة
• نظافة السطح
• مطابقة الزوج
• التعبئة والتغليف الواقي

تتحرك المشابك والناقل بشكل طبيعي

التعبئة والشحن

• خيارات الشحن
• شحن سريع دولي
• شحن جوي
• شحن مجمع
• وكيل شحن معين من قبل العميل
• شحن مجمع مع قطع غيار SMT أخرى

شحن عاجل لتوقف الآلة

تحديد دقيق للقطعة

خيارات توريد متعددة

خبرة في قطع غيار SMT

تعبئة التصدير

معالجة استعلام سريعة

طلبات مجمعة

س1: هل DEK 137516 و 215607 نفس رقاقة تثبيت اللوحة؟

س2: هل يتم توريد هذا المنتج كقطعة واحدة أم زوج واحد؟

س3: هل يمكن استخدام رقاقة التثبيت هذه على كل طابعة DEK؟

س4: كيف يمكنني تأكيد التوافق قبل الشراء؟

س5: متى يجب استبدال رقاقة تثبيت اللوحة؟
