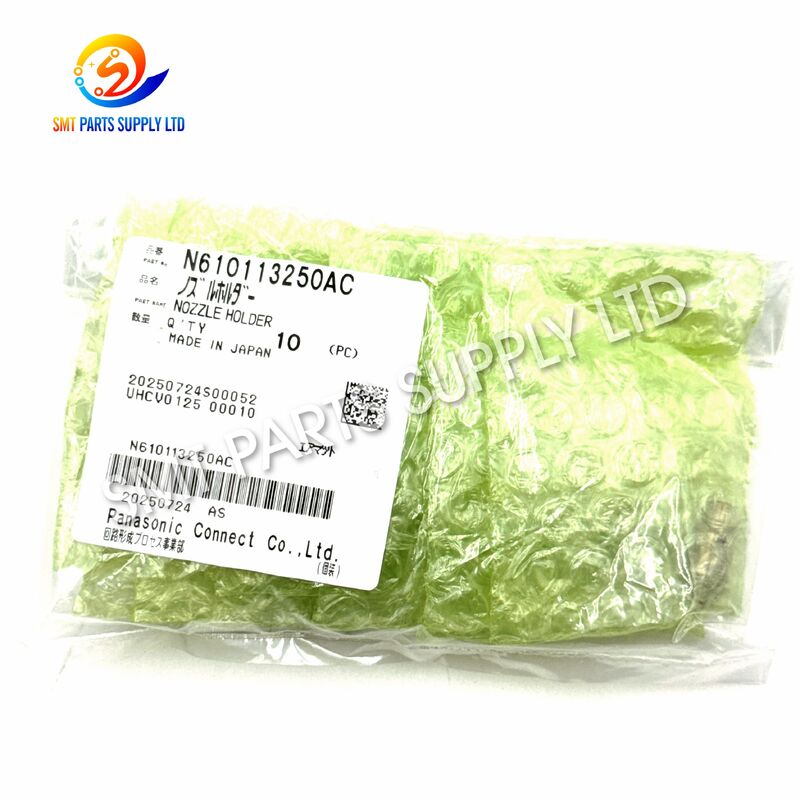

حامل فوهة باناسونيك N610113250AC مصقول لآلة التجميع السطحي CM402 ذات 8 رؤوس

حامل فوهة متجمدة لـ N610113250AC لـ CM402 8-head SMT

باناسونيك N610113250AC هو حامل فوهة معدنية دقة مصممة للاستخدام في آليات SMT المتوافقة لوضع الرأس.وحركة متكررة للفوهة التوضيحية أثناء عمليات التقاط المكونات التلقائية ووضعها.

يشار إلى هذا المكون عادةً لتطبيقات CM402 SMT 8-head SMT. أثناء الإنتاج ، يعمل حامل الفوهة بشكل مستمر حيث تختار الآلة المكونات من المغذيات ،يحملهم عبر عملية التعرف على الرؤية، ويضعها بدقة على لوحات الدوائر المطبوعة.

يساعد حامل الفوهة المتناسب بشكل صحيح على الحفاظ على مقعد الفوهة المستقر ، والسفر الرأسي السلس ، واستيعاب الفراغ الموثوق به ، وأداء الوضع المتسق.N610113250AC مناسبة للصيانة الوقائيةإصلاحات الطوارئ للآلات، وجرد قطع الغيار الحيوية.

لأن الآلات قد يكون لها تشكيلات رأس مختلفة والتحديثات الهندسية، يجب على المشترين تأكيد عدد الجزء الكامل، والنهاية، ونموذج الآلة، ونوع الرأس،و المكون الحالي قبل وضع الطلب.

N610113250AC هو عنصر دعم ميكانيكي مثبت داخل رأس وضع SMT متوافق.الغرض الرئيسي منه هو الاحتفاظ وتوجيه فوهة تستخدم لاختيار المكونات الإلكترونية من المغذيات ووضعها على لوحات PCB.

على الرغم من أن حامل الفوهة صغير نسبيا، فإنه يشارك في كل دورة وضع المكونات.دقة الأبعادالتشغيل السلس والتركيب الصحيح مهم بشكل خاص.

يجب أن يعمل العامل مع الفوهة والعمود والربيع والختم ودوائر الفراغ ورأس التثبيت وأجهزة الاستشعار ونظام التحكم.التآكل أو التلف في أي مكون متصل قد يؤثر على أداء التقاط ووضع.

يلامس فوهة التثبيت مباشرة أو يرفع المكونات الإلكترونية ، ولكن أدائها يعتمد أيضًا على حامل يدعمه.

يمكن أن يساعد حامل مختار ومثبت بشكل صحيح في توفير:

• تثبيت فوهة ثابتة
• حركة عمودية سلسة
• تحديد موقع الفوهة بدقة
• إلتقاط مكونات متكررة
• تقديم المكونات المتسقة للكاميرا الرؤية.
• حركة العودة الموثوق بها
• تقليل اللعب الميكانيكي.
• التشغيل المستقر أثناء الإنتاج عالي السرعة.
• معايرة سهلة للرأس
• خطر أقل من أخطاء التقاط المتكررة.

يمكن أن يسبب حامل غير صحيح أو ملبوس حركة غير متسقة أو إفراغ مفرط أو تحريك فوهة الفوهة أو ارتفاع غير طبيعي للاختيار أو أداء فراغ غير منتظم.

يمكن أن تبدو حاملات فوهات مشابهة مع وجود هياكل داخلية مختلفة ، وتسامحات أبعاد مختلفة ، وواجهات تثبيت ، أو إضافات مراجعة.لذلك يجب التحقق من رقم الجزء الكامل قبل الطلب.

يتم تشغيل العقدة بشكل متكرر خلال كل دورة لالتقاط ووضعها. مع مرور الوقت ، قد تتآكل أسطح الاتصال ومناطق التوجيه والواجهات الداخلية.

النتائج النموذجية تشمل:

• زيادة في المسافة الميكانيكية
• وضع الفوهة غير مستقر
• حركة عمودية غير منتظمة
• انخفاض في إمكانية تكرار الموقع.
• اهتزازات غير طبيعية

يمكن أن تحتوي بيئات إنتاج SMT على غبار المكونات ، وجسيمات PCB ، ودخان الزيت ، وبقايا معجون اللحام ، والمواد اللاصقة ، وغيرها من الملوثات.

التلوث قد يسبب:

• حركة المقعد مقيدة
• زيادة الاحتكاك الداخلي
• انسداد الممرات الفراغية
• مقاعد الفوهة سيئة.
• عمل عودة غير منتظم

يمكن أن تصطدم الفوهة مع:

• أجهزة التغذية الموضعة بشكل غير صحيح
• مكونات PCB مرتفعة.
• أدوات اللوحة
• حواف الصحن
• مكونات مشوهة
• إحداثيات وضع غير صحيحة.

قوة الاصطدام قد تمر عبر الفوهة وتضر أو تشوه العقدة.

إن تثبيت فوهة غير مناسبة، أو إجبار الفوهة على وضعها، أو عدم وضعها بشكل صحيح قد يسبب ضغوطًا غير طبيعية على العامل.

يمكن أن يتضرر الحامل بسبب:

• أدوات إزالة غير مناسبة
• قوة تركيب مفرطة
• مواد تنظيف غير صحيحة
• مواد التشحيم غير المعتمدة
• تفكيك خاطئ
• التلوث أثناء الخدمة

قد يسبب استخدام حامل مماثل مع اللاحظة الخاطئة سوء التركيب ، والحركة المقيدة ، وارتفاع الفوهة غير الصحيح ، وتسرب الفراغ ، أو مشاكل المعايرة.

أثناء مشروع إعادة بناء الرأس بالكامل ، يمكن استبدال العامل مع الينابيع والخيوط والعمودات والغلافات والمرشحات وغيرها من مكونات التآكل.

ويمكن أن تكون هذه الأعراض أيضاً بسبب الفوهات، صمامات الفراغ، المرشحات، الختم، أجهزة الاستشعار، الينابيع، العمود، أجهزة التغذية، بيانات المعايرة، أو برمجة الآلة.يجب إجراء تشخيص كامل قبل استبدال الأجزاء.

تحقق من العقدة المثبتة وقم بتسجيل الرقم الكامل، بما في ذلك عبارة AC. لا تحدد المكون فقط من خلال المظهر.

قدم المعلومات التالية:

• نموذج آلة
• الرقم التسلسلي للجهاز
• نموذج الرأس
• عدد مواقع الرأس
• علامة الحامل القائمة.
• رقم التجميع الرئيسي

الصور الواضحة يجب أن تظهر:

• منظر الأمام.
• نظرة خلفية.
• الصورة الجانبية
• واجهة تركيب
• فتحة داخلية
• علامة مرئية رقم الجزء.
• وضع التثبيت في الرأس

مقارنة الحاملين الأصليين والبدل عن:

• الأبعاد الكلية
• نقاط التثبيت
• وصلة الفوهة
• السطوح الموجهة
• واجهة الربيع
• ممرات الهواء أو الفراغ
• القطر الداخلي
• ملف خارجي.
• إضافة إصلاح

فحص الأجزاء التالية قبل التثبيت:

• فوهة وضع
• عقدة العمود.
• الربيع
• (سيل)
• -أجل.
• مرشح
• صمام الفراغ
• مستشعر الرأس
• واجهة تغيير الفوهة

استبدال العامل فقط قد لا يحل عيبًا ناجمًا عن مكون آخر تالف.

يجب أن يكتمل التثبيت بواسطة فنيين مدربين باستخدام أدوات نظيفة وإجراءات صيانة معتمدة.

بعد التثبيت، أكمل:

• فحص حركة يدوي
• اختبار تركيب الفوهة
• اختبار الفراغ
• فحص ارتفاع الفوهة
• معايرة الرأس
• التحقق من التقاط.
• اختبار دقة الموقع
• تجربة إنتاج خاضعة للرقابة

يمكن أن تمثل اللاحظات AA و AB و AC التصميم أو العملية أو المواد أو المورد أو مراجعات الأبعاد.

للترتيب الدقيق:

• تطابق رقم الجزء الكامل
• لا تُزيل اللاحقة من الاستفسار.
• لا تفترض أن كل المراجعات قابلة للتغيير.
• تأكيد BOM الآلة كلما أمكن.
• مقارنة الجزء الحالي قبل التثبيت.
• طلب تأكيد تقني للآلات المعدلة أو المعاد بناؤها.

حامل فوهة N610113250AC مناسب للتطبيقات التالية.

تستخدم لاستبدال حامل متآكل أو متضرر أثناء خدمة المعدات المقررة.

يتم الاحتفاظ بها كجزء احتياطي حاسم لتقليل وقت التوقف بعد فشل رأس التثبيت

يتم تركيبها أثناء إعادة بناء المهنية لمجموعات الرأس القديمة أو المستخدمة بشكل كبير.

مناسبة لمصانع خدمات تصنيع الإلكترونيات التي تعمل على خطوط تجميع PCB ذات الحجم الكبير.

ينطبق على المصنعين الذين ينتجون:

• إلكترونيات السيارات
• لوحات التحكم الصناعية
• معدات الاتصال
• الإلكترونيات الاستهلاكية
• منتجات إضاءة LED.
• الأجهزة الإلكترونية الطبية
• تجمعات إمدادات الطاقة
• منتجات المنزل الذكي

يستخدمها مهندسو الخدمة لتشخيص الآلة والصيانة والإصلاح وإصلاح موقع العملاء.

مناسبة لفحص آلة SMT المستخدمة وإعادة التهيئة قبل المعايرة أو اختبار الإنتاج أو إعادة البيع.

يمكن للموزعين الإقليميين تخزين N610113250AC للعملاء المحليين SMT الذين يحتاجون إلى خدمة استبدال سريعة.

يتم تثبيت فوهة التثبيت في آلية حامل الفوهة أو تدعمها. يحافظ حامل الفوهة على الموقف المطلوب داخل رأس التثبيت.

يتحرك رأس التثبيت بسرعة نحو موقع التقاط المغذية. يدعم حامل استقرار الفوهة أثناء التسارع والتباطؤ.

يتنقل الفوهة لأسفل نحو المكون الإلكتروني. يسترشد العامل بهذه الحركة ويساعد في الحفاظ على الموقع الصحيح.

تقوم الآلة بتشغيل نظام الفراغ. يتم سحب الهواء من خلال الفوهة، مما يسمح للفصل أن يرفع من المغذية.

يحمل رأس التثبيت المكون من جهاز التغذية إلى كاميرا الرؤية أو مباشرة نحو منطقة وضع PCB.

تقوم الكاميرا بالتحقق من موقع المكون، الزاوية، الشكل، والتوجه. يساعد دعم الفوهة المستقر في توفير عرض مكون قابل للتكرار.

يتحرك الرأس إلى إحداثيات PCB المبرمجة. يتنقل الفوهة لأسفل ويضع المكون على معجون اللحام أو الملصق.

يتم إطلاق الفراغ، مما يسمح للمكون بالبقاء على PCB.

تعود الفوهة إلى موقعها الأولي، وتبدأ الآلة دورة التثبيت التالية.

الطريقة الأكثر أمانًا للاختيار هي استخدام رقم الجزء الكامل N610113250AC.

لا تقدم الاستفسار فقط على أنه:

• N610113250.
• حامل CM402
• حامل فوهة (باناسونيك)
• حامل ثمانية رؤوس

هذه الوصفات قد لا تحدد التحديث المطلوب بدقة.

يمكن أن تستخدم منصة الماكينة نفسها مجموعات مختلفة من الرؤوس. ذكر ما إذا كان التطبيق هو تكوين 8 رؤوس وتقديم ملصق الرأس إذا كان متاحاً.

مقارنة العنصر البديل مع العنصر الذي تم إزالته قبل التثبيت

خيارات التوريد المتاحة قد تشمل:

الصور تساعد على تحديد:

• شكل المنتج
• واجهة تركيب
• علامات مرئية
• الاختلافات في المراجعة
• موقع الضرر
• مكونات ذات صلة

للحفاظ على الطوارئ، شراء وحدة عاملة ووحدة احتياطية واحدة يمكن أن تقلل من وقت التوقف في المستقبل.

يمكن للمصانع التي تشغل العديد من الآلات المتوافقة إعداد المخزون وفقًا لجدول الاستخدام والصيانة التاريخي.

يجب أن تعتبر قائمة المواد للآلة أو دليل الصيانة أو رسومات تركيب الرأس بمثابة المرجع الأساسي للتوافق.

توفير المعلومات الكاملة يساعد على تقليل تأخير العطاءات واختيار الجزء الخاطئ.

يجب التحقق من الهوية الكاملة N610113250AC مقابل طلب الشراء من العميل.

يجب فحص الحامل على:

• شقوق.
• التآكل
• تشوه
• أضرار تأثير
• تلوث السطح
• خدوش غير طبيعية
• واجهات تالفة

يجب فحص مناطق التثبيت، وأسطح الاتصال بالفوهة، ومناطق التوجيه، وممرات الهواء المرئية.

إذا كان الهيكل يسمح بذلك، يجب التحقق من المقاومة غير الطبيعية للمحافظ، أو النوبات، أو الضعف المفرط، أو الحركة غير المنتظمة.

يجب حماية العقدة بشكل فردي من الغبار والرطوبة والصدمة والاتصال بالأجزاء المعدنية الثقيلة.

يمكن تقديم الصور قبل الشحن عندما يطلب العملاء تأكيد رقم الجزء أو الحالة أو المظهر.

يجب أن يتم التثبيت من قبل فنيين صيانة SMT مؤهلين.

1. أوقفوا المعدات وفق الإجراءات المعتمدة
2. عزل الطاقة الكهربائية والهواء المضغوط والفراغ عند الضرورة.
3. إزالة غطاء رأس التثبيت وفقًا لدليل الصيانة.
4. سجل الموقف الأصلي للمحفظة وتوجهها.
5. إزالة المكون القديم باستخدام الأدوات المناسبة.
6. فحص الفوهة، والعمود، والربيع، والختم، والغلاف، والأجزاء القريبة.
7. نظف منطقة التثبيت بعناية
8. تثبيت N610113250AC دون قوة مفرطة.
9. تأكد من أن الآلية تتحرك بحرية
10. استعيد نظام الآلة
11. قم بتعديل الرأس
12. إكمال اختبار التقاط ووضع
13. قم بتجربة إنتاج خاضعة للرقابة

لا تطحن أو تثبّت أو ثني أو تعديل العقدة لتتناسب مع مجموعة غير متوافقة.

• فحص آلية حامل الفوهة أثناء الصيانة المقررة للرأس.
• ابق منطقة وضع الرأس نظيفة
• قم باستبدال الفوهات المتضررة على الفور.
• تجنب استخدام مواد تنظيف غير معتمدة.
• لا تطبق زيت زيت مفرط
• فحص الأختام ذات الصلة، والريشات، والأسطوانات، والفلاتر.
• احتفظ بحاويات الاستبدال في عبوات فردية.
• وضع علامة على كل المخزون مع اللاحقة الكاملة.
• أبقِ الأجزاء الأصلية والمتوافقة منفصلة.
• سجل تاريخ التثبيت وتاريخ الصيانة
• تحقق من فشل متكرر قبل تركيب حامل آخر.
• التمرين الكامل بعد الاستبدال الميكانيكي عند الضرورة.

احفظ العبوة في بيئة نظيفة وجافة ومحمية.

الممارسات الموصى بها تشمل:

• ابقوا المكون مغلقاً حتى التثبيت
• منع الغبار من دخول الفتحات.
• تجنب الاتصال المباشر بالأجزاء الميكانيكية الثقيلة.
• لا تلمس الأسطح الدقيقة بأيدي قذرة.
• استخدموا ملصقات المخزون الفردية
• مراجعات AA، AB، و AC منفصلة.
• تطبيق سيطرة أول من يدخل، أول من يخرج
• سجل نتائج التفتيش الواردة
• حماية المكون من الرطوبة والمواد المآكلة.

خيارات الشحن قد تشمل:

• ديه إل
• بالبريد الفيدرالي
• UPS.
• الشحن الجوي الدولي
• حساب خدمة الشحن للعملاء
• شحنة مجمعة مع قطع غيار SMT الأخرى.

يمكن أن يذكر الرقم الكامل N610113250AC على الأسعار والفواتير وقوائم التعبئة وتسميات العبوات.

يمكن للعملاء طلب كميات صغيرة للاختبار أو الصيانة الطارئة أو المخزون الاحتياطي الحرج.

يمكن اقتباس ظروف مختلفة للتوريد وفقا لمتطلبات الآلة وميزانيات الشراء.

يمكن أن يتم توفير الحامل مع:

• فوهات SMT.
• المغذيات.
• أجهزة الاستشعار
• الصمامات الكهربائية
• مرشحات
• الأحزمة.
• المحركات
• لوحات التحكم
• أجزاء الرأس
• مكونات الحامل

يمكن للعملاء طلب صور أو تأكيد علامة مرئية قبل الشحن.

يمكن إعداد الطلبات للعملاء في أوروبا وأمريكا الشمالية وجنوب شرق آسيا والشرق الأوسط والأسواق الدولية الأخرى.

تتطلب قطع الغيار SMT تحديدًا دقيقًا. قد لا يكون للمكونات ذات المظهر المماثل نفس الأبعاد أو الواجهات أو المواد أو مستويات التعديل.

يمكن للمورد المتخصص مساعدة العملاء:

• تقليل الأوامر الخاطئة.
• تحقق من أرقام الأجزاء الكاملة
• تحديد الاختلافات في اللاحق.
• مقارنة الخيارات الأصلية والمتوافقة.
• توحيد منتجات متعددة.
• جهزوا مخزون الطوارئ
• تحسين التواصل بين المهندسين و فرق الشراء
• تقليل التأخير الناجم عن معلومات المنتج غير الكاملة.
• ترتيب التعبئة الدولية والشحن.

رقم N610113250AC هو مكون حامل فوهة مثبت داخل آلية رأس وضع متوافقة. إنه ليس وحدة رأس كاملة، أو مجموعة فوهة كاملة، أو محرك، أو عمود، أو جهاز استشعار، أو مبدل فوهة.

لا يتم تضمين الفوهة ما لم يذكر ذلك على وجه التحديد في الاقتباس. يمكن أن يستخدم العامل والفوهة والعمود والربيع والختم والمرشح والأجزاء ذات الصلة أرقام أجزاء منفصلة.

الأرقام تنتمي إلى نفس عائلة الأرقام الأساسية، ولكن يجب أن لا يفترض التبادلية مراجعة. يجب على المشترين تأكيد BOM الجهاز، وتكوين الرأس، والأبعاد،والجزء المثبت قبل الاستبدال.

لا، قد تكون أخطاء التقاط أيضاً ناتجة عن فوهات متضررة أو تسرب فراغ أو مرشحات مسدودة أو صمامات معيبة أو أجهزة استشعار أو أجهزة تغذية أو أغطية أو بيانات معايرة أو برمجة آلة.

الرجاء تقديم رقم الجزء الكامل والكمية المطلوبة ونموذج الآلة وتكوين الرأس والحالة المطلوبة وبلد الوجهة وصور واضحة للمحمل الحالي كلما كان ذلك متاحاً.

للحصول على عروض الأسعار، تأكيد المخزون، التعرف الفني، قطع الغيار الجديدة الأصلية، قطع الغيار الجديدة المتوافقة والطلبات الموحدة لقطع الغيار SMT، يرجى الاتصال:

الرجاء تضمين رقم الجزء الكامل، نموذج الآلة، تكوين الرأس، الكمية، الحالة المفضلة، بلد الوجهة، وصور الجزء الموجود.المعلومات الكاملة تسمح لنا بإعداد اقتباس أسرع وأكثر دقة.
