JUKI HC-BH0336LW4-S4 30W FX-3-Series محرك سيرفو Z-Axis 40048065

JUKI HC-BH0336LW4-S4 30W FX-3-Series Z-Axis Servo Motor 40048065

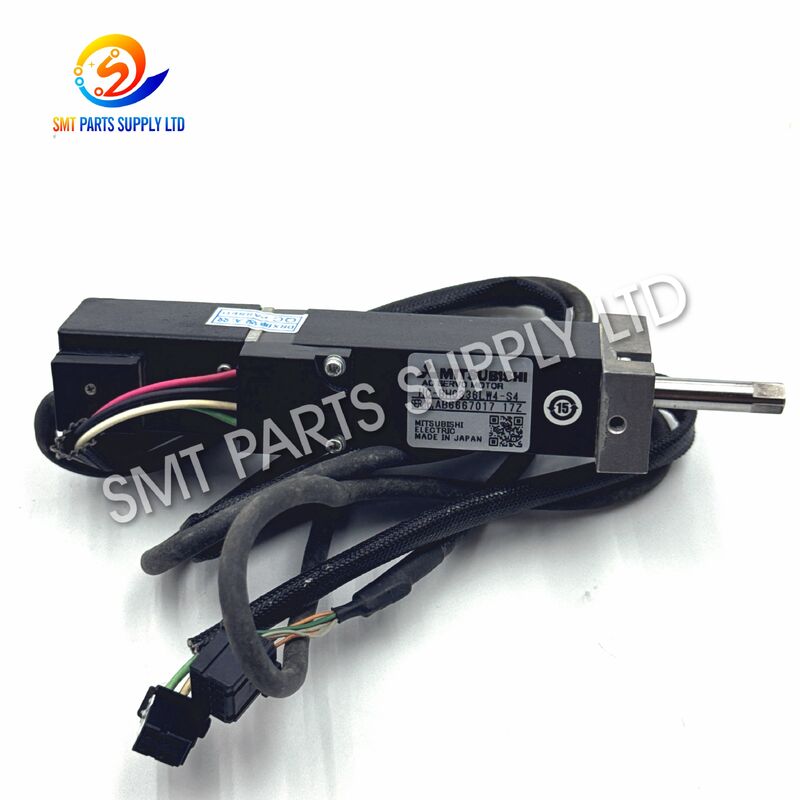

JUKI 40048065 HC-BH0336LW4-S4 هو محرك خدمة مضغوط بقوة 30W مصمم لنظام حركة المحور Z من آلات وضع SMT متوافقة من سلسلة FX-3. أثناء التجميع الإلكتروني عالي السرعة ،محور Z يتحكم في الحركة الرأسية المطلوبة للنهوض بالفوهة، التقاط المكونات، إعادة رأس، مقاربة PCB ووضع المكونات المسيطر عليه.

أداء محور Z المستقر أمر ضروري للحفاظ على ارتفاع التقاط ثابت، ارتفاع وضع واستجابة الرأس. عندما يصبح المحرك الأصلي يرتدي، سخان أو غير مستقر كهربائيا،قد تشهد الآلة إنذارات تحديد المواقعحركة عمودية غير منتظمة أو فشل في التقاط أو انقطاع غير متوقع في الإنتاج.

يُعرف برقم الجزء 40048065 ونموذج المحرك الكامل HC-BH0336LW4-S4 ، هذا المكون الغياري مناسب لمصانع SMT ، شركات خدمة المعدات ،موزعي قطع الغيار ومصنعي الالكترونيات الذين يديرون معدات وضع متوافقةقبل الطلب، يجب على العملاء تأكيد الملصق الكامل، مكافأة المحرك، ترتيب المكونات، اتجاه الكابلات وتكوين الجهاز.

يجب التحقق من رقم الجزء ، ولاحقة النموذج والمظهر المادي معًا. لا يمكن تغيير محرك بنفس الطاقة القياسية أو غطاء مماثل تلقائيًا.

بالنسبة للآلات KE-2070 أو KE-2080 ، يجب على العملاء تقديم ملصق المحرك الحالي وصور الاتصالات قبل الطلب.لا ينبغي تأكيد التوافق فقط من اسم الجهاز أو القوة الاسمية.

يقوم محور Z لرأس التثبيت بإكمال عدد كبير من دورات التسارع والتباطؤ والانخفاض والرفع المتكررة خلال كل نوبة إنتاج.الحركة المستمرة تضع الضغوط الميكانيكية والكهربائية على المحرك، الكابلات والمتصلات ومكونات النقل.

قد تتطور مشكلة المحرك تدريجياً أو تظهر فجأة بعد الاصطدام أو فشل الكابلات أو الحمل الميكانيكي المفرط.

يؤثر إنتاج SMT المستمر تدريجياً على محامل المحركات والعزل ومكونات التغذية الارتجاعية واتصالات الكابلات. قد تعاني الآلات التي تعمل في نوبات متعددة من ارتداء أسرع.

إن آلية المحور Z الملوثة أو الجافة أو المتضررة تخلق مقاومة إضافية. يجب على المحرك أن ينتج المزيد من الجهد لإكمال الحركة المطلوبة ، وزيادة درجة الحرارة والحمل الكهربائي.

الزيت غير الكافي يزيد من الاحتكاك. الزيت المفرط أو غير المناسب قد يجذب الغبار ، ويقيد الحركة أو يلوث المكونات الميكانيكية والكهربائية القريبة.

يمكن أن تؤدي حركة رأس التثبيت المتكررة إلى ثني الكابلات المتحركة والردود الآلية الآلاف من المرات. يمكن أن ينكسر الموصلات الداخلية حتى عندما يبدو سطح الكابل الخارجي طبيعياً.

يمكن أن يؤدي الاتصال الكهربائي السيئ إلى انقطاع طاقة المحرك أو إشارات التغذية الراجعة. وهذا يمكن أن يسبب إنذارات متقطعة أو حركة غير مستقرة أو فشل أثناء بدء الجهاز.

يعتمد نظام التحكم الخدمي على ردود الفعل الدقيقة. قد تسبب إشارة ردود الفعل غير المستقرة أخطاء في الموقع أو الاهتزازات أو الحركة غير النظامية أو مشاكل التوجيه المتكررة.

ارتفاع الفوهة الخاطئ ، المغذيات المتضررة ، بيانات المكونات غير المناسبة أو أخطاء البرمجة قد تسبب تصادم الرأس. يمكن أن يؤدي الاصطدام المفاجئ إلى تلف المحرك أو الارتباط أو ناقل نقل المحور Z.

قد يقلل سوء التوجيه أو عدم توحيد تشديد المربعات أو تركيب الموصلات القسري أو توجيه الكابلات غير الصحيح من عمر خدمة المحرك.

الحركة المقيدة أو سوء التهوية أو العمل المستمر تحت حمل غير طبيعي يمكن أن يسبب ارتفاع درجة الحرارة وتسريع التدهور الداخلي.

إن اختيار المحرك فقط من خلال المظهر أو الطاقة الخارجة قد يؤدي إلى عدم تطابق المكونات ، وأخطاء التغذية الراجعة ، ومشاكل التثبيت أو إنذارات الخدمة.

عندما يؤكد استكشاف الأخطاء أن محرك المحور Z المثبت معيب ، يمكن استبدالها بالنموذج المحدد بشكل صحيح لاستعادة حركة الرأس العمودية المستقرة.

يجب اختيار الغيار من خلال رقم الجزء الكامل ونموذج المحرك وليس من خلال المظهر وحده.

بالنسبة لهذا المنتج، المعلومات الرئيسية للتعرف هي:

1. سجل رمز الإنذار الكامل للجهاز
2. تحقق من وصلة طاقة المحرك
3. فحص المكيف أو رابط ردود الفعل
4. تحقق من الكابل من أجل سحق أو ثني أو كسر داخلي.
5. فحص الدليل وآلية نقل المحور Z.
6. تأكد من أن الآلية تتحرك دون مقاومة مفرطة
7. تفقد المحرك من أجل الضوضاء غير الطبيعية أو درجة الحرارة.
8. تحقق من ملصق المحرك الكامل والإضافة.
9. مقارنة رقم الجزء المثبت مع سجل الصيانة.
10. استبدال المحرك فقط بعد فحص المكونات ذات الصلة.
11. إكمال تعيين الجهاز والمعايرة بعد التثبيت
12. قم بإجراء تجربة خاضعة للرقابة قبل إعادة بدء الإنتاج الكامل

قد يكون استبدال المحرك مناسبًا عندما:

• المحرك يؤدي بشكل متكرر إلى إنتاج إنذار خدمة مؤكد.
• إشارات ردود الفعل لا تزال غير مستقرة بعد فحص الكابل
• المحرك ينتج ضوضاء ميكانيكية غير طبيعية
• درجة حرارة المحرك ترتفع بسرعة في حالة التشغيل الطبيعي.
• العجلة أو المحمل يظهر ارتداء مفرط.
• تحرك الرأس الرأسي يصبح غير متسق
• المحرك يفشل في اختبار وظيفي متاح
• المحرك المثبت تعرض لأضرار من الاصطدام
• تكلفة الإصلاح ليست اقتصادية.
• وقت توقف الإنتاج يتطلب حلًا بديلًا مباشرًا.

يستخدم محرك HC-BH0336LW4-S4 للتحكم في حركة المحور Z العمودي لرأس وضع SMT متوافق.

محور Z يحرك مجموعة الفوهة نحو نقطة التقاط المكون ، ويرفع المكون بعد التقاطه ، ويخفضه نحو موقع PCB المبرمج ويرجع الرأس بعد الوضع.

• تصنيع الإلكترونيات الاستهلاكية
• تجميع إلكتروني للسيارات
• إنتاج لوحات التحكم الصناعية
• تصنيع معدات الاتصالات
• إنتاج إضاءة LED.
• تصنيع إلكترونيات الطاقة
• التجميع الإلكتروني الطبي
• إنتاج لوحات تحكم الأجهزة المنزلية.
• خدمات تصنيع الإلكترونيات.
• صيانة وتجديد معدات SMT.

قد يكون من المفيد الاحتفاظ بمحرك بديل في المخزون عندما:

• الآلة تعمل لمدة نوبتين أو ثلاث نوبات
• خط الإنتاج لديه قدرة احتياطية محدودة.
• وقت التسليم الدولي قد يؤثر على الصيانة.
• لقد حدثت إنذارات متقطعة سابقة.
• العديد من الآلات تستخدم نفس المحرك المؤكد
• فترة توقف الإنتاج تخلق خسائر كبيرة.
• ما زالت الآلة مهمة للإنتاج اليومي.
• دعم الخدمات المحلية محدود.
• الصيانة الوقائية تخطط لها
• مطلوب توفير قطع غيار طارئة

جهاز التحكم في الآلة يرسل أوامر حركة إلى نظام التحكم في الخدمةمما يجعلها تدور وتحرك آلية نقل المحور Z.

يتم إرجاع معلومات التغذية الراجعة إلى جهاز التحكم. يقوم جهاز التحكم بمقارنة الموقف الفعلي مع الموقف المطلوب وتصحيح الحركة حتى يتم الوصول إلى الارتفاع المطلوب.

1. برنامج التوظيف يطلب وضع محور Z
2. جهاز التحكم ينشئ أوامر الحركة
3. محرك القيادة يدفع المحرك
4. المحرك يدور آلية ناقل النقل.
5. رأس التثبيت يتحرك عموديا
6. ردود الفعل الحركية تبلغ عن الحركة الفعلية.
7. المراقب يقارن المواقع الفعلية والمواقع المستهدفة
8. يتم تصحيح اختلافات الموقف تلقائيًا.
9. الفوهة تصل إلى الارتفاع المبرمج
10. عملية التقاط أو وضع تستمر

يعمل محرك المحور Z مع:

• محرك الخدمة
• كابل طاقة المحرك
• مكشف أو كابل ردود فعل
• الارتباط الميكانيكي
• توجيه المحور Z.
• آلية النقل
• رئيس التوظيف
• حامل الفوهة
• جهاز استشعار المنشأ
• مستشعر الحد
• وحدة تحكم الآلة
• معايير الخدمة
• نظام التشحيم
• بيانات معايرة الآلة

قد لا يحل استبدال المحرك إنذارًا ناجمًا عن كابل متضرر أو محرك خدمة معيب أو آلية مصابة أو مشكلة مستشعر أو معيار غير صحيح.

الرقم المطلوب لجزء JUKI لهذه القائمة هو:

40048065

يجب التحقق من رقم الجزء في سجل المحرك الأصلي أو أجزاء الآلة أو وثيقة الصيانة أو تاريخ الاستبدال.

النموذج الكامل يجب أن يكون:

HC-BH0336LW4-S4

الإضافة الأخيرة مهمة. لا تختار محرك باستخدام التعرف المختصر HC-BH0336LW4 فقط.

تأكيد أن المحرك الأصلي معتاد على:

30 واط

المطابقة من الناتج وحدها ليست كافية، ولكنها خطوة تحديد هامة.

التحقق من أن المكون المطلوبمحرك محور Z.

محرك مثبت بالقرب من رأس التثبيت قد يتحكم في حركة أخرى. محركات المحاور المختلفة ليست قابلة للتبادل تلقائيًا.

بالنسبة للتطبيقات من سلسلة FX-3، قدم:

• نموذج آلة كامل
• الرقم التسلسلي للجهاز
• تشكيل الرأس
• رقم جزء محرك موجود
• نموذج محرك موجود
• رمز الإنذار الحالي

بالنسبة للآلات KE-2070 أو KE-2080 ، لا تطلب قبل فحص المحرك المثبت.

يجب أن تظهر صورة الملصق بوضوح:

• نموذج محرك كامل.
• الوصف الكامل
• الصادرات المسموح بها
• الرقم التسلسلي
• رمز الإنتاج
• الرمز الشريطي أو الرمز التعرفي
• معلومات المصنع

تقدم صور واضحة لـ:

• وصلة الطاقة
• رابط ردود الفعل
• ترتيب الدبوس
• هيكل قفل الجهاز
• اتجاه منفذ الكابل
• طول الكابل
• أي محول متوسط.

قبل الدفع، تأكد:

• حالة المنتج
• معيار التفتيش
• توافر الاختبار
• مظهر العلامة
• بما في ذلك الملحقات
• فترة الضمان
• إجراء العودة
• جدول التسليم
• طريقة التعبئة
• مسؤولية الشحن

• أقطع و عزل طاقة الآلة
• اتبع إجراءات السلامة الكهربائية المصنعة
• سجل مواقع الكابلات الأصلية
• التقط صورة للمنشأة القائمة
• ضع علامة على جميع المكونات قبل إزالتها
• تأكد من ملصق محرك الاستبدال
• فحص آلية الارتباط وآلية المحور Z
• نظف منطقة التثبيت
• تحقق من وجود مقاومة ميكانيكية مفرطة
• راجع وثائق الصيانة المناسبة

• لا تسحب أو تلتوي كابل المحرك.
• لا تجبروا المرفق على وضعها
• اصطف المحرك و الارتباط بشكل صحيح
• إضغط على أجهزة التثبيت بالتساوي.
• أبقوا الكابلات بعيدة عن المكونات المتحركة
• تجنب ثنيات الكابلات الحادة
• لمنع الدخول للدهون إلى الموصلات
• تأكيد الارض الحماية.
• تحقق من إزالة الكابلات
• إعادة تركيب جميع الأغطية والحماية.

• أكمل إجراءات التوجيه المطلوبة
• راقب الحركة الأولى بسرعة منخفضة
• تحقق من اتجاه الحركة
• إستمع إلى الأصوات غير الطبيعية
• مراقبة درجة حرارة المحرك.
• تأكيد ارتفاع التقاط.
• تأكد من ارتفاع الموقع
• أطلق دورة إنتاج جافة
• اختبر عدد محدود من PCBs.
• راجع تاريخ إنذار الآلة

يجب أن يتم التثبيت والمعايرة من قبل موظفي صيانة SMT مدربين.

يجب حماية المحرك من:

• تأثير النقل
• اهتزازات متكررة
• الرطوبة.
• الغبار.
• أضرار بالاتصال
• ثني الكابلات
• تحميل العمود
• كهرباء ثابتة
• التجهيز في المستودع
• حركة البضائع الدولية

يمكن أن تتضمن العبوة كيسًا مضادًا للستاتيكية، وتغليفًا وقائيًا، وتغطية رغوة، وحماية لاصقات، وكرتون تصدير مقوى.

يستخدم المحرك للحركة العمودية على المحور Z في معدات وضع SMT متوافقة من سلسلة FX-3. يدعم خفض الفوهة ، والتقاط المكونات ،سحب الرأس ووضع المكونات الخاضع للرقابة أثناء تجميع PCB.

لا ينبغي افتراض التوافق. يجب على العملاء الذين يستخدمون آلات KE-2070 أو KE-2080 تقديم ملصق المحرك الحالي.صور كاملة للنموذج والمتصلات للتحقق قبل وضع الطلب.

الرجاء تقديم نموذج الجهاز، ورقم التسلسل للجهاز، ورقم الجزء الحالي، ونموذج المحرك الكامل، وموقع المحور، وصور الموصات، وصورة الملصق،الكمية المطلوبة وكود الإنذار الحالي للجهاز.

الأعراض الشائعة تشمل الإنذارات الخدمية، الحركة الرأسية غير المستقرة، الضوضاء غير الطبيعية، درجة الحرارة المفرطة،فشل متكرر في التوجيه وتشغيل المحور المتقطع.

قد تكون الوحدات الجديدة أو الزائدة أو المختبرة المستخدمة متاحة وفقًا للمخزون الحالي. حالة المنتج وحالة التفتيش وشروط الضمان،يجب تأكيد جدول التعبئة والتسليم في العرض الرسمي.

أحتاج إلىJUKI 40048065 HC-BH0336LW4-S4 30W محرك خدمة المحور Zلجهاز وضع SMT من سلسلة FX-3؟

الرجاء تقديم:

• رقم الجزء المطلوب
• نموذج كامل للسيارة
• نموذج آلة
• الرقم التسلسلي للجهاز
• كمية مطلوبة
• حالة المنتج المفضلة
• بلد الوجهة
• صورة ملصق السيارة
• الصور المصورة
• رمز إنذار الآلة الحالي

سنقوم بمراجعة تفاصيل التعرف ونقدم حالة المنتج المتاحة ومعلومات التفتيش وتفاصيل التعبئة وخيارات التسليم.

بيان العلامة التجارية:يستخدم JUKI ومراجع نموذج الآلة ذات الصلة فقط لشرح هوية المنتج وتوافق المعدات.تم إعداد هذا القائمة بشكل مستقل لتوفير قطع الغيار ولا تمثل صفحة مبيعات رسمية معتمدة من قبل الشركة المصنعة.
