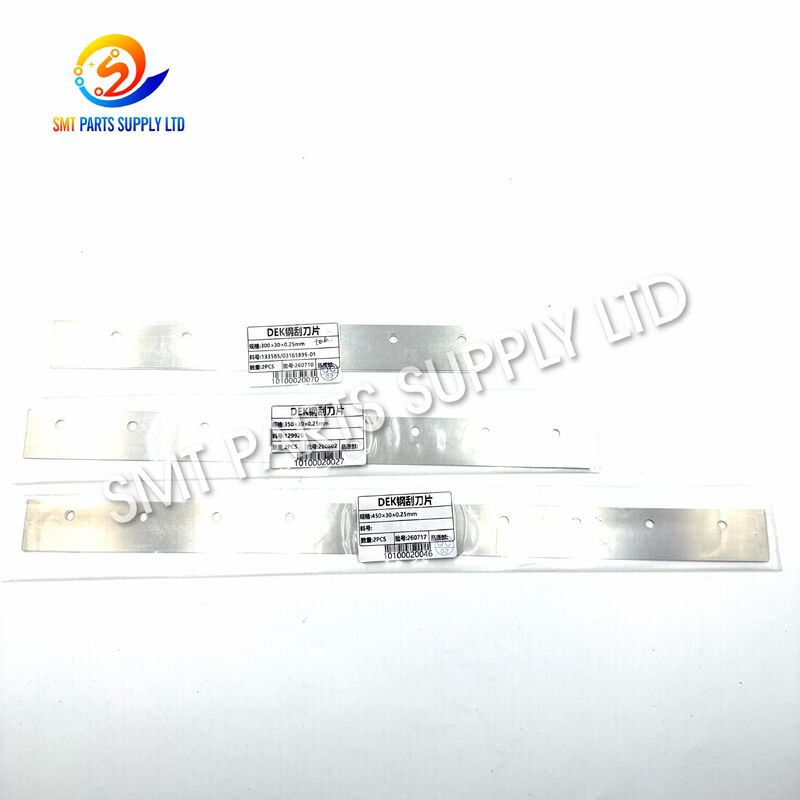

DEK 133585/03165895-01/129926/260717 شفرات ممسحة فولاذية 300–450 مم لطابعات Horizon

تم تصميم شفرات المفرشات من الفولاذ المقاوم للصدأ DEK 300 mm و 350 mm و 450 mm لنقل معجون اللحام المتحكم به في عمليات الطباعة الآلية SMT. تشمل المراجع المتاحة 133585 ،03165895-01، 129926، و 260717، التي تغطي متطلبات عرض الطباعة المتعددة للطابعات المنسقة DEK Horizon والتكوينات ذات الصلة.

توفر كل شفرة حافة طباعة مستقيمة ومستقرة تساعد على توزيع معجون اللحام عبر منطقة فتحة الشبكة تحت ضغط ومعدل السفر المسيطر عليه.البناء من الفولاذ المقاوم للصدأ يوفر صلابة جيدة، مقاومة التآكل، واستقرار الأبعاد خلال دورات الإنتاج المتكررة.

هذه الشفرات مناسبة لمصنعي الإلكترونيات، ومراكز خدمة SMT، وموزعي قطع الغيار، ومرافق الإنتاج التي تتطلب استهلاك الطابعة الموثوق بها.أطوال متعددة تسمح للمشترين لاختيار شفرة وفقا لعرض PCB، منطقة فتح الشبكة، هيكل حامل، وتكوين الجهاز.

من أجل توفير دقيق ، ينصح العملاء بتقديم نموذج الطابعة وطول الشفرة الحالية وتخطيط ثقب التثبيت وزاوية الشفرة وسماكة ورقم الجزء الموجود قبل الطلب.

شفرة المفرش هي مكون مهم في عملية طباعة معجون اللحام. على الرغم من أنها تبدو بسيطة ميكانيكياً، إلا أن حالتها تؤثر بشكل مباشر على طلاء المعجون، وملء الفتحة،اتصال الشبكة، و استمرارية الودائع، و قابلية الطباعة بشكل عام.

خلال كل دورة طباعة، يطبق الشفرة الضغط على معجون اللحام ويقوم بنقله عبر سطح الشريط.يجب أن تتدحرج المعجون بسلاسة أمام الشفرة أثناء دفعها في فتحات الشبكةالشفرة ذات الطول الصحيح، الزاوية، الصلابة، والحالة الحافة تساعد على إنتاج رواسب معجون اللحام المتكررة.

شفرة غير صحيحة أو ملبسة قد تسبب:

استبدال شفرة المفرش في فترة الصيانة الصحيحة يساعد على حماية استقرار العملية ويقلل من خطر العيوب التي تصل إلى وضع المكونات، إعادة لحام التدفق،أو التجميع النهائي.

لا تكون عيوب الطباعة دائماً ناتجة عن جودة معجون اللحام أو الشبكة. وينبغي أيضاً فحص شفرة المكنسة وحالة تركيبها كلما أصبحت عملية الطباعة غير مستقرة.

تتآكل حافة الشفرة تدريجياً بعد الاتصال المتكرر بسطح القلم. حتى التغييرات الصغيرة في ملف الحافة قد تقلل من توحيد نقل معجون اللحام.

يمكن أن تؤدي حافة ملبوسة إلى:

• ارتفاع غير متسق للصمغ
• ملء الفتحة غير متساو
• الصمغ المتبقي خلف الشفرة
• زيادة متطلبات ضغط الطباعة
• تنظيف الشبكة بشكل متكرر
• نتائج مختلفة بين ضربات للأمام والخلف

يجب أن تغطي الشفرة المختارة عادةً مساحة الطباعة المطلوبة دون أن تكون أوسع من نمط فتحة الشبكة.الشفرة التي هي قصيرة جدا قد لا تغطي كامل منطقة الطباعة الملصقةيمكن للشفرة الطويلة بشكل غير ضروري أن تزيد من استهلاك معجون اللحام وتضع عبء إضافي على آلية الطباعة.

تؤثر زاوية الشفرة على تدوير المعجون والقوة المطبقة على القلم. يتم استخدام تشكيل الشفرة 60 درجة على نطاق واسع لتطبيقات المكسرات المعدنية ،ولكن الزاوية الصحيحة يجب أن تتطابق دائما مع حامل الموجودة وإعداد الجهاز.

إذا لم يتم وضع الشفرة بشكل صحيح في حامل، فقد يلامس جانب واحد الشبكة قبل الجانب الآخر. وهذا يمكن أن يسبب ترسبات غير متساوية في جميع أنحاء لوحة PCB.

قبل الإنتاج، يجب على الفنيين التحقق من:

• محاذاة الشفرة
• نظافة العقدة
• ضيق الارتباط
• التوالي في الحافة
• اتصلوا باستمرار
• التثبيت الصحيح للشفرة الأمامية والخلفية

الضغط المفرط قد يضغط على الكثير من الصمغ من خلال الشفرة، ويزيد من ارتداء الشفرة، أو يضر الشفرة، أو يخلق طلاء. لا ينبغي استخدام الضغط العالي كحل دائم للشفرة المستنفدة.

الضغط المنخفض قد يترك المعجون على سطح الشبكة مما يؤدي إلى ملء الفتحة غير الكامل. يجب ضبط إعدادات الآلة وفقًا لنوع الشفرة وطولها وحالة المعجون.سمك الشبكة، ومتطلبات العملية.

يمكن أن تؤثر المعجونات الجافة، والبقايا المتبقية، والغبار، وتلوث ألياف التنظيف على حافة الشفرة. التنظيف المنتظم بمادة معتمدة يساعد على الحفاظ على اتصال ثابت.

يمكن أن تتلف الشفرة المعدنية بسبب الاصطدام أو الانحناء أو التخزين الخاطئ أو التعامل مع الأدوات الصلبة. يمكن أن يُخدش الشفرة أو يخلق خط طباعة مرئي.

هذه الشفرات من الفولاذ المقاوم للصدأ توفر حل بديل عملي للعملاء الذين يحافظون على طابعات النماذج المتوافقة مع DEK.و 450 مم الخيارات تسمح لمهندسي الإنتاج لاختيار عرض العمل المناسبة لتنسيقات مختلفة لPCB والقوالب.

يركز الحل على متطلبات الإنتاج التالية:

الحافة المعدنية المستقيمة تساعد على الحفاظ على اتصال متساوي عبر عرض الطباعة عندما يتم تثبيتها وتعديلها بشكل صحيح.

الفولاذ المقاوم للصدأ يوفر صلابة مناسبة لدورات الطباعة SMT المتكررة ويساعد على مقاومة التشوه في ظل ظروف التشغيل العادية.

مادة الشفرة مناسبة للاتصال مع معجون اللحام وظروف الصيانة العادية عندما يتم تنظيفها وتخزينها بشكل صحيح.

نسخ 300 ملم و 350 ملم و 450 ملم تدعم مناطق طباعة مختلفة ومتطلبات الإنتاج.

تم تصميم الشفرات كمستهلكات صيانة، مما يساعد فرق الإنتاج على استبدال الأجزاء المتآكلة دون تغيير نظام الطباعة بالكامل.

تساعد الشفرة المختارة والمنشأة بشكل صحيح على تقليل التباين في الودائع الناجمة عن مكونات الشفرة المرتدية أو المنحنية أو الملوثة أو غير المناسبة.

لتجنب إمدادات غير صحيحة، يرجى تأكيد المعلومات التالية:

تستخدم الشفرة هيكلًا من الفولاذ المقاوم للصدأ مصمم للحفاظ على حافة عمل مستقيمة خلال دورات الطباعة الطباعة SMT العادية.

الخيارات المتاحة من 300 مم و 350 مم و 450 مم تجعل المنتج مناسبًا لأعمال الطباعة المختلفة.

عندما يتم تثبيته بشكل صحيح ، تدعم الشفرة تسلق المعجون المتحكم به وملء فتحة ثابتة.

تصميم المعدن الصلب مناسب لدورات الطباعة الآلية في بيئات تصنيع الإلكترونيات.

يمكن استبدال الشفرة أثناء الصيانة المخطط لها للطابعة أو عندما يحدد فحص جودة الطباعة ارتداء الحافة أو تلفها.

المراجع المذكورة تسهل على فرق الشراء والصيانة مقارنة ملصق الشفرة الحالي مع البديل المطلوب.

يمكن تعبئة كل شفرة لتقليل الانحناء والصدمة على الحافة والخدش والتلوث أثناء التخزين والنقل.

يمكن التحقق من الطول والمظهر والرقم المرجعي وحالة الحافة المرئية قبل الشحن وفقًا للطلب المؤكد.

التطبيق الرئيسي هو طباعة معجون اللحام قبل وضع المكونات. يحرك الشفرة معجون اللحام عبر قوالب موضعها فوق PCB.يتم نقل الصمغ من خلال فتحات الشبكة على لوحات PCB المقابلة.

يمكن استخدام الشفرات في بيئات الإنتاج:

• الإلكترونيات الاستهلاكية
• لوحات التحكم الصناعية
• مجموعات الكترونية للسيارات
• معدات الاتصال
• لوحات إضاءة LED
• وحدات إمدادات الطاقة
• معدات إلكترونية طبية
• لوحات تحكم الأجهزة المنزلية
• أجهزة الكمبيوتر و أجهزة الطرفية
• أجهزة الاستشعار و الوحدات الآلية

يمكن لإدارات الصيانة استبدال الشفرة عندما:

• تصبح الحافة ملبسة بشكل واضح.
• نتائج الطباعة تختلف في جميع أنحاء الشبكة
• الشفرة منحنية أو تالفة
• الطابعة تتطلب ضغطًا مفرطًا.
• معجون اللحام يبقى خلف الشفرة
• زيادة في تواتر تنظيف الشبكة
• يتم إدخال عرض طباعة PCB مختلف.
• يتم الوصول إلى فترات الصيانة الوقائية.

الشفرة مناسبة أيضاً ل:

• تجار الجملة في قطع الغيار SMT.
• شركات صيانة المعدات الإلكترونية
• مزودي خدمات التصنيع بالعقد.
• مراكز إصلاح الطابعات
• الموزعين في الخارج
• مستودعات صيانة المصنع
• فرق خدمة خط الإنتاج

بالإضافة إلى الإنتاج بكميات كبيرة ، يمكن استخدام الشفرات في النماذج الأولية والهندسة وخطوط الدفعات الصغيرة حيث يتطلب عرض PCB مختلف خيارات متعددة لطول الشفرة.

يضع الطابعة الـ PCB تحت الشبكة. يضمن المواءمة الدقيقة أن تتناسب فتحات الشبكة مع لوحات الـ PCB.

يتم وضع معجون اللحام أمام شفرة المكنسة. يجب أن تتبع حالة المعجون ودرجة الحرارة وخلطها ووقت التعرض لمواصفات العملية.

تقوم الآلة بتخفيض شفرة المكنسة على سطح الشبكة. يجب أن تلامس الشفرة الشبكة بشكل متساو على طول عرض العمل بالكامل.

يُحرك رأس الطابعة الشفرة عبر الشبكة. أثناء هذه الحركة، تتدحرج معجون اللحام أمام الشفرة.

قوى الضغط المطبقة على اللحام في فتحات الشبكة. زاوية الشفرة الصحيحة والسرعة والضغط وحجم اللحام يدعمون ملء كامل.

عندما تنتقل الشفرة عبر الشبكة، تقوم حافة الشبكة بإزالة الرقائق الزائدة من سطح الشبكة بينما تترك الرقائق داخل الفتحات.

بعد الطباعة ، يتم فصل الشبكة من اللوحة PCB. تبقى رواسب معجون اللحام على لوحات PCB.

يمكن فحص PCB المطبوع يدويًا أو باستخدام معدات فحص معجون اللحام. يمكن التحقق من ارتفاع الودائع ومساحتها وحجمها وموقعها وشكلها قبل وضع المكونات.

تحقق من الملصق، سجل الصيانة، دليل الجهاز، أو علامة الشفرة الحالية.

• 133585.
• 03165895-01
• 129926.
• 260717.

إن تطابق أرقام الأجزاء مفيد، ولكن يجب تأكيد الأبعاد وهيكل العامل.

قم بقياس طول العمل الكامل للشفرة الموجودة. لا تختار بديلاً فقط وفقًا لعرض PCB.

الخيارات المتاحة في هذه القائمة تشمل:

يعتمد الاختيار الفعلي على نمط الشبكة والحامل وإعداد الطابعة ومتطلبات العملية.

المراجع المذكورة 300 ملم ترتبط عادة مع تكوين 60 درجة. ومع ذلك، يجب على العملاء تأكيد زاوية حامل موجودة قبل وضع طلب.

يمكن أن تظهر أوصاف السوق العامة سمكًا مختلفًا للمراجع أو التكوينات المماثلة. لهذا السبب يجب على المشترين تقديم:

• السماكة المقاسة
• صورة واضحة
• صورة من جانب.
• النموذج الحالي للحامل
• رسمة بعدية، عندما تكون متاحة

يمكن أن تستخدم شفرتين بنفس الطول مواقع مختلفة لثقب التركيب. يرجى المقارنة:

• عدد الثقوب
• قطر الثقب
• المسافة بين الثقوب
• المسافة من الحافة
• شكل فتحة
• النصل متدلى
• منطقة إمساك العقدة

العديد من طابعات الشبكة تستخدم شفرة الأمامية وشفرة الخلفية. تأكد من ما إذا كان الشرط هو:

• شفرة واحدة
• زوج واحد متطابق
• النصل الأمامي فقط
• الشفرة الخلفية فقط
• التجميع الكامل للشفرة والحامل
• شفرة بديلة بدون حامل

يجب أن تغطي الشفرة نمط الفتحة بنحو مناسب. استخدام شفرة أوسع بكثير مما هو مطلوب قد يزيد من استهلاك معجون اللحام والعمل التنظيفي.

قبل تغيير مواصفات الشفرة، تحقق من:

• نوع معجون اللحام
• سمك القلم
• أصغر حجم فتحة
• حالة دعم PCB.
• سرعة الطباعة
• ضغط الطباعة
• إعدادات الفصل
• فترة التنظيف
• دقة الإيداع المطلوبة

لتعريف أسرع، أرسل صور واضحة تظهر:

• شفرة كاملة.
• ملصق رقم الجزء
• ثقوب تركيب
• الصورة الجانبية
• تجميع الحامل
• لوحة اسم آلة
• طول الشفرة المقاس
• قياس السُمك

تبدو العديد من شفرات الطابعة SMT متشابهة. يمكن أن تمنع الاختلافات الصغيرة في مسافة الثقوب أو السماكة أو الزاوية أو الإرتفاع المنفصل من التثبيت السليم أو خلق نتائج طباعة غير مستقرة.

يمكن فحص مادة الشفرة ومظهرها قبل الإنتاج أو التجميع.

الأبعاد المهمة يمكن أن تشمل:

• طول الشفرة الكلي
• عرض الشفرة
• سمك المادة
• قطر فتحة التثبيت
• المسافة بين الثقوب
• التوالي في الحافة
• النصل متدلى

يجب التحقق من سطح الشفرة من:

• خدوش
• الصدأ.
• دنتس.
• إنحناء.
• (بورز)
• التلوث
• أضرار على الحافة

يجب مطابقة ملصق العبوة ومعلومات الطلب قبل الشحن.

يجب أن تحمي العبوة حافة العمل من الاصطدام والانحناء أثناء النقل الدولي.

1. أوقف الطابعة وفقًا لإجراءات السلامة المصنعة.
2. إزالة حامل المكنسة من رأس الطباعة.
3. ارتدي قفازات واقية مناسبة عند التعامل مع الشفرة المعدنية.
4. نظف بقايا معجون اللحام من الحامل.
5. فحص الحامل لرؤية الضرر والمعجون المجفف والمواد الغريبة.
6. مقارنة الشفرة الجديدة مع الشفرة التي أزيلت
7. تأكدي من الطول والسمك والثقوب والزاوية والارتفاع
8. ضع الشفرة بشكل متساوٍ داخل العامل.
9. تشديد العقد تدريجياً وبشكل متساو.
10. تحقق من أن الشفرة تبقى مستقيمة بعد الضغط.
11. إعادة تركيب العقدة على الطابعة
12. ضع ضغط البداية والسرعة المناسبة للطباعة
13. قم بإجراء اختبار للطباعة
14. فحص رواسب معجون اللحام عبر كل الـ PCB.
15. تعديل المعلمات تدريجياً وفقاً لنتائج الفحص

قم بإزالة معجون اللحام بعد الإنتاج باستخدام طريقة تنظيف معتمدة. لا تستخدم أدوات قد تضر بحافة الطباعة.

تحقق من الحافة تحت الإضاءة المناسبة واستبدل الشفرة إذا كانت تظهر:

• دنتس.
• (بورز)
• إنحناء.
• ارتداء غير متساو
• التآكل
• شقوق.
• تشوه دائم

تخزين الشفرات غير المستخدمة:

• في عبوة واقية
• في مكان جاف
• بعيداً عن الأشياء الثقيلة
• بعيداً عن المواد الكيميائية التآكلية
• مع حافة محمية.
• في مواقف المخزون الملصقة بوضوح.

سجل:

• تاريخ التثبيت
• رقم الطابعة
• رقم قطعة الشفرة
• طول الشفرة
• عدد دورات الطباعة.
• سبب بديل
• لاحظت عيوب الطباعة
• اسم الفني

هذه السجلات يمكن أن تساعد في تحديد فترة استبدال وقائية مناسبة لكل خط إنتاج.

يمكن ترتيب الشحنات الدولية وفقًا للكميات، وعجلة التسليم، والوجهة، ومتطلبات العملاء.

الرجاء تقديم:

1. رقم الجزء المطلوب
2. طول الشفرة المطلوب
3. طراز الطابعة
4. كمية.
5. شفرة فردية أو زوج
6. متطلبات تجميع الشفرة فقط أو حامل.
7. الصور الحالية للشفرة
8. أبعاد ثقب التثبيت
9. مطلوب بلد التسليم
10. تاريخ التسليم المتوقع

توفير معلومات كاملة يساعد على تقليل وقت التعرف ويمنع الطلبات الخاطئة.

نعم، وكلاهما الإشارات ترتبط عادة مع 300 ملم المعدن تكوينات شفرة المكواة.يجب التحقق من تكوين الجهاز الدقيق قبل الطلب.

رقم الجزء 129926 يُعرف عادةً على أنه شفرة معدنية من 350 مم. يرجى تقديم طراز الطابعة وصور الشفرة الحالية حتى يتم التأكيد على هيكل التثبيت قبل الشحن.

نعم ، يمكن ترتيب الإمدادات كشفرة فردية أو زوج متطابق اعتمادا على مخزون ومتطلبات الطلب. يرجى تحديد ما إذا كنت بحاجة إلى الشفرة الأمامية ، الشفرة الخلفية ، أو مجموعة كاملة.

الرجاء تقديم ملصق الشفرة الموجودة، والأبعاد الكاملة، والسمك، والمسافة بين الثقوب، والصور الحاملة، ونموذج الطابعة.الإشارة 260717 يجب أن تؤكد ضد الشفرة المادية قبل أن يتم وضع اللمسات الأخيرة للطلب.

الرجاء إرسال رقم الجزء، طول الشفرة، نموذج الجهاز، الكمية المطلوبة، صور المنتج، تفاصيل فتحة التثبيت، بلد الوجهة، وتاريخ التسليم المتوقع.هذه المعلومات تسمح بتحديد أسرع وإعداد أكثر دقة للاقتباس.

هل تحتاجين إلى شفرة بديلة موثوقة لطابعة القوالب الخاصة بك؟

أرسل لنا رقم الجزء الحالي، طول الشفرة، نموذج الجهاز، الكمية، وصور واضحة للمنتج. فريق المبيعات لدينا سوف تتحقق من المرجعية، الأبعاد، ترتيب التثبيت،وخيارات التوريد المتاحة قبل الاقتباس.

اتصل بنا من أجل:

• شفرات من الفولاذ المقاوم للصدأ 300 ملم.
• شفرات من الفولاذ المقاوم للصدأ 350 ملم.
• شفرات من الفولاذ المقاوم للصدأ 450 ملم
• شفرات فردية أو أزواج مطابقة
• دعم تحديد رقم الجزء
• تأكيد أبعاد التثبيت
• استفسارات الشراء بالجملة
• مصدري قطع الغيار للطابعة SMT
• ترتيبات التسليم الدولي
• متطلبات استبدال خط الإنتاج العاجل.

الرجاء تضمين133585، 03165895-01، 129926، أو 260717في طلبك حتى نتمكن من معالجة طلبك بكفاءة
