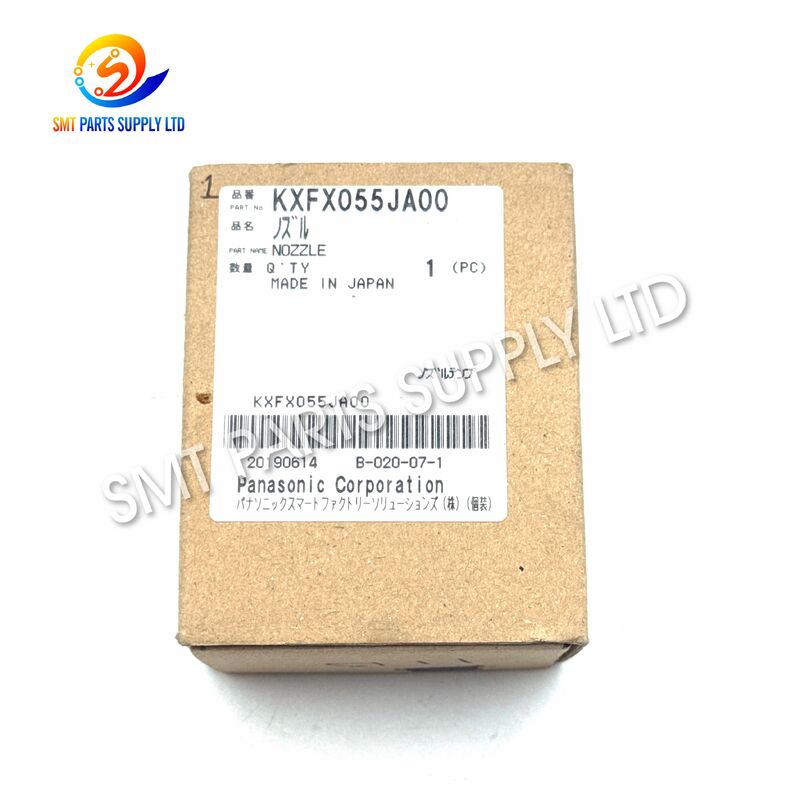

باناسونيك KXFX055JA00 1115 فوهة ذات شكل خاص لـ CM402 CM602

باناسونيك KXFX055JA00 1115 فوهة ذات شكل خاص لـ CM402 CM602

تعد الفوهة ذات الشكل الخاص من باناسونيك KXFX055JA00 1115 جزءًا دقيقًا للتعامل مع المكونات تم تطويره لتطبيقات ماكينات الالتقاط والمكان المتوافقة مع CM402 وCM602 SMT. يتم تثبيت الفوهة على رأس الوضع، وتستخدم شفطًا متحكمًا فيه لالتقاط المكونات الإلكترونية المناسبة وإمساكها ونقلها ومواءمتها ووضعها على لوحات الدوائر المطبوعة.

على عكس الفوهات الدائرية التقليدية المستخدمة للمقاومات القياسية والمكثفات والدوائر المتكاملة، يتميز هذا الطراز بملف التقاط خاص مخصص للمكونات التي تتطلب شكل اتصال محدد. يمكن أن يؤدي الاختيار الصحيح للفوهة إلى تحسين الختم الفراغي، واستقرار المكونات، واتساق التعرف، وموثوقية الموضع.

يجب التعامل مع رقم الجزء الكامل KXFX055JA00 باعتباره مرجع الطلب الأساسي. يُنصح المشترون بتوفير طراز الماكينة ومعلومات موضع الرأس وصور الفوهة الحالية وملصق الفوهة وأبعاد المكونات قبل الطلب. تساعد عملية التحقق هذه على تقليل مخاطر التوافق وتضمن مطابقة الفوهة المرفقة لمتطلبات الإنتاج الفعلية.

يمكن أن تؤثر مشكلات فوهة SMT على كفاءة الإنتاج حتى عندما تظهر آلة التنسيب ووحدة التغذية وبرنامج المكونات بشكل طبيعي. تشكل الفوهة اتصالاً مباشرًا بين رأس الماكينة والمكون الإلكتروني، لذا فإن التغييرات الصغيرة في شكلها أو نظافتها أو محاذاتها أو مرورها بالفراغ يمكن أن تؤدي إلى أخطاء إنتاج متكررة.

قد لا توفر الفوهة المستديرة القياسية منطقة اتصال كافية للموصل أو المستشعر أو المفتاح أو مكون LED أو المقبس أو المحول أو مكون التدريع أو أي حزمة غير منتظمة أخرى.

عندما لا يتطابق شكل الفوهة مع سطح المكون، قد يحدث تسرب للفراغ. قد تقوم الآلة باختيار المكون في البداية، ولكن يمكن أن يدور المكون أو يميل أو يسقط أثناء حركة الرأس السريعة.

قد يؤدي الاتصال المتكرر بالمكونات أو جيوب التغذية أو الصواني أو مواضع الالتقاط غير الصحيحة إلى تآكل طرف الفوهة تدريجيًا.

يمكن أن يتغير سطح الالتقاط البالي:

• أداء ختم الفراغ.
• ارتفاع الالتقاط.
• موقف المكون.
• ضغط الاتصال.
• دقة التنسيب.
• استقرار التعرف على الرؤية.

قد يدخل الغبار وبقايا التدفق والجزيئات اللاصقة وحطام المكونات ومواد التعبئة والتغليف وتلوث التنظيف إلى ممر الفوهة.

يمكن أن يؤدي تدفق الهواء المحدود إلى:

يجب أن يتصل جسم الفوهة بشكل صحيح برأس الوضع. قد تؤدي الخدوش أو التلوث أو التشوه أو التآكل حول واجهة التثبيت إلى سوء وضع الجلوس أو تسرب الهواء.

قد تؤثر الفوهة المثبتة بشكل غير صحيح أيضًا على دوران الفوهة أو ارتفاع الالتقاط أو معايرة الرأس.

يجب أن تكون نقطة الالتقاط قريبة من منطقة الدعم المستقرة للمكون ومركز الجاذبية. يمكن أن يتسبب موضع الالتقاط الإزاحي في تدوير المكون أو إمالته أثناء التسارع.

لا يمكن للفوهة أن تعمل بشكل صحيح عندما تكون معلمات الماكينة غير مناسبة. تتضمن الإعدادات المهمة ما يلي:

• ارتفاع الالتقاط.
• ارتفاع الموضع.
• توقيت بدء الفراغ.
• توقيت الافراج عن فراغ.
• تسارع الرأس.
• سرعة الدوران.
• إحداثيات التقاط المغذية.
• سمك المكون.
• بيانات التعرف على الرؤية.
• ضغط التنسيب.

قد تظل الفوهة المتوافقة تواجه مشكلات في الالتقاط عند إمالة المكونات أو تلفها أو وضعها بشكل غير صحيح أو تحركها داخل جيوب وحدة التغذية.

ولذلك ينبغي فحص حالة وحدة التغذية، وجودة الشريط، وتقشير شريط الغطاء، ومحاذاة الدرج، واتجاه المكونات مع الفوهة.

الفوهات المتشابهة المظهر ليست بالضرورة قابلة للتبديل. قد يختلف نموذجان للفوهة:

• أبعاد التركيب.
• إجمالي الأطوال.
• ملفات تعريف النصائح.
• أحجام ثقب الفراغ.
• أسطح الالتقاط.
• مراجع التدوير
• التوافق مع رأس الآلة.

يمكن أن يؤدي الطلب فقط من خلال رمز الفوهة العام دون التحقق من رقم الجزء الكامل إلى إمداد غير صحيح.

يوفر KXFX055JA00 ملف تعريف مخصصًا للمكونات الإلكترونية المتوافقة التي قد لا يتم التعامل معها بشكل موثوق باستخدام الفوهة الدائرية التقليدية.

يمكن أن يساعد سطح التلامس المناسب في إنشاء ختم فراغ أكثر اتساقًا وتحسين استقرار المكونات أثناء حركة الوضع عالية السرعة.

يجب استخدام رقم الجزء الكامل KXFX055JA00 كمرجع الشراء الرئيسي.

لتحديد الهوية بدقة، يجب على المشترين تقديم:

عندما تكون الفوهة الصحيحة نظيفة وغير تالفة ومثبتة بشكل صحيح، يمكن لممر التفريغ أن يستجيب باستمرار أثناء الالتقاط ونقل المكونات.

قد يساعد الشفط المستقر في تقليل:

• محاولات التقاط فاشلة.
• قطرات المكون.
• دوران المكونات.
• انقطاع التنسيب.
• تردد إنذار الآلة.
• نفايات المكونات.
• التدخل الإنتاجي اليدوي.
• توقف الخط غير المخطط له.

يجب ألا تنتظر مصانع الإنتاج حتى تتعطل الفوهة تمامًا قبل ترتيب الاستبدال.

يمكن أن يؤدي الحفاظ على كميات احتياطية مناسبة إلى تقليل وقت التوقف عن العمل الناتج عن:

• تأثير فوهة عرضي.
• ارتداء طرف عادي.
• انسداد مرور الفراغ.
• تغيير نموذج المنتج.
• فقدان الفوهة.
• أوامر الإنتاج الطارئة
• مهلة التسليم الدولية.

تعتبر فوهة KXFX055JA00 مناسبة لعمليات وضع المكونات المتوافقة التي يتم إجراؤها على معدات الالتقاط والوضع CM402 وCM602.

يمكن استخدامه في بيئات الإنتاج التصنيع:

• الالكترونيات الاستهلاكية.
• إلكترونيات السيارات.
• معدات الاتصالات.
• أجهزة التحكم الصناعية.
• منتجات الإضاءة LED.
• جمعيات إمدادات الطاقة.
• الأجهزة المنزلية الذكية.
• الأدوات الإلكترونية.
• الالكترونيات الطبية.
• منتجات أمنية.
• منتجات ملحقات الكمبيوتر.
• جمعيات التصنيع التعاقدية.

يمكن اختيار الفوهة عندما يتطلب سطح الالتقاط المكون مظهرًا مختلفًا عن الفوهة الدائرية القياسية.

تشمل فئات المكونات المحتملة ما يلي:

يمكن استخدام الفوهة كبديل عندما تواجه الفوهة الموجودة ما يلي:

• ارتداء طرف مرئي.
• الانحناء أو التشوه.
• تسرب الفراغ.
• فشل الالتقاط المتكرر.
• الانسداد الداخلي.
• ارتداء واجهة التثبيت.
• حادث تصادم عرضي.
• أداء التنسيب غير المستقر.

يمكن للمصانع التي تستخدم معدات CM402 أو CM602 الحفاظ على الفوهة في مخزون قطع الغيار الخاصة بها وفقًا لطلب الإنتاج، وتكرار استخدام الفوهة، ومدة التسليم.

يجوز لشركات خدمة الماكينات استخدام المنتج عند فحص معدات التنسيب المتوافقة أو استعادتها. يجب تقييم حالة الفوهة مع حامل الفوهة ونظام التفريغ والمرشحات ورأس الوضع وحالة المعايرة.

يؤكد المشغل أو مهندس الصيانة أن رقم الجزء المطلوب هو KXFX055JA00 ويتحقق من رمز الفوهة المرجعي وطراز الماكينة وتكوين رأس الموضع.

قبل التثبيت، افحص الفوهة بحثًا عن:

• تشوه الحافة.
• التلوث السطحي.
• فتحات فراغ مسدودة.
• تلف الجسم.
• خدوش واجهة التركيب.
• أبعاد غير صحيحة.
• تلف التغليف.

يتم تثبيت الفوهة على واجهة وضع الرأس المقابلة. يجب أن تكون منطقة التثبيت نظيفة، ومحاذاة بشكل صحيح، وخالية من الحطام.

قد يؤدي التثبيت غير الصحيح إلى تسرب الفراغ، أو عدم استقرار الدوران، أو الارتفاع غير الطبيعي، أو أخطاء في التعرف على الفوهة.

يتم تخصيص الفوهة ضمن برنامج الماكينة أو محطة الفوهة وفقًا لتكوين المعدات.

يجب أن يكون تعريف الفوهة الصحيح متصلاً بحزمة المكونات المقابلة.

تقوم وحدة تغذية الشريط أو الدرج أو وحدة التغذية الأنبوبية أو أي نظام إمداد آخر بتقديم المكون في موضع الالتقاط المبرمج.

يجب أن يكون المكون موجهًا بشكل صحيح ومستقرًا داخل الجيب أو الدرج.

يقوم رأس الوضع بتحريك الفوهة فوق المكون ويخفضها إلى ارتفاع الالتقاط المبرمج.

يجب أن يكون ارتفاع الالتقاط دقيقًا بدرجة كافية لإنشاء ختم مفرغ دون إتلاف المكون أو دفعه إلى عمق جيب وحدة التغذية.

تقوم الآلة بتنشيط الضغط السلبي من خلال ممر الفوهة.

يتصل الطرف ذو الشكل الخاص بسطح المكون المحدد ويخلق قوة التثبيت المطلوبة للالتقاط.

اعتمادًا على تكوين الجهاز، يمكن تأكيد الاستلام من خلال:

• كشف الفراغ.
• استشعار الارتفاع.
• التعرف على الرؤية.
• التحقق من وجود المكونات.
• مراقبة الآلة المبرمجة.

يقيس نظام الرؤية موضع المكون ودورانه. يقوم الجهاز بحساب قيم التصحيح قبل التنسيب.

يعد الإمساك بالفوهة بشكل ثابت أمرًا مهمًا لأن أي حركة أثناء التعرف قد تؤدي إلى إنشاء بيانات تصحيح غير دقيقة.

يقوم رأس الموضع بنقل المكون نحو موقع ثنائي الفينيل متعدد الكلور المبرمج.

أثناء هذه الحركة، يجب أن تحافظ الفوهة على قوة فراغ كافية لمقاومة التسارع والدوران والاهتزاز.

تقوم الماكينة بخفض المكون إلى ارتفاع الموضع المبرمج ووضعه على منصات PCB أو نقطة التجميع المحددة.

يتم تحرير الفراغ بحيث يبقى المكون على لوحة الدائرة المطبوعة بينما تتراجع الفوهة.

تتكرر العملية حسب برنامج التنسيب. يجب فحص الفوهة وتنظيفها على فترات زمنية مناسبة للحفاظ على أداء مستقر.

استخدم KXFX055JA00 كمرجع الطلب الرئيسي. لا تحدد المنتج فقط لأن الفوهة الأخرى تحتوي على رمز مماثل مكون من أربعة أرقام أو مظهر خارجي.

اذكر ما إذا كان سيتم تركيب الفوهة على:

• سم402.
• CM602.
• آلة أخرى تتطلب التحقق الفني.

يعد التكوين الدقيق للماكينة مهمًا لأن الأجهزة الموجودة في نفس السلسلة قد تستخدم رؤوس وضع مختلفة.

قم بتوفير نموذج الرأس أو صور فوتوغرافية واضحة لمنطقة تركيب الفوهة الحالية.

تساعد معلومات الرأس في التحقق من:

• نمط تركيب الفوهة.
• أبعاد الواجهة.
• هيكل الدوران.
• اتصال فراغ.
• متطلبات طول الفوهة.
• طريقة التعرف على الآلة.

إرسال الصور التي تظهر:

1. جسم فوهة كامل.
2. نصيحة لاقط.
3. الملف الجانبي.
4. واجهة التركيب.
5. ملصق رقم الجزء.
6. رمز فوهة.
7. فوهة بجانب المسطرة أو الميزان.

قم بتوفير معلومات المكون التالية:

أفضل سطح الالتقاط عادة ما يكون مسطحًا ومستقرًا ونظيفًا وكبيرًا بما يكفي لإنشاء ختم مفرغ.

تجنب وضع الفوهة فوق:

• الثقوب.
• تسميات مرنة.
• علامات مرفوعة.
• المناطق البصرية الهشة.
• الأسطح المنحنية.
• الهياكل الميكانيكية المتحركة.
• الأسطح غير المستوية.
• مواد مسامية.

قبل استبدال الفوهة بطراز مختلف، قم بمراجعة ما يلي:

• مكتبة المكونات.
• مهمة الفوهة.
• إحداثيات الالتقاط.
• ارتفاع الالتقاط.
• توقيت الفراغ.
• طريقة التعرف.
• سرعة الدوران.
• تسريع النقل.
• ارتفاع الموضع.
• ضغط التنسيب.

يجب ذكر الشرط المطلوب بوضوح قبل عرض الأسعار.

تعتمد كميات الشراء الموصى بها على:

• عدد الآلات.
• عدد الرؤوس المتوافقة
• حجم الإنتاج.
• تردد استخدام المكون.
• تاريخ استبدال الفوهة.
• سياسة مخزون الطوارئ.
• مهلة التسليم.
• المشاريع الإنتاجية القادمة.

قبل تقديم طلب بكميات كبيرة، اطلب التأكيد بناءً على رقم القطعة والصور الفوتوغرافية وتكوين الماكينة ومعلومات المكونات.

قد يكون طلب العينة مناسبًا عندما لا يمكن تأكيد التوافق من خلال الوثائق وحدها.

افحص الفوهة بحثًا عن التلوث والتشوه والفتحات المسدودة وعلامات الالتقاط غير الطبيعية ومشاكل التثبيت.

استخدم عملية تنظيف الفوهة الاحترافية المناسبة لأجزاء SMT الدقيقة.

لا تستخدم:

• سلك معدني صلب.
• إبر حادة دون إجراءات خاضعة للرقابة.
• أدوات جلخ.
• المواد الكيميائية العدوانية.
• الضغط الميكانيكي المفرط.
• التنظيف بالموجات فوق الصوتية عالية الطاقة غير المنضبط.

حافظ على الممر الداخلي خاليًا من الغبار وبقايا معجون اللحام والجزيئات اللاصقة وحطام الشريط وشظايا المكونات.

قم بتخزين كل فوهة على حدة في صندوق حماية نظيف أو حامل الفوهة.

تجنب وضع الطرف الدقيق مباشرة على طاولة عمل معدنية أو أي سطح صلب آخر.

عندما تستمر مشاكل الالتقاط بعد التنظيف، افحص وحدة التغذية ونظام التفريغ وحامل الفوهة والمرشح وإحداثيات الالتقاط وإعدادات الماكينة قبل استنتاج أن الفوهة الجديدة معيبة.

استبدل الفوهة عندما:

• الطرف مشوه بشكل واضح.
• الجسم منحني.
• لا يمكن تنظيف ممر الفراغ.
• لا يزال استقرار الالتقاط غير مقبول.
• تصبح دقة الموضع غير متناسقة.
• واجهة التثبيت تالفة.
• الإنذارات المتكررة تؤثر على كفاءة الإنتاج.

يجب تعبئة كل فوهة KXFX055JA00 بشكل فردي لحماية ملف تعريف الالتقاط وواجهة التثبيت.

1. تأكيد رقم الجزء والكمية.
2. فحص مظهر الفوهة.
3. حماية طرف الفوهة.
4. ضع الفوهة في حاوية فردية أو غلاف واقي.
5. أضف مادة التوسيد.
6. قم بإرفاق بطاقة تعريف واضحة.
7. ضع الأجزاء داخل كرتونة تصدير قوية.
8. أغلق الكرتونة بشكل آمن.
9. قم بإعداد قائمة التعبئة ومستندات الشحن.
10. ترتيب وسائل النقل التي يمكن تتبعها.

تتم معالجة الطلبات وفقًا لرقم الجزء KXFX055JA00 الكامل وطراز الماكينة والمعلومات الفنية المقدمة من العميل.

يمكن مناقشة الطلبات التجريبية المكونة من قطعة واحدة وكميات الصيانة وأوامر قطع الغيار الأكبر حجمًا وفقًا للتوافر.

يمكن للعملاء تقديم معلومات عن الماكينة والمكونات للفحص الأولي قبل الشحن.

يمكن توفير الفوهة مع:

• مغذيات وأجزاء التغذية.
• سيور ناقلة.
• أجهزة الاستشعار.
• صمامات الملف اللولبي.
• المحركات.
• السائقين.
• المرشحات.
• الكابلات.
• لوحات الآلة .
• أصحاب فوهة.
• أجزاء آلة SMT الأخرى.

يتم تعبئة المنتجات الدقيقة بعناية لتقليل مخاطر التأثير والتلوث وأضرار النقل.

تتوفر حلول الشحن السريع والجوي والمجمع للعملاء في أوروبا وأمريكا الشمالية وجنوب شرق آسيا والأسواق الدولية الأخرى.

يتم تحديد KXFX055JA00 بشكل عام لتطبيقات CM402 وCM602 المتوافقة. ومع ذلك، يجب التحقق من التكوين الدقيق لوضع الرأس وملف الفوهة الحالي وبرنامج الماكينة قبل الطلب لأن معلومات سلسلة الماكينة وحدها قد لا تؤكد التوافق الكامل.

يحدد مرجع المنتج المرفق أنه 1115، ولكن يمكن أن تختلف رموز الفوهة بين قوائم قطع الغيار وقواعد بيانات الموردين. استخدم رقم الجزء KXFX055JA00 الكامل كمرجع أساسي وقدم صورًا للفوهة الموجودة للتأكيد.

يرجى تقديم KXFX055JA00، وطراز الماكينة، ونوع رأس الموضع، والكمية المطلوبة، وحالة المنتج المفضلة، وبلد الوجهة، وصور فوتوغرافية واضحة للفوهة الموجودة. تكون أبعاد المكونات أو الرسومات مفيدة عند ضرورة تقييم توافق الالتقاط.

لا. تعتمد مدى ملاءمة الالتقاط على أبعاد المكونات، والوزن، وشكل السطح العلوي، ومركز الثقل، ومنطقة الغلق المتاحة، وسرعة الإنتاج، وإعدادات التفريغ، واتجاه الالتقاط. يوصى باختبار العينة للمكونات الجديدة أو غير العادية.

تحقق من تركيب الفوهة، ومستوى الفراغ، وارتفاع الالتقاط، وموضع وحدة التغذية، واستقرار المكونات، ونتائج التعرف على الرؤية، ودقة الدوران، وارتفاع الموضع، وجودة الموضع النهائي قبل بدء الإنتاج المستمر بكميات كبيرة.

هل تبحث عن فوهة Panasonic KXFX055JA00 1115 ذات الشكل الخاص لمعدات CM402 أو CM602؟

يرجى إرسال المعلومات التالية للحصول على عرض أسعار سريع ودقيق:

• رقم القطعة: KXFX055JA00.
• رمز الفوهة المرجعي: 1115.
• نموذج الآلة.
• نوع رأس التنسيب.
• الكمية المطلوبة.
• حالة المنتج المطلوبة.
• صور الفوهة الموجودة.
• رسم المكونات أو الأبعاد.
• بلد المقصد.
• وقت التسليم المتوقع.

اتصل بنا لمعرفة مدى التوفر الحالي والسعر وتأكيد التوافق وتفاصيل التغليف وترتيبات الشحن الدولي.
