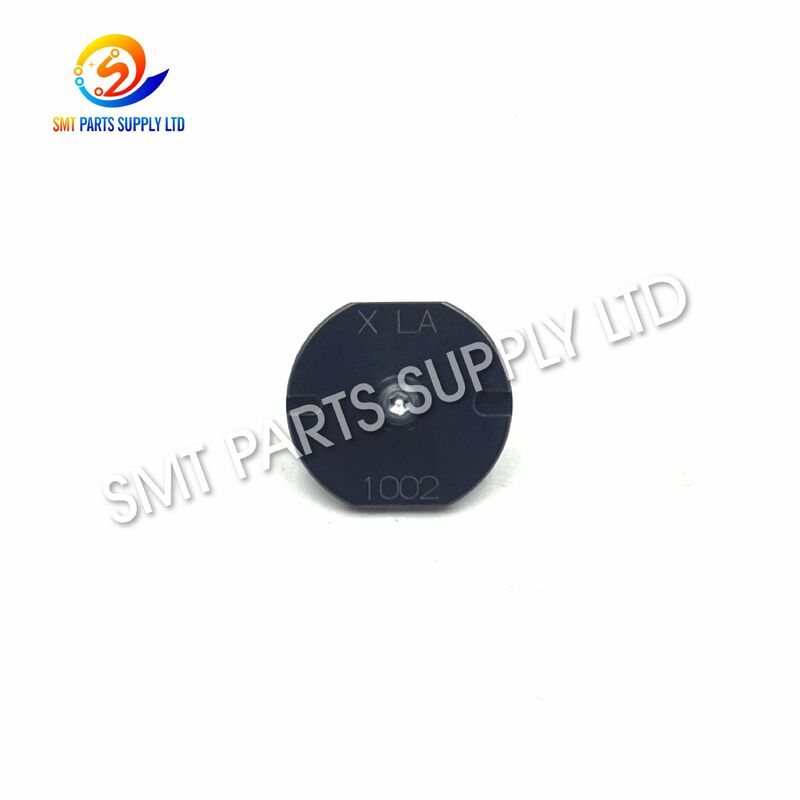

باناسونيك 1002 فوهة SMT دقيقة CM DT NPM KXFX037TA00

تعد فوهة SMT الدقيقة من باناسونيك 1002 KXFX037TA00 عبارة عن مكون لاقط فراغ مصمم لتكوينات محددة لآلات وضع التركيب على السطح CM وDT وNPM. يتم تثبيت الفوهة على رأس الوضع، حيث تلتقط المكونات الإلكترونية من مغذيات الأشرطة أو الصواني أو الأنابيب أو أنظمة الإمداد الأخرى وتنقلها إلى مواضع تركيب PCB المبرمجة.

يتم تحديد الفوهة 1002 بشكل شائع برقم الجزء KXFX037TA00. يتم استخدام KXFW1ATAA00 وKXFX03DVA00 أيضًا كأرقام مرجعية في سوق قطع غيار SMT. عادةً ما تربط قوائم التوافق الفوهة بمنصات CM وDT، في حين تتضمن بعض مراجع الإمداد أيضًا تكوينات NPM محددة. ولذلك يجب التحقق من رأس الوضع ورقم الفوهة الموجود وتكوين الماكينة قبل الشراء. جزء صغير ولكنه مهم من خط إنتاج SMT. يمكن أن تؤثر حالة الأبعاد، وممر الفراغ، وواجهة التثبيت، وسطح الالتقاط بشكل مباشر على استقرار التقاط المكونات، ودقة التعرف، وتكرار الموضع، وسرعة الإنتاج، واستخدام الماكينة.

تعتبر فوهة باناسونيك 1002 مناسبة لمصنعي الإلكترونيات، ومصانع EMS، وفرق صيانة SMT، وشركات خدمة الماكينات، وموزعي قطع الغيار، ومنشآت الإنتاج التي تتطلب فوهة يمكن الاعتماد عليها للصيانة الوقائية أو الاستبدال في حالات الطوارئ.

تعريف المنتج

السبب: لماذا تحدث مشاكل الالتقاط والتنسيب

لا تنتج أخطاء التقاط SMT دائمًا عن جهاز الموضع نفسه. ترتبط العديد من مشكلات الإنتاج بتآكل الفوهة، أو التلوث، أو الاختيار غير الصحيح للنموذج، أو تحديد موضع وحدة التغذية، أو تعبئة المكونات، أو تسرب الفراغ، أو إعدادات العملية غير المناسبة.

إن فهم السبب الحقيقي يساعد مهندسي الصيانة على تجنب الاستبدال غير الضروري لأجزاء الماكينة وتقليل وقت توقف الإنتاج.

1. ارتداء طرف الفوهة

أثناء التشغيل المستمر، تتصل الفوهة بشكل متكرر بالمكونات الإلكترونية. قد يؤدي الاستخدام طويل الأمد إلى تغيير سطح الالتقاط تدريجيًا، مما يقلل من مساحة الغلق الفعالة بين الفوهة والمكون.

يمكن أن يتسبب سطح الالتقاط البالي في حدوث ما يلي:

• قوة تحمل الفراغ ضعيفة.
• حركة المكون أثناء النقل.
• زيادة تكرار إعادة محاولة الالتقاط.
• عدم استقرار الاعتراف.
• إسقاط المكون.
• إزاحة الموضع.

2. ممر الفراغ المحظور

قد يدخل الغبار وشظايا التغليف والبقايا اللاصقة وجزيئات معجون اللحام وملوثات الإنتاج الأخرى إلى ممر الفراغ الداخلي.

حتى الانسداد الجزئي قد يقلل من تدفق الهواء ويؤدي إلى عدم استقرار أداء الالتقاط. قد يستمر الجهاز في العمل، ولكن يمكن أن تنخفض موثوقية الالتقاط تدريجيًا.

3. جسم الفوهة منحني أو تالف

قد تتضرر الفوهة بسبب:

• تأثير عرضي.
• التعامل اليدوي غير الصحيح.
• تخزين غير لائق.
• اصطدام الرأس الموضعي.
• عملية تغيير الفوهة غير صحيحة.
• تركيب نموذج فوهة غير مناسب.

قد يتسبب مقدار صغير من التشوه في بقاء المكون بعيدًا عن المركز، مما يؤثر على التعرف على الكاميرا ودقة تحديد موضعه.

4. اختيار فوهة غير صحيح

يجب أن تتطابق الفوهة مع حجم المكون والوزن وشكل السطح ومنطقة الالتقاط وتكوين رأس الماكينة.

الفوهة الصغيرة جدًا قد لا توفر شفطًا كافيًا. قد تتداخل الفوهة الكبيرة جدًا مع أسلاك المكونات أو حواف العبوة أو جيوب وحدة التغذية أو المكونات القريبة.

5. التثبيت غير الصحيح

إذا لم يتم تثبيت الفوهة بشكل كامل على رأس الوضع، فقد يصبح موضع التثبيت غير مستقر.

تشمل النتائج المحتملة ما يلي:

• تسرب الفراغ.
• دوران الفوهة.
• اهتزاز الآلة بشكل غير طبيعي.
• إنذار لتغيير الفوهة.
• فشل التعرف على المكونات.
• اختلاف ارتفاع الالتقاط.

6. واجهة التركيب الملوثة

يمكن أن يمنع الغبار أو البقايا الموجودة بين الفوهة وحامل الفوهة التثبيت الصحيح. قد تبدو الفوهة مثبتة بينما تظل مائلة قليلاً أو غير مثبتة في مكانها.

7. إحداثيات الالتقاط غير صحيحة

قد تظل الفوهة التي تعمل بشكل صحيح تواجه أخطاء في الالتقاط عندما تكون إحداثيات وحدة التغذية أو ارتفاع الالتقاط أو بيانات المكونات أو مواضع الدرج غير صحيحة.

8. تغليف المكونات غير المستقرة

الشريط الناقل التالف، أو الجيوب المشوهة، أو التوتر المفرط لشريط الغطاء، أو دوران المكونات داخل الجيب، أو وضع الدرج غير المنتظم قد يمنع الالتقاط في المنتصف.

مشاكل الإنتاج الشائعة

الحل: كيف تدعم فوهة باناسونيك 1002 الإنتاج

توفر فوهة باناسونيك 1002 KXFX037TA00 حلاً عمليًا عند تآكل الفوهة الموجودة أو تلوثها أو تلفها أو فقدها أو لم تعد مناسبة للإنتاج المستقر.

لاقط فراغ مستقر

تقوم الفوهة بنقل ضغط الفراغ من رأس الوضع إلى سطح التقاط المكون. عند تحديده وتركيبه بشكل صحيح، فإنه يساعد في الحفاظ على قوة ثبات المكونات طوال دورة الحركة.

تحديد موضع المكونات بدقة

تدعم الفوهة المصنعة بشكل صحيح الالتقاط المركزي. يسمح تحديد موضع المكونات المستقر لنظام الرؤية بحساب تصحيحات المحور السيني والمحور الصادي والدوراني بدقة قبل وضعها.

أداء التنسيب المتكرر

تساعد أبعاد التركيب المتسقة وهندسة الالتقاط الماكينة على تكرار آلاف دورات الالتقاط والوضع مع انقطاعات أقل.

تقليل وقت التوقف غير المخطط له

يتيح الاحتفاظ بالفوهات البديلة في مخزون الصيانة لفرق الإنتاج إمكانية استبدال الوحدات التالفة بسرعة. وهذا يمكن أن يقلل من التأخير الناجم عن الشراء في حالات الطوارئ والتسليم الدولي.

تحسين كفاءة الصيانة

يمكن فحص الفوهة وتنظيفها واستبدالها وتخزينها بشكل منفصل. يمكن لفرق الصيانة إدارة حالة الفوهة دون استبدال مجموعات رؤوس التثبيت الأكبر حجمًا والأكثر تكلفة.

الشراء المرن

يمكن طلب الفوهة 1002 بشكل فردي أو دمجها مع نماذج الفوهات الإضافية والمرشحات والحاملات وأجزاء التغذية والأحزمة وأجهزة الاستشعار والصمامات والمحركات ومكونات استبدال SMT الأخرى.

مزايا المنتج

تحديد

إشعار التوافق

أسماء الآلات وحدها لا تكفي دائمًا لتأكيد توافق الفوهة. قد تستخدم الأجهزة من نفس السلسلة رؤوس وضع مختلفة، وحاملات الفوهات، وخيارات البرامج، ومراجعات الأجهزة.

قبل الطلب، يجب على العملاء تقديم أكبر قدر ممكن من المعلومات التالية:

إشعار تحديد الهوية 1002 و1002N

لا ينبغي التعامل مع مراجع الفوهات 1002 و1002N تلقائيًا على أنها منتجات متطابقة.

يتم إدراج الفوهة القياسية 1002 عادةً باسم KXFX037TA00. قد تستخدم الفوهة 1002N رقم جزء وهيكل فوهة مختلفين. يُدرج أحد مراجع الفوهات الصناعية 1002N على أنها N610098970AA، بينما تم إدراج KXFX037TA00 على أنها الفوهة القياسية 1002. يجب التحقق من رمز الفوهة الكامل بدلاً من الطلب فقط وفقًا للرقم "1002".

مقارنة نموذج الفوهة ذات الصلة

تنتمي الفوهة 1002 إلى عائلة الفوهات الرقمية التي يشار إليها بشكل شائع. قد تحتوي النماذج ذات الصلة على هياكل التقاط ومناطق شفط ونطاقات تطبيق مختلفة.

الجدول مخصص لمقارنة النماذج فقط. ولا يحل محل التحقق من رأس الماكينة والمكونات.

طلب

خطوط تجميع ثنائي الفينيل متعدد الكلور

يتم استخدام الفوهة في عمليات تجميع ثنائي الفينيل متعدد الكلور الآلية حيث يجب اختيار المكونات الإلكترونية من أجهزة الإمداد ووضعها بدقة على منصات لصق اللحام.

إنتاج الإلكترونيات الاستهلاكية

قد تستخدم منصات التنسيب المناسبة الفوهة في إنتاج:

• منتجات المنزل الذكي.
• لوحات التحكم في الطاقة.
• الالكترونيات المنزلية.
• وحدات العرض.
• معدات صوتية.
• أجهزة الاتصالات.
• الملحقات الإلكترونية.

إلكترونيات السيارات

قد تدعم الفوهة تصنيع خطوط SMT المتوافقة:

• وحدات التحكم في المركبات.
• لوحات الاستشعار.
• إلكترونيات التحكم في الإضاءة.
• جمعيات مجموعة الأدوات.
• وحدات الاتصالات.
• لوحات إدارة الطاقة.

الالكترونيات الصناعية

تتطلب منتجات التحكم الصناعية وضع مكونات ثابت وقابل للتكرار. تشمل التطبيقات النموذجية وحدات التحكم وإمدادات الطاقة وأنظمة القيادة وأجهزة المراقبة ووحدات الاتصالات ومعدات التشغيل الآلي.

منتجات الاتصالات

قد تستخدم الأجهزة المتوافقة الفوهة لإنتاج ثنائي الفينيل متعدد الكلور الذي يتضمن معدات الشبكة، ووحدات الاتصال، وأجهزة التوجيه، وأجهزة معالجة الإشارات، والتجمعات الإلكترونية ذات الصلة.

منتجات LED والإضاءة

يمكن للفوهة أن تدعم عمليات وضع المكونات المناسبة للوحات تشغيل LED، وأجهزة التحكم في الإضاءة، ومنتجات الإضاءة الذكية، وإلكترونيات العرض.

تصنيع عقود EMS

تقوم مصانع EMS في كثير من الأحيان بمعالجة العديد من منتجات ثنائي الفينيل متعدد الكلور وحزم المكونات. يساعد الحفاظ على مخزون كامل من الفوهات على تحسين مرونة التغيير واستمرارية الإنتاج.

صيانة معدات SMT

يمكن لمقدمي خدمة الماكينات، وموزعي المعدات، وفرق صيانة المصانع الاحتفاظ بالفوهة 1002 في مخزون قطع الغيار للصيانة الوقائية والاستبدال في حالات الطوارئ.

جدول سيناريو التطبيق

كيف يعمل

الخطوة 1: اختيار الفوهة

يقوم برنامج التنسيب باختيار الفوهة وفقًا لحزمة المكونات والأبعاد والوزن وسطح الالتقاط وتكوين الماكينة.

الخطوة 2: تركيب الفوهة

يتم تركيب الفوهة يدويًا أو من خلال نظام تغيير الفوهة التلقائي بالماكينة. يجب أن تكون واجهة التثبيت نظيفة ومشتركة بالكامل.

الخطوة 3: الانتقال إلى موضع الالتقاط

يتحرك رأس الوضع فوق وحدة التغذية أو الدرج أو الأنبوب أو موضع إمداد المكونات المبرمج.

الخطوة 4: الهبوط المتحكم فيه

تنزل الفوهة إلى ارتفاع الالتقاط المبرمج. يساعد الارتفاع الصحيح الفوهة على الاتصال بالمكون دون الضغط الزائد.

الخطوة 5: تفعيل الفراغ

تقوم الآلة بتنشيط ضغط الفراغ من خلال ممر الفوهة الداخلي. يتم تثبيت المكون على سطح التقاط الفوهة.

الخطوة 6: تأكيد الاستلام

قد يقوم الجهاز بفحص قيم الفراغ، أو وجود المكونات، أو بيانات الصورة، أو إشارات العملية الأخرى لتأكيد الالتقاط الناجح.

الخطوة 7: التعرف على الرؤية

يمر المكون عبر نظام رؤية الآلة. يقيس النظام الانحراف الموضعي والدوراني.

الخطوة 8: تصحيح الموقف

تقوم آلة التنسيب بحساب قيم التصحيح وضبط موضع المكون قبل التركيب.

الخطوة 9: وضع ثنائي الفينيل متعدد الكلور

ينتقل الرأس إلى إحداثيات PCB المبرمجة. تقوم الفوهة بخفض المكون إلى ارتفاع الموضع المطلوب وتحرر الفراغ.

الخطوة 10: تكرار الدورة

تستمر الفوهة في إجراء عمليات الالتقاط والوضع وفقًا لبرنامج الإنتاج.

كيف تؤثر حالة الفوهة على الإنتاج

كيفية اختيار الفوهة الصحيحة

1. تحقق من رقم الجزء الكامل

مرجع الطلب الموصى به هو KXFX037TA00. يجب على العملاء أيضًا مقارنة KXFW1ATAA00 وKXFX03DVA00 عند ظهور هذه الأرقام في السجلات أو العبوات الموجودة.

2. تأكيد طراز الجهاز

قم بتوفير نموذج الآلة الكامل بدلاً من ذكر "جهاز CM" أو "جهاز DT" أو "جهاز NPM" فقط.

3. قم بتأكيد رأس التنسيب

يعد رأس التنسيب أحد أهم عوامل التوافق. قد تستخدم الآلات الموجودة في نفس العائلة أنواعًا مختلفة من الرأس.

4. افحص الفوهة الموجودة

تحقق من علامة النموذج، وهيكل التثبيت، وشكل الطرف، وطول الجسم، وتصميم واجهة الفوهة المثبتة حاليًا.

5. تقديم صور واضحة

يجب أن تظهر الصور:

• مظهر فوهة كامل.
• طرف فوهة.
• قسم التركيب.
• الملف الجانبي.
• علامات مطبوعة أو محفورة.
• واجهة وضع الرأس.

6. تحقق من حزمة المكونات

قم بتوفير اسم حزمة المكون وأبعادها، بما في ذلك الطول والعرض والارتفاع.

7. تقييم سطح الالتقاط

يجب أن تلامس الفوهة المحددة منطقة مستقرة ومسطحة بدرجة كافية. يجب ألا يتداخل سطح الالتقاط مع الخيوط أو الموصلات أو الملصقات أو التجاويف أو أقسام الحزمة غير المنتظمة.

8. ضع في اعتبارك وزن المكون

تتطلب المكونات الأثقل مساحة شفط كافية وأداء تفريغ ثابت.

9. مراجعة سرعة الآلة

يؤدي الوضع عالي السرعة إلى إنشاء قوى التسارع والتباطؤ. يجب أن تحمل الفوهة المكون بشكل آمن طوال الحركة.

10. الاختبار قبل الإنتاج الضخم

بعد التثبيت، قم بإجراء اختبار الإنتاج ومراقبته:

• معدل نجاح الالتقاط.
• قراءات فراغية.
• نتائج الاعتراف.
• دوران المكونات.
• دقة التنسيب.
• إنذارات الآلة.
• حالة سطح المكون.

قائمة التحقق من اختيار الفوهة

توصيات التثبيت

1. أوقف الجهاز وفقًا لإجراءات صيانة الماكينة.
2. استخدم قفازات نظيفة أو أدوات معتمدة عند التعامل مع الفوهة.
3. افحص حامل الفوهة وواجهة التثبيت قبل التثبيت.
4. إزالة الغبار والشظايا والزيت وبقايا الإنتاج.
5. تأكد من أن نموذج الفوهة يطابق رأس الموضع.
6. قم بتثبيت الفوهة في الموضع والاتجاه الصحيحين.
7. لا تقم بإدخال فوهة غير متوافقة بالقوة في الحامل.
8. قم بتشغيل إجراءات فحص الفوهة أو معايرتها عند الحاجة.
9. قم بإجراء اختبار السرعة المنخفضة قبل إعادة تشغيل الإنتاج الكامل.
10. مراقبة قيم الفراغ ونتائج التعرف وأداء الالتقاط.

التنظيف والصيانة

ممارسات التنظيف الموصى بها

• افحص طرف الفوهة بانتظام.
• استخدم الهواء النظيف والجاف المفلتر.
• استخدم أدوات تنظيف الفوهة المعتمدة.
• إزالة التلوث من مرور فراغ بعناية.
• استخدم محلول التنظيف المناسب عند الحاجة.
• قم بتجفيف الفوهة بالكامل قبل التثبيت.
• قم بتخزين الفوهات المنظفة في حاويات تحمل علامات.
• افصل الفوهات التالفة عن المخزون القابل للاستخدام.

الإجراءات التي يجب تجنبها

• لا تستخدم ضغط الهواء المفرط.
• لا تقم بإدخال إبرة معدنية كبيرة الحجم.
• لا تقم بتلميع سطح الالتقاط دون الحصول على موافقة.
• لا تستخدم المنظفات الكيميائية غير المعروفة.
• لا تسقط الفوهة على سطح صلب.
• لا تستمر في استخدام فوهة منحنية.
• لا تخلط نماذج مختلفة بدون ملصقات.
• لا تقم بتثبيت فوهة في حامل ملوث.

جدول الصيانة المقترح

فحص الجودة

فحص المظهر

يجب فحص الفوهة بحثًا عن التشوه والخدوش والتلوث والتآكل والتعامل مع الضرر.

فحص التركيب

يجب أن يتناسب قسم التثبيت مع واجهة وضع الرأس المقابلة بشكل آمن.

فحص مرور الفراغ

يجب أن يظل ممر الشفط الداخلي مفتوحًا وخاليًا من تلوث الإنتاج.

فحص المحاذاة

يجب أن يحافظ جسم الفوهة وطرف الالتقاط على المحاذاة المناسبة لوضع المكونات بشكل مستقر.

التحقق من النموذج

يجب مقارنة نموذج الفوهة ورقم الجزء مع أمر الشراء الخاص بالعميل قبل التعبئة.

فحص التغليف

يجب حماية الفوهة من الصدمات والغبار والرطوبة والحركة أثناء النقل الدولي.

جدول مراقبة الجودة

التعبئة والتغليف والتسليم

يتم تعبئة كل فوهة لتقليل الأضرار الناجمة عن الاهتزاز والتأثير والغبار والرطوبة والتعامل مع النماذج المختلطة.

لماذا يجب الحفاظ على مخزون الفوهات الاحتياطية؟

تعتبر فوهة التنسيب أحد مكونات الإنتاج المستخدمة بشكل متكرر. على الرغم من صغر حجمها، إلا أن فشل الفوهة يمكن أن يوقف رأس الوضع أو عملية الإنتاج بأكملها.

يوفر الحفاظ على المخزون الاحتياطي العديد من الفوائد:

الأسئلة المتداولة

س1: ما هو رقم الجزء الصحيح لفوهة باناسونيك 1002؟

رقم الجزء الرئيسي هو KXFX037TA00. يتم أيضًا استخدام KXFW1ATAA00 وKXFX03DVA00 بشكل شائع كأرقام إسناد ترافقي. يجب على العملاء مقارنة الفوهة الحالية وتكوين رأس الماكينة قبل الطلب.

Q2: هل يمكن استخدام الفوهة 1002 على كل جهاز CM أو DT أو NPM؟

لا. يعتمد التوافق على رأس الموضع المثبت، وحامل الفوهة، وتكوين الماكينة، ومراجعة الإنتاج. يرجى تقديم نموذج الماكينة الكامل ومعلومات رأس الموضع للتحقق منها.

س 3: هل الفوهة 1002 هي نفس الفوهة 1002N؟

ولا ينبغي اعتبارها قابلة للتبديل تلقائيًا. قد تستخدم المراجع القياسية 1002 و1002N أرقام أجزاء وهياكل مختلفة. تحقق دائمًا من رمز الفوهة الكامل ورقم الجزء الموجود.

س 4: ما هي المعلومات المطلوبة لعرض أسعار دقيق؟

يرجى تقديم نموذج الفوهة، ورقم الجزء، وطراز الماكينة، ونوع رأس الموضع، وصور الفوهة الموجودة، والكمية المطلوبة، والحالة المطلوبة، وبلد التسليم، ووقت التسليم المتوقع.

س 5: لماذا لا تزال الفوهة الجديدة تنتج أخطاء في الالتقاط؟

تتضمن الأسباب المحتملة اختيارًا غير صحيح للفوهة، أو سوء محاذاة وحدة التغذية، أو ارتفاع الالتقاط غير المناسب، أو خطوط التفريغ المسدودة، أو بيانات المكونات غير الصحيحة، أو شريط الناقل التالف، أو أسطح المكونات غير المستقرة، أو التلوث داخل حامل الفوهة.

اتصل بنا

اتصل بنا للحصول على عروض أسعار فوهة Panasonic 1002 KXFX037TA00 أو التحقق من التوافق أو طلبات العينات أو شراء النماذج المختلطة أو المتطلبات المجمعة.

للحصول على تأكيد أسرع، يرجى تضمين ما يلي:

• نموذج فوهة.
• رقم الجزء الكامل.
• نموذج الآلة.
• نوع رأس التنسيب.
• صور الفوهة الموجودة.
• الكمية المطلوبة.
• حالة المنتج المطلوبة.
• قائمة قطع غيار SMT الإضافية.
• وجهة التسليم.
• تاريخ التسليم المطلوب.

نحن ندعم الاستفسارات الفردية، وطلبات الفوهات المختلطة، وقوائم قطع غيار الصيانة، ومتطلبات الشراء بالجملة لمصنعي الإلكترونيات، ومصانع EMS، وشركات خدمة الماكينات، والموزعين الدوليين.

أرسل استفسارك التفصيلي للحصول على تأكيد دقيق للنموذج وعروض أسعار تنافسية وتغليف تصدير وقائي ودعم احترافي لقطع غيار SMT.
