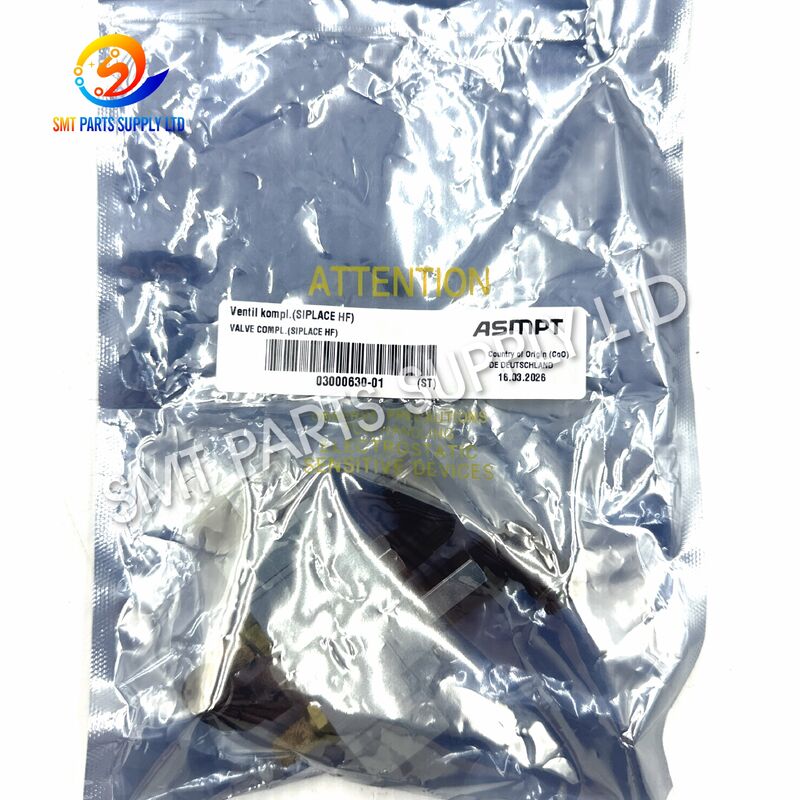

ASMPT 03000630-01 SMC SY5120-5LOU-01 24VDC مجموعة صمام الملف اللولبي

تم تصميم مجموعة صمام الملف اللولبي ASMPT 03000630-01 SMC SY5120-5LOU-01 للتحكم في الاتجاه الهوائي في تكوينات ماكينات ASMPT وSIPLACE SMT المتوافقة. إنه يحول الأمر الكهربائي 24VDC من نظام التحكم في الماكينة إلى مفتاح هواء مضغوط يتم التحكم فيه، مما يسمح للآلية الهوائية المتصلة بالتمدد أو التراجع أو التحرير أو التثبيت أو الوضع أو العودة وفقًا لتسلسل الإنتاج المبرمج.

ينتمي تكوين SY5120 إلى عائلة SMC SY5000 ويستخدم بنية ذات ملف لولبي فردي مكونة من خمسة منافذ وموضعين. يحدد رمز النموذج ملفًا قياسيًا بجهد 24 فولت تيار مستمر، ووصلة قابس من النوع L متوفرة بدون موصل التزاوج، ومؤشر متكامل ووظائف منع زيادة التيار، ومنافذ عمل A وB مقاس 1/8 بوصة.

هذا الصمام مناسب لمصانع SMT وشركات خدمات المعدات ومجددي الآلات وأقسام الصيانة وموزعي قطع الغيار الصناعية. نظرًا لأن الصمامات المتشابهة خارجيًا يمكن أن تختلف في الجهد الكهربي وحجم المنفذ والإدخال الكهربائي والخيط والتصميم التجريبي والتجاوز اليدوي والملحقات، فيجب دائمًا التحقق من الملصق الأصلي الكامل قبل الطلب.

تعتمد آلة وضع SMT على التحكم الهوائي المستقر لإكمال الإجراءات الميكانيكية المتكررة. يجب أن تحدث كل حركة يتم التحكم فيها بالهواء في الوقت الصحيح وتصل إلى الموضع المطلوب قبل أن تستمر الآلة في تسلسلها المبرمج.

بعد الخدمة الممتدة، قد يتعرض الصمام للتلوث، أو تدهور الملف، أو تلف الموصل، أو تآكل الختم الداخلي، أو تقييد تدفق العادم، أو حركة التخزين المؤقت غير المستقرة. يمكن أن تؤدي هذه الظروف إلى تقليل سرعة الاستجابة وتؤدي إلى حدوث أعطال متقطعة بالجهاز.

توصي إرشادات التشغيل الرسمية بتحضير الهواء النظيف، بما في ذلك مرشح الهواء العلوي مع ترشيح يبلغ 5 ميكرومتر أو أقل. ويجب التحكم في الصرف الزائد باستخدام معدات تجفيف أو فصل الماء المناسبة.

لا يؤكد إنذار الماكينة تلقائيًا أن الصمام معيب. يجب أيضًا فحص مخرج وحدة التحكم، والموصل، والكابل، وإمدادات الهواء، والمنظم، والفلتر، والأنابيب، والمستشعر، والمشغل، وكاتم صوت العادم، والتجميع الميكانيكي.

يساعد الفحص المنظم فرق الصيانة على تحديد الخطأ الفعلي وتجنب استبدال الأجزاء غير الضرورية.

يمكن أن يبدو الصمامان متطابقين تقريبًا مع وجود خصائص تشغيل مختلفة.

تحدد بيانات التكوين SY5000 الرسمية السلسلة، والتشغيل الفردي ذو الموضعين، والجهد 24VDC، والمدخل الكهربائي LO، والضوء من النوع U ومانع التيار، ومواصفات منفذ العمل 1/8 بوصة.

تم تخصيص عائلة منتجات SY5000 للخدمة الجوية، مع نطاق درجة حرارة محيطة وسائل يتراوح من -10 درجة مئوية إلى 50 درجة مئوية دون تجميد وتكوينات تصل إلى 0.7 ميجا باسكال.

تساعد المقارنة التالية في التمييز بين عائلات التشغيل SY5000 الشائعة. لا يزال يتعين التحقق من اللاحقة الكاملة لأن الجهد الكهربي ونمط التوصيل والقامع والمنفذ والخيط والخيارات قد تختلف.

يتم استخدام مجموعة الصمامات للتحكم في اتجاه الهواء المضغوط في أنظمة ماكينات وضع SMT المتوافقة. يتلقى أمرًا كهربائيًا ويتحكم في مسار الهواء المتصل بمحرك هوائي أو آلية الآلة.

اعتمادًا على الدائرة الهوائية المثبتة، قد يتحكم الصمام في:

يجب التأكد من الوظيفة الدقيقة لرقم الجزء 03000630-01 من موضع تركيب الماكينة أو المخطط الهوائي أو سجل الخدمة أو المكون الذي تمت إزالته.

يحتوي الصمام على خمسة مسارات هوائية رئيسية.

عندما لا يتم تنشيط الملف، يبقى الصمام في وضعه الطبيعي. يقوم التخزين المؤقت الداخلي بتوصيل منفذ إمداد الضغط بمنفذ مشغل واحد بينما يتم توصيل منفذ المحرك المقابل بالعادم.

ومن ثم تظل آلية الهواء المتصلة في موضعها الطبيعي للماكينة أو تعود إليها.

عندما توفر وحدة التحكم 24VDC:

1. ينتج الملف اللولبي مجالًا مغناطيسيًا.
2. الآلية التجريبية تغير حالتها.
3. يحرك الضغط التجريبي البكرة الرئيسية.
4. تبديل الممرات الهوائية الداخلية.
5. يتدفق الهواء إلى منفذ العمل المقابل.
6. يتم تفريغ الهواء من غرفة المحرك الأخرى.
7. الآلية المتصلة تغير موضعها.

عند إزالة الأمر الكهربائي:

1. يتوقف تيار الملف.
2. ينهار المجال المغناطيسي.
3. يعود القسم التجريبي.
4. تعود البكرة الرئيسية إلى وضعها الطبيعي.
5. تعود مسارات الإمداد والعادم إلى حالتها الأصلية.
6. يكمل المحرك حركة العودة.

يساعد ضوء المؤشر موظفي الصيانة على التحقق مما إذا كان الملف اللولبي يتلقى أمرًا كهربائيًا.

يساعد مانع التيار المفاجئ على تقليل ارتفاع الجهد الناتج عند إيقاف تشغيل الملف. تم تعريف التكوين U على أنه نوع مانع للاندفاع غير قطبي ومجهز بالضوء.

لا يضمن المؤشر المضيء أن الهواء يتحول بشكل صحيح. قد يؤدي عدم كفاية ضغط الهواء أو التلوث الداخلي أو انسداد العادم أو الأنابيب التالفة أو الانسداد الميكانيكي إلى منع حركة المحرك.

قبل إزالة الصمام الأصلي:

• أوقف الجهاز باستخدام إجراء إيقاف التشغيل المعتمد.
• فصل أو عزل الطاقة الكهربائية عند الحاجة.
• أغلق مصدر الهواء المضغوط.
• الافراج عن ضغط الهواء المخزن.
• تأكد من أن الآليات المتصلة لا يمكنها التحرك بشكل غير متوقع.
• تصوير الأسلاك والأنابيب الأصلية.
• قم بتسمية كل أنبوب هواء قبل فصله.
• قم بتسجيل ملصق الصمام بالكامل.
• تحقق من اتجاه التركيب وموضع التركيب.
• حافظ على المنافذ البديلة محمية من الغبار.

يمكن أن يؤدي تشغيل التجاوز اليدوي إلى تشغيل المعدات المتصلة على الفور. يجب على الموظفين التأكد من أن الحركة آمنة قبل استخدامها. بعد استبدال الصمام، يجب التحكم في الهواء المضغوط المخزن واتخاذ التدابير اللازمة لمنع حركة المشغل المفاجئة.

لا:

• قم بتطبيق جهد ملف غير صحيح.
• قم بتركيب الصمام أثناء ضغط الدائرة.
• سد منافذ العادم.
• اسمح لشريط الختم الزائد بالدخول إلى الصمام.
• قم بتبديل الأنابيب A وB دون فحص الدائرة.
• اسحب القابس من أسلاكه.
• قم بتشغيل الأنابيب أو التركيبات التالفة.
• اترك قفل التجاوز اليدوي قيد التشغيل.
• تعديل جسم الملف أو الصمام.
• استئناف الإنتاج التلقائي قبل اختبار الآلية.

تشير الإرشادات الرسمية إلى أن التنشيط المستمر لفترة طويلة يمكن أن يزيد من درجة حرارة الملف وقد يؤثر على الصمام أو المعدات القريبة. ينبغي النظر في إدارة الحرارة المناسبة حيث لا يمكن تجنب التنشيط الممتد.

يرجى تقديم:

1. صورة كاملة للصمام المثبت.
2. صورة مقربة لملصق الصمام الكامل.
3. صورة لجزء المعدات رقم 03000630-01.
4. صورة فوتوغرافية للقابس الكهربائي.
5. صورة توضح جميع الأنابيب الهوائية.
6. صورة لموضع التركيب.
7. صورة للوحة موديل الآلة عند توفرها.

لا ينبغي اختيار الصمام فقط للأسباب التالية:

• لون الجسم مشابه.
• يبدو الحجم المادي متطابقًا.
• الجزء الأول من النموذج هو نفسه.
• يبدو شكل الموصل مشابهًا.
• يمكن ثمل التركيب في المنفذ.
• صورة المنتج عبر الإنترنت تشبه الصمام المثبت.

يمكن أن يؤدي اختلاف بسيط في اللاحقة إلى تغيير الجهد أو نوع القابس أو القامع أو الخيط أو التصميم التجريبي أو سلوك التشغيل.

قبل الشحن، يمكن إجراء الفحوصات التالية وفقًا للحالة المذكورة ومتطلبات الطلب المتفق عليها.

يجب الاتفاق على متطلبات الاختبار الوظيفي قبل تأكيد الطلب لأن التركيبات وإجراءات الاختبار الضرورية قد تختلف.

لا، يعتمد التوافق على تكوين الماكينة والدائرة الهوائية المثبتة. يرجى التأكد من طراز الماكينة والملصق الأصلي الكامل ورقم الجزء والجهد والقابس وترتيب المنافذ والتجهيزات وموضع التثبيت قبل الطلب.

يحدد رمز النموذج ملفًا قياسيًا بجهد 24VDC. لا يزال يتعين قياس مخرجات الماكينة وتأكيدها قبل التثبيت لمنع التشغيل غير الصحيح أو التلف الكهربائي.

يحدد رمز LO إدخال المكونات من النوع L بدون موصل التزاوج. تأكد مما إذا كان الطلب يتطلب الصمام فقط، أو موصل منفصل، أو أسلاك الرصاص، أو التركيبات، أو مجموعة كاملة خاصة بالماكينة.

ليس تلقائيا. قد تحتوي نماذج SY5000 الأخرى على خصائص تشغيل أو جهد أو موصل أو منفذ أو خيط أو طيار أو موضع محايد مختلفة. يجب أن يتطابق النموذج الكامل مع متطلبات التحكم في الماكينة.

يرجى تقديم الكمية المطلوبة، ورقم جزء المعدات، ونموذج الصمام الكامل، ونموذج الماكينة، وصور فوتوغرافية واضحة للملصق، وصورة الموصل، وصورة التثبيت، والحالة المطلوبة، وبلد التسليم وتاريخ التسليم المتوقع.

اتصل بفريق المبيعات لدينا لمعرفة مدى التوفر وتأكيد التوافق والمدة الزمنية والتسعير والتعبئة ومعلومات الشحن الدولي.

للحصول على عرض أسعار سريع ودقيق، يرجى تضمين ما يلي:

• اسم المنتج.
• رقم الجزء 03000630-01.
• نموذج الصمام SY5120-5LOU-01.
• طراز الجهاز والرقم التسلسلي.
• الكمية المطلوبة.
• صور واضحة للصمام الأصلي.
• صور الموصلات والمنفذ الهوائي.
• حالة المنتج المطلوبة.
• بلد التسليم.
• تاريخ التسليم المطلوب.

نرحب بالاستفسارات الواردة من مصانع SMT وشركات صيانة المعدات ومجددي الآلات والموزعين الصناعيين ومصنعي الإلكترونيات في أوروبا وأمريكا الشمالية وجنوب شرق آسيا والأسواق الدولية الأخرى.
