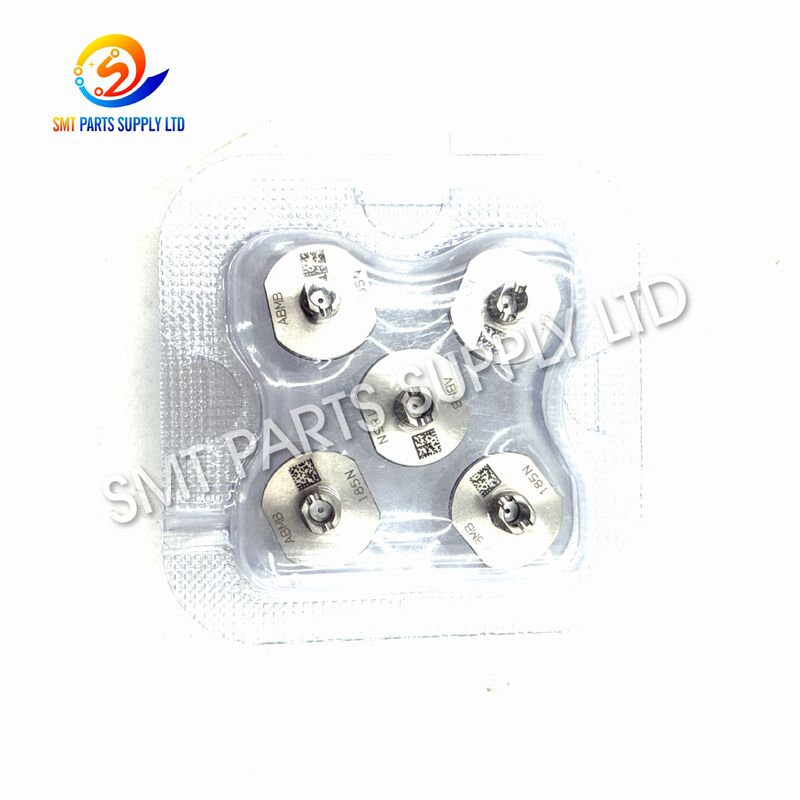

فوهة باناسونيك 185N SMT الدقيقة N610119411AA لـ CM/NPM

Panasonic 185N Precision SMT Nozzle N610119411AA لـ CM/NPM

فوهة SMT الدقيقة Panasonic 185N، التي تم تحديدها برقم الجزء الأساسي N610119411AA، هي فوهة مناولة للمكونات تم تطويرها لتكوينات آلات الالتقاط والوضع CM و DT و NPM المتوافقة. يتم تطبيقها عادةً على رؤوس الوضع المناسبة ذات الثماني فوهات حيث تكون هناك حاجة إلى التقاط دقيق بالشفط، ونقل متحكم فيه للمكونات، ووضع متكرر للوحات الدوائر المطبوعة.

باعتبارها نقطة الاتصال المباشر بين آلة الوضع والمكون الإلكتروني، يمكن أن يؤثر شرط الفوهة بشكل كبير على معدل الالتقاط، ومركزة المكون، ودقة التعرف، واستمرارية الإنتاج. قد تتسبب الفوهة البالية أو الملوثة أو المختارة بشكل غير صحيح في حدوث أخطاء في الالتقاط، أو سقوط مكونات، أو انحرافات في الوضع.

فوهة 185N مناسبة للصيانة الوقائية، والاستبدال الطارئ، وخدمة رأس الوضع، وإعداد مخزون قطع الغيار. قبل الطلب، يجب على المشترين تأكيد طراز الفوهة، ورقم الجزء الكامل، وطراز الآلة، وتكوين الرأس، ومظهر الفوهة الحالي. يوصى بصور واضحة أو سجلات المعدات لفحص التوافق بشكل أكثر موثوقية.

تحديد المنتج

السبب: لماذا تتطلب فوهات SMT الفحص أو الاستبدال

تعمل فوهة SMT بشكل متكرر في ظروف الإنتاج عالية السرعة. خلال كل دورة وضع، تقترب من المكون، وتنشط شفط الفراغ، وترفع المكون، وتنقلها عبر نظام الرؤية، وتضعها على لوحة الدوائر المطبوعة.

بمرور الوقت، قد يؤثر تلوث الإنتاج، أو التآكل الميكانيكي، أو الاتصال العرضي على أداء الفوهة.

1. تآكل وجه الالتقاط

يتلامس وجه التقاط الفوهة مع آلاف أو ملايين المكونات الإلكترونية خلال عمر خدمتها. قد يؤدي التشغيل المستمر إلى تغيير حالة السطح تدريجيًا.

قد يؤدي وجه الالتقاط البالي إلى:

• انخفاض كفاءة الختم
• احتفاظ غير منتظم بالفراغ
• موضع مكون غير مستقر
• دوران المكون أثناء النقل
• معدلات خطأ التقاط أعلى
• زيادة تكرار تصحيح الآلة

عندما يصبح سطح التلامس مخدوشًا أو متقشرًا أو غير مستوٍ، غالبًا ما يكون الاستبدال أكثر فعالية من تعديل الآلة المتكرر.

2. تلوث ممر الفراغ

قد يدخل غبار شريط الناقل، وجزيئات لوحة الدوائر المطبوعة، وبقايا المواد اللاصقة، والملوثات الأخرى إلى ممر الفراغ الداخلي.

قد يتسبب الانسداد الجزئي في:

قد يؤدي التنظيف إلى استعادة الوظيفة الطبيعية عندما يكون التلوث طفيفًا. ومع ذلك، يجب النظر في الاستبدال إذا كان الممر تالفًا، أو مسدودًا بشدة، أو يصعب تنظيفه بأمان.

3. انحناء الفوهة أو تلفها بالاصطدام

قد تتلف الفوهة بسبب:

• ارتفاع المغذي غير الصحيح
• اصطدام المكون
• تركيب يدوي غير صحيح
• التلامس مع لوحة دوائر مطبوعة في غير موضعها
• انهيار الرأس
• عملية تغيير فوهة غير صحيحة
• تخزين غير محمي
• تأثير النقل

حتى التشوه الصغير يمكن أن يغير خط الوسط للفوهة ويؤثر على دقة الالتقاط أو الوضع.

4. طراز فوهة غير صحيح

قد تبدو نماذج الفوهات المختلفة متشابهة بصريًا ولكنها تحتوي على:

• هياكل تركيب مختلفة
• أطوال إجمالية مختلفة
• أشكال وجه التقاط مختلفة
• فتحات فراغ مختلفة
• مناطق تلامس مختلفة
• واجهات رأس مختلفة
• نطاقات مناولة مكونات مختلفة

يمكن أن يؤدي اختيار فوهة من صورة فقط إلى مخاطر توافق. يجب التحقق من الطراز ورقم الجزء الدقيقين قبل الطلب.

5. تركيب غير صحيح

قد لا تستقر الفوهة المركبة بشكل غير صحيح بشكل متحد المركز في حامل الفوهة. يمكن للمواد الغريبة حول منطقة التركيب أيضًا منع التداخل الصحيح.

تشمل الأعراض المحتملة المتعلقة بالتركيب:

• إنذار تغيير الفوهة
• دوران فوهة مفرط
• دوران غير مستقر
• ارتفاع التقاط غير صحيح
• إزاحة وضع المكون
• فشل في التعرف على الفوهة
• انقطاع الإنتاج المتكرر

6. عدم تطابق المكون والفوهة

يجب أن يتلامس وجه الالتقاط مع منطقة مناسبة من جسم المكون. قد لا توفر الفوهة الصغيرة جدًا استقرارًا كافيًا للإمساك. قد تتلامس الفوهة الكبيرة جدًا مع الأسلاك أو الأطراف أو الحواف أو الأسطح غير المستوية.

لتطبيقات المكونات الجديدة، يجب اختيار الفوهة وفقًا لـ:

أعراض الإنتاج الشائعة

الحل: كيف تدعم فوهة 185N الإنتاج المستقر

توفر فوهة 185N فراغًا متحكمًا وواجهة ميكانيكية بين رأس الوضع والمكون الإلكتروني. عند اختيارها وتركيبها وصيانتها بشكل صحيح، يمكن أن تساعد في تحسين اتساق مناولة المكونات.

التقاط فراغ مستقر

ينقل ممر الفراغ الداخلي الضغط السلبي من رأس الوضع إلى سطح التقاط الفوهة. يدعم الممر النظيف الشفط الفعال والاحتفاظ المستقر بالمكون.

تلامس متحكم فيه للمكون

يساعد منطقة الالتقاط المحددة في الحفاظ على المكون في موضع متحكم فيه أثناء الحركة. يقلل التلامس المستقر من الانزلاق والدوران غير الضروريين.

محاذاة وضع متكررة

يضع قسم التركيب الفوهة بالنسبة لمحور رأس الوضع. يساعد التوافق الصحيح في دعم الالتقاط الدقيق، وتصحيح الرؤية الموثوق، والوضع المتكرر.

تقليل وقت التوقف غير المخطط له

يمكن أن يكون استبدال الفوهة البالية أو التالفة أكثر فعالية من تغيير إحداثيات الالتقاط أو عتبات الفراغ أو معلمات الرؤية بشكل متكرر للتعويض عن التآكل الميكانيكي.

مناسبة لمخزون الصيانة

يمكن للمصانع تضمين فوهة 185N في مجموعات الصيانة الوقائية أو مخزونات قطع الغيار الطارئة. هذا يساعد على تقليل تأخيرات التوريد عندما تتلف فوهة إنتاج.

دعم تأكيد التوافق

يمكن للمشترين تقديم المعلومات التالية قبل الطلب:

• طراز الآلة
• طراز رأس الوضع
• طراز الفوهة الحالي
• رقم الجزء
• الكمية المطلوبة
• حزمة المكونات
• صور الفوهة
• تاريخ التسليم المطلوب

تسمح هذه المعلومات بفحص المنتج المعروض بشكل أكثر دقة قبل الشحن.

فوائد الحل

المواصفات

ملاحظة تأكيد فني

يجب تأكيد أبعاد طرف الفوهة الدقيقة، وأبعاد فتحة الفراغ، ونطاق المكونات القابلة للتطبيق من خلال الفوهة الحالية، أو الرسم المعتمد، أو دليل المعدات، أو سجل قطع غيار الآلة.

لا ينبغي افتراض القيم الفنية فقط من اسم الطراز أو مظهر المنتج.

مقارنة نماذج نفس السلسلة

إرشادات مقارنة الطراز

لا ينبغي استخدام طراز فوهة مختلف كبديل لمجرد أنه يمكن إدخاله ماديًا في الرأس. الملاءمة الميكانيكية وحدها لا تؤكد أداء الالتقاط الصحيح.

يجب مقارنة التفاصيل التالية:

التطبيق

تصنيع إلكترونيات المستهلك

يمكن استخدام فوهة 185N في خطوط SMT المتوافقة التي تنتج لوحات التحكم الإلكترونية، والأجهزة الذكية، والأجهزة المنزلية، والمنتجات الرقمية، وغيرها من إلكترونيات المستهلك.

إلكترونيات السيارات

يتطلب تصنيع لوحات الدوائر المطبوعة للسيارات تحكمًا مستقرًا في العملية ووضعًا متكررًا للمكونات. يساعد الحفاظ على حالة الفوهة في تقليل تباين الالتقاط والوضع الذي يمكن تجنبه.

منتجات التحكم الصناعي

غالبًا ما تتطلب وحدات التحكم الصناعية، والمستشعرات، ولوحات التحكم في الطاقة، ووحدات الأتمتة دورات إنتاج طويلة. يمكن أن يدعم الاستبدال الوقائي للفوهة تشغيل الخط المستمر.

معدات الاتصالات

قد تتطلب أجهزة التوجيه، ووحدات الشبكة، ولوحات الاتصالات، والمنتجات ذات الصلة وضعًا عالي السرعة للمكونات. تساعد الفوهة المستقرة في الحفاظ على نقل موثوق أثناء حركة الرأس السريعة.

إلكترونيات LED والإضاءة

تستخدم لوحات التحكم في الإضاءة والمنتجات المتعلقة بـ LED حزم مكونات مختلفة. يجب دائمًا اختيار الفوهة وفقًا لجسم المكون الفعلي وتكوين الآلة.

الإلكترونيات الطبية

غالبًا ما يستخدم إنتاج لوحات الدوائر المطبوعة للمعدات الطبية إجراءات صيانة متحكم فيها. يمكن أن يدعم تحديد الفوهة الصحيح وسجلات الاستبدال إمكانية تتبع المعدات.

تصنيع عقود EMS

يقوم مقدمو خدمات تصنيع الإلكترونيات بمعالجة تصميمات لوحات الدوائر المطبوعة وحزم المكونات المختلفة. يساعد الحفاظ على مخزون فوهة منظم في تقليل تأخيرات تغيير المنتج.

صيانة وتجديد المعدات

فوهة 185N مناسبة لـ:

• صيانة رأس الوضع
• تجديد الآلات المستعملة
• استبدال طارئ
• استعادة الإنتاج
• مخزون قطع الغيار
• إعداد مجموعة الصيانة
• مشاريع صيانة الآلات
• إعداد مخزون الموزع

جدول سيناريو التطبيق

كيف تعمل

الخطوة 1: تعيين الفوهة

يقوم برنامج الوضع بتعيين فوهة وفقًا لحزمة المكونات ومتطلبات الإنتاج. يجب تثبيت الفوهة المختارة في موضع الرأس الصحيح أو محطة الفوهة.

الخطوة 2: حركة الرأس إلى المغذي

يحرك رأس الوضع الفوهة فوق جيب المكون المبرمج. يجب أن يكون دقة المغذي وموضع المكون مستقرين.

الخطوة 3: نزول الفوهة

تتحرك الفوهة لأسفل نحو المكون. يحدد ارتفاع الالتقاط المبرمج كيفية تلامس وجه الالتقاط مع المكون.

الخطوة 4: تفعيل الفراغ

يتدفق الضغط السلبي عبر رأس الوضع وممر الفوهة الداخلي. يمسك الفراغ المكون مقابل وجه الالتقاط.

الخطوة 5: رفع المكون

ترفع الفوهة المكون من جيب المغذي. يلزم شفط مستقر أثناء التسارع العمودي.

الخطوة 6: التعرف على الرؤية

تفحص كاميرا الآلة موضع المكون وزاويته واتجاهه. يحسب نظام التحكم قيم التصحيح قبل الوضع.

الخطوة 7: نقل المكون

تحمل الفوهة المكون نحو لوحة الدوائر المطبوعة. يجب أن يظل المكون مستقرًا أثناء الحركة الأفقية والدورانية.

الخطوة 8: وضع لوحة الدوائر المطبوعة

يخفض رأس الوضع المكون على موقع معجون اللحام المبرمج. يتم التحكم في ارتفاع وقوة الوضع بواسطة إعدادات الآلة.

الخطوة 9: تحرير الفراغ

يتم تحرير الفراغ أو تغييره بحيث يظل المكون على لوحة الدوائر المطبوعة أثناء تراجع الفوهة.

الخطوة 10: دورة الإنتاج المتكررة

تعود الفوهة إلى المغذي وتكرر العملية للمكون التالي. قد تكمل فوهة الإنتاج عددًا كبيرًا جدًا من الدورات خلال وردية واحدة.

عملية فحص الفوهة

توصيات الصيانة

فحص بصري يومي

يجب فحص الفوهات المستخدمة بشكل متكرر بحثًا عن التلوث المرئي، أو تلف الاصطدام، أو أداء الالتقاط غير الطبيعي.

تنظيف منتظم

استخدم عملية تنظيف مناسبة لفوهات SMT الدقيقة. يجب ألا تخدش طريقة التنظيف سطح الالتقاط أو توسع فتحة الفراغ.

تجنب الأدوات المعدنية غير المناسبة

لا تفرض إبرًا كبيرة الحجم، أو أسلاكًا فولاذية، أو أشياء حادة في ممر الفراغ. قد يؤدي ذلك إلى تلف الفتحة الداخلية بشكل دائم.

استخدم تخزينًا واقيًا

قم بتخزين كل فوهة بشكل منفصل في حاوية نظيفة أو عبوة واقية. تجنب التلامس مع الأدوات السائبة والمكونات المعدنية.

تسجيل معلومات الاستبدال

قد يشمل سجل الصيانة العملي:

• رقم الآلة
• موضع الرأس
• طراز الفوهة
• رقم الجزء
• تاريخ التركيب
• تاريخ الاستبدال
• عرض الإنتاج
• نتيجة الفحص
• اسم الفني

فحص الأنظمة ذات الصلة

إذا استمرت مشاكل الالتقاط بعد استبدال الفوهة، فافحص نظام مناولة المكونات بالكامل.

كيفية الاختيار

1. تأكيد طراز الفوهة

تحقق مما إذا كان الطراز المطلوب هو 185N بالضبط. قد يظهر الطراز على الفوهة الحالية، أو سجل الصيانة، أو قائمة قطع غيار الآلة.

2. تأكيد رقم الجزء الأساسي

المرجع الرئيسي هو N610119411AA. إذا ظهر رقم آخر على المنتج الحالي، فقدم جميع الرموز المتاحة للمقارنة.

3. تأكيد طراز الآلة

قدم طراز الآلة الكامل بدلاً من مجرد ذكر علامة الآلة التجارية. تتضمن المعلومات المفيدة:

CM402

• CM602
• تكوين DT
• طراز آلة NPM
• سنة إنتاج الآلة
• نوع الرأس المثبت
• 4. تأكيد رأس الوضع

قد تستخدم منصات الآلات تكوينات رؤوس مختلفة. نفس سلسلة الآلات لا تضمن دائمًا أن كل طراز فوهة مناسب.

5. تقديم صور المنتج

تشمل الصور الموصى بها:

جسم الفوهة الكامل

• علامة الطراز
• ملصق رقم الجزء
• وجه الالتقاط
• نهاية التركيب
• ملصق رقم الجزء الحالي
• حامل الفوهة الحالي
• 6. تأكيد حزمة المكونات

عندما تكون الفوهة مطلوبة لتطبيق مكون جديد، قدم:

طول المكون

• عرض المكون
• ارتفاع المكون
• وزن المكون
• شكل السطح العلوي
• هيكل الطرف
• نوع التعبئة والتغليف
• 7. تأكيد حالة التوريد المطلوبة

اذكر حالة التوريد المتوقعة بوضوح عند طلب عرض أسعار. يجب أن يحدد عرض الأسعار الإصدار المعروض.

8. تأكيد الكمية ومتطلب التسليم

يساعد تقديم الكمية وتاريخ التسليم المطلوب في تحديد تخصيص المخزون وترتيبات الشحن.

قائمة تحقق تأكيد المشتري

سؤال المشتري

المعلومات المطلوبة لعرض الأسعار

المعلومات

يتم فحص طراز المنتج والكمية.

1. يتم فحص مظهر الفوهة.
2. يتم حماية وجه الالتقاط من التلامس.
3. يتم تعبئة كل فوهة بشكل فردي.
4. يتم إضافة معلومات التعريف عند الحاجة.
5. يتم تثبيت قطع متعددة داخل صندوق داخلي.
6. يوضع الصندوق الداخلي في كرتون تصدير مقوى.
7. يتم تأكيد الكمية النهائية ومعلومات الشحن.
8. طرق التسليم المتاحة

الشحن السريع الدولي

• الشحن الجوي
• شحنة قطع غيار مجمعة
• خدمة شحن يعينها المشتري
• طرق نقل أخرى متفق عليها
• تعتمد ترتيبات التسليم على الكمية وحالة المخزون والوجهة ومتطلبات المشتري.

أسئلة متكررة

س1: ما هو رقم الجزء الأساسي لفوهة SMT 185N؟

رقم الجزء الرئيسي المرتبط بفوهة 185N هو N610119411AA. قد تظهر أيضًا N610070338AA و N610070338AB كأرقام مرجعية. يجب أن يستخدم التأكيد النهائي الفوهة الحالية ومعلومات الآلة.

س2: ما هي الآلات التي يمكنها استخدام فوهة 185N؟

يتم تطبيق 185N بشكل عام على تكوينات آلات الوضع CM و DT و NPM المتوافقة باستخدام رأس الثماني فوهات المقابل. يجب التحقق من طراز الآلة ونوع الرأس الدقيقين قبل الطلب.

س3: هل يمكن استبدال فوهة 185N بطراز فوهة آخر؟

لا ينبغي استبدال فوهة أخرى لمجرد أن لها مظهرًا مشابهًا. قد تؤثر الاختلافات في الطول، ووجه الالتقاط، وفتحة الفراغ، وهيكل التركيب على أداء الالتقاط والوضع.

س4: ما هي المعلومات المطلوبة لفحص التوافق؟

يرجى تقديم طراز الفوهة، ورقم الجزء الكامل، وطراز الآلة، ونوع رأس الوضع، والكمية المطلوبة، وصور واضحة للفوهة الحالية. معلومات المكون مفيدة أيضًا للتطبيقات الجديدة.

س5: ماذا يجب التحقق منه إذا استمرت أخطاء الالتقاط بعد الاستبدال؟

افحص ضغط الفراغ، وأنابيب الهواء، وحامل الفوهة، وموضع المغذي، وارتفاع الالتقاط، وبيانات المكون، وإعدادات الرؤية. يعتمد أداء الالتقاط على نظام الآلة الكامل، وليس فقط على الفوهة.

اتصل بنا

أرسل استفسارك عن

فوهة SMT 185N N610119411AAمع الكمية المطلوبة، وطراز الآلة، ونوع رأس الوضع، ووجهة التسليم.لتسريع فحص التوافق، يرجى تضمين صور واضحة تُظهر:

علامة طراز الفوهة

• جسم الفوهة الكامل
• وجه الالتقاط
• نهاية التركيب
• ملصق رقم الجزء الحالي
• نرحب بالاستفسارات من مصانع SMT، ومقدمي خدمات تصنيع الإلكترونيات، وشركات صيانة الآلات، وتجار المعدات، ومراكز الإصلاح، وموزعي قطع الغيار.

اتصل بنا لـ:

تأكيد المخزون الحالي

• تأكيد إصدار المنتج
• عرض أسعار طلب عينة
• تسعير الشراء بالجملة
• فحص التوافق
• معلومات التعبئة الواقية
• ترتيبات الشحن الدولية
• طلبات قطع غيار SMT المجمعة
• سيقوم فريق المبيعات لدينا بمراجعة معلومات منتجك وإعداد عرض أسعار مناسب وفقًا للكمية المطلوبة وجدول التسليم الخاص بك.

بيان العلامة التجارية والتوافق

يتم استخدام اسم العلامة التجارية، وطراز الآلة، وأرقام الأجزاء في هذا الوصف فقط لتحديد توافق المنتج وتطبيقه.

قد يختلف التوافق وفقًا لإصدار الآلة، وسنة الإنتاج، وتكوين رأس الوضع، وحامل الفوهة، وإعداد البرنامج، وتطبيق المكون. يجب على المشترين تأكيد جميع المعلومات الفنية ذات الصلة قبل الطلب والتركيب.
