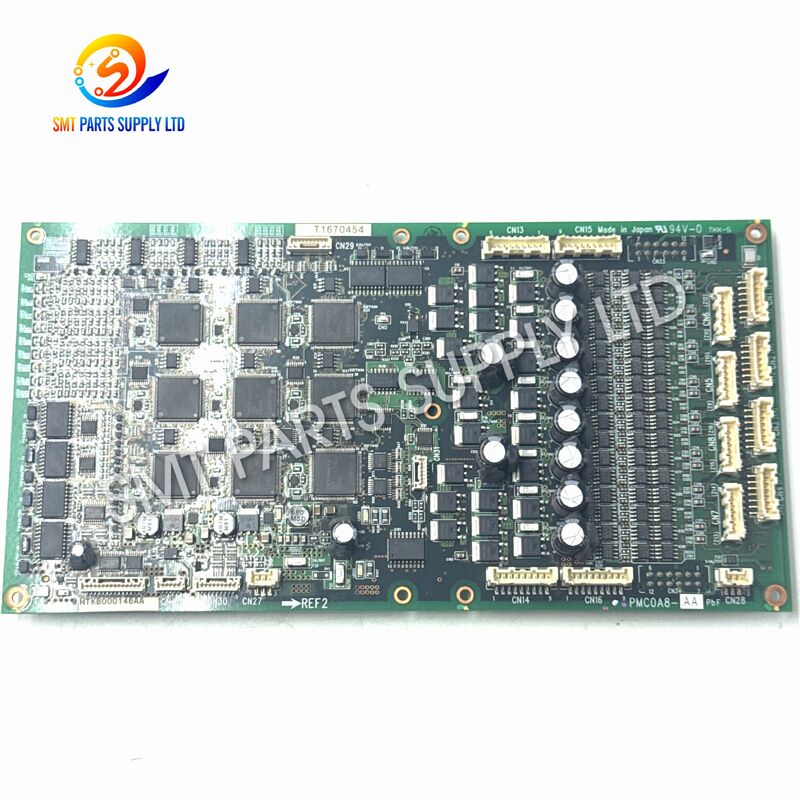

باناسونيك MTKB000146AA لوحة تحكم Z-Axis لـ NPM-D3 16 رأس

لوحة تحكم المحور Z من Panasonic MTKB000146AA لـ NPM-D3 16-Head Mounter

الـلوحة تحكم المحور Z من باناسونيك MTKB000146AAهو مكون تحكم إلكتروني للوزن الخفيفنظام وضع 16 فوهة / 16 رأستستخدم في معدات تركيب NPM-D3 SMT المتوافقة.N610164162AAفي مراجع قطع الغيار في سوق ما بعد التسليم. تطبيقه الرئيسي هو التحكم والتنسيق في حركة المحور Z داخل نظام وضع الرأس.

أثناء إنتاج SMT ، يقترب رأس التثبيت بشكل متكرر من المغذيات ، ويرفع المكونات ، ويسافر إلى إحداثيات PCB ، وينخفض إلى ارتفاع التثبيت المبرمج ، ويطلق المكونات ،و تعود للدورة التاليةلذلك فإن التحكم الموثوق به في المحور أمر ضروري لتشغيل الآلة دون انقطاع.

MTKB000146AA مناسبة لإدارات صيانة مصانع SMT وشركات إصلاح المعدات وشركات EMS وشركات إصلاح الآلاتوموزعي قطع الغيار الذين يحتاجون إلى لوحة تحكم رأس NPM محددة بوضوح.

مشاكل المحور Z يمكن أن تتداخل مع دورة التثبيت بأكملها لأن حركة الرأس الرأسية مطلوبة لكل من التقاط وتثبيت المكونات.

الأسباب الشائعة التي تتطلب التفتيش تشمل:

إنذار محور Z يفعللا يعني ذلك تلقائياً أن MTKB000146AA قد فشليجب فحص نظام التحكم بالكامل في الرأس قبل استبداله.

يمكن لموظفي الصيانة التحقق من لوحة التحكم والمكونات ذات الصلة عند مواجهة:

• فشل في بدء محور Z.
• حركة رأس عمودية غير طبيعية
• الرأس غير قادر على الارتفاع أو الهبوط بشكل صحيح
• توقف محور متقطع
• إنذارات متكررة في المحور الرئيسي
• انقطاع تسلسل التقاط
• انقطاع دورة الوضع
• اضطراب في الاتصال بين الرأس والتحكم
• استجابة غير منتظمة بعد بدء تشغيل الجهاز
• فشل متكرر من نفس قسم الرأس

التشخيص الصحيح مهم لأن الأعراض المماثلة يمكن أن تسببها المحركات أو أجهزة الاستشعار أو الكابلات أو الاتصالات أو المكونات الميكانيكية.

سجل رمز إنذار الجهاز، حالة التشغيل، الرأس المتضرر، وما إذا كانت المشكلة تحدث باستمرار أو بشكل متقطع.

تحقق من ملصق التعرف على اللوحة المثبتة.

بالنسبة لهذا المنتج، النموذج الرئيسي هو:

MTKB000146AA

الإشارات ذات الصلة إلى قطع الغيار تربط اللوحة أيضًا مع:

N610164162AA

قبل تغيير اللوحة، تحقق من:

• حالة إغلاق الجهاز
• نظافة الإتصال
• محطات منحنية.
• تلف في الكابلات
• أسلاك فضفاضة.
• علامات على الإفراط في الحرارة
• الأكسدة أو التلوث

تحقق مما إذا كان الخطأ قد ينشأ من:

• محرك محور Z
• مشفر أو رد فعل الموقع
• أجهزة الاستشعار
• التوصيل الرئيسي.
• دليل ميكانيكي
• إمدادات الطاقة
• دوائر محركات ذات صلة

بمجرد تأكيد فشل اللوحة ، قم بتثبيت البديل الصحيح باستخدام إجراءات التعامل مع ESD المهنية.

بعد الاستبدال، تحقق من التمهيدي، وحركة الرأس، وأداء التقاط، وتشغيل وضع، وما إذا كان الإنذار الأصلي يعود.

تم تحديد MTKB000146AA على وجه التحديد من قبل موردي قطع الغيار على أنها لوحة خفيفة الوزن ذات 16 رأس فوهة ذي المحور Z لتطبيقات NPM-D3.

الجدول التالي مفيد للمشترين مقارنة لوحات التحكم في الرأس NPM مماثلة.مراجع التطبيقات، وليس بدائل تلقائيةالتكوينات المختلفة لرأس الفوهة قد تتطلب لوحات مختلفة.

مهمة:لا تطلب حسب مظهر اللوحة وحدها. دائما مقارنة رقم الجزء الدقيق، وتوليد الجهاز، وتكوين رأس الفوهة، وتخطيط الاتصالات، وتعديل اللوحة.

يمكن استخدام MTKB000146AA كبديل صيانة عندما يتم تأكيد وجود عيب في لوحة تحكم خفيفة الوزن متوافقة ذات 16 رأساً في محور Z.

غالبًا ما تحتفظ مصانع EMS التي تشغل خطوط SMT متعددة بالألواح الإلكترونية الحيوية كمخزون احتياطي لتقليل وقت المشتريات الطارئة.

يمكن لمقدمي صيانة SMT استخدام اللوحة أثناء أعمال إصلاح NPM الرئيسي.

قد تتطلب الشركات التي تقوم بتجديد آلات NPM المستعملة استبدال لوحات التحكم الإلكترونية قبل اختبار المعدات وإعادة تشغيلها.

الجزء مناسب لموردي قطع الغيار المتخصصين في SMT الذين يدعمون المصانع في أوروبا وأمريكا الشمالية وجنوب شرق آسيا.

محور Z هو محور الحركة الرأسي الذي يستخدمه رأس التثبيت أثناء التقاط المكونات وتثبيتها.

1. قيادة الموقع
2. انتقل إلى موقع التقاط
3. انخفاض محور Z
4. إلتقاط المكونات
5. رفع الرأس
6. النقل إلى PCB
7. النزول
8. إطلاق المكونات
9. العودة

تعمل لوحة التحكم داخل النظام الإلكتروني للآلة لدعم تسلسل التحكم المتكرر للمحور المطلوب من قبل رأس التثبيت المتوافق.

آلة وضع عالية السرعة تكرر الحركة الرأسية بشكل مستمر طوال الإنتاج.

السيطرة المستقرة تساهم في:

• إلتقاط مكونات موثوق به
• حركة الفوهة المسيطرة
• التسلسل الصحيح
• دورة آلة متسقة
• انخفضت المخاوف غير المتوقعة
• عملية إنتاج مستقرة

إذا أصبحت حركة المحور Z غير مستقرة ، فقد يتوقف الإنتاج حتى عندما تعمل أنظمة الآلة المتبقية بشكل صحيح.

لهذا السبب ، يجب على فرق الصيانة حل مشاكل المحور بشكل منهجي بدلاً من استبدال الأجزاء على الفور.

يجب أن يتم التحقق من المكون الحاليMTKB000146AAالتعرف

بعض قوائم قطع الغيارN610164162AAمع MTKB000146AA للتطبيق خفيف الوزن 16 فوهة محور Z.

تأكد من أن نظام التثبيت المثبت يستخدم التكوين الصحيح للوزن الخفيف 16 رأس / 16 فوهة.

MTKB000146AA عادة ما يتم إدراجه لتطبيقات NPM-D3.

من أجل التحقق الدقيق، قدم صور واضحة تظهر:

• الكاميرا الكاملة
• ملصق رقم الجزء
• ترتيبات الجهاز
• مراجعة المجلس.
• ملصقات تعريف إضافية

لوحات NPM مماثلة يمكن أن تخدم أحجام مختلفة للرأس أو محاور مختلفة.

لأن MTKB000146AA هو PCB إلكتروني، التعامل السليم مهم.

• أطفئ المعدات بشكل صحيح
• أقطعوا التيار الكهربائي
• استخدم حماية مضادة للثبات
• تأكدي من رقم قطع الغيار
• التقط صورة لمواقع الكابلات الموجودة إذا لزم الأمر

• تجنب لمس المكونات الإلكترونية مباشرة
• لا تجبروا المرفقات على وضعها
• تحقق من اتجاه المكونات
• تأكد من أن كل الكابلات مثبتة بشكل صحيح
• منع الأدوات أو المواد الغريبة من دخول الآلة.

• تشغيل المعدات وفقا لإجراءات الصيانة.
• تأكيد التمهيد الطبيعي.
• راقب حركة الرأس
• تحقق من عملية التقاط ووضع
• تأكدي أن الإنذار الأصلي قد تم القضاء عليه
• قم بإجراء اختبار إنتاج قبل العودة إلى الحجم الطبيعي.

يجب حماية لوحات SMT الإلكترونية من الكهرباء الثابتة والرطوبة والاصطدام والتلوث.

بالنسبة للمخزون الاحتياطي الحيوي، يجب أن تبقى اللوحة في عبوة واقية حتى تكون مطلوبة للتثبيت.

MTKB000146AA هو لوحة تحكم الرأس المستخدمة لتطبيق محور Z خفيف الوزن مع 16 فوهة في معدات وضع NPM-D3 SMT المتوافقة.يدعم التحكم الإلكتروني المطلوب للحركة الرأس وضع عمودي.

العديد من مراجع قطع الغيار SMT تربط MTKB000146AA مع N610164162AA لللوحة خفيفة الوزن 16 فوهة محور Z.يجب على المشترين لا يزال مقارنة الملصق PCB مثبتة وتكوين الجهاز قبل الطلب.

لا ينبغي افتراض أنه قابل للتبادل. تم إدراج MTKB000052AA لتطبيق خفيف 8 فوهات ، في حين أن MTKB000146AA مرتبطة بتكوين خفيف 16 فوهة.

لا، يمكن أن تنتج أعراض مماثلة عن الكابلات، أو الموصلات، أو المحركات، أو أجهزة الاستشعار، أو المقاومة الميكانيكية، أو إشارات التغذية الراجعة، أو مشاكل في الكهرباء.يجب تشخيص نظام المحور الكامل قبل استبدال PCB.

الرجاء إرسال MTKB000146AA، نموذج الجهاز، وتكوين الرأس، والكمية، بلد الوجهة، والصور الواضحة لسمة PCB الحالية والموصلات.هذه المعلومات تساعد على تقليل أخطاء التوافق.

الحاجةMTKB000146AA لوحة تحكم المحور Z لمركب NPM-D3 ذو 16 رأس?

الرجاء إرسال

• رقم الجزء
• نموذج آلة
• تشكيل الرأس
• كمية مطلوبة
• الصور الموجودة في اللوحة
• بلد الوجهة
• حالة مطلوبة

يمكننا المساعدةالتحقق من النموذج، والتحقق من التوافق، والاقتباس، وتأكيد المخزون، ومتطلبات التعبئة والتغليف، واتفاقيات الشحن الدولي.

أرسل استفسارك عن قطع الغيار من SMT للحصول على اقتباس سريع ومطابقة دقيقة للمنتجات.
