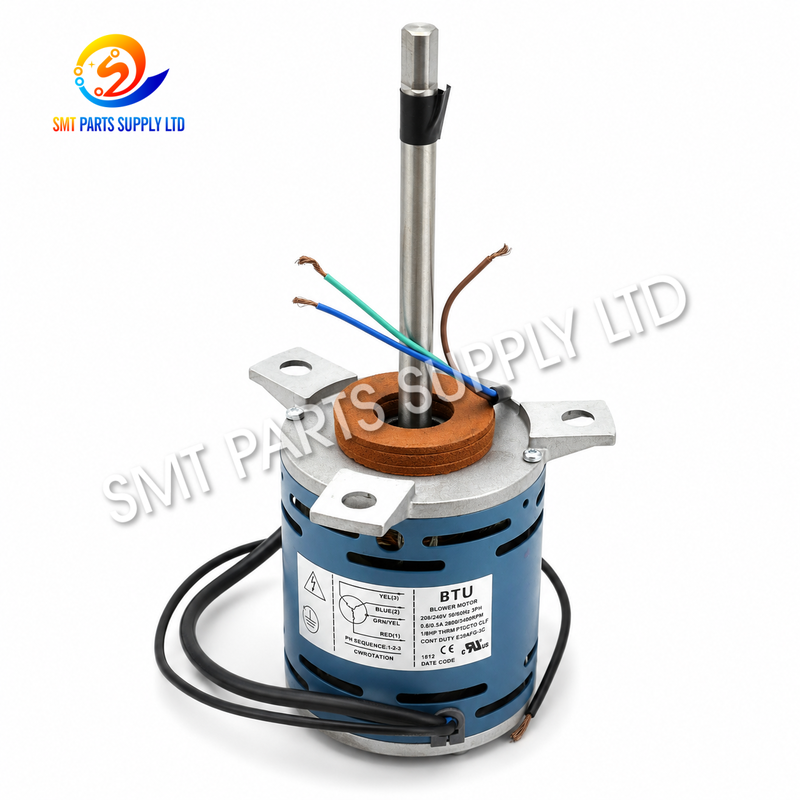

ElectroCraft E39AFG-3C 5209822 BTU فرن إنحسر محرك الهواء الساخن

محرك الهواء الساخن للفرن العائد

الـمحرك الهواء الساخن للفرن العائدهو محرك استحداثي صناعي يستخدم لتشغيل مروحة تدوير الهواء الساخن داخل أفران لحام BTU المتوافقة.208/240 فولت التيار المتردد، ثلاثي المراحل، 50/60 هرتز، مع ما يقرب1/8 من قوة الخيلوسرعة دوران عالية مناسبة لتطبيقات الدورة المستمرة.

أثناء لحام SMT إعادة التدفق، تدفق الهواء المسيطر ضروري لنقل الحرارة بالتساوي من خلال كل منطقة معالجة.يقدم المحرك E39AFG-3C الدوران الميكانيكي المطلوب من قبل مجموعة المنفخة، مما يساعد على الحفاظ على الحمل المستمر داخل الفرن.E39AFG-3Cأو رقم الجزء5209822يطابق المنشأة القائمة.

للحصول على استبدال دقيق ، يجب على المشترين تأكيد لوحة اسم المحرك ، والجهد ، وأبعاد العمود ، وموقف التثبيت ، وتكوين الأسلاك ونموذج الفرن الأصلي قبل الطلب.

السبب

لماذا قد تحتاج محرك هواء ساخن في فرن إعادة التدفق إلى استبدال

غالباً ما تعمل أفران العودة لدورات إنتاج طويلة في ظروف درجات حرارة مرتفعة. وبالتالي يمكن أن يعاني محرك الدورة الدموية من التآكل الميكانيكي والكهربائي التدريجي.

الأسباب الشائعة تشمل:

قد تشمل أعراض الصيانة النموذجية ضوضاء غير طبيعية، اهتزاز مفرط، انخفاض تدفق الهواء، سرعة المحرك غير مستقرة، ارتفاع درجة الحرارة، بدء التشغيل ببطء أو فشل كامل في الدوران.

يجب فحص هذه الأعراض بعناية لأن مشاكل تدفق الهواء يمكن أن تنشأ أيضا من عجلة الهواء أو السخان أو المرشح أو قناة الهواء أو إمدادات الكهرباء أو نظام التحكم.

الحل

الـالـ (إلكتروكرافت) E39AFG-3C 5209822يوفر حل بديل عملي عندما يصل محرك الفرن الرجعي الأصلي إلى نهاية عمر الخدمة أو لم يعد يوفر دوران موثوق به.

يساعد استبدال المحرك بشكل صحيح في استعادة القيادة الميكانيكية لنظام المنفخ ودعم تدفق الهواء الطبيعي في الفرن.

فوائد بديلة

• يساعد على استعادة دوران المنفخ المستقر.
• يدعم تداول الهواء الساخن المستمر
• يقلل من المشاكل الناجمة عن حلقات المحرك المتآكلة.
• مناسبة للتجهيز الوقائي
• تعريف واضح للنموذج ورقم الجزء
• يسهل شراء الصيانة.
• مناسبة لبيئات إنتاج SMT الصناعية.
• يساعد على تقليل وقت توقف الفرن غير المتوقع.

يجب أن يتطابق البديل دائمًا مع التكوين الكهربائي والميكانيكي الأصلي.

المواصفات

معلومات تعريف رئيسية

لا ينبغي اعتبار المحرك ذو الأبعاد الخارجية المماثلة قابلة للتبادل تلقائيًا. يجب أن تتطابق أيضاً القيمة الكهربائية وهيكل العمود وتكوين التركيب.

التطبيق

محرك الهواء الساخن E39AFG-3C مخصص أساسا لنظام الدورةأفران لحام إعادة التدفق BTU.

وتشمل التطبيقات النموذجية:

خطوط تجميع SMT PCB

تستخدم في أفران إعادة التدفق المثبتة بعد معدات الاختيار والمكان لإعادة تدفق معجون اللحام.

صناعة الإلكترونيات

مناسبة لتصنيع بيئات الإنتاج

• إلكترونيات السيارات
• الإلكترونيات الاستهلاكية
• لوحات التحكم الصناعية
• منتجات الاتصالات
• مجموعات LED.
• إلكترونيات الطاقة
• وحدات إلكترونية
• منتجات تصنيع العقود EMS.

صيانة الفرن

يمكن الاحتفاظ بها كإضافية صيانة للمصانع التي تعمل أفران إعادة التدفق BTU المتوافقة.

مشاريع إصلاح الآلات

مناسبة لاستبدالها عندما يكون المحرك الحالي لديه تلف في المحامل أو فشل كهربائي أو سرعة غير مستقرة أو تدهور ميكانيكي.

كيف يعمل

1طاقة ثلاثية المراحل تعمل على المحرك

تعمل E39AFG-3C باستخدام مصدر طاقة متردد ثلاثي المراحل. عندما يتم تطبيق الطاقة الكهربائية ، يولد المحرك قوة دوران.

2الشهد يدفع المنفخة

يتم توصيل عمود المحرك الدوار ميكانيكياً بجهاز التنفس أو مجموعة المروحة المرتبطة به.

3النفخة تحرك الهواء

يضغط المنفخ هواء العملية من خلال مسار الدورة الداخلية لفرن التدفق.

4الهواء يمر عبر منطقة التدفئة

عناصر التدفئة ترفع درجة حرارة الهواء وفقًا لإعدادات كل منطقة إعادة التدفق.

5الهواء الساخن يدور حول الـ (بي سي بي)

الهواء المتداول ينقل الطاقة الحرارية إلى الـ PCB والمكونات وطبقة اللحام عندما يمر اللوح عبر الفرن.

6الدوران المستمر يدعم الاستقرار الحراري

دورة المنفخة المستقرة تساهم في الحملة المتكررة ونقل الحرارة المتوقع.

المحرك نفسه لا ينظم درجة الحرارة. إنه يعمل مع سخانات الفرن، وأجهزة الاستشعار، والتحكم، والنفايات وقنوات الهواء.

علاقة النظام

لهذا السبب يجب الجمع بين التشخيص الحركي وفحص نظام الدورة الدموية بالكامل.

كيف تختار

1تأكيد النموذج الدقيق

تحقق مما إذا كانت لوحة اسم المحرك الأصلية تظهر:

E39AFG-3C

يجب أن يكون تحديد النموذج نقطة المقارنة الأولى.

2تأكيد رقم الجزء

تحقق مما إذا كانت وثائق الجهاز أو قطع الغيار الموجودة تشير إلى:

5209822

3تحقق من الجهد

الإشارة المطلوبة هي:

208/240 فولت AC

لا ينبغي تركيب جهد تصنيفي مختلف دون تأكيد هندسي.

4تحقق من التردد

تأكيد:

50/60 هرتز

التردد يؤثر بشكل مباشر على سرعة تشغيل محرك الحث.

5تأكيد الطاقة ثلاثية المراحل

المحرك مخصص لتكوين كهربائي ثلاثي المراحل.

6. مقارنة سرعة المحرك

سرعة المرجعية هي تقريبًا:

2800/3400 دورة في الدقيقة

الفرق الكبير في السرعة يمكن أن يؤثر على تدفق الهواء في المضخة وأداء الفرن.

7مقارنة الشهد

تفقد

• قطر العمود
• طول العمود
• تصميم نهاية العمود
• وصلة الهواء
• اتجاه الدوران

8. مقارنة أبعاد التثبيت

التحقق من:

• المسافة بين الثقوب
• حجم الجسم
• هيكل العصابة
• توجيه التثبيت

9. توفير معلومات الجهاز

من أجل تأكيد أكثر كفاءة، قدم:

توفير هذه التفاصيل يمكن أن يقلل من خطر طلب محرك غير صحيح.

أعراض استبدال شائعة

ضوضاء السيارات غير الطبيعية

ضوضاء الطحن أو المعادن قد تشير إلى تدهور المحامل.

زيادة الاهتزاز

تحقق من موازنة المحرك، والعمود، والتركيب والنفخ.

انخفاض تدفق الهواء

المحرك مع عدم الاستقرار أو انخفاض سرعة قد يؤثر على الدورة الدموية.

ارتفاع درجة حرارة المحرك

الأسباب المحتملة تشمل المقاومة الميكانيكية أو الجهد الخاطئ أو ارتداء المحامل أو المشاكل الكهربائية.

الفشل في البدء

فحص التيار الكهربائي، حالة المرحلة، الأسلاك، وتلف المحرك والحمل الميكانيكي قبل الاستبدال.

توصيات الصيانة

يمكن أن يساعد الفحص المنتظم في تحديد تدهور المحرك قبل حدوث انقطاع في الإنتاج.

يجب أن يتم الصيانة والعمل الكهربائي من قبل فنيين مؤهلين وفقًا لإجراءات سلامة المعدات المعمول بها.

لماذا تعتبر البدائل دقيقة

إن اختيار محرك فرن إعادة التدفق وفقاً للمظهر فقط يمكن أن يؤدي إلى شراء غير صحيح.

محركان متشابهان قد يختلفان في:

• الجهد
• التيار.
• مرحلة
• التردد.
• السرعة.
• طاقة الخروج
• قطر العمود
• طول العمود
• اتجاه الدوران
• نمط تركيب
• اتصال كهربائي

لهذا السبب، فإن مزيج منالـ (إلكتروكرافت) E39AFG-3Cو5209822يجب أن يتم التحقق منها مع تكوين المحرك الفيزيائي.

الأسئلة الشائعة

س1: ما الذي تستخدمه الـ ElectroCraft E39AFG-3C 5209822؟

يتم استخدامه لتشغيل منفخة الدورة الهوائية الساخنة في أفران BTU المتوافقة ، مما يساعد على الحفاظ على تدفق الهواء المستمر عبر مناطق المعالجة الحرارية أثناء إنتاج لحام SMT PCB.

س2: ما هي المواصفات الكهربائية التي يجب التحقق منها قبل الطلب؟

التحقق من 208/240V AC، 50/60Hz، تشغيل ثلاثي المراحل، ما يقرب من 1/8 HP الخروج ومواصفات لوحة اسم المحرك الأصلية قبل شراء البديل.

هل يمكن لهذا المحرك أن يصلح كل فرن إعادة التدفق BTU؟

لا. أفران BTU قد تستخدم تكوينات محرك مختلفة اعتمادا على نموذج الجهاز والتحديث. تأكيد دائما النموذج، ورقم الجزء، والعمود، وأبعاد التثبيت،المواصفات الكهربائية ومعلومات الآلة.

س4: ما هي المعلومات التي يجب أن أرسلها للتأكيد على التوافق؟

الرجاء تقديم E39AFG-3C، رقم الجزء 5209822, الكمية المطلوبة، نموذج الفرن، رقم التسلسل للجهاز، صورة لوحة اسم المحرك، صورة العمود وصور التثبيت كلما أمكن.

س5: متى يجب استبدال محرك الهواء الساخن؟

قد يكون من الضروري استبدالها عندما تؤكد التفتيش ضوضاء الدعامة، والاهتزاز المفرط، والسخونة الزائدة، والدوران غير المستقر، وبسرعة تنفيس منخفضة،فشل كهربائي أو عدم القدرة على البدء أثناء تشغيل الفرن بشكل طبيعي.
