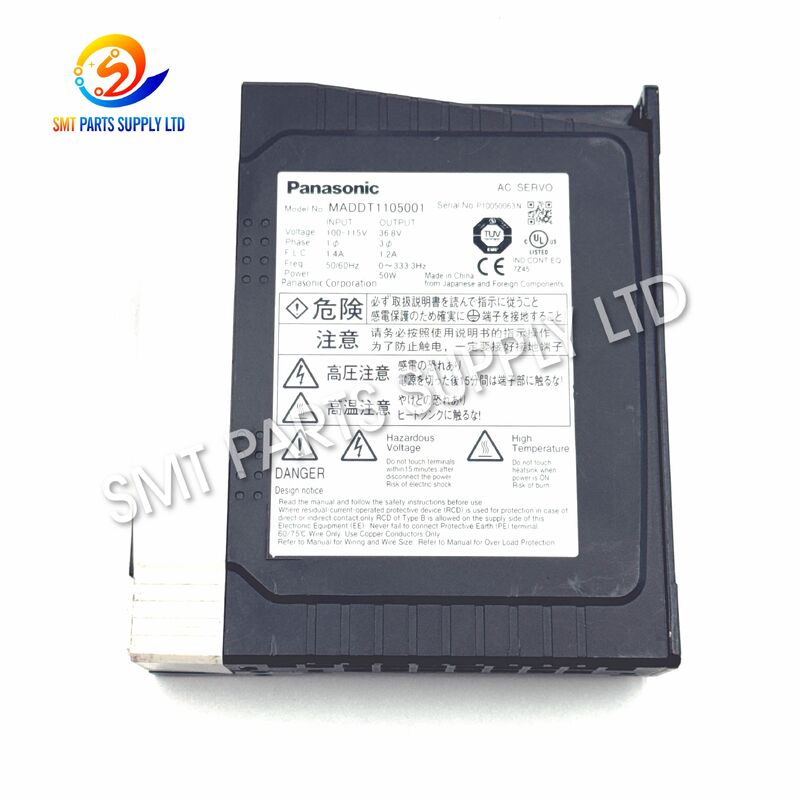

برنامج تشغيل Samsung Hanwha SM320 SM321 Z-axis J3153053A EP06-900142 باناسونيك MADDT1105001

سامسونج هانوا SM320 SM321 محرك المحور Z J3153053A EP06-900142 باناسونيك MADDT1105001

تم تصميم محرك MADDT1105001 Z-axis servo driver لتطبيقات التحكم في الحركة في أجهزة Samsung و Hanwha SM320 و SM321 SMT.يتم تحديدها عادةً برقم قطعة سامسونجJ3153053Aومرجع بديلEP06-900142.

بناءً على منصة أداة الخدمة من Panasonic MINAS A4، يتحكم هذا السائق في حركة الرأس العمودية الدقيقة أثناء التقاط المكونات ووضعها.حركة محور Z الدقيقة مهمة لارتفاع الفوهة الصحيحة، معالجة المكونات المستقرة، وضع قابلة للتكرار، وتجميع PCB عالي السرعة الموثوق به.

لهذا التطبيق آلة سامسونج وهانوا، ويرتبط السائق معتكوين محرك الخدمة 30 واطمناسب لمصانع SMT، شركات إصلاح المعدات، إدارات صيانة الإنتاج،وموزعي قطع الغيار الذين يحتاجون إلى استبدال متوافق لجهاز SM320 أو SM321.

السبب

يمكن أن تسبب أخطاء سائق الخدمة انقطاعات خطيرة في إنتاج SMT لأن رأس التثبيت يعتمد على الحركة العمودية الدقيقة التي يتم التحكم بها بواسطة الخدمة.

أسباب شائعة لمشاكل خدمة المحور Z تشمل:

شيخوخة المكون الإلكتروني

الآلات SM320 و SM321 تستخدم على نطاق واسع في مصانع الإلكترونيات لسنوات عديدة. مكثفات داخلية، أجهزة الطاقة، دوائر التحكم،ويمكن أن تتدهور المكونات الإلكترونية الأخرى تدريجيا بعد التشغيل المستمر لفترة طويلة.

المقاومة الميكانيكية

إذا تطورت آلية المحور Z الاحتكاك المفرط أو التلوث أو ارتداء المحامل أو مشاكل التشحيم ، يتم نقل حمولة إضافية إلى المحرك وموصل الخدمة.

هذا يمكن أن يؤدي إلى الإفراط في إنذارات الحركة أو عدم استقرار الحركة.

أخطاء في الترميز أو الكابل

يعتمد نظام الخدمة على ردود الفعل من المشفر. قد تنتج كابلات المشفر المتضررة أو الموصلات الفارغة أو الاتصال السيئ أو الأسلاك المكسورة إشارات تحديد الموقع غير الطبيعية وتشعل إنذارات الآلة.

إمدادات الطاقة غير المستقرة

قد تؤثر تقلبات الجهد ، والترسيم غير السليم ، والضوضاء الكهربائية ، ومقاطعات الطاقة على موثوقية سائق الخدمة.

المعايير الخاطئة

قد لا يعمل جهاز تحكم بديل بشكل صحيح إذا كانت المعلمات الخاصة بالجهاز غير صحيحة أو غير مكتملة.

تراكم الحرارة

سوء التهوية داخل الخزانة الكهربائية يمكن أن يزيد من درجة حرارة التشغيل ويقصر عمر خدمة المكونات الإلكترونية.

الحل

عندما يتم تأكيد وجود محرك سيرفو محور Z معيب، استبدالها بنموذج مطابق الصحيح يمكن أن تساعد على استعادة تشغيل الآلة بسرعة.

تسلسل التعرف الموصى به هو:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 محور Z

استخدام العديد من المراجع المتطابقة يقلل من خطر شراء سائق الخدمة الخطأ.

قبل الطلب، تأكد:

يُنصح بإلتقاط صورة واضحة لتسمية سائق الخدمة الموجودة قبل الطلب.

المواصفات

مقارنة تطبيقات سلسلة MADDT1105

يمكن تثبيت محركات خدمة مختلفة في نفس جهاز تركيب SMT. الشكل المماثل لا يعني أن المحركات قابلة للتبادل.

اختر دائماً السائق وفقًا للنموذج الأصلي، ورقم قطعة سامسونج، وموقع الجهاز، والمواصفات الكهربائية.

التطبيق

يتم استخدام MADDT1105001 في معدات وضع SMT الآلية التي تتطلب حركة رأس عمودية دقيقة.

وتشمل التطبيقات النموذجية:

سامسونج SM320 SMT Mounter

يستخدم SM320 محاور خدمة متعددة لإجراء وضع مكونات عالية السرعة. يحرك المحور Z رأس التثبيت رأسًا أثناء عمليات التقاط والتثبيت.

سامسونج SM321 SMT Mounter

يعتمد SM321 أيضًا على حركة الرأس التي يتم التحكم فيها بواسطة جهاز التحكم الخدمي لتجميع PCB المتكرر. يساعد محرك محور Z المستقر على الحفاظ على حركة عمودية سلسة وارتفاع وضع دقيق.

معدات سامسونج مدعومة من قبل هانوا

أصبحت معدات Samsung Techwin SMT مرتبطة في وقت لاحق مع Hanwha Precision Machinery. وبالتالي ، يتم البحث عادة عن نفس مراجع الآلات القديمة تحت أسماء Samsung و Hanwha.

إنتاج تجميع PCB

الصناعات المناسبة تشمل:

• الإلكترونيات الاستهلاكية
• إلكترونيات السيارات
• إنتاج LED.
• لوحات التحكم الصناعية
• معدات الاتصال
• تصنيع مصادر الطاقة
• صناعة الإلكترونيات بالعقد
• إلكترونيات الكمبيوتر
• تجديد معدات SMT.
• عمليات صيانة قطع الغيار

كيف يعمل

يعمل سائق الخدمة كواجهة تحكم بين جهاز تحكم آلة SMT ومحرك الخدمة.

الخطوة الأولى: أمر الحركة

يحدد جهاز التحكم بالآلة كم من المسافة وكم من السرعة يجب أن يتحرك رأس التثبيت عموديا.

الخطوة 2: معالجة السائق

MADDT1105001 يستقبل الأمر ويحسب طاقة المحرك المطلوبة

الخطوة الثالثة: الحركة الحركية

يقدم السائق طاقة كهربائية مُتحكم بها إلى محرك الخدمة، ويحرك المحور Z نحو الموقف المبرمج.

الخطوة الرابعة: ردود فعل المشفر

إن مُشفر المحرك يرسل معلومات الموقع في الوقت الحقيقي إلى نظام الخدمة.

الخطوة الخامسة: تعديل الحلقة المغلقة

يقوم السائق باستمرار بمقارنة الحركة المطلوبة مع وضعية المحرك الفعلية.

أي اختلاف في الموقع يتم تصحيحه تلقائيًا.

الخطوة السادسة: إكمال الموقف

بمجرد الوصول إلى الموقف المستهدف ، يثبت نظام الخدمة المحور ويحضر لحركة التقاط أو التثبيت التالية.

عملية المحور Z أثناء وضع SMT

دورة وضع نموذجية تشمل:

1. رأس الوضع يتحرك فوق المغذية.
2. المحور Z يقلل من الفوهة.
3. الصمام يلامس أو يقترب من المكون.
4. الفراغ يلتقط المكون
5. المحور Z يرفع الرأس.
6. يتم فحص المكون بواسطة نظام الرؤية.
7. يتحرك الرأس نحو وضع PCB.
8. المحور Z يقلل من المكون.
9. يتم وضع المكون على الـ PCB.
10. يرتفع الرأس ويبدأ الدورة التالية.

نظرًا لأن هذه الحركات تحدث بشكل متكرر بسرعة عالية ، فإن استجابة الخدمة واستقرار الموقع مهمون لفعالية الإنتاج.

أعراض العيب النموذجية

كيف تختار

اختيار سائق الخدمة الصحيح مهم بشكل خاص لأن سائقي Panasonic MINAS A4 مع غرف مماثلة قد يكون لديهم تصنيفات كهربائية ووظائف آلة مختلفة.

1تأكيد النموذج الكامل

تحقق مما إذا كانت الوحدة الأصلية تظهر:

MADDT1105001

أو التسمية الأساسية:

MADDT1105

2تأكد من رقم قطعة سامسونج

الإشارة المطلوبة لهذا الطلب هي:

J3153053A

3تأكيد إشارة البرلمان

تحقق مما إذا كانت وثائق الصيانة الخاصة بك قائمة:

EP06-900142

4تأكدي من الآلة

التحقق من أن السائق مطلوب ل:

سامسونج SM320

أو

سامسونج / هانوا SM321

5تأكدي من المحور

حدد الطلب على أنه:

محرك خدمة المحور Z

6. مقارنة علامة السائق

مقارنة الجهد والنموذج والموصلات ومعلومات التعرف قبل التثبيت.

7تحقق من العيب الموجود

إن إنذار الخدمة لا يعني دائما أن السائق نفسه قد فشل.

تفقد:

• محرك الخدمة
• كابل تشفير
• كابل المحرك
• آلية ميكانيكية على المحور Z
• إمدادات الطاقة
• -الموصات
• معايير الجهاز

8أرسل صورة واضحة

توفير صورة لعلامة السائق الأصلية هي واحدة من أسرع الطرق لتأكيد التوافق.

لماذا يجب تصحيح المسائل المتطابقة

الاختيار الخاطئ للسائق يمكن أن يسبب:

• أجهزة الإنذار
• أخطاء في التحكم بالمحرك
• حركة خاطئة
• عدم تطابق المعايير
• وقت توقف الإنتاج.
• عدم تطابق المكونات
• أضرار كهربائية
• تأخيرات التثبيت

لهذا السبب، لا ينبغي أبداً أن يستند الاختيار إلى المظهر الجسدي فقط.

توصيات الصيانة

الصيانة المنتظمة يمكن أن تساعد على تمديد عمر خدمة نظام الخدمة.

تشمل الفحوصات الموصى بها:

المزايا

التحكم الدقيق في المحور Z

يدعم وضع رأس عمودي دقيق أثناء التقاط المكونات ووضعها.

أرقام مرجعية متعددة

MADDT1105001 ، MADDT1105 ، J3153053A ، و EP06-900142 تبسيط تحديد الجزء.

SM320 و SM321 التطبيق

مناسبة لصيانة أجهزة تركيب سامسونج وهانوا SMT المستخدمة على نطاق واسع.

تقنية MINAS A4 Servo

يوفر التحكم المستقر في الحركة الصناعية مناسبة لتطبيقات SMT المتكررة.

وقت إيقاف الصيانة المنخفض

يمكن أن يساعد البديل المطابق بشكل صحيح في استعادة تشغيل الآلة بكفاءة.

الاحتياطي الحيوي المفيد

مثالية للمصانع التي تشغل العديد من آلات SM320 أو SM321 والحفاظ على مخزون قطع الغيار الاستراتيجية.

الأسئلة الشائعة

هل يتم استخدام Panasonic MADDT1105001 في آلات Samsung SM320 و SM321؟

نعم، MADDT1105001 مرتبطة بنظام سامسونج وهانوا SM320 و SM321 الخدمي، وغالبا ما تكون مرجعية متقاطعة مع J3153053A و EP06-900142 لتطبيقات المحور Z.

س2: هل J3153053A هو سائق خدمة بقوة 30 واط؟

أجل، للتطبيق الخاص بجهاز سامسونج، يتم تحديد J3153053A مع MADDT1105 على أنه تكوين 30W من السيارات.

هل يمكن لـ MADDT1205001 أن يحل محل MADDT1105001 مباشرة؟

لا يوصى باستبدال المباشر دون التحقق. قد يكون لدى نماذج مختلفة من السائقين تصنيفات طاقة مختلفة ومواصفات الجهد وتعيينات الآلة والموصلات ومعلمات الخدمة.

س4: ما هي المعلومات التي يجب أن أقدمها قبل الطلب؟

الرجاء تقديم نموذج الجهاز، نموذج المحرك الأصلي من Panasonic، رقم قطعة سامسونج، موقع المحور، الكمية المطلوبة، وصورة واضحة لعلامة المحرك الأصلية.

السؤال 5: هل يمكن أن يكون سبب إنذار المحور Z شيء آخر غير السائق الخدمي؟

نعم، أخطاء المحركات، كابلات الترميز، المقاومة الميكانيكية، الموصلات المتضررة، الطاقة غير المستقرة، أجهزة الاستشعار،

اتصل بنا

من أجل المطابقة السريعة للمنتجات والاقتباس، يرجى تقديم:

• نموذج آلة
• نموذج السائق
• رقم قطعة سامسونج
• رقم جزء بديل
• موقع المحور
• كمية مطلوبة
• صورة واضحة على ملصق السائق
• بلد الوجهة

يمكننا المساعدة في التحقق من النموذج المطلوب قبل الاقتباس والمساعدة في مطابقة قطع الغيار SMT المناسبة لمعدات وضع سامسونج وهانوا.
