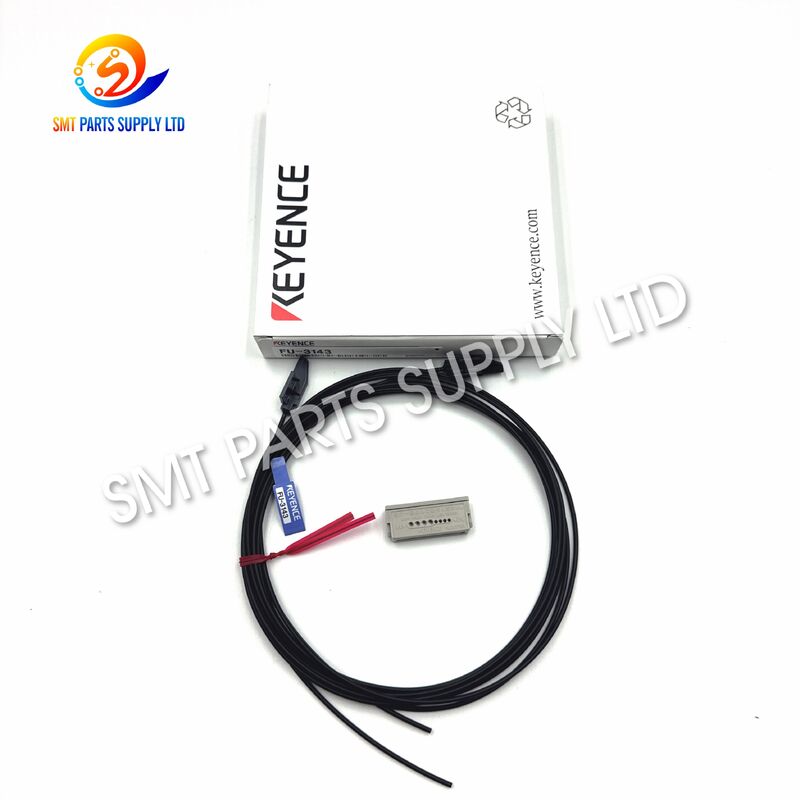

فوجي كينسي 2MGTCA002600 FU-3143 NXT III مستشعر السكك الحديدية

FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III جهاز استشعار السكك الحديدية

الـFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III جهاز استشعار الألياف الحديديةهو مكون استشعار الألياف البصرية المستخدمة في قسم حلبة PCB وقطاع الناقل في آلات وضع FUJI NXT III SMT. دورها الأساسي هو مساعدة الآلة في اكتشاف وجود، مرور،ووضع نقل مجموعات PCB أثناء الإنتاج التلقائي.

في خط SMT عالي السرعة ، الكشف عن PCB موثوق به أمر ضروري لتنسيق حركة الناقل ، و تحميل اللوحة ، والموقع ، ونقل ، وتسلسل الإنتاج.غير مثبت بشكل صحيح، أو مستشعر السكة الحديدية غير المستقرة يمكن أن يسبب الكشف المتقطع PCB، ونقل إنذارات، أخطاء انتظار الطاولة، أو توقف غير ضروري للجهاز.

الـ2MGTCA002600 / FU-3143يوفر حلًا بديلًا مناسبًا عند خدمة موقف استشعار السكة الحديد NXT III المقابل.يساعد التحقق الصحيح من عدد الأجزاء قبل الطلب على تقليل أخطاء التثبيت واستعادة تشغيل الآلة الطبيعي بكفاءة.

السبب

لماذا تحدث مشاكل في اكتشاف حديد PCB

يعتمد نقل PCB على جهاز SMT على التواصل الدقيق بين مكونات الناقل الميكانيكي وأجهزة الاستشعار. عندما يصبح نظام استشعار السكك الحديدية غير مستقر ،قد لا تتمكن الآلة من التعرف بشكل صحيح عندما يدخل PCB، يمر من خلال، يصل إلى نقطة نقل محددة، أو يترك موقف ناقل ذات الصلة.

الأسباب الشائعة تشمل:

نظرًا لأن جهاز استشعار السكة الحديدية يعمل كجزء من نظام الكشف عن نقل PCB للجهاز ، يجب على الفنيين فحص كلا من جهاز الاستشعار وبيئة التثبيت المحيطة به قبل استبدال الأجزاء.

خطأ نقل اللوحة لا يعني تلقائيًا أن FU-3143 نفسها قد فشلتوينبغي أيضا التحقق من إعدادات الجهاز.

الحل

استعادة الكشف الموثوق به من خلال جهاز الاستشعار الصحيح

عندما يؤكد التفتيش أن جهاز الاستشعار المصاحب للألياف السكك الحديدية تالف أو لم يعد يوفر الكشف المستقر ، استبداله بالجهاز الصحيح(فوجي) 2MGTCA002600 / KEYENCE FU-3143يمكن أن تساعد على استعادة وظيفة الكشف عن PCB من نظام النقل NXT III.

استخدام النموذج الصحيح مهم بشكل خاص لأن أجهزة استشعار الألياف ذات المظهر المماثل قد يكون لها هياكل بصرية مختلفة، وتكوينات الكابلات، وأبعاد التثبيت، أو خصائص الاستشعار.

لاستبدال الصيانة، نوصي بتأكيد:

• رقم جزء FUJI الموجود على الجهاز أو سجل الصيانة.
• نموذج جهاز الاستشعار:FU-3143.
• إنتاج الآلة هوFUJI NXT الثالث.
• مكان التثبيت هو موقع الكاميرا المقابلة أو موقع الكاميرا.
• توجيه الألياف وتكوين التثبيت مطابق للمكون الأصلي
• المُضخم المرتبط أو جهاز الإلكترونيات يعمل بشكل صحيح
• حركة السكة الحديدية الميكانيكية طبيعية قبل استبدال جهاز الاستشعار

يمكن لهذه العملية التحققية أن تقلل من استبدال الأجزاء غير الضروري وتجنب طلب جهاز استشعار مماثل بصريًا ولكنه غير متوافق.

المواصفات

FUJI 2MGTCA002600 FU-3143 مواصفات جهاز الاستشعار

ملاحظة:يجب التحقق من المعلمات الكهربائية مثل فولتاج المضخم، ومخرجات التبديل، ومسافة الاستشعار وفقًا لنظام الاستشعار الكامل المثبت على الآلة.يستخدم FU-3143 كمكون للكشف عن الألياف ويعمل مع الإلكترونيات الكاشفة المقابلة في المعدات.

التطبيق

حيث يتم استخدام جهاز الاستشعار FU-3143

الـ2MGTCA002600 FU-3143يستخدم بشكل رئيسي في معدات إنتاج FUJI NXT III SMT حيث يجب اكتشاف موقع أو وجود PCB أثناء نقل اللوحة.

وتشمل التطبيقات النموذجية:

الصناعات المناسبة

هذا المستشعر مطلوب عادة من قبل:

• مصانع إنتاج "إس إم تي"
• مصنعي تجميع الـ PCB.
• مصنعي الإلكترونيات المتعاقدين.
• خطوط إنتاج إلكترونيات السيارات
• مصنعي الالكترونيات الاستهلاكية
• مصنعي أقراص PCB للتحكم الصناعي.
• مصانع معدات الاتصالات
• شركات صيانة الآلات SMT.
• إدارات خدمة المعدات
• موزعي قطع الغيار SMT

بالنسبة للمصانع التي تشغل آلات FUJI NXT III بشكل مستمر، يمكن أن يساعد الحفاظ على مكونات الاستشعار المستخدمة عادةً على أنها قطع غيار الصيانة في تقليل وقت الإصلاح عند حدوث أخطاء غير متوقعة في أجهزة الاستشعار.

كيف يعمل

مبدأ الكشف عن الألياف البصرية

الـFU-3143هو عنصر استشعار بالألياف البصرية بدلاً من مفتاح ميكانيكي تقليدي. إنه يستخدم الإرسال البصري عبر الألياف للكشف عن التغيرات الناجمة عن الكائن المستهدف.

في تطبيق NXT III للسكك الحديدية ، يمكن فهم تسلسل الكشف على النحو التالي:

1النور ينتقل عبر نظام الألياف

أجهزة الإلكترونيات المرتبطة بالمستشعر توفر الإشارة البصرية المستخدمة من قبل وحدة استشعار الألياف.

2. الـ (بي سي بي) تدخل منطقة الإستشعار

عندما تتحرك لوحة الدوائر عبر حلبة النقل، يغير وجودها الحالة البصرية في نقطة الكشف.

3جهاز الاستشعار يتعرف على التغيير

وحدة الألياف تنقل التغيير البصري إلى الإلكترونيات المقابلة.

4يتم معالجة إشارة الكشف بواسطة الآلة.

يستخدم نظام التحكم NXT III حالة المستشعر كجزء من منطق نقل PCB وتسلسل الآلة.

5عملية النقل مستمرة

بعد أن يتم التعرف على موقع PCB بشكل صحيح ، يمكن للآلة تنسيق عملية نقل اللوحة التالية أو العملية المتعلقة بالوضع.

طريقة الكشف غير اللاصقة هذه مناسبة لإنتاج SMT الآلي لأنه لا توجد حاجة لـ PCB لتشغيل مفاتيح الحد التقليدية ميكانيكياً في نقطة الاستشعار.

لماذا يجب تصحيح مسائل الكشف عن السكة الحديد

لا تقوم آلة التثبيت فقط بنقل اللوحة من جانب إلى آخر. يجب أن يبقى نقل اللوحة متزامنًا مع تسلسل الإنتاج.

الكشف الموثوق به لـ (بي سي بي) يساعد في دعم:

لذلك حتى عنصر استشعار صغير يمكن أن يكون له تأثير كبير على وقت تشغيل الآلة.

كيف تختار

كيفية تأكيد جهاز استشعار FUJI NXT الصحيح

قبل إرسال استفسار، قارن المعلومات التالية مع جهاز الاستشعار المثبت حاليًا على جهازك.

1تأكدي من رقم قطعة " فوجي "

يجب أن يكون رقم الجزء المطلوب من FUJI:

2MGTCA002600

التحقق من رقم الجزء هو أهم خطوة عند استبدال مكونات آلة SMT.

2تأكيد نموذج KEYENCE

تحقق مما إذا كانت وحدة الألياف معلّمة:

FU-3143

لا تختار جهاز استشعار ألياف آخر من سلسلة FU فقط لأن المظهر الخارجي يبدو مماثلاً.

3تأكدي من إنتاج الآلة

هذا المنتج يحدد في المقام الأول:

FUJI NXT الثالث

يمكن أن تستخدم آلات NXT و NXT II و NXT III تكوينات مختلفة للمستشعرات في مواقع مختلفة.

4تأكيد موقع التثبيت

تحقق من أن المكون المطلوب يستخدم في:

قسم الكشف عن قاطع PCB / ناقل / لوحة.

تحتوي آلة NXT على العديد من أجهزة الاستشعار المختلفة للرؤوس والوحدات والطعام والمحاور والغطاءات وآليات النقل. هذه أجهزة الاستشعار ليست قابلة للتبادل.

5أرسل صورة عندما يكون رقم الجزء غير واضح

إذا كان لا يمكن قراءة ملصق الجهاز أو علامة جهاز الاستشعار بوضوح، أرسل لنا:

يمكن لفريقنا مقارنة المعلومات قبل الاقتراح للمساعدة في تقليل خطر الطلب الخاطئ.

توصيات الصيانة

للحفاظ على الكشف المستقر عن PCB ، يجب على الفنيين فحص منطقة تركيب أجهزة الاستشعار بشكل دوري.

تشمل الفحوصات الموصى بها:

• أبقوا منطقة الاستشعار البصري نظيفة
• إزالة الغبار الزائد و بقايا الإنتاج
• تجنب سحب أو ثني الكابل
• تحقق من وضعية التثبيت بعد صيانة السكة الحديدية.
• تحقق من اتجاه الكابلات من أجل التداخل الميكانيكي
• تأكد من أن جهاز الاستشعار مثبت بشكل آمن
• تحقق من إشارات المضخم المرتبطة أثناء استكشاف الأخطاء.
• تأكدي من أن الحزام و السكك الحديدية يتحركان بشكل طبيعي
• تجنب التعديلات غير الضرورية عندما يعمل النظام بشكل صحيح.

يجب التعامل مع مكونات الألياف بعناية أثناء الصيانة لأن الانحناء أو السحق أو السحب المفرط يمكن أن يؤثر على نقل الإشارة البصرية.

مزايا صيانة SMT

رقم الجزء البديل الخاص

مزيج من2MGTCA002600 و FU-3143يسهل التعرف على فرق الصيانة التي تبحث عن جهاز استشعار NXT III الصحيح.

مصممة للكشف عن PCB

يرتبط المكون باكتشاف اللوحة في قسم السكك الحديدية والمحمول بدلاً من الكشف العام عن قرب الآلة.

يدعم استمرارية الإنتاج

الكشف المستقر عن PCB يساعد الآلة على الحفاظ على التسلسل الصحيح أثناء نقل اللوحات التلقائية.

استشعار بدون اتصال

الكشف عن الألياف البصرية يتيح الكشف عن PCB دون اتصال ميكانيكي مع لوحة الدوائر في نقطة الكشف.

تحديد قطع الغيار بسهولة

توفير رقم FUJI للجزء ونموذج الألياف KEYENCE يسهل التواصل بين مهندسي الإنتاج وإدارات الصيانة وفرق الشراء.

مناسبة للمخزون الاحتياطي الوقائي

يمكن للمصانع التي تشغل العديد من آلات FUJI NXT III الاحتفاظ بأجهزة الاستشعار الحيوية في مخزون الصيانة لتقليل وقت التوقف الناجم عن انتظار قطع الغيار.

الأسئلة الشائعة

س1: ما هو استخدام FUJI 2MGTCA002600 FU-3143؟

وهو مكون مستشعر الألياف البصرية المستخدمة في قسم السكة الحديدية أو الناقلة من FUJI NXT III SMT.تطبيقه الرئيسي هو الكشف عن وجود PCB أو حركة اللوحة بحيث يمكن للآلة تنسيق تسلسل نقل PCB بشكل صحيح.

س2: هل 2MGTCA002600 هو نفس KEYENCE FU-3143؟

بالنسبة لهذا التطبيق NXT III،2MGTCA002600هو رقم الجزء FUJI المرتبطالمفتاح FU-3143عنصر استشعار الألياف يجب على المشترين تقديم كلا الرقمين عند طلب اقتباس لضمان التعرف الدقيق.

السؤال 3: هل يمكن استخدام FU-3143 على كل آلة FUJI NXT؟

لا ينبغي أن يفترض أنه يناسب كل جيل NXT أو كل موقع للمستشعرات. تم تحديد هذا المنتج خصيصًا لتطبيقات الكشف عن NXT III.تأكد دائماً من نموذج الجهاز، موقع التثبيت، ورقم الجزء الأصلي قبل الطلب.

س4: ما الذي يجب أن أتحقق منه إذا كانت الآلة لديها الكشف عن PCB المتقطع؟

تحقق من نظافة جهاز الاستشعار، حالة الألياف، محاذاة التثبيت، توجيه الكابلات، الإلكترونيات المرتبطة بالأجهزة الاستشعارية، حركة الناقلة، وحالة حديد PCB.إذا كانت وحدة الألياف FU-3143 تالفة أو غير مستقرة، قد تكون هناك حاجة إلى استبدال بعد أن يؤكد تصحيح الأخطاء على العيب.

س5: ما هي المعلومات التي يجب أن أقدمها للحصول على اقتباس؟

الرجاء تقديمرقم الجزء 2MGTCA002600,(موديل (كيينز (FU-3143، نموذج الجهاز ، الكمية المطلوبة ، ويفضل صورة للمستشعر الموجود. وهذا يسمح بتحقق أسرع من المنتج ويساعد على تجنب طلب مستشعر NXT الخاطئ.

اتصل بنا

أحتاج إلىFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III جهاز استشعار الألياف الحديديةللحفاظ على الآلات أو مخزون الغيار؟

أرسل لنارقم الجزء، نموذج الآلة، الكمية المطلوبة، وصورة المستشعرللتحقق

نحن نقدم قطع غيار آلات SMT للصيانة والإصلاح ودعم خط الإنتاج. سواء كنت بحاجة إلى جهاز استشعار استبدال واحد أو وحدات متعددة للمخزون المصنع، إرسال استفسارك اليومالتوافر والاقتباس والوقت التوجيهي وتفاصيل الشحن.

اطلب اقتراحك الآن ودعنا نؤكد جهاز الاستشعار الصحيح لجهاز FUJI NXT III الخاص بك.
