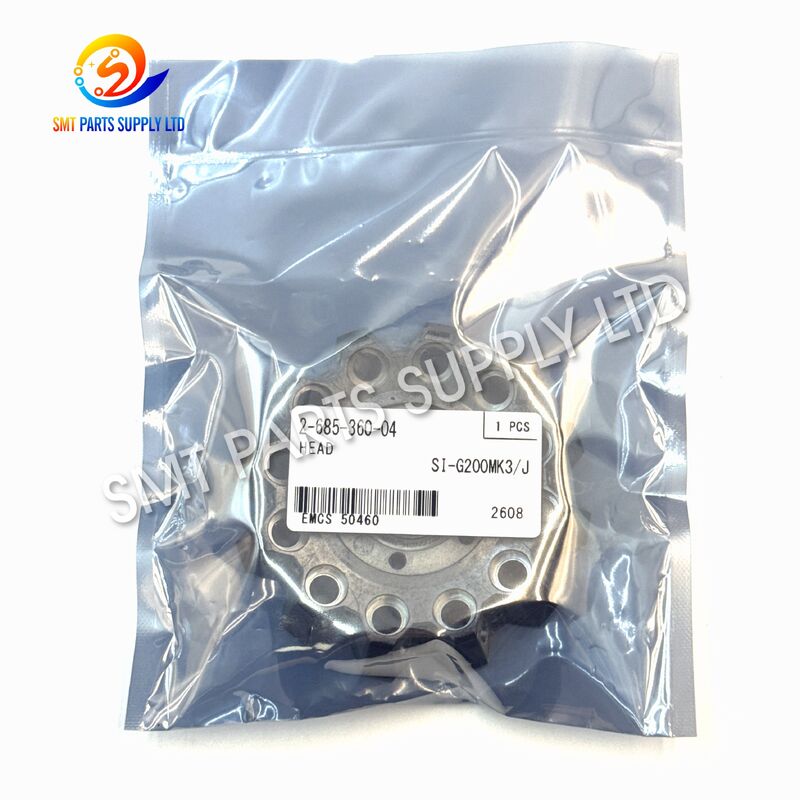

SONY SI-G200MK3J 2-685-360-04 رأس وضع لتركيب SMT

السوني SI-G200MK3J 2-685-360-04 رأس التنسيبعبارة عن مجموعة ميكانيكية دقيقة مصممة لآلات الالتقاط والوضع SMT المتوافقة. فهو ينفذ عمليات معالجة المكونات الأساسية بما في ذلك الالتقاط، والنقل، وتحديد المواقع، والتدوير، والوضع أثناء التجميع الآلي لثنائي الفينيل متعدد الكلور.

يعمل رأس الوضع بشكل مستمر أثناء الإنتاج، وبالتالي فهو أحد التجميعات الوظيفية الرئيسية التي تؤثر على استقرار الماكينة. قد يؤدي التآكل أو التلوث أو التلف الناتج عن الاصطدام أو التدهور الميكانيكي إلى التقاط غير مستقر أو إنذارات متكررة أو سقوط المكونات أو حركة غير طبيعية للرأس أو عدم تناسق الموضع.

يمكن استخدام رأس الوضع SI-G200MK3J لصيانة الماكينة، أو الاستبدال، أو التجديد، أو إعداد قطع الغيار. للحصول على اختيار موثوق، يجب على المشترين تأكيد ذلكرقم الجزء 2-685-360-04ونموذج الرأس ونموذج الماكينة وتكوين الموصل ومظهر التجميع الأصلي قبل الطلب.

سبب

لماذا يتطلب رأس وضع SMT الاستبدال؟

يعمل رأس التنسيب بتردد عالٍ أثناء إنتاج SMT. يمكن أن تؤثر الحركة الميكانيكية المتكررة والتعامل المستمر مع المكونات تدريجيًا على حالة التشغيل.

تشمل الأسباب الشائعة ما يلي:

أخطاء الالتقاط المتكررة

إذا أبلغت الآلة بشكل متكرر عن فشل الالتقاط، فيجب فحص رأس الوضع مع الفوهة ونظام التفريغ ووحدة التغذية وأجهزة الاستشعار وحالة إمداد المكونات.

لا تعني مشكلة الالتقاط دائمًا أن الرأس الكامل معيب. ومع ذلك، إذا كانت الأنظمة الأخرى ذات الصلة تعمل بشكل طبيعي وكان الرأس يعاني من تآكل ميكانيكي واضح، فقد يكون الاستبدال ضروريًا.

حركة الرأس غير الطبيعية

قد تشير الحركة الرأسية غير المنتظمة، أو اللعب الميكانيكي المفرط، أو الاهتزاز، أو الضوضاء غير الطبيعية إلى تآكل مكونات الرأس المتحركة.

قد يؤدي استمرار الإنتاج في ظل هذه الظروف إلى زيادة:

• أخطاء الالتقاط.
• فقدان المكون.
• انحراف التنسيب.
• إنذارات الآلة.
• تردد الصيانة.
• انقطاع الإنتاج.

الاصطدام الميكانيكي

قد يؤدي الاتصال غير المتوقع بين رأس الموضع ووحدة التغذية أو PCB أو التثبيت أو الفوهة أو الجسم الغريب إلى حدوث أضرار مادية.

بعد حدوث تصادم خطير، يجب على الفنيين فحص آلية الرأس بالكامل قبل استئناف الإنتاج العادي.

حل

استبدال رأس التنسيب لصيانة آلة SMT

يمكن أن يوفر استبدال رأس الوضع SI-G200MK3J حلاً عمليًا للصيانة عندما تصبح الوحدة الأصلية تالفة أو غير مستقرة ميكانيكيًا.

يمكن التفكير في استبدال الرأس بالكامل عندما:

• إصلاح المكونات الداخلية الفردية غير فعال.
• تظهر الأجزاء الداخلية المتعددة تآكلًا.
• تعرض الرأس الأصلي لأضرار تصادمية.
• الصيانة المتكررة لا تؤدي إلى استعادة التشغيل المستقر.
• يجب تقصير وقت التوقف عن الإنتاج.
• مطلوب رأس احتياطي للصيانة الوقائية.

يمكن أن يساعد الاحتفاظ برأس بديل في المخزون أيضًا مصانع SMT على تقليل وقت الانتظار أثناء الصيانة العاجلة للماكينة.

يوصى بالفحص قبل الاستبدال

قبل استبدال الرأس بالكامل، تحقق من العناصر التالية:

يساعد هذا الإجراء في تحديد ما إذا كانت المشكلة مرتبطة برأس الموضع أو بجزء آخر من نظام SMT.

تحديد

مقارنة رقم الجزء ذي الصلة

قد توجد مراجعات مختلفة لرأس الموضع لتكوينات الجهاز ذات الصلة. لا ينبغي اعتبار أرقام الأجزاء المماثلة قابلة للتبديل تلقائيًا.

مهم:قد تختلف أرقام المراجعة المماثلة في الهيكل الميكانيكي أو واجهة التثبيت أو التكوين الداخلي أو توافق المعدات. تأكد دائمًا من رقم الجزء الأصلي قبل الاستبدال.

ميزات المنتج الرئيسية

التعامل مع المكونات الدقيقة

رأس التنسيب مسؤول عن حمل مكونات SMT من موضع التغذية إلى تنسيق وضع ثنائي الفينيل متعدد الكلور المبرمج.

تدعم الحركة المستقرة التعامل المتسق مع المكونات خلال التجميع الآلي.

استبدال لصيانة الآلة

يمكن إعداد الرأس كوحدة بديلة لآلات SMT المتوافقة التي تخضع للصيانة التصحيحية أو تجديد المعدات.

مناسبة لمخزون قطع الغيار

بالنسبة للمصانع التي تستخدم معدات SMT الناضجة، يمكن أن تساعد قطع الغيار المهمة في تقليل وقت التوقف غير المتوقع عن الإنتاج.

تجميع الرأس الكامل

يمكن أن يكون وضع الرأس الكامل أكثر ملاءمة من استبدال الأجزاء الميكانيكية المتعددة البالية بشكل فردي عند الحاجة إلى صيانة مكثفة.

تطبيق SMT احترافي

مصمم لبيئات تصنيع الإلكترونيات التي تتطلب وضعًا آليًا مستمرًا لمكونات ثنائي الفينيل متعدد الكلور.

طلب

يعتبر رأس الوضع SI-G200MK3J 2-685-360-04 مناسبًا لتطبيقات إنتاج SMT وصيانة الماكينات.

تصنيع الإلكترونيات

تشمل الصناعات النموذجية ما يلي:

• الالكترونيات الاستهلاكية.
• إلكترونيات السيارات.
• أنظمة التحكم الصناعية.
• معدات الاتصالات.
• إلكترونيات الطاقة.
• منتجات الصمام.
• أجهزة الكمبيوتر.
• الالكترونيات الطبية.
• الأجهزة الإلكترونية المنزلية.
• تصنيع الالكترونيات التعاقدية.

صيانة خط إنتاج SMT

يمكن استخدام هذا المنتج عند صيانة آلات الالتقاط والوضع المتوافقة في المصانع العاملة:

• إنتاج ثنائي الفينيل متعدد الكلور بكميات كبيرة.
• إنتاج متعدد التحولات.
• خطوط SMT للمنتجات المختلطة.
• تصنيع عقود الالكترونيات.
• ورش تجديد المعدات.
• مراكز خدمة قطع غيار SMT.

تجهيز قطع الغيار في حالات الطوارئ

يمكن أن يؤثر توقف الإنتاج على مراحل متعددة من خط SMT.

قد يؤثر التركيب المتوقف على:

يمكن أن يساعد إعداد أجزاء الماكينة المهمة مسبقًا في تقليل تأخيرات الشراء.

كيف يعمل

الخطوة 1: توريد المكونات

يتم توفير المكونات إلى الماكينة من خلال وحدات التغذية، أو الصواني، أو أنظمة التغذية المتوافقة الأخرى.

يحدد برنامج الماكينة المكون المطلوب وموقع الالتقاط.

الخطوة 2: تحديد موضع الرأس

يقوم نظام حركة الماكينة بتحريك رأس الوضع نحو موضع الالتقاط المبرمج.

يساعد الوضع الدقيق على محاذاة الفوهة مع المكون.

الخطوة 3: التقاط المكونات

تقوم الفوهة بتجميع المكون، عادةً باستخدام الشفط الفراغي.

يعمل رأس الوضع جنبًا إلى جنب مع الفوهة ونظام التفريغ للحفاظ على الاحتفاظ الثابت بالمكونات.

الخطوة 4: نقل المكونات

بعد الالتقاط، يقوم الرأس بتحريك المكون من منطقة التغذية باتجاه موضع وضع PCB.

التشغيل الميكانيكي المستقر يساعد على منع سقوط المكونات أثناء الحركة.

الخطوة 5: الاعتراف والتكيف

قد يقوم نظام التعرف الخاص بالجهاز بفحص المكون وحساب التصحيح الموضعي أو الدوراني.

ثم يتحرك الرأس وفقًا لبيانات الموضع المصححة.

الخطوة 6: التنسيب

يتم خفض المكون إلى موضع PCB المبرمج ثم تحريره.

ثم يستعد الرأس لدورة التنسيب التالية.

علاقة نظام وضع الرأس

رأس التنسيب لا يعمل بشكل مستقل. إنه يعمل مع العديد من أنظمة الآلة.

لهذا السبب، يجب أن يقوم استكشاف الأخطاء وإصلاحها بتقييم النظام بأكمله قبل استبدال الرأس.

كيفية الاختيار

1. تحقق من رقم الجزء الأصلي

تأكد من أن التجميع الحالي يحمل مرجع الجزء الصحيح:

2-685-360-04

يجب أن يكون التحقق من رقم الجزء هو الخطوة الأولى عند تحديد مصدر بديل.

2. قم بتأكيد نموذج الرأس

يتأكد:

سي-G200MK3J

يجب أن يتطابق نموذج الرأس مع تكوين الجهاز الأصلي.

3. تقديم نموذج الآلة

قد تستخدم مراجعات الآلة المختلفة تكوينات رأس مختلفة.

يرجى تقديم نموذج الجهاز الكامل كلما أمكن ذلك.

4. تقديم صور واضحة للمنتج

تشمل الصور الموصى بها ما يلي:

• منظر أمامي.
• المنظر الخلفي.
• منظر علوي.
• منظر سفلي.
• ملصق رقم الجزء.
• منطقة الموصل.
• واجهة التثبيت.

تكون الصور مفيدة بشكل خاص عندما لا تتوفر وثائق المعدات القديمة.

5. تحقق من الموصل وواجهة التثبيت

يمكن لرأسين لهما مظهر خارجي مماثل استخدام مختلف:

• موصلات.
• مواقف التركيب.
• واجهات ميكانيكية.
• الهياكل الداخلية.
• مواصفات المراجعة

لا تختار رأس الموضع بناءً على المظهر فقط.

6. تأكيد المعلومات التسلسلية للجهاز

إذا كان ذلك متاحًا، فقدم الرقم التسلسلي للجهاز أو معلومات الإنتاج.

يمكن أن يكون هذا مفيدًا عند التحقق من مراجعات المعدات.

معلومات المشتري الموصى بها

يساعد توفير المعلومات الكاملة على تقليل وقت التأكيد الفني وعرض الأسعار.

توصيات الصيانة

حافظ على نظافة الرأس

قد يتراكم حطام المكونات والغبار وتلوث الإنتاج حول الآليات المتحركة.

الفحص المنتظم يمكن أن يساعد في الحفاظ على التشغيل المستقر.

فحص الحركة الميكانيكية

تحقق من:

• اهتزاز غير عادي.
• اللعب الميكانيكي المفرط.
• ضجيج غير طبيعي.
• حركة غير منتظمة.
• أضرار جسدية واضحة.

التحقق من مكونات الفراغ

قد يكون عدم استقرار الالتقاط مرتبطًا أيضًا بما يلي:

• الفوهات المحظورة.
• أنابيب فراغ.
• الأختام.
• المرشحات.
• الصمامات.
• شفط غير كاف.

يجب فحص هذه العناصر قبل اتخاذ قرار باستبدال الرأس بالكامل.

المعايرة بعد الاستبدال

بعد تثبيت رأس موضع آخر، يوصى بمعايرة الجهاز أو التحقق منه.

قد يحتاج الفنيون إلى التحقق من:

• وضعية الرأس.
• مركز فوهة.
• موقف بيك اب.
• موقف التنسيب.
• ارتفاع.
• تناوب.
• محاذاة الرؤية.
• موضع الآلة في المنزل.

يجب أن تعود الآلة إلى الإنتاج فقط بعد التحقق من ظروف التشغيل وجودة الوضع.

التعليمات

Q1: ما هي وظيفة رأس الموضع SI-G200MK3J 2-685-360-04؟

يقوم رأس الوضع بإجراء التقاط المكونات ونقلها وتحديد موضعها ووضعها أثناء تجميع SMT PCB التلقائي. إنه يعمل مع الفوهة، نظام التفريغ، نظام الحركة، ونظام رؤية الآلة.

س2: هل الرقم 04-360-685-2 مناسب لكل جهاز SI-G200MK3؟

يجب التحقق من التوافق باستخدام رقم الجزء الأصلي، وطراز الرأس، وتكوين الجهاز، وواجهة الموصل، وصور الرأس الموجودة. قد تستخدم مراجعات الآلة أو الرأس المختلفة تكوينات مختلفة.

س3: متى يجب استبدال رأس الموضع؟

يمكن النظر في الاستبدال عندما يكون هناك تآكل ميكانيكي كبير، أو تلف في الاصطدام، أو حركة غير طبيعية، أو إنذارات متكررة متعلقة بالرأس، أو تشغيل غير مستقر لا يمكن تصحيحه من خلال الصيانة العادية.

س 4: هل الأرقام 04-360-685-2 و05-360-685-2 و06-360-685-2 قابلة للتبديل؟

لا تفترض إمكانية التبادل المباشر بناءً على أرقام الأجزاء المتشابهة فقط. قد يكون للمراجعات المختلفة اختلافات ميكانيكية أو تكوينية. يوصى بالتأكيد الفني قبل استبدال مراجعة بأخرى.

س 5: ما هي المعلومات التي يجب أن أقدمها لعرض الأسعار؟

يرجى إرسال طراز الماكينة، ونموذج الرأس، ورقم الجزء الأصلي، والكمية المطلوبة، ومتطلبات حالة المنتج، وصور واضحة لرأس الموضع الحالي للتأكيد بشكل أسرع.

اتصل بنا

أبحث عن أسوني SI-G200MK3J 2-685-360-04 رأس التنسيبلصيانة آلة SMT أو استبدالها أو مخزون قطع الغيار؟

من فضلك أرسل لنا:

• نموذج الآلة.
• نموذج الرأس.
• رقم الجزء الأصلي.
• الكمية المطلوبة.
• صور للرأس الموجود.
• صور التوصيل والتركيب إن وجدت.
• حالة المنتج المطلوبة.
• وجهة التسليم.

يمكننا المساعدة في تحديد المنتج والتحقق من التوافق قبل عرض الأسعار.

نحن أيضًا نوفر مجموعة واسعة من أجزاء ماكينة SMT، بما في ذلكرؤوس الوضع، والمغذيات، والفوهات، والمحركات، والمكونات المؤازرة، وأجهزة الاستشعار، والأسطوانات، والأحزمة، ولوحات التحكم، وأجزاء التفريغ، والمجموعات الميكانيكية، وقطع الغيار الأخرىلصيانة خط الإنتاج SMT.

أرسل طراز جهازك ورقم الجزء للحصول على عرض الأسعار وتأكيد التوفر.
